2013 CITROEN DS5 Betriebsanleitungen (in German)

207
Praktische Tipps



















Austausch der Sicherungen
Vorgehensweise beim Austausch einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Die Zan
ge zum Abziehen der Sicherungenbefindet sich auf der Rückseite des Deckels
vom Sicherungskasten des Armaturenbretts.
Für den Zugriff auf die Zange:)entfernen Sie den Deckel vollständig,)nehmen Sie die Zange heraus.


Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die Störungsursache ermittelt und behoben werden. )
Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinenZustand untersuchen.
Austausch einer Sicherung
In OrdnungDefekt
) Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen. )
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.) Vergewissern Sie sich, dass die auf demKasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.


Für die Behebung vonFunktionsstörungen, deren Ursache der Einbau und die Ver wendung von elektrischem Zubehör, welches nicht von CITROËN geliefer t und empfohlen wirdund/oder nicht nach dessen Richtlinien eingebaut wurde, übernimmt CITROËN grundsätzlich keine Haftung, leistet keinenErsatz und erstattet nicht die darausentstandenen Instandsetzungskosten,insbesondere wenn der Verbrauch aller angeschlossenen Zubehörgeräte mehr als10 mA beträgt.



Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipier t, dass sie mit der elektrischen Serien- oder Extraausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt, bevor Sienoch weitere elektrische Zubehörteileeinbauen.

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
)Ziehen Sie den Deckel ab.
SicherungNr.Stärke(A) abgesicherter Stromkreis
F6 A oder
B15 Autoradio
F8
3 Alarmanlage
F13
10 Zigarettenanzünder vorne, 12-V-Anschluss vorne
F14
10 12-V-Anschluss hinten
F1
63 Kartenleseleuchten hinten
F173 Schminkspiegel
F28 A oder B
15 Autoradio
F3
020
Heckscheibenwischer
F32
10 Audioverstärker

209Praktische Tipps

Sicherungen im Motorraum

Der Sicherungskasten befindet sich imMotorraum neben der Batterie.


Zugang zu den Sicherungen
)Haken Sie den Deckel aus. )Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).)Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.

Sicherung
Nr.


Stärke (A)

abgesicherter Stromkreis

F20

15

Scheibenwaschpumpe vorn/hinten
F2120 Scheinwerferwaschpumpe
F22


15

Hupe
F2
3

15

Fernlicht rechts
F24


15

Fernlicht links
F275
Blende Scheinwerfer links
F2
85
Blende Scheinwerfer rechts

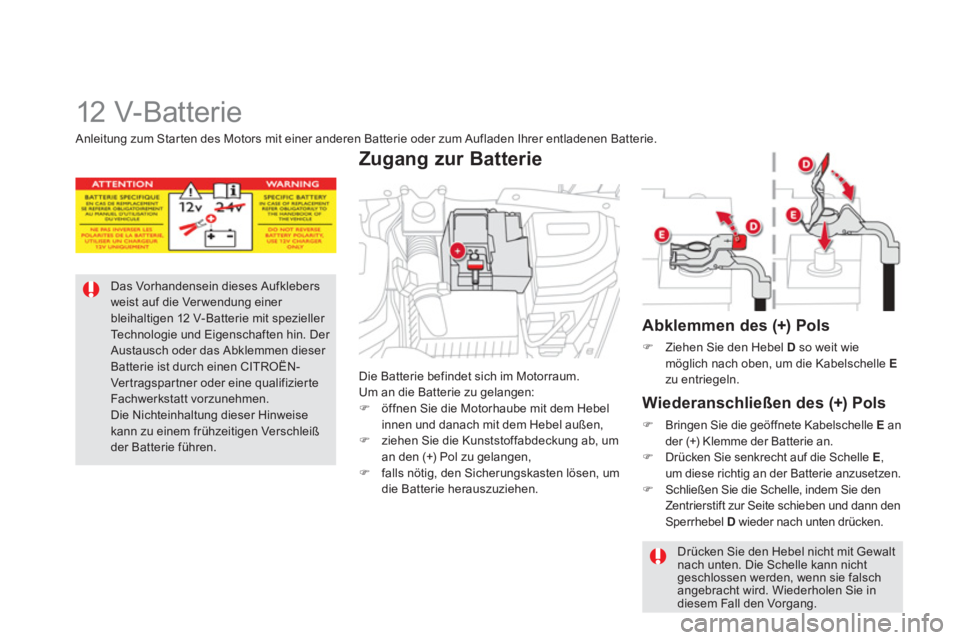

12 V- Bat ter ie
Das Vorhandensein dieses Aufklebersweist auf die Ver wendung einer bleihaltigen 12 V-Batterie mit spezieller Te c h n o l ogie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist durch einen CITROËN-Vertragspartner oder eine qualifizierteFachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweisekann zu einem frühzeitigen Verschleißder Batterie führen. Di
e Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:)
öffnen Sie die Motorhaube mit dem Hebel
innen und danach mit dem Hebel außen,
) ziehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen,) falls nötig, den Sicherungskasten lösen, umdie Batterie herauszuziehen.
Zugang zur Batterie



Abklemmen des (+) Pols
)Ziehen Sie den Hebel Dso weit wie möglich nach oben, um die Kabelschelle Ezu entriegeln.


Wiederanschließen des (+) Pols
)Bringen Sie die geöffnete Kabelschelle E
an
der
(+) Klemme der Batterie an. )Drücken Sie senkrecht auf die Schelle E,um diese richtig an der Batterie anzusetzen.)Schließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann denSperrhebel Dwieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewaltnach unten. Die Schelle kann nichtgeschlossen werden, wenn sie falschangebracht wird. Wiederholen Sie indiesem Fall den Vorgang.
Anleitung zum Star ten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.

211Praktische Tipps
Nach dem Wiedereinbau der Batterie ist das STOP & STA R T-Systemje nach Witterungsbedingungenund Batterieladezustand erst nachmehreren Stunden wieder aktiv (bis zuca. 8 Stunden).


Beim Wiederaufladen der Batterie des STOP & STA R T-Systems ist ein Abklemmen nicht erforderlich.

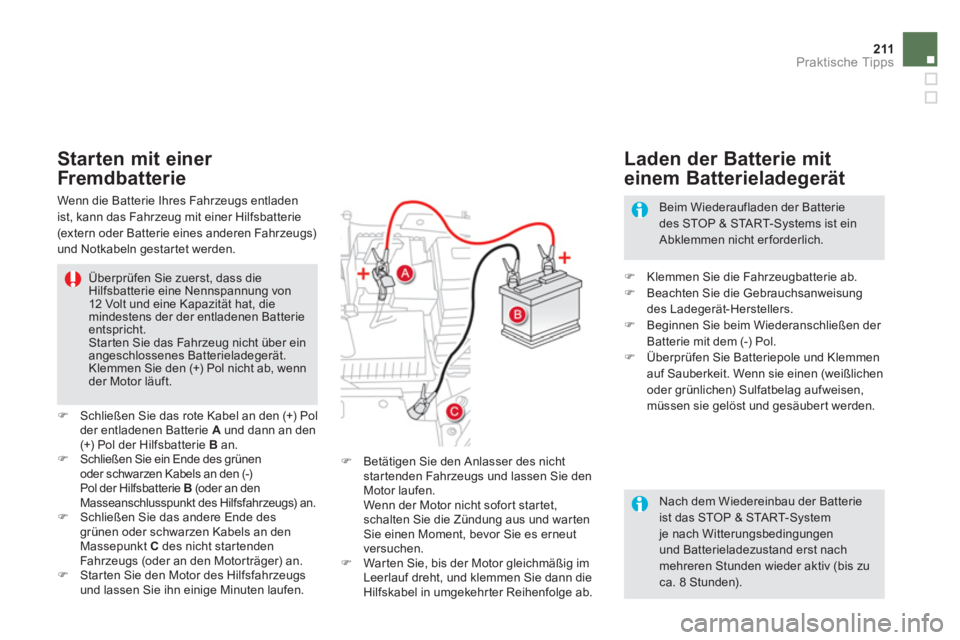

Starten mit einer
Fremdbatterie

Überprüfen Sie zuerst, dass die Hilfsbatterie eine Nennspannung von 12 Volt und eine Kapazität hat, diemindestens der der entladenen Batterie entspricht.
Starten Sie das Fahrzeug nicht über ein angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der Motor läuft.
)Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A
und dann an den (+) Pol der Hilfsbatterie Ban.)Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)Pol der Hilfsbatterie B(oder an den Masseanschlusspunkt des Hilfsfahrzeugs) an.)Schließen Sie das andere Ende desgrünen oder schwarzen Kabels an denMassepunkt C des nicht startenden
Fahr zeugs (oder an den Motor träger) an.)Starten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
) Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet,schalten Sie die Zündung aus und war tenSie einen Moment, bevor Sie es erneut
versuchen. ) War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann dieHilfskabel in umgekehrter Reihenfolge ab.
) Klemmen Sie die Fahrzeugbatterie ab.)
Beachten Sie die Gebrauchsanweisungdes Ladegerät-Herstellers. )
Beginnen Sie beim Wiederanschließen der Batterie mit dem (-) Pol. )
Überprüfen Sie Batteriepole und Klemmen
auf Sauberkeit. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen, müssen sie gelöst und gesäubert werden.
Laden der Batterie mit
einem Batterieladegerät
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie(extern oder Batterie eines anderen Fahrzeugs)und Notkabeln gestartet werden.

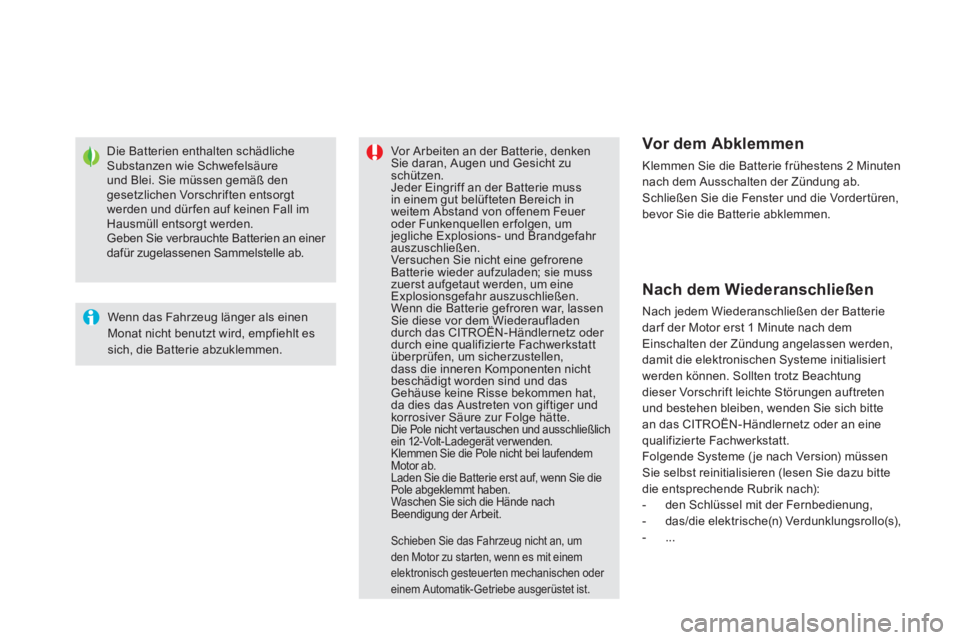

Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Sie müssen gemäß den gesetzlichen Vorschriften entsorgtwerden und dürfen auf keinen Fall im Hausmüll entsorgt werden. Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.
Wenn das Fahrzeug länger als einen Monat nicht benutzt wird, empfiehlt es sich, die Batterie abzuklemmen.
Schieben Sie das Fahrzeug nicht an, umden Motor zu starten, wenn es mit einemelektronisch gesteuerten mechanischen oder einem Automatik-Getriebe ausgerüstet ist.

Vor Arbeiten an der Batterie, denkenSie daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie mussin einem gut belüfteten Bereich in weitem Abstand von offenem Feuer oder Funkenquellen erfolgen, umjegliche Explosions- und Brandgefahr auszuschließen.
Ver suchen Sie nicht eine gefrorene Batterie wieder aufzuladen; sie muss zuerst aufgetaut werden, um eineExplosionsgefahr auszuschließen.Wenn die Batterie gefroren war, lassenSie diese vor dem Wiederaufladendurch das CITROËN-Händlernetz oder durch eine qualifizierte Fachwerkstattüberprüfen, um sicherzustellen, dass die inneren Komponenten nichtbeschädigt worden sind und das Gehäuse keine Risse bekommen hat,da dies das Austreten von giftiger undkorrosiver Säure zur Folge hätte.
Die Pole nicht vertauschen und ausschließlichein 12-Volt-Ladegerät ver wenden.
Klemmen Sie die Pole nicht bei laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben.
Waschen Sie sich die Hände nach Beendigung der Arbeit.






Vor dem Abklemmen

Klemmen Sie die Batterie frühestens 2 Minutennach dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vordertüren,
bevor
Sie die Batterie abklemmen.


Nach dem Wiederanschließen

Nach jedem Wiederanschließen der Batteriedarf der Motor erst 1 Minute nach dem Einschalten der Zündung angelassen werden,
damit die elektronischen Systeme initialisiert
werden können. Sollten trotz Beachtungdieser Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich bitte
an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt.
Folgende Systeme (je nach Version) müssen Sie selbst reinitialisieren (lesen Sie dazu bitte
die entsprechende Rubrik nach):


- den Schlüssel mit der Fernbedienung,

- das/die elektrische(n) Verdunklungsrollo(s),
-
...

213Praktische Tipps








Entlastung der Batterie
Diese Funktion dient dazu, die Benutzungbestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahr t werden bestimmte Verbraucher wie die Klimaanlage, dieHeckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Hiermit wird die Betriebsdauer bestimmter
Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audioanlage und
Te l e m a t i k, Scheibenwischer, Abblendlicht,
Deckenleuchten, usw. insgesamt noch für die Dauer von maximal ca. 40 Minuten benutzen.








Energiesparmodus
Wechsel in den
Energiesparmodus
Danach wird der Wechsel in den
Energiesparmodus im Anzeigefelddes Kombiinstruments angezeigt, die
eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen, könnenSie dieses mit der Freisprecheinrichtung Ihres
Autoradios noch 10 Minuten lang fortsetzen.
Verlassen des
Ener
giesparmodus
Die betreffenden Funktionen werdenautomatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.) Um die Funktionen sofor t wieder benutzen
zu können, star ten Sie den Motor und
lassen Sie ihn laufen:
- weniger als zehn Minuten, um die
V
erbraucher ca. fünf Minuten in Betrieb nehmen zu können,
- länger als zehn Minuten, damit sie ca.
dreißig Minuten ver fügbar sind.

Beachten Sie die Laufzeiten des Motors, um ein ordnungsgemäßes Laden der Batterie zu gewährleisten.
Starten Sie den Motor nicht immer wieder undandauernd neu, um die Batterie zu laden.
Bei entladener Batterie sprin
gt der Motor nicht
an (vgl. Absatz "Batterie").

Austausch der Scheibenwischerblätter

Vor dem Entfernen eines
Wischerblatts vorne
) Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den Scheibenwischerschalter, um die Wischer in die Mitte der Windschutzscheibe zustellen.



Entfernen
)
Heben Sie den entsprechenden
Wischerarm an.) Lösen Sie das Wischerblatt und ziehen Siees ab.


Einsetzen
)Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.)Klappen Sie den Wischerarm vorsichtigwieder herunter.

Nach dem Einsetzen eines
Wischerblatts vorne
)Schalten Sie die Zündung ein.)Betätigen Sie den Scheibenwischerschalter erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
