2013 CITROEN C3 AIRCROSS Libretti Di Uso E manutenzione (in Italian)

215
8
Ver if iche
Cambio manuale
Per la manutenzione del cambio,consultare il libretto di manutenzione.
Cambio "CVT"
Per la manutenzione del cambio "CVT", consultare il libretto di
manutenzione.
Filtro antipar ticolato (Diesel)

L'inizio di saturazione del filtro antipar ticolato è indicato dall'accensione temporanea di questaspia accompagnata da un messaggio sul
display del quadro strumenti.
Non appena le condizioni del traffico lopermettono, rigenerare il filtro guidandoad una velocità minima di 40 km/h, per 20 minuti circa (se motore 1.6 HDi: lavelocità minima è di 60 km/h).Se la spia resta visualizzata, indica la mancanza di additivo; attenersi alparagrafo "Livello additivo gasolio".
Su un veicolo nuovo, le primeoperazioni di rigenerazione delfiltro antipar ticolato possono essere accompagnate da odore di "bruciato" che sono del tutto normali. Dopo il funzionamento prolungato
del veicolo a bassissima velocità o al regime di minimo, si possono notare emissioni di vapore acqueo dal tubodi scarico durante le accelerazioni. Queste emissioni non incidono sul comportamento del veicolo esull'ambiente.

216
Ver if iche
L'usura dei freni dipende dallo stile
di guida, in par ticolare per i veicoliutilizzati in città, per brevi tragitti. Può
essere necessario far controllare
lo stato dei freni anche al di fuori delle manutenzioni periodiche.
Un abbassamento del livello del liquido dei freni
indica, a par te il caso di perdita nel circuito,
un'usura delle pastiglie.
Pastiglie freni

Per qualsiasi informazione relativaal controllo dello stato di usura
dei dischi dei freni, rivolgersi alla rete CITROËN o ad un riparatorequalificato.
Stato d'usura dei dischi
dei freniFreno di stazionamento
Se si nota un'eccessiva corsa del
freno di stazionamento o una perdita
di efficacia dello stesso
, è necessario
effettuare una regolazione anche tra
un tagliando di manutenzione e l'altro.
Utilizzare solo prodotti raccomandatida CITROËN o prodotti con qualità e caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi importanti come il circuito di frenata, CITROËN seleziona e propone prodotti specifici.Per non danneggiare gli organi elettrici, è tassativamente vietato utilizzare il lavaggio ad alta pressione del vano motore. Il controllo di
questo sistema deve essereeffettuato dalla rete CITROËN o da un riparatore qualificato.

9
217
Caratteristiche tecniche
MOTORI BENZINA1.6 115 CV2.0 150 CV
Tipi varianti versioni : BU...
NKZ7NKZ7/SNKZ0 NKZ0/S
AFYRAFZ7AFYVAFZMAFYTAFZHAFYWAFZP
Modalità di trazione2WD2WD4WD2WD4WD
Cilindrata (cm 3)1 590

1 998

Alesaggio x corsa (mm)75 x 90 86 x 86

Potenza max: norma CEE
(kW) 86113

Regime di potenza max
(giri/min)
6 000
6 000

Coppia max: norma CEE (Nm)154
199

Re
gime di coppia max (giri/min)
4 000

4 200
Carburante
Senza piombo Senza piombo

Catalizzatore Sì Sì
CAMBIO
Manuale (5 marce)
Manuale (5 marce)
CVT(6 marce)
CAPACITÀ OLIO (in litri)











Motore
(con sostituzione filtro olio)

4,2
4,3

.../
S: modello equipaggiato della funzione Stop & Start (AS&G).














Motorizzazione e cambio

218
Caratteristiche tecniche

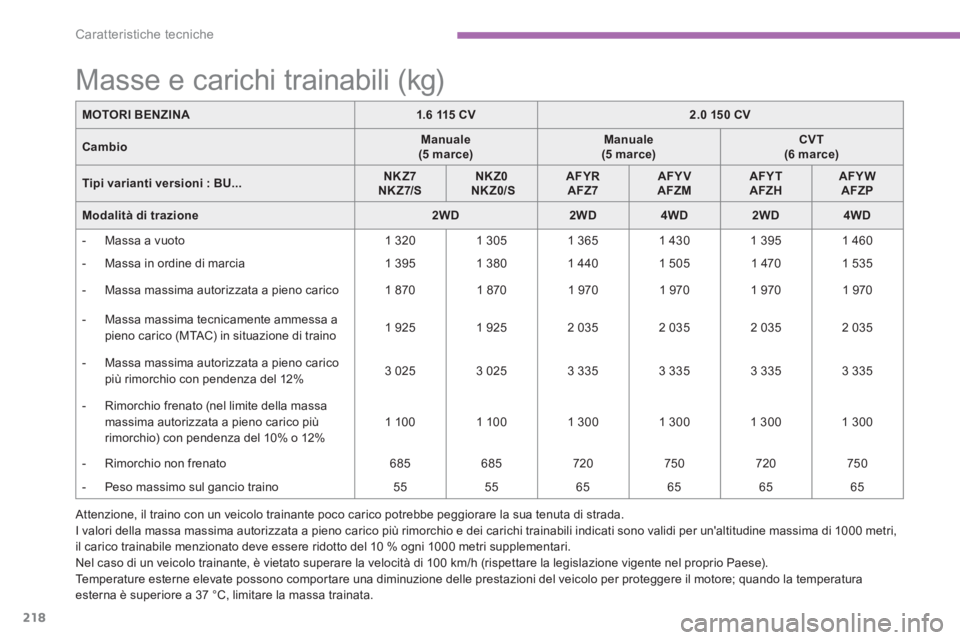

Attenzione, il traino con un veicolo trainante poco carico potrebbe peggiorare la sua tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri,
il carico trainabile menzionato deve essere ridotto del 10 % o
gni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).Temperature esterne elevate possono compor tare una diminuzione delle prestazioni del veicolo per proteggere il motore; quando la temperaturaesterna è superiore a 37 °C, limitare la massa trainata.
MOTORI BENZINA1.6 115 CV2.0 150 CV
CambioManuale (5 marce)Manuale(5 marce)CVT (6 marce)
Tipi varianti versioni :BU...NKZ7 NKZ7/SNKZ0NKZ0/SAFYR AFZ7AFYVAFZMAFYT AFZHAFYWAFZP
Modalità di trazione2WD2WD4WD2WD4WD



- Massa a vuoto
1 320
1 305 1 365 1 430
1 3951 460



- Massa in ordine di marcia
1 395
1 380 1 440
1 505 1 470
1 535


- Massa massima autorizzata a pieno carico
1
870

1 870

1 970

1 970
1 9701 970



- Massa massima tecnicamente ammessa apieno carico (MTAC) in situazione di traino 1 9251 925
2 035

2 0352 0352 035



-
Massa massima autorizzata a pieno caricopiù rimorchio
con pendenza del 12%3 025
3 025
3 3353 335
3 335
3 335



- Rimorchio frenato
(nel limite della massa
massima autorizzata a pieno carico più
rimorchio
)
con pendenza del 10% o 12%
1 100

1 1001 3001 300

1 300

1 300



- Rim
orchio non frenato

685 685 720
750 720 750


-
Peso massimo sul gancio traino 55
55
65
65
65
65

















Masse e carichi trainabili (kg)

9
219
Caratteristiche tecniche
MOTORI DIESEL1.6 HDI 110 CV1.8 HDi 150 CV
Tipi varianti versioni :BU...9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Modalità di trazione2WD4WD2WD4WD
Cilindrata (cm 3)
1 560
1 798

Alesa
ggio x corsa (mm)

77 x 88,3
83 x 83,1
Potenza max: norma CEE
(kW) 84 11 0

Regime di potenza max (giri/min) 3 600
4 000

Coppia max: norma CEE (Nm)
270
300

Regime di coppia max (giri/min) 1 750

2 000 a 3 000


Carburante Gasolio Gasolio

Catalizzatore Sì Sì

Filtro antiparticolato Sì Sì
CAMBIO

Manuale(6 marce)

Manuale (6 marce)

CAPACITÀ D'OLIO (in litri)









Motore
(con sostituzione filtro olio)3,75 5,3
.../
S: modello equipaggiato della funzione Stop & Star t (AS&G).













Motorizzazione e cambio

220
Caratteristiche tecniche
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri,
il carico trainabile menzionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono compor tare una diminuzione delle prestazioni del veicolo per prote
ggere il motore; quando la temperaturaesterna è superiore a 37 °C, limitare la massa trainata.
MOTORI DIESEL1.6 HDi 110 CV1.8 HDi 150 CV
CambioManuale (6 marce)Manuale (6 marce)
Tipi varianti versioni : BU...9HD8/S9HDB/S6HZ8/S6HZB
6HZB/S
Modalità di trazione2WD4WD2WD4WD


- Massa a vuoto

1 315
1 425

1 430

1 495



- Massa in ordine di marcia
1 390
1 500
1 505 1 570



- Massa massima autorizzata a pieno carico 2 060

2 060
2 060



- Massa massima tecnicamente ammessa apieno carico (MTAC) in situazione di traino 2 130 2 130 2 130


- Massa massima autorizzata a pieno carico
più rimorchio
con pendenza del 12% 3 260
3 260
3 530



- Rimorchio frenato
(nel limite della massa
massima autorizzata a pieno carico più
rimorchio
)
con pendenza del 10% o 12% 1 13 0
1 13 0
1 400



- Rimorchio frenata * (con ripor to del carico
nel limite dell'MTR A)
1 300 1 300





- Rim
orchio non frenato
695

750
750



- Peso massimo sul gancio traino
70

70

70

















Masse e carichi trainabili (kg)
*
La massa del rimorchio frenata può essere aumentata, nei limiti della MTR A, riducendo della stessa misura la MTAC del veicolo trainante.
Attenzione, il traino con un veicolo trainante poco carico potrebbe far peggiorare la tenuta di strada.

9
221
Caratteristiche tecniche




Dimensioni (in mm) Queste dimensioni sono state misurate su un veicolo non carico.
* R

222
Caratteristiche tecniche




















Elementi d'identificazione Dispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.
A.Targhetta costruttore.È rivettata sul montante centrale, lato
destro, e ripor ta le se
guenti informazioni :
- il nome del costruttore,
- il numero di omolo
gazione CE,
- il numero d'identificazione veicolo(V.I.N.),
- la massa massima tecnicamenteammessa a pieno carico,
- la massa massima del treno,
- la massa massima sull'assale anteriore,
- la massa massima sull'assale posteriore.


Il controllo della pressione di gonfiaggiodeve essere effettuato a freddo ealmeno una volta al mese.


Una pressione di gonfiaggio insufficiente fa aumentare il consumo dicarburante.

B.Etichetta pneumatici/vernice. Questa etichetta è incollata sull'entrata
della por ta, lato
guidatore.


- le caratteristiche dei pneumatici,

- le pressioni di
gonfiaggio.
C.Numero d'identificazione veicolo (V. I . N .), nel vano motore.
Questo numero è inciso sulla carrozzeriaaccanto al supporto dell'ammortizzatore.


I pneumatici d'origine sono catenabili
con catene da 9 mm. Rivolgersi alla reteCITROËN o riparatore qualificato.
