2013 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

FEJTÁMLÁKELSŐMagasságuk állítható, és automatikusan a kívánt helyzetben
reteszelődnek:
❒állítás felfelé: húzzuk felfelé a fejtámlát a rögzülést jelző kattanásig;
❒állítás lefelé: nyomjuk meg az A ábra 23 gombot, és toljuk lefelé
a fejtámlát.
A fejtámlákat úgy állítsuk be, hogy azok ne a nyakat,
hanem a fej hátsó részét támasszák. Csak ilyen
esetben tölthetik be védelmi funkciójukat.
A fejtámlák kiemeléséhez:
❒emeljük fel a fejtámlát a maximális magasságig;
❒nyomjuk meg az A és B ábra 23 gombokat, majd felfelé húzzuk ki a
fejtámlákat.
“Anti-Whiplash” szerkezet (ostorcsapás elleni védelem)
A fejtámlák „Anti-Whiplash” szerkezettel rendelkeznek, amelyek
képesek a fej és a fejtámla közötti távolság csökkentésére hátulról
érkező ütközés esetén, csökkentve az úgynevezett „ostorcsapás”
okozta sérüléseket.
A fejtámla mozgása a háttámlára a felsőtest vagy kéz által kifejtett
nyomással ellenőrizhető: ez a viselkedés a rendszer tulajdonsága, és
nem szabad rendellenes működésként értelmezni.
ábra 23
A0J0130
53ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

HÁTSÓA hátsó üléseknél két, magasságban állítható fejtámla található (a
beállítást az előző rész ismerteti).
Egyes változatoknál középső fejtámla is található a hátsó üléseknél.
A fejtámlák kiemeléséhez:
❒emeljük fel a fejtámlát a maximális magasságig;
❒nyomjuk meg az A ábra 24 gombokat, majd felfelé húzzuk ki a
fejtámlákat.
KORMÁNYKERÉKA kormánykerék helyzete mind tengelyirányban, mind magasságban
beállítható.
A beállításhoz előrenyomva (1. helyzet) oldjuk ki az A ábra 25 kart,
és állítsuk be a kormánykereket. Ezt követően rögzítsük az A kart a
kormánykerék felé húzva (2. helyzet).
A beállításokat csak a gépkocsi álló helyzetében és
álló motornál végezzük.Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a kormányoszlopot érintő
beavatkozás, átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási követelményeknek való
megfelelést, ezen túlmenően a garancia elvesztését is
eredményezi.
ábra 24
A0J0083
ábra 25
A0J0034
54
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

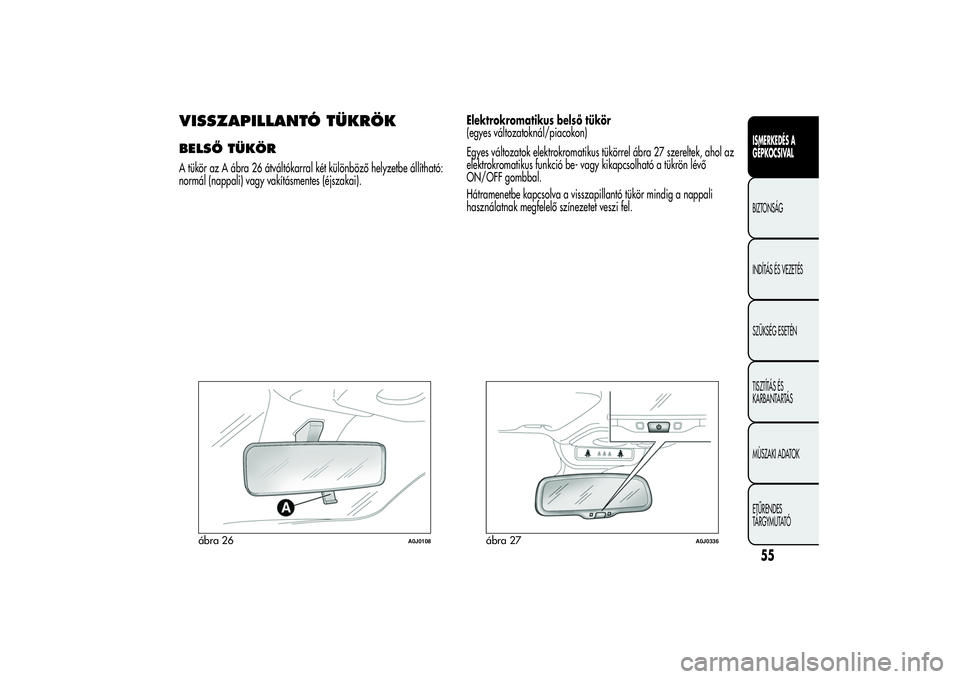

VISSZAPILLANTÓ TÜKRÖKBELSŐ TÜKÖRA tükör az A ábra 26 átváltókarral két különböző helyzetbe állítható:
normál (nappali) vagy vakításmentes (éjszakai).Elektrokromatikus belső tükör
(egyes változatoknál/piacokon)
Egyes változatok elektrokromatikus tükörrel ábra 27 szereltek, ahol az
elektrokromatikus funkció be- vagy kikapcsolható a tükrön lévő
ON/OFF gombbal.
Hátramenetbe kapcsolva a visszapillantó tükör mindig a nappali
használatnak megfelelő színezetet veszi fel.
ábra 26
A0J0108
ábra 27
A0J0336
55ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KÜLSŐ VISSZAPILLANTÓ TÜKRÖK
Mivel a vezető oldali visszapillantó tükör felülete
domború, a benne látható tárgyak távolabbinak
látszanak, mint ahogy a valóságban vannak.
A tükör beállítása
A tükrök beállítása/behajtása csak az indítókulcs MAR állásában
lehetséges.
Válasszuk ki az A ábra 28 kapcsolóval a beállítani kívánt tükröt:
❒kapcsoló az 1. állásban: bal oldali tükör kiválasztása;
❒kapcsoló a 2. állásban: jobb oldali tükör kiválasztása.
A kiválasztott tükör mozgatásához nyomjuk meg a B nyomógombot a
nyilak által jelzett négy irányban.
FIGYELMEZTETÉS A beállítás befejezése után, a véletlen elállítás
elkerülése érdekében állítsuk az A kapcsolóta0állásba.A tükör elektromos behajtása
(egyes változatoknál/piacokon)
A tükrök behajtásához nyomjuk meg a C ábra 28 gombot. Nyomjuk
meg ismét a gombot a tükrök haladási helyzetbe állításához.
A tükör kézi behajtása
Szükség esetén a tükröket behajthatjuk az 1. pozícióból a 2. pozícióba
ábra 29.
FIGYELMEZTETÉS Menet közben a tükröket mindig az 1-es pozícióban
kell tartani.
ábra 28
A0J0022
ábra 29
A0J0035
56
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FŰTÉS ÉS LÉGKONDICIONÁLÁSLEVEGŐNYÍLÁSOK1. Felső, fix helyzetű levegőnyílás – 2. Középső, beállítható levegőnyílások – 3. Oldalsó, fix levegőnyílások – 4. Oldalsó, beállítható levegőnyílások –
5. Alsó levegőnyílások az első ülésekhez – 6. Alsó levegőnyílások a hátsó ülések lábteréhez
ábra 30
A0J0036
57ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

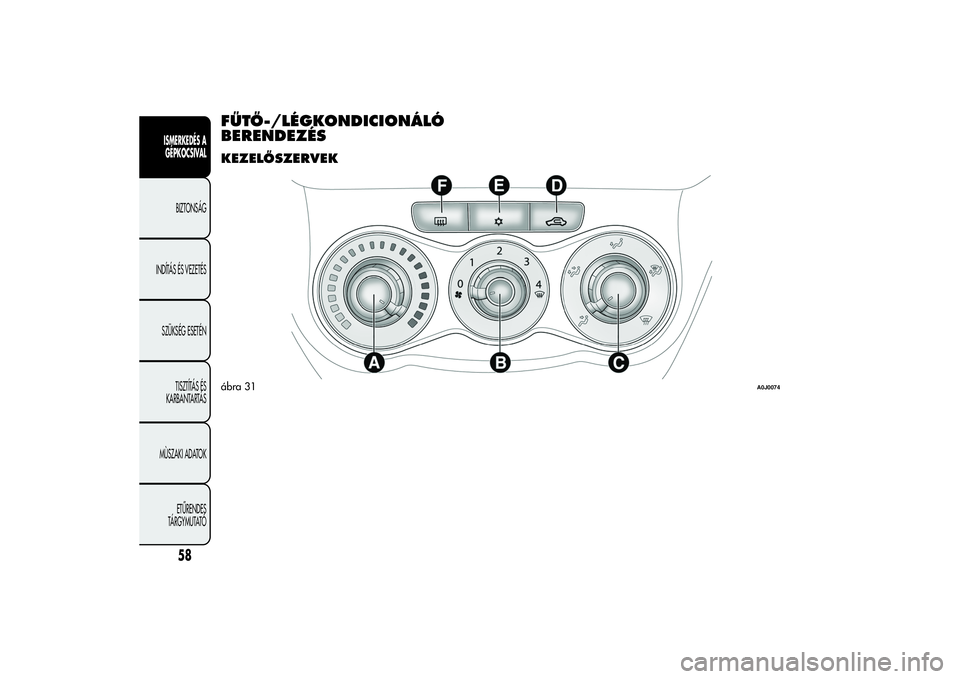

FŰTŐ-/LÉGKONDICIONÁLÓ
BERENDEZÉSKEZELŐSZERVEKábra 31
A0J0074
58
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

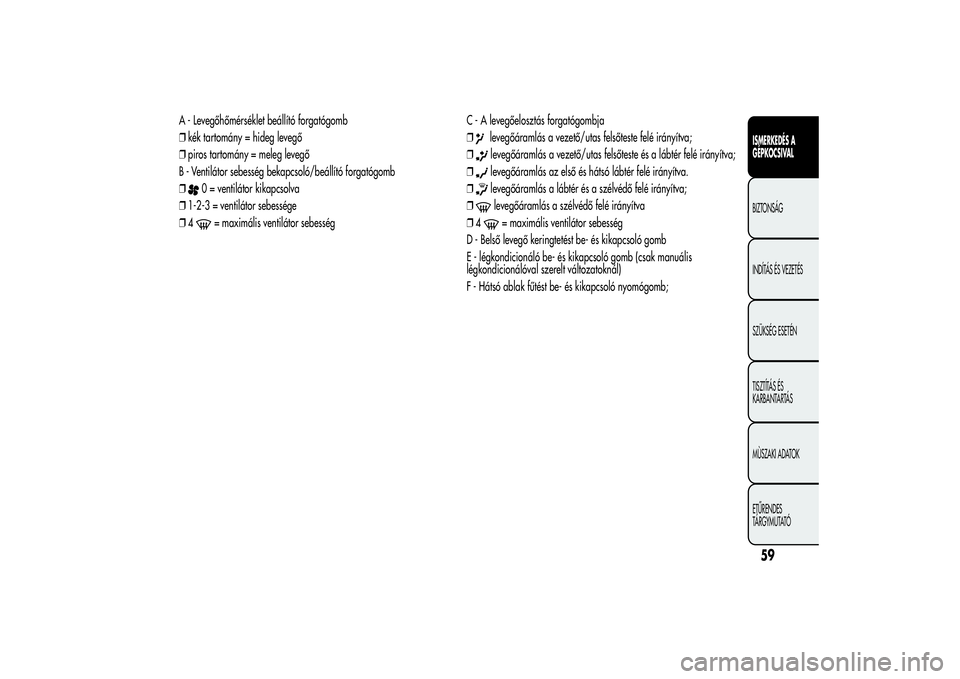

A - Levegőhőmérséklet beállító forgatógomb
❒kék tartomány = hideg levegő
❒piros tartomány = meleg levegő
B - Ventilátor sebesség bekapcsoló/beállító forgatógomb
❒
0 = ventilátor kikapcsolva
❒1-2-3 = ventilátor sebessége
❒4
= maximális ventilátor sebességC - A levegőelosztás forgatógombja
❒
levegőáramlás a vezető/utas felsőteste felé irányítva;
❒levegőáramlás a vezető/utas felsőteste és a lábtér felé irányítva;
❒levegőáramlás az első és hátsó lábtér felé irányítva.
❒levegőáramlás a lábtér és a szélvédő felé irányítva;
❒levegőáramlás a szélvédő felé irányítva
❒4= maximális ventilátor sebesség
D - Belső levegő keringtetést be- és kikapcsoló gomb
E - légkondicionáló be- és kikapcsoló gomb (csak manuális
légkondicionálóval szerelt változatoknál)
F - Hátsó ablak fűtést be- és kikapcsoló nyomógomb;
59ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

AZ UTASTÉR SZELLŐZTETÉSEA jó szellőzés érdekében az alábbiakat végezzük el:
❒az A gombot forgassuk a kék mezőbe;
❒nyomjuk meg a D gombot a belső levegő keringtetés
kikapcsolásához (a gombon lévő LED nem világít);
❒forgassuk a C gombot a
-re;
❒a B gombbal állítsuk be a kívánt sebességfokozatot.
LÉGKONDICIONÁLÁS (hűtés)
(csak manuális légkondicionálóval
ellátott változatoknál)A hűtés érdekében az alábbiak szerint járjunk el:
❒az A gombot forgassuk a kék mezőbe;
❒nyomjuk meg a D gombot a belső levegő keringtetés
bekapcsolásához (a gombon lévő LED világít);
❒forgassuk a C gombot a
-re;
❒nyomjuk meg az E gombot a légkondicionáló bekapcsolásához, és
forgassuk a B gombot legalább az 1. fokozatra (1. sebesség); a
gyorsabb eredmény érdekében viszont forgassuk a B gombot a 4.
fokozatra (ventilátor maximális sebessége).
Hűtés beállítása
❒az A gombot forgassuk jobbra a hőmérséklet növelése érdekében;
❒nyomjuk meg a D gombot a belső levegő keringtetés
kikapcsolásához (a gomb körüli LED nem világít);
❒a B gombot forgassuk a ventilátor sebesség csökkentéséhez.
AZ UTASTÉR FŰTÉSEA gyors felmelegítés érdekében az alábbiakat végezzük el:
❒az A gombot forgassuk a piros mezőbe;
❒a C gombot forgassuk a kívánt szimbólumhoz;
❒a B gombbal állítsuk be a kívánt sebességfokozatot.
Gyors fűtés
A gyors felmelegítés érdekében az alábbiakat végezzük el:
❒az A gombot forgassuk a piros mezőbe;
❒nyomjuk meg a D gombot a belső levegő keringtetés
bekapcsolásához;
❒forgassuk a C gombot a
-re;
❒a B gombot forgassuk a 4. fokozatra
(ventilátor maximális
sebessége).
Ezt követőn a kezelőszervekkel állítsuk be a kívánt kényelmi
feltételeknek megfelelő állapotot, és a párásodás megelőzése
érdekében nyomjuk meg a D gombot a belső levegő keringtetés
kikapcsolásához (a gombon lévő led nem világít);
FIGYELMEZTETÉS Hideg motornál néhány perc szükséges a gyors
felfűtés eléréséhez.
