2013 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

KÜLSŐ VILÁGÍTÁS IZZÓCSEREELSŐ FÉNYSZÓRÓCSOPORTA helyzetjelző/nappali menetjelző (D.R.L.), a távolsági fényszóró, a
tompított fényszóró és az irányjelző izzóit foglalja magában. Az izzók
elrendezése az alábbi ábra 131:AHelyzetjelző/nappali menetjelző fények és távolsági fényszórókBTompított fényszórókCIrányjelzőkHELYZETJELZŐ/NAPPALI MENETJELZŐ
(D.R.L.) FÉNYEKAz izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet A ábra 131;
❒húzzuk ki a foglalatot B ábra 132, vegyük ki az izzót, és cseréljük
ki;❒szereljük vissza a B foglalatot, meggyőződve a helyes rögzüléséről;
❒szereljük vissza a fedelet A ábra 131.
TÁVOLSÁGI FÉNYSZÓRÓKAz izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet A ábra 131;
❒húzzuk ki a foglalatot C ábra 132, vegyük ki az izzót, és cseréljük
ki;
❒szereljük vissza a foglalatot, meggyőződve a helyes rögzüléséről;
❒szereljük vissza a fedelet A ábra 131.
ábra 131
A0J0021
ábra 132
A0J0041
173ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

TOMPÍTOTT FÉNYSZÓRÓKIzzószálas fényforrással
Az izzó cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a fedelet B ábra 131;
❒távolítsuk el az izzót védő fedelet A ábra 133;
❒vegyük ki és cseréljük ki az izzót;
❒szereljük vissza a foglalatot, meggyőződve a helyes rögzüléséről;
❒szereljük vissza a fedelet B ábra 131.
Gázkisüléses (Bixenon) fényforrásokkal
(egyes változatoknál/piacokon)
Ezeknek az izzóknak a cseréje érdekében lépjünk
kapcsolatba egy Alfa Romeo márkaszervizzel.
IRÁNYJELZŐKElülső
Az izzó cseréjéhez az (irattartóban elhelyezkedő) A ábra 134 kulcsot
helyezzük a B nyílásba, és forgassuk el az óramutató járásával
ellenkezően a foglalatot.
ábra 133
A0J0040
ábra 134
A0J0018
174ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
Vegyük ki és cseréljük ki az izzót.

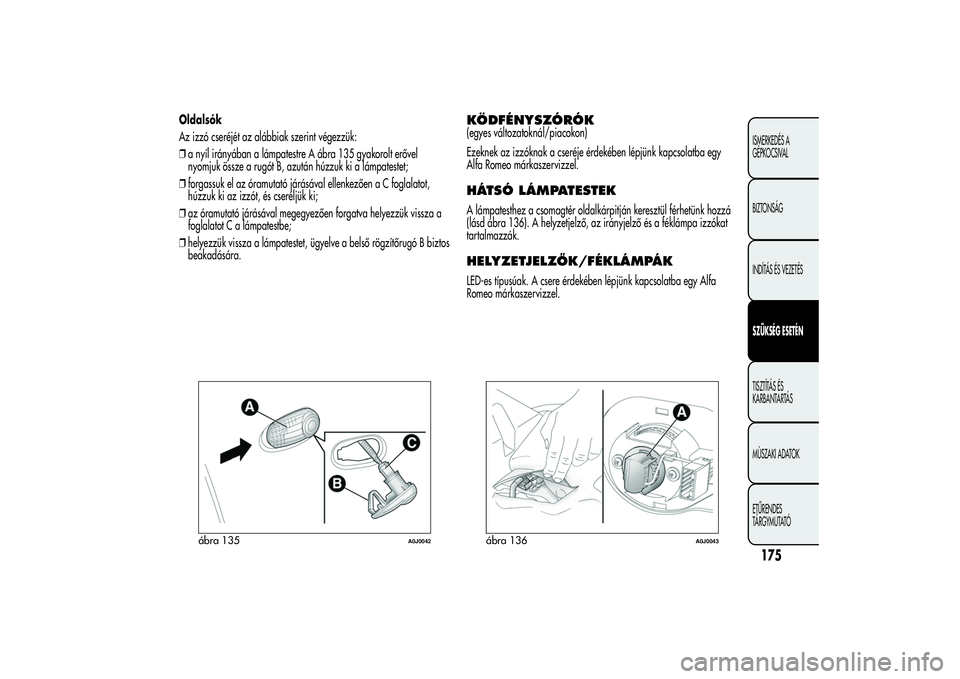

Oldalsók
Az izzó cseréjét az alábbiak szerint végezzük:
❒a nyíl irányában a lámpatestre A ábra 135 gyakorolt erővel
nyomjuk össze a rugót B, azután húzzuk ki a lámpatestet;
❒forgassuk el az óramutató járásával ellenkezően a C foglalatot,
húzzuk ki az izzót, és cseréljük ki;
❒az óramutató járásával megegyezően forgatva helyezzük vissza a
foglalatot C a lámpatestbe;
❒helyezzük vissza a lámpatestet, ügyelve a belső rögzítőrugó B biztos
beakadására.
KÖDFÉNYSZÓRÓK(egyes változatoknál/piacokon)
Ezeknek az izzóknak a cseréje érdekében lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.HÁTSÓ LÁMPATESTEKA lámpatesthez a csomagtér oldalkárpitján keresztül férhetünk hozzá
(lásd ábra 136). A helyzetjelző, az irányjelző és a féklámpa izzókat
tartalmazzák.HELYZETJELZŐK/FÉKLÁMPÁKLED-es típusúak. A csere érdekében lépjünk kapcsolatba egy Alfa
Romeo márkaszervizzel.
ábra 135
A0J0042
ábra 136
A0J0043
175ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

HÁTSÓ KÖDLÁMPA/TOLATÓLÁMPAA hátsó ködlámpa A ábra 137 vagy a B ábra 137 tolatólámpa izzók
cseréje érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.3. FÉKLÁMPAA csomagtérajtón helyezkedik el, és LED-eket tartalmaz. A csere
érdekében lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.RENDSZÁMTÁBLA-VILÁGÍTÁSAz izzók cseréjét az alábbiak szerint végezzük:
❒távolítsuk el a rendszámtábla-világítás egységeket A ábra 138;
❒az óramutató járásával ellentétes irányba forgassuk el a foglalatot B
ábra 139, húzzuk ki az izzót C, és cseréljük ki.
ábra 137
A0J0044
ábra 138
A0J0046
ábra 139
A0J0045
176ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

BELSŐ VILÁGÍTÁS IZZÓCSEREELÜLSŐ MENNYEZETVILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki az A ábra 140
mennyezeti lámpatestet;
❒nyissuk ki a B ábra 141 fedelet, húzzuk ki a C izzókat az oldalsó
érintkezők közül, és cseréljük ki. Győződjünk meg arról, hogy az
új izzók pontosan az érintkezők közé kerüljenek és rögzüljenek;
❒zárjuk vissza a B ábra 141 fedelet, és nyomással rögzítsük a helyén
az A ábra 140 mennyezeti lámpatestet az érzékelhető reteszelődés
megtörténtéig.CSOMAGTÉR-VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a csomagtérajtót, és a nyíllal jelzett pontnál feszítve
emeljük ki az A ábra 142 lámpatestet;❒nyissuk ki a B ábra 143 védőfedelet, és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestre a B védőfedelet;
❒illesszük vissza a megfelelő helyre az A ábra 142 lámpatestet,
először az egyik, majd a másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.
ábra 140
A0J0120
ábra 141
A0J0121
ábra 142
A0J0119
177ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KESZTYŰTARTÓ-VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a kesztyűtartót, majd emeljük ki az A ábra 144
lámpatestet;
❒húzzuk ki a B izzót az oldalsó érintkezők közül, és helyezzük be az
új izzót, ügyelve arra, hogy pontosan az érintkezők közé kerüljön és
rögzüljön.NAPELLENZŐ
PIPERETÜKÖR-MEGVILÁGÍTÁS(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❒hajtsuk le a napellenzőt, és nyíllal jelzett pontban feszítve emeljük ki
a lámpatestet A ábra 145;
❒a C fülekből kiakasztva vegyük le a B védőfedelet, majd kifelé
húzva, és az oldalsó érintkezők közül kiakasztva cseréljük ki az
izzót D ábra 146;❒helyezzük be az új izzót, ügyelve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön;
ábra 143
A0J0118
ábra 144
A0J0122
ábra 145
A0J0123
178ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒a C fülekbe megfelelően beakasztva szereljük vissza a B ábra 145
védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először az egyik oldalon ábra
146, majd a másik oldalon nyomjuk a helyére az F nyelv megfelelő
rögzülését jelző kattanásig.AJTÓKÜSZÖB VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki az ajtót, és a rugót A ábra 147 egy csavarhúzóval
megnyomva emeljük ki a lámpatestet;
❒a két rögzítőcsapnak megfelelően nyomjuk meg oldalról a B ábra
147 védőfedelet, és cseréljük ki a C izzót;❒a két rögzítőcsapba beakasztva szereljük vissza a védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először a D oldalon, majd a
másik oldalon nyomjuk a helyére, a rugó megfelelő rögzülését
jelző kattanásig.
ábra 146
A0J0124
ábra 147
A0J0125
179ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETÉSA biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk meg: az A ábra 148 vezetőszál
nem lehet szakadt, épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
Ha valamelyik biztosíték ismételten kiolvad,
vizsgáltassuk meg a gépkocsit egy Alfa Romeo
márkaszervizben.
Soha nem szabad a kiolvadt biztosítékot más
vezetődarabbal, fémhuzallal pótolni.A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.Ha egy általános védelmi biztosíték (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) kiolvadt, forduljunk egy Alfa
Romeo márkaszervizhez.A biztosíték cseréje előtt ügyeljünk arra, hogy a
gyújtáskulcs ki legyen húzva, és minden elektromos
berendezés ki legyen kapcsolva.Ha a biztonsági rendszerek (légzsák rendszer,
fékrendszer), a hajtómű rendszerek (motor
vezérlőrendszer, sebességváltó vezérlőrendszer) vagy
a kormánymű rendszer egy általános védelmi biztosítéka
kiolvadt, forduljunk egy Alfa Romeo márkaszervizhez.
ábra 148
A0J0048
180ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
