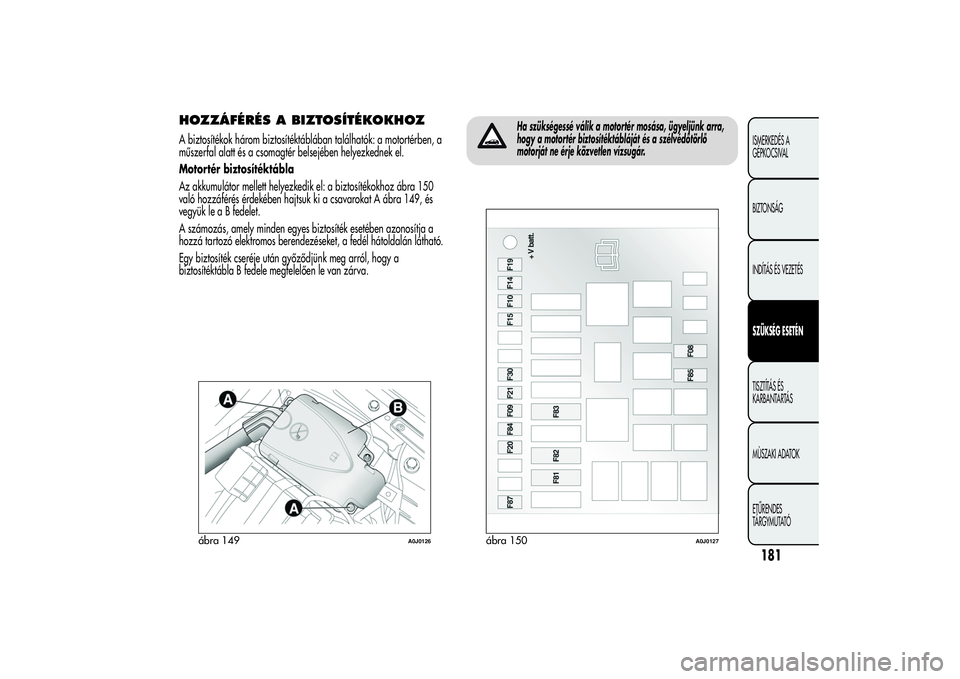

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZA biztosítékok három biztosítéktáblában találhatók: a motortérben, a
műszerfal alatt és a csomagtér belsejében helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el: a biztosítékokhoz ábra 150
való hozzáférés érdekében hajtsuk ki a csavarokat A ábra 149, és
vegyük le a B fedelet.
A számozás, amely minden egyes biztosíték esetében azonosítja a
hozzá tartozó elektromos berendezéseket, a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a
biztosítéktábla B fedele megfelelően le van zárva.
Ha szükségessé válik a motortér mosása, ügyeljünk arra,
hogy a motortér biztosítéktábláját és a szélvédőtörlő
motorját ne érje közvetlen vízsugár.
ábra 149
A0J0126
ábra 150
A0J0127
181ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

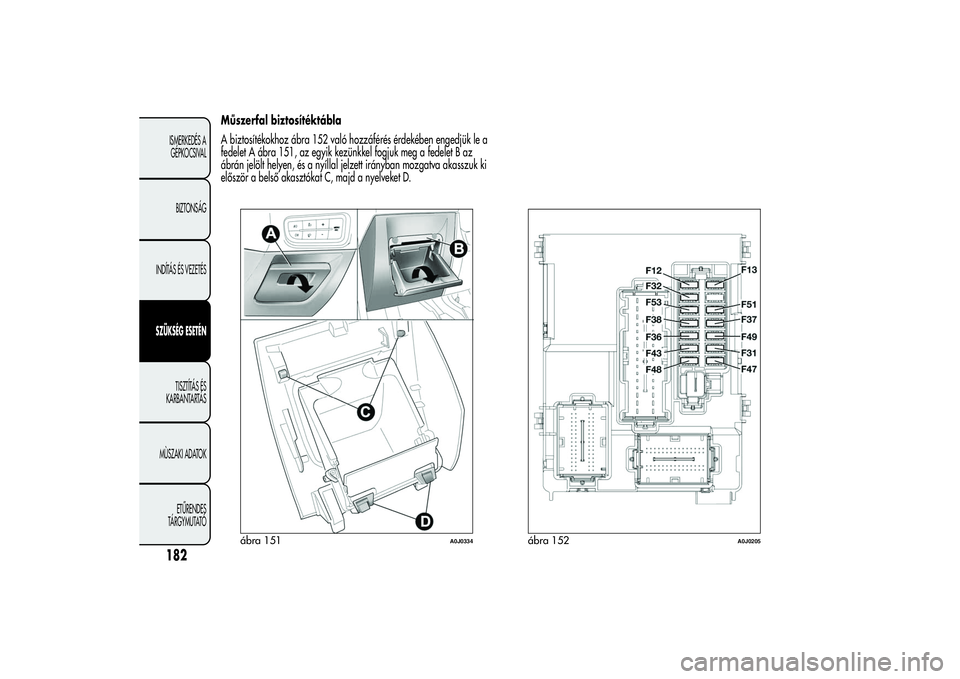

Műszerfal biztosítéktábla
A biztosítékokhoz ábra 152 való hozzáférés érdekében engedjük le a
fedelet A ábra 151, az egyik kezünkkel fogjuk meg a fedelet B az
ábrán jelölt helyen, és a nyíllal jelzett irányban mozgatva akasszuk ki
először a belső akasztókat C, majd a nyelveket D.
ábra 151
A0J0334
ábra 152
A0J0205
182ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

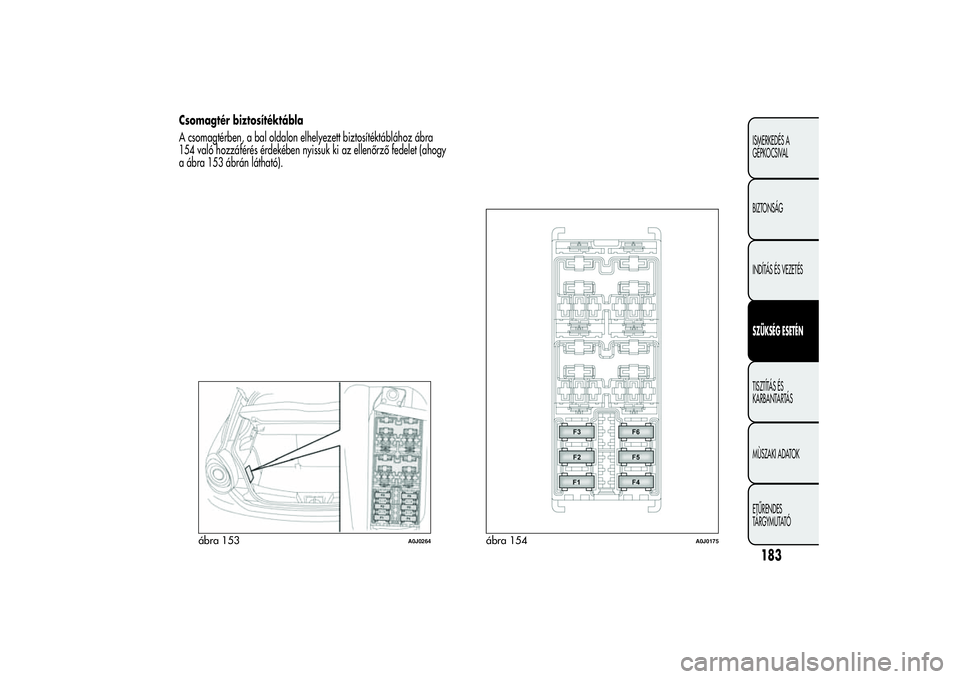

Csomagtér biztosítéktábla
A csomagtérben, a bal oldalon elhelyezett biztosítéktáblához ábra
154 való hozzáférés érdekében nyissuk ki az ellenőrző fedelet (ahogy
a ábra 153 ábrán látható).
ábra 153
A0J0264
ábra 154
A0J0175
183ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTORTÉR BIZTOSÍTÉKTÁBLAábra 150
184ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Fűtött szélvédőF08 15
Utastér szellőzőventilátor
F08
(*)
40
Fényszórómosó elektromos szivattyú F09 20
Két hangmagasságú kürtF10 15
Távolsági fényszórókF14 15
Kiegészítő fűtőberendezés (PTC 1)/„Dynamic Suspension” futómű vezérlőegység F15 30
Légkondicionáló kompresszorF19 7,5
Hátsó ablak fűtés, jégmentesítő rendszer F20 30
Elektromos üzemanyag-szivattyú a tartályban F21 15
KödfényszóróF30 15
Utastér szellőzőventilátorF83 40
Fűtött szélvédő
F83
(*)
20
Csatlakozóaljzat a kardánkonzolon F85 15
Vezető/utas oldali külső visszapillantó tükrök elektromos fűtése, Szélvédőmosó fúvókák
elektromos fűtése, Szélvédőfűtés relé tekercseF87 7,5
(*) Egyes változatoknál/piacokon

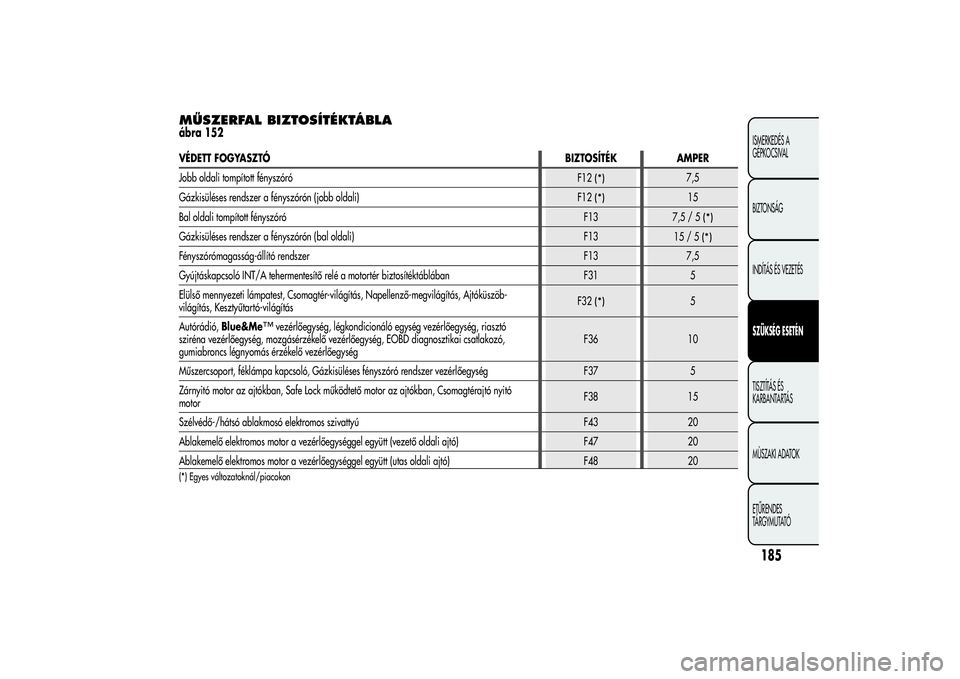

MŰSZERFAL BIZTOSÍTÉKTÁBLAábra 152VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Jobb oldali tompított fényszóró
F12
(*)
7,5
Gázkisüléses rendszer a fényszórón (jobb oldali)
F12
(*)
15
Bal oldali tompított fényszóróF13
7,5/5
(*)
Gázkisüléses rendszer a fényszórón (bal oldali) F13
15/5
(*)
Fényszórómagasság-állító rendszer F13 7,5
Gyújtáskapcsoló INT/A tehermentesítő relé a motortér biztosítéktáblában F31 5
Elülső mennyezeti lámpatest, Csomagtér-világítás, Napellenző-megvilágítás, Ajtóküszöb-
világítás, Kesztyűtartó-világításF32
(*)
5
Autórádió,Blue&Me
™
vezérlőegység, légkondicionáló egység vezérlőegység, riasztó
sziréna vezérlőegység, mozgásérzékelő vezérlőegység, EOBD diagnosztikai csatlakozó,
gumiabroncs légnyomás érzékelő vezérlőegységF36 10
Műszercsoport, féklámpa kapcsoló, Gázkisüléses fényszóró rendszer vezérlőegység F37 5
Zárnyitó motor az ajtókban, Safe Lock működtető motor az ajtókban, Csomagtérajtó nyitó
motorF38 15
Szélvédő-/hátsó ablakmosó elektromos szivattyú F43 20
Ablakemelő elektromos motor a vezérlőegységgel együtt (vezető oldali ajtó) F47 20
Ablakemelő elektromos motor a vezérlőegységgel együtt (utas oldali ajtó) F48 20
(*) Egyes változatoknál/piacokon
185ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

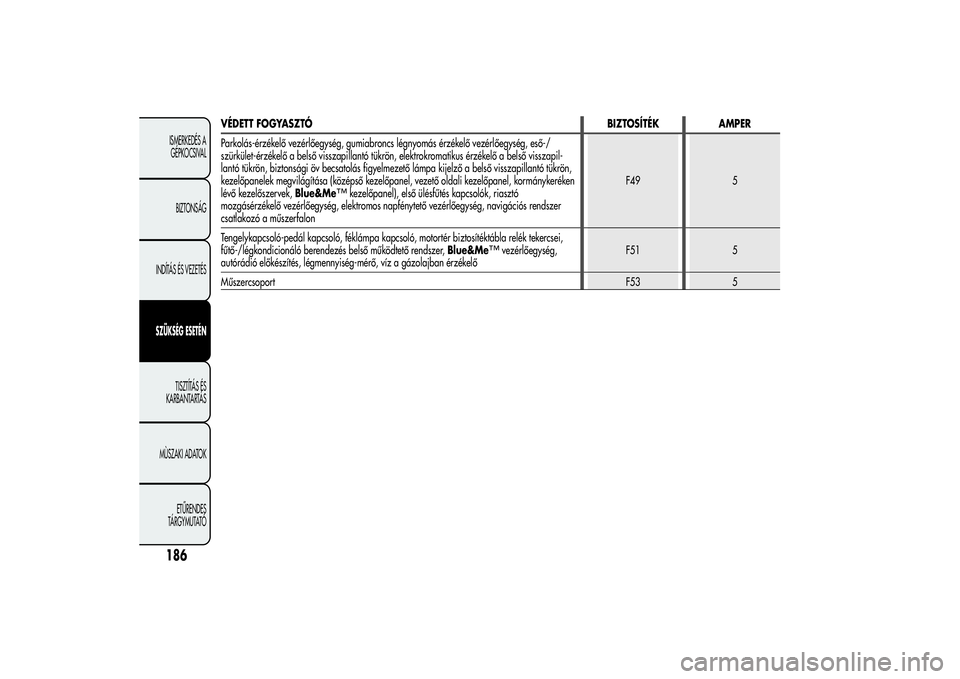

VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Parkolás-érzékelő vezérlőegység, gumiabroncs légnyomás érzékelő vezérlőegység, eső-/
szürkület-érzékelő a belső visszapillantó tükrön, elektrokromatikus érzékelő a belső visszapil-
lantó tükrön, biztonsági öv becsatolás figyelmezető lámpa kijelző a belső visszapillantó tükrön,
kezelőpanelek megvilágítása (középső kezelőpanel, vezető oldali kezelőpanel, kormánykeréken
lévő kezelőszervek,Blue&Me
™
kezelőpanel), első ülésfűtés kapcsolók, riasztó
mozgásérzékelő vezérlőegység, elektromos napfénytető vezérlőegység, navigációs rendszer
csatlakozó a műszerfalonF49 5
Tengelykapcsoló-pedál kapcsoló, féklámpa kapcsoló, motortér biztosítéktábla relék tekercsei,
fűtő-/légkondicionáló berendezés belső működtető rendszer,Blue&Me
™
vezérlőegység,
autórádió előkészítés, légmennyiség-mérő, víz a gázolajban érzékelőF51 5
MűszercsoportF53 5
186ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

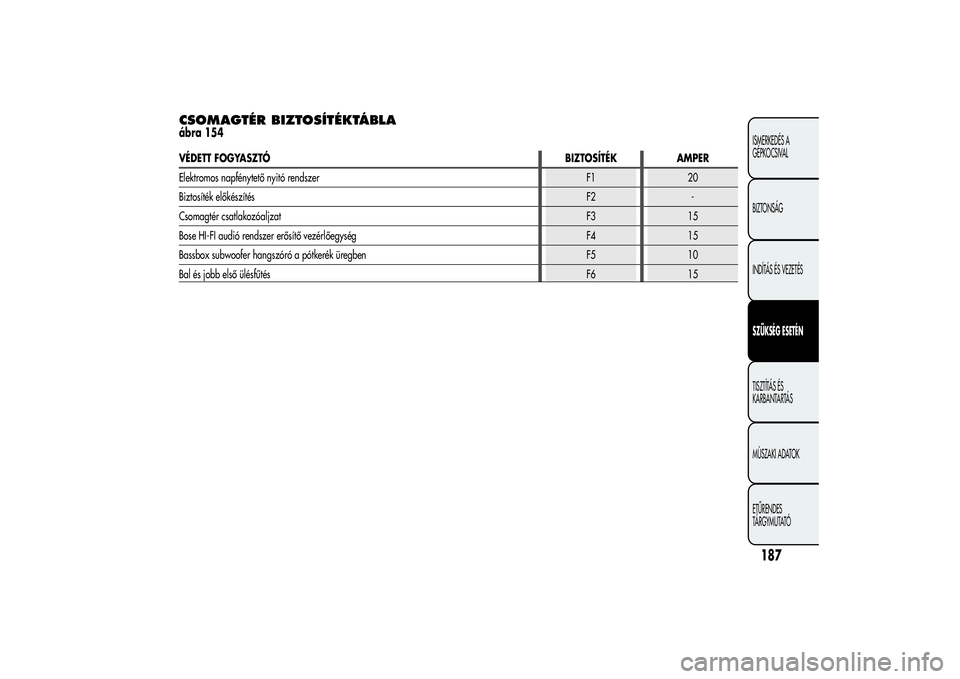

CSOMAGTÉR BIZTOSÍTÉKTÁBLAábra 154VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Elektromos napfénytető nyitó rendszer F1 20
Biztosíték előkészítésF2 -
Csomagtér csatlakozóaljzatF3 15
Bose HI-FI audió rendszer erősítő vezérlőegység F4 15
Bassbox subwoofer hangszóró a pótkerék üregben F5 10
Bal és jobb első ülésfűtésF6 15
187ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

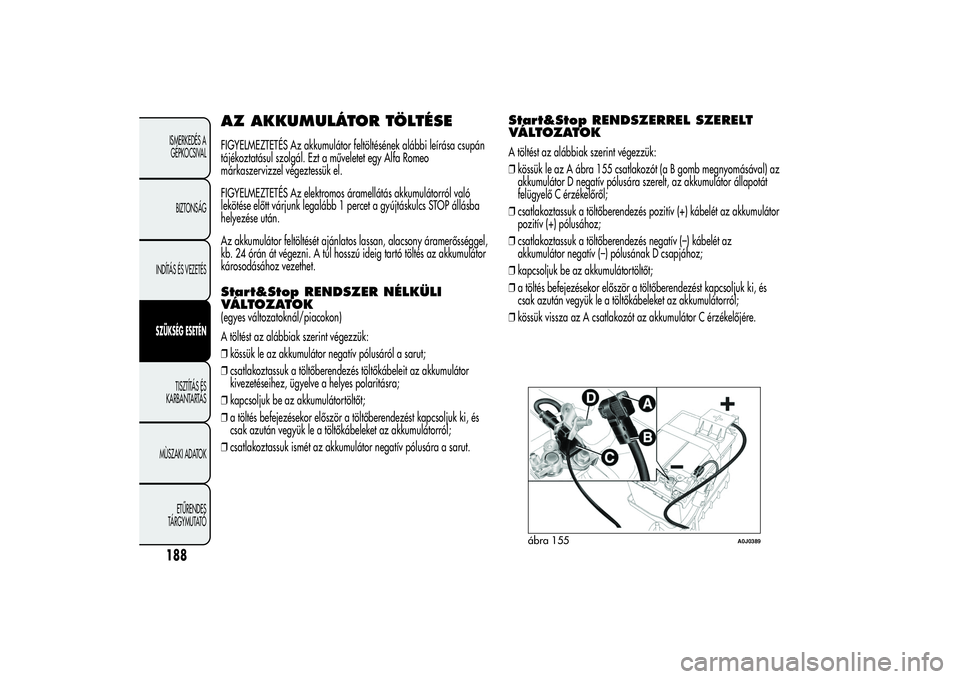

AZ AKKUMULÁTOR TÖLTÉSEFIGYELMEZTETÉS Az akkumulátor feltöltésének alábbi leírása csupán
