2013 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

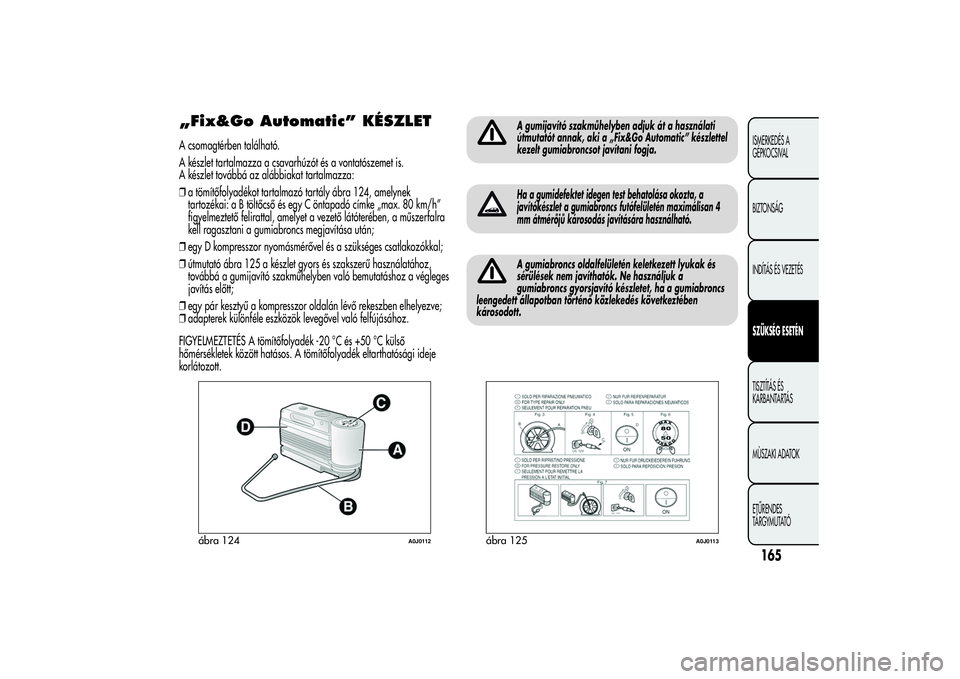

„Fix&Go Automatic” KÉSZLETA csomagtérben található.
A készlet tartalmazza a csavarhúzót és a vontatószemet is.
A készlet továbbá az alábbiakat tartalmazza:
❒a tömítőfolyadékot tartalmazó tartály ábra 124, amelynek
tartozékai: a B töltőcső és egy C öntapadó címke „max. 80 km/h”
figyelmeztető felirattal, amelyet a vezető látóterében, a műszerfalra
kell ragasztani a gumiabroncs megjavítása után;
❒egy D kompresszor nyomásmérővel és a szükséges csatlakozókkal;
❒útmutató ábra 125 a készlet gyors és szakszerű használatához,
továbbá a gumijavító szakműhelyben való bemutatáshoz a végleges
javítás előtt;
❒egy pár kesztyű a kompresszor oldalán lévő rekeszben elhelyezve;
❒adapterek különféle eszközök levegővel való felfújásához.
FIGYELMEZTETÉS A tömítőfolyadék -20 °C és +50 °C külső
hőmérsékletek között hatásos. A tömítőfolyadék eltarthatósági ideje
korlátozott.
A gumijavító szakműhelyben adjuk át a használati
útmutatót annak, aki a „Fix&Go Automatic” készlettel
kezelt gumiabroncsot javítani fogja.Ha a gumidefektet idegen test behatolása okozta, a
javítókészlet a gumiabroncs futófelületén maximálisan 4
mm átmérőjű károsodás javítására használható.A gumiabroncs oldalfelületén keletkezett lyukak és
sérülések nem javíthatók. Ne használjuk a
gumiabroncs gyorsjavító készletet, ha a gumiabroncs
leengedett állapotban történő közlekedés következtében
károsodott.
ábra 124
A0J0112
ábra 125
A0J0113
165ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

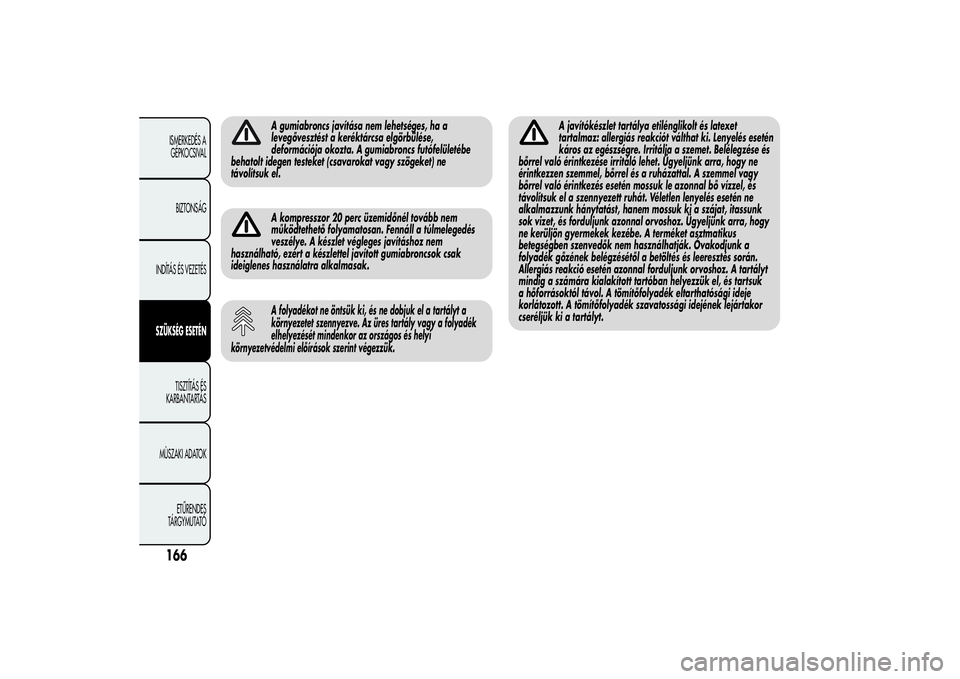

A gumiabroncs javítása nem lehetséges, ha a
levegővesztést a keréktárcsa elgörbülése,
deformációja okozta. A gumiabroncs futófelületébe
behatolt idegen testeket (csavarokat vagy szögeket) ne
távolítsuk el.A kompresszor 20 perc üzemidőnél tovább nem
működtethető folyamatosan. Fennáll a túlmelegedés
veszélye. A készlet végleges javításhoz nem
használható, ezért a készlettel javított gumiabroncsok csak
ideiglenes használatra alkalmasak.A folyadékot ne öntsük ki, és ne dobjuk el a tartályt a
környezetet szennyezve. Az üres tartály vagy a folyadék
elhelyezését mindenkor az országos és helyi
környezetvédelmi előírások szerint végezzük.
A javítókészlet tartálya etilénglikolt és latexet
tartalmaz: allergiás reakciót válthat ki. Lenyelés esetén
káros az egészségre. Irritálja a szemet. Belélegzése és
bőrrel való érintkezése irritáló lehet. Ügyeljünk arra, hogy ne
érintkezzen szemmel, bőrrel és a ruházattal. A szemmel vagy
bőrrel való érintkezés esetén mossuk le azonnal bő vízzel, és
távolítsuk el a szennyezett ruhát. Véletlen lenyelés esetén ne
alkalmazzunk hánytatást, hanem mossuk ki a szájat, itassunk
sok vizet, és forduljunk azonnal orvoshoz. Ügyeljünk arra, hogy
ne kerüljön gyermekek kezébe. A terméket asztmatikus
betegségben szenvedők nem használhatják. Óvakodjunk a
folyadék gőzének belégzésétől a betöltés és leeresztés során.
Allergiás reakció esetén azonnal forduljunk orvoshoz. A tartályt
mindig a számára kialakított tartóban helyezzük el, és tartsuk
a hőforrásoktól távol. A tömítőfolyadék eltarthatósági ideje
korlátozott. A tömítőfolyadék szavatossági idejének lejártakor
cseréljük ki a tartályt.
166ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A KERÉK FELFÚJÁSA
A munka során viseljük a készletben található
védőkesztyűket.
Az alábbiak szerint járjunk el:
❒húzzuk be a kéziféket, a javítandó keréken csavarjuk le a
szelepsapkát, húzzuk ki az A ábra 126 rugalmas töltőcsövet, és a B
gyűrűs anyát csavarjuk fel a kerékszelepre;
❒ügyeljünk arra, hogy a kompresszor A ábra 127 kapcsolója a 0
(kikapcsolt) állásban legyen, indítsuk el a motort, helyezzük a
középkonzolon található ábra 128 csatlakozódugót a
csatlakozóaljzatba, és indítsuk el a kompresszort az A ábra 127
kapcsoló I (bekapcsolt) pozícióba állításával;
❒fújjuk fel a gumiabroncsot a „Műszaki adatok” fejezet „Kerekek”
című részében előírt nyomásértékre. A pontos leolvasás érdekében a
kompresszor kikapcsolt állapotában ellenőrizzük az értéket a
nyomásmérő műszeren B ábra 127;❒ha 5 perc alatt nem sikerül elérni legalább 1,8 bar nyomást, kössük
le a kompresszort a szelepről és a csatlakozóaljzatból, és
mozgassuk a gépkocsit kb. 10 méternyire előre, a
tömítőfolyadéknak a gumiabroncs belsejében történő egyenletes
elosztása érdekében, azután ismételjük meg a felfújási eljárást;
ábra 126
A0J0214
ábra 127
A0J0114
ábra 128
A0J0116
167ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

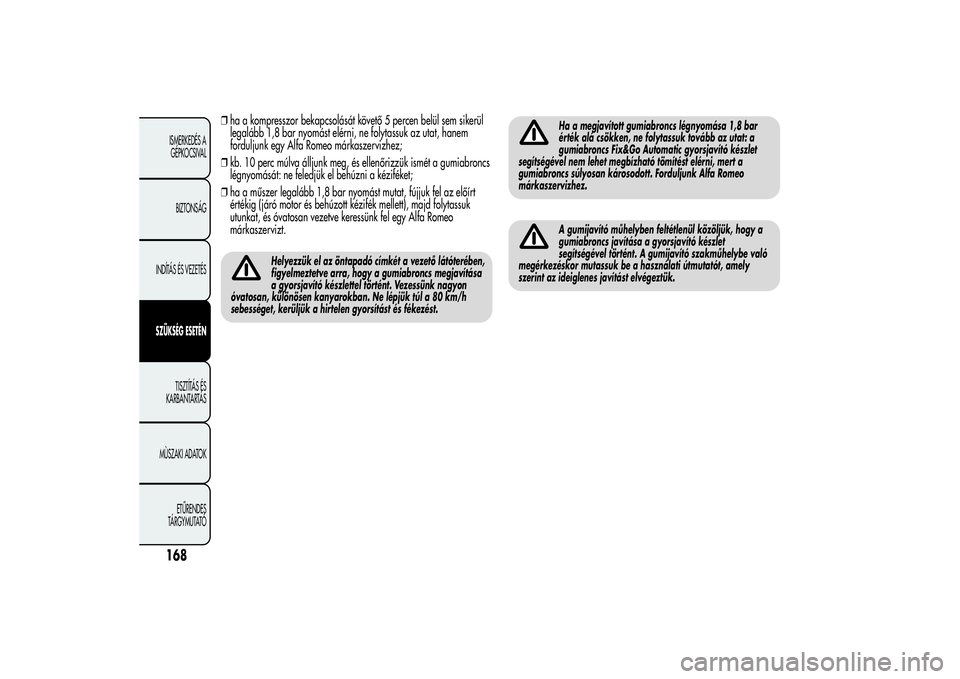

❒ha a kompresszor bekapcsolását követő 5 percen belül sem sikerül
legalább 1,8 bar nyomást elérni, ne folytassuk az utat, hanem
forduljunk egy Alfa Romeo márkaszervizhez;
❒kb. 10 perc múlva álljunk meg, és ellenőrizzük ismét a gumiabroncs
légnyomását: ne feledjük el behúzni a kéziféket;
❒ha a műszer legalább 1,8 bar nyomást mutat, fújjuk fel az előírt
értékig (járó motor és behúzott kézifék mellett), majd folytassuk
utunkat, és óvatosan vezetve keressünk fel egy Alfa Romeo
márkaszervizt.
Helyezzük el az öntapadó címkét a vezető látóterében,
figyelmeztetve arra, hogy a gumiabroncs megjavítása
a gyorsjavító készlettel történt. Vezessünk nagyon
óvatosan, különösen kanyarokban. Ne lépjük túl a 80 km/h
sebességet, kerüljük a hirtelen gyorsítást és fékezést.
Ha a megjavított gumiabroncs légnyomása 1,8 bar
érték alá csökken, ne folytassuk tovább az utat: a
gumiabroncs Fix&Go Automatic gyorsjavító készlet
segítségével nem lehet megbízható tömítést elérni, mert a
gumiabroncs súlyosan károsodott. Forduljunk Alfa Romeo
márkaszervizhez.A gumijavító műhelyben feltétlenül közöljük, hogy a
gumiabroncs javítása a gyorsjavító készlet
segítségével történt. A gumijavító szakműhelybe való
megérkezéskor mutassuk be a használati útmutatót, amely
szerint az ideiglenes javítást elvégeztük.
168ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

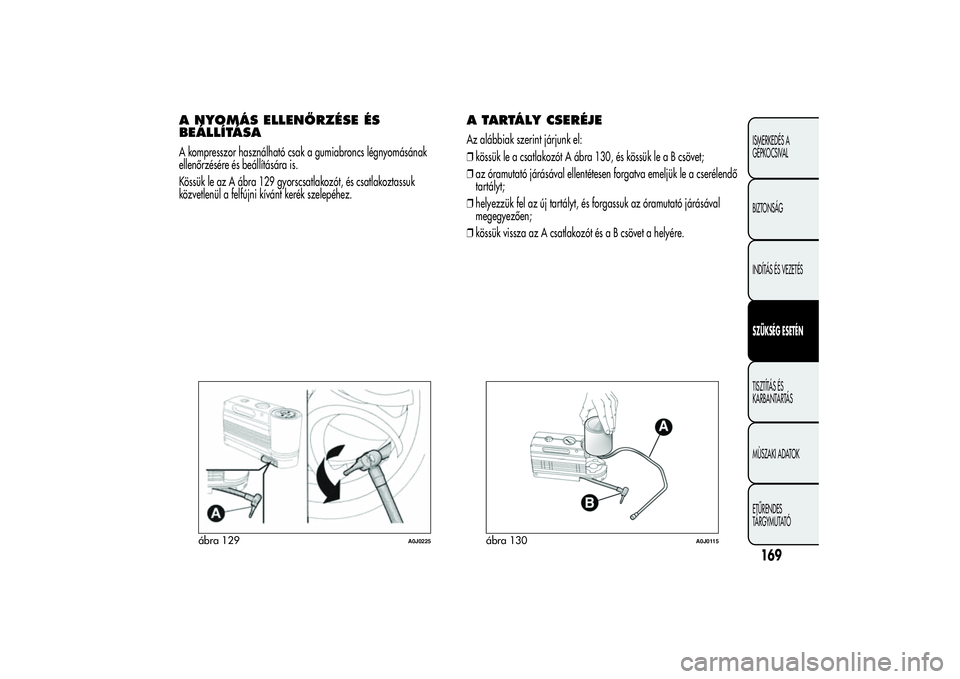

A NYOMÁS ELLENŐRZÉSE ÉS
BEÁLLÍTÁSAA kompresszor használható csak a gumiabroncs légnyomásának
ellenőrzésére és beállítására is.
Kössük le az A ábra 129 gyorscsatlakozót, és csatlakoztassuk
közvetlenül a felfújni kívánt kerék szelepéhez.
A TARTÁLY CSERÉJEAz alábbiak szerint járjunk el:
❒kössük le a csatlakozót A ábra 130, és kössük le a B csövet;
❒az óramutató járásával ellentétesen forgatva emeljük le a cserélendő
tartályt;
❒helyezzük fel az új tartályt, és forgassuk az óramutató járásával
megegyezően;
❒kössük vissza az A csatlakozót és a B csövet a helyére.
ábra 129
A0J0225
ábra 130
A0J0115
169ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

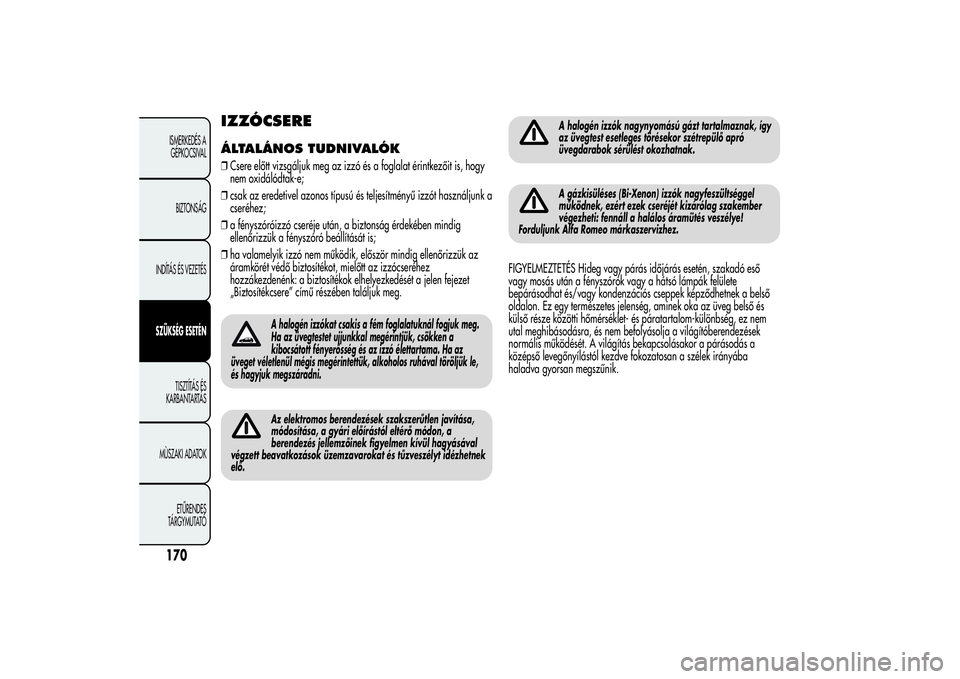

IZZÓCSEREÁLTALÁNOS TUDNIVALÓK❒Csere előtt vizsgáljuk meg az izzó és a foglalat érintkezőit is, hogy
nem oxidálódtak-e;
❒csak az eredetivel azonos típusú és teljesítményű izzót használjunk a
cseréhez;
❒a fényszóróizzó cseréje után, a biztonság érdekében mindig
ellenőrizzük a fényszóró beállítását is;
❒ha valamelyik izzó nem működik, először mindig ellenőrizzük az
áramkörét védő biztosítékot, mielőtt az izzócseréhez
hozzákezdenénk: a biztosítékok elhelyezkedését a jelen fejezet
„Biztosítékcsere” című részében találjuk meg.
A halogén izzókat csakis a fém foglalatuknál fogjuk meg.
Ha az üvegtestet ujjunkkal megérintjük, csökken a
kibocsátott fényerősség és az izzó élettartama. Ha az
üveget véletlenül mégis megérintettük, alkoholos ruhával töröljük le,
és hagyjuk megszáradni.Az elektromos berendezések szakszerűtlen javítása,
módosítása, a gyári előírástól eltérő módon, a
berendezés jellemzőinek figyelmen kívül hagyásával
végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek
elő.
A halogén izzók nagynyomású gázt tartalmaznak, így
az üvegtest esetleges törésekor szétrepülő apró
üvegdarabok sérülést okozhatnak.A gázkisüléses (Bi-Xenon) izzók nagyfeszültséggel
működnek, ezért ezek cseréjét kizárólag szakember
végezheti: fennáll a halálos áramütés veszélye!
Forduljunk Alfa Romeo márkaszervizhez.
FIGYELMEZTETÉS Hideg vagy párás időjárás esetén, szakadó eső
vagy mosás után a fényszórók vagy a hátsó lámpák felülete
bepárásodhat és/vagy kondenzációs cseppek képződhetnek a belső
oldalon. Ez egy természetes jelenség, aminek oka az üveg belső és
külső része közötti hőmérséklet- és páratartalom-különbség, ez nem
utal meghibásodásra, és nem befolyásolja a világítóberendezések
normális működését. A világítás bekapcsolásakor a párásodás a
középső levegőnyílástól kezdve fokozatosan a szélek irányába
haladva gyorsan megszűnik.
170ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

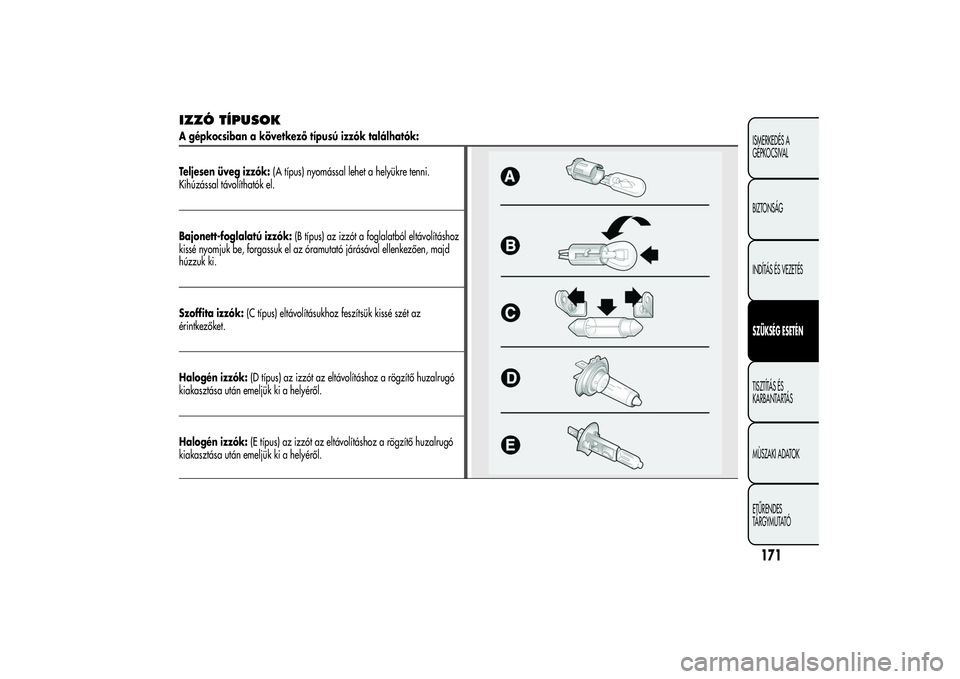

IZZÓ TÍPUSOKA gépkocsiban a következő típusú izzók találhatók:
Teljesen üveg izzók:(A típus) nyomással lehet a helyükre tenni.
Kihúzással távolíthatók el.Bajonett-foglalatú izzók:(B típus) az izzót a foglalatból eltávolításhoz
kissé nyomjuk be, forgassuk el az óramutató járásával ellenkezően, majd
húzzuk ki.
Szoffita izzók:(C típus) eltávolításukhoz feszítsük kissé szét az
érintkezőket.
Halogén izzók:(D típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
Halogén izzók:(E típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
171ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Izzók Típus Teljesítmény Hiv. Ábra
Első helyzetjelző/nappali menetjelző fények W21/5W 5/21W A
Hátsó helyzetjelző LED - -
Tompított fényszórók H7 55 W D
Távolsági fényszórók H7 55 W D
Távolsági/tompított (Bi-Xenon fényszórókkal szerelt változa-
tok) (egyes változatoknál/piacokon)F D1S -
Első irányjelzők 24 W modul 24 W B
Hátsó irányjelzők P21W 21 W B
Oldalsó irányjelzők WY5W 5 W A
Féklámpa LED - -
3. féklámpa LED - -
Rendszámtábla-világítás W5W 5 W A
Ködfényszóró H1 55 W E
Hátsó ködlámpa P21W 21 W B
Hátrameneti lámpa P21W 21 W B
Elülső mennyezeti lámpa C10W 10 W C
Csomagtér-világítás W5W 5 W A
Kesztyűtartó-megvilágítás C5W 5 W C
Ajtóküszöb világítás W5W 5 W A
