2013 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

A KAROSSZÉRIA ÁPOLÁSAFényezés
Ha a gépkocsi fényezése mélyen megsérül, a sérülést a rozsdásodás
kialakulásának megelőzése érdekében azonnal javíttassuk ki.
A karosszéria karbantartása mindenekelőtt az időnkénti lemosásból
áll, ennek gyakorisága az üzemeltetési és környezeti körülményektől
függ. Így például, ha erősen szennyezett levegőjű területeken vagy
sózott utakon közlekedünk, ajánlatos a gépkocsit gyakrabban mosni.
A gépkocsi mosásának helyes módja a következő:
❒automata mosóberendezés igénybevétele esetén a sérülés elkerülése
érdekében szereljük le a tetőantennát;
❒ha a gépkocsi mosásához nagynyomású mosót használunk, tartsunk
legalább 40 cm-es távolságot a karosszériától, hogy megóvjuk a
sérülésektől és elváltozásoktól. Ne feledjük, hogy hosszú távon
a vízmaradványok károsíthatják a gépkocsit;
❒kis nyomású vízsugárral nedvesítsük meg a karosszériát;
❒kis mennyiségű sampon vizes oldatába mártott szivaccsal töröljük
végig a karosszéria felületét, közben gyakran öblítsük bő vízben a
szivacsot;
❒bő vízzel öblítsük le a gépkocsit, majd levegősugárral vagy
szarvasbőrrel szárítsuk meg.
A szárítás során legyen gondunk a kevésbé látható helyekre is (pl.
ajtókeret, motorház és fényszórók, lámpák körüli üregek stb.), ahol a
víz tartósan megmaradhat. Ne mossuk a járművet, ha a karosszéria a
tűző naptól felforrósodott, vagy ha a motorháztető forró: a fényezés
elveszítheti csillogását.
A karosszéria külső, műanyagból készült szerelvényeit a normál
gépkocsimosás során követett eljárással kell tisztítani.
A tisztítószerek szennyezik a környezetet. A gépkocsit csak
olyan helyen szabad mosni, ahol a keletkezett szennyvíz
elvezetése és tisztítása megoldott.A fényezés esztétikai jellemzőinek megtartása érdekében
nem javasolt súroló hatású és/vagy fényesítő termékek
használata a jármű tisztítása során.
FIGYELMEZTETÉSEK
Lehetőleg kerüljük el a fák alatti parkolást; a fákról gyakran hulló
gyantás nedvektől mattá válhat a fényezés, és nő a korrózió
kialakulásának lehetősége.
Az esetleges madárürüléket azonnal, gondosan mossuk le, mert annak
savtartalma különösen káros a fényezett felületekre.
Ablakok
Mindig specifikus tisztítószereket és tiszta törlőruhát használjunk, hogy
az üvegek karcosodását és átlátszóságának megváltozását
elkerülhessük.
FIGYELMEZTETÉS A fűtőszálakon okozott sérülések elkerülése
érdekében a hátsó ablak belső felületét nagyon óvatosan, a
fűtőszálakkal párhuzamosan töröljük.
213ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

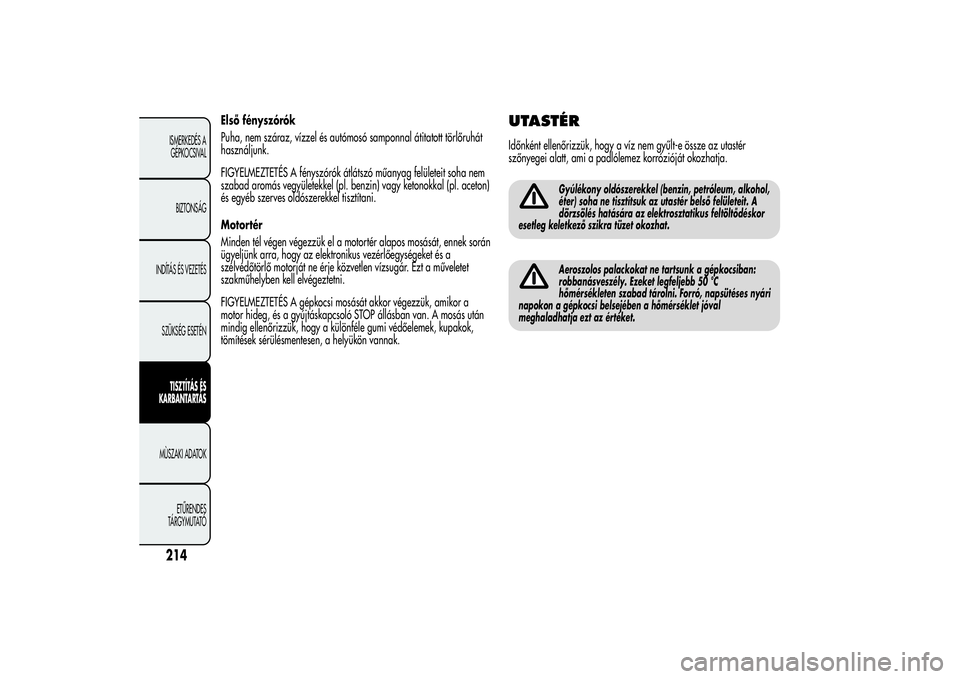

Első fényszórók
Puha, nem száraz, vízzel és autómosó samponnal átitatott törlőruhát
használjunk.
FIGYELMEZTETÉS A fényszórók átlátszó műanyag felületeit soha nem
szabad aromás vegyületekkel (pl. benzin) vagy ketonokkal (pl. aceton)
és egyéb szerves oldószerekkel tisztítani.
Motortér
Minden tél végen végezzük el a motortér alapos mosását, ennek során
ügyeljünk arra, hogy az elektronikus vezérlőegységeket és a
szélvédőtörlő motorját ne érje közvetlen vízsugár. Ezt a műveletet
szakműhelyben kell elvégeztetni.
FIGYELMEZTETÉS A gépkocsi mosását akkor végezzük, amikor a
motor hideg, és a gyújtáskapcsoló STOP állásban van. A mosás után
mindig ellenőrizzük, hogy a különféle gumi védőelemek, kupakok,
tömítések sérülésmentesen, a helyükön vannak.
UTASTÉRIdőnként ellenőrizzük, hogy a víz nem gyűlt-e össze az utastér
szőnyegei alatt, ami a padlólemez korrózióját okozhatja.
Gyúlékony oldószerekkel (benzin, petróleum, alkohol,
éter) soha ne tisztítsuk az utastér belső felületeit. A
dörzsölés hatására az elektrosztatikus feltöltődéskor
esetleg keletkező szikra tüzet okozhat.Aeroszolos palackokat ne tartsunk a gépkocsiban:
robbanásveszély. Ezeket legfeljebb 50 °C
hőmérsékleten szabad tárolni. Forró, napsütéses nyári
napokon a gépkocsi belsejében a hőmérséklet jóval
meghaladhatja ezt az értéket.
214ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

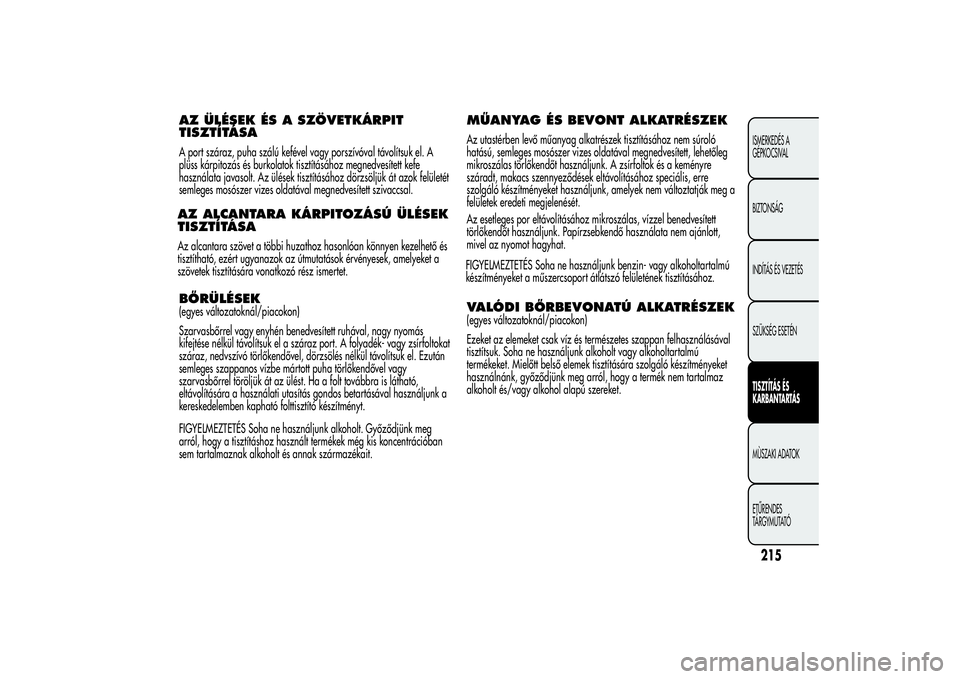

AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT
TISZTÍTÁSAA port száraz, puha szálú kefével vagy porszívóval távolítsuk el. A
plüss kárpitozás és burkolatok tisztításához megnedvesített kefe
használata javasolt. Az ülések tisztításához dörzsöljük át azok felületét
semleges mosószer vizes oldatával megnedvesített szivaccsal.BŐRÜLÉSEK(egyes változatoknál/piacokon)
Szarvasbőrrel vagy enyhén benedvesített ruhával, nagy nyomás
kifejtése nélkül távolítsuk el a száraz port. A folyadék- vagy zsírfoltokat
száraz, nedvszívó törlőkendővel, dörzsölés nélkül távolítsuk el. Ezután
semleges szappanos vízbe mártott puha törlőkendővel vagy
szarvasbőrrel töröljük át az ülést. Ha a folt továbbra is látható,
eltávolítására a használati utasítás gondos betartásával használjunk a
kereskedelemben kapható folttisztító készítményt.
FIGYELMEZTETÉS Soha ne használjunk alkoholt. Győződjünk meg
arról, hogy a tisztításhoz használt termékek még kis koncentrációban
sem tartalmaznak alkoholt és annak származékait.
MŰANYAG ÉS BEVONT ALKATRÉSZEKAz utastérben levő műanyag alkatrészek tisztításához nem súroló
hatású, semleges mosószer vizes oldatával megnedvesített, lehetőleg
mikroszálas törlőkendőt használjunk. A zsírfoltok és a keményre
száradt, makacs szennyeződések eltávolításához speciális, erre
szolgáló készítményeket használjunk, amelyek nem változtatják meg a
felületek eredeti megjelenését.
Az esetleges por eltávolításához mikroszálas, vízzel benedvesített
törlőkendőt használjunk. Papírzsebkendő használata nem ajánlott,
mivel az nyomot hagyhat.VALÓDI BŐRBEVONATÚ ALKATRÉSZEK(egyes változatoknál/piacokon)
Ezeket az elemeket csak víz és természetes szappan felhasználásával
tisztítsuk. Soha ne használjunk alkoholt vagy alkoholtartalmú
termékeket. Mielőtt belső elemek tisztítására szolgáló készítményeket
használnánk, győződjünk meg arról, hogy a termék nem tartalmaz
alkoholt és/vagy alkohol alapú szereket.
215ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
AZ ALCANTARA KÁRPITOZÁSÚ ÜLÉSEK
TISZTÍTÁSAAz alcantara szövet a többi huzathoz hasonlóan könnyen kezelhető és
tisztítható, ezért ugyanazok az útmutatások érvényesek, amelyeket a
szövetek tisztítására vonatkozó rész ismertet.FIGYELMEZTETÉS Soha ne használjunk benzin- vagy alkoholtartalmú
készítményeket a műszercsoport átlátszó felületének tisztításához.

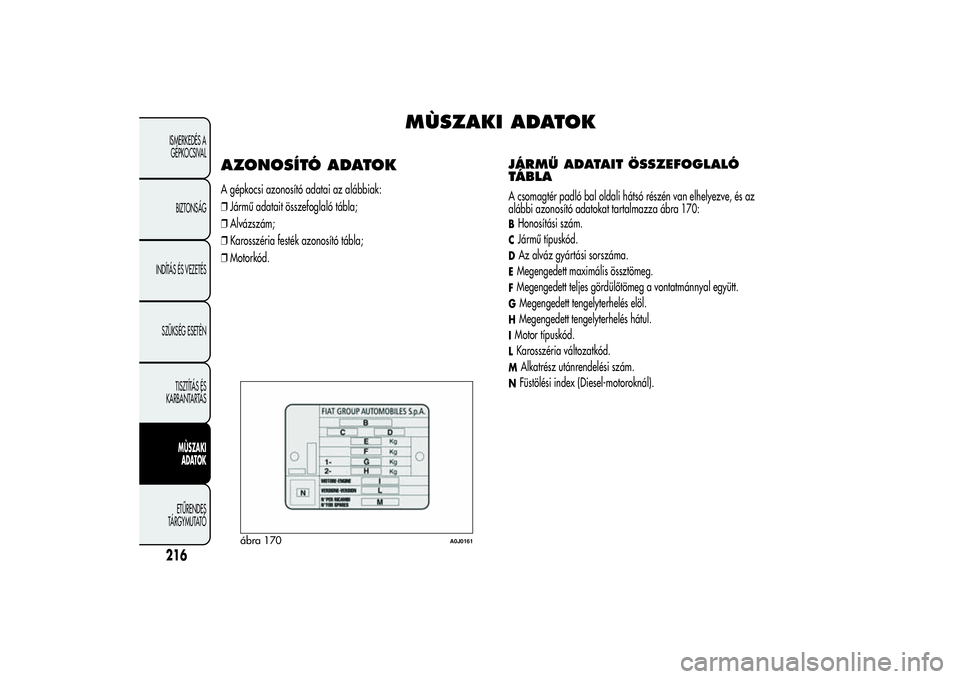

MÙSZAKI ADATOK
AZONOSÍTÓ ADATOKA gépkocsi azonosító adatai az alábbiak:
❒Jármű adatait összefoglaló tábla;
❒Alvázszám;
❒Karosszéria festék azonosító tábla;
❒Motorkód.
JÁRMŰ ADATAIT ÖSSZEFOGLALÓ
TÁBLAA csomagtér padló bal oldali hátsó részén van elhelyezve, és az
alábbi azonosító adatokat tartalmazza ábra 170:BHonosítási szám.CJármű típuskód.DAz alváz gyártási sorszáma.EMegengedett maximális össztömeg.FMegengedett teljes gördülőtömeg a vontatmánnyal együtt.GMegengedett tengelyterhelés elöl.HMegengedett tengelyterhelés hátul.IMotor típuskód.LKarosszéria változatkód.M
Alkatrész utánrendelési szám.
NFüstölési index (Diesel-motoroknál).
ábra 170
A0J0161
216ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

ALVÁZSZÁMAz alvázszám az utastér padlólemezébe van sajtolva, a jobb oldali
első ülés közelében.
Az A ábra 171 fedél előrecsúsztatásával válik láthatóvá.
A következő adatokat tartalmazza:
❒jármű típuskód (ZAR 955000);
❒az alváz gyártási sorszáma.KAROSSZÉRIA FESTÉK AZONOSÍTÓ
TÁBLAA csomagtértető belső felületén található, és az alábbi adatokat
tartalmazza ábra 172:
AA festék gyártója.
BA szín megnevezése.
CA szín Fiat kódja.
DA szín javítási és utánfényezési kódja.
MOTORSZÁMA motorszám a hengerblokk öntvénybe van besajtolva; a motor
típuskódját és gyártási sorszámát tartalmazza.
ábra 171
A0J0140
ábra 172
A0J0138
217ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

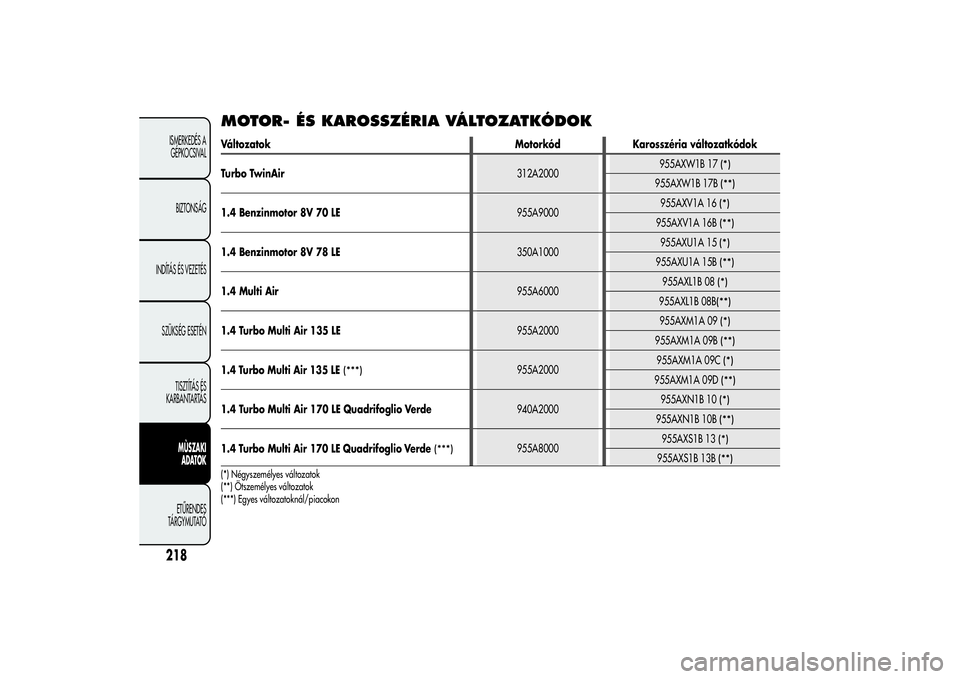

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOKVáltozatok Motorkód Karosszéria változatkódok
Turbo TwinAir312A2000955AXW1B 17
(*)
955AXW1B 17B
(**)
1.4 Benzinmotor 8V 70 LE955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Benzinmotor 8V 78 LE350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 Multi Air955A6000955AXL1B 08
(*)
955AXL1B 08B
(**)
1.4 Turbo Multi Air 135 LE955A2000955AXM1A 09
(*)
955AXM1A 09B
(**)
1.4 Turbo Multi Air 135 LE
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo Multi Air 170 LE Quadrifoglio Verde940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.4 Turbo Multi Air 170 LE Quadrifoglio Verde
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
(*) Négyszemélyes változatok
(**) Ötszemélyes változatok
(***) Egyes változatoknál/piacokon
218ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

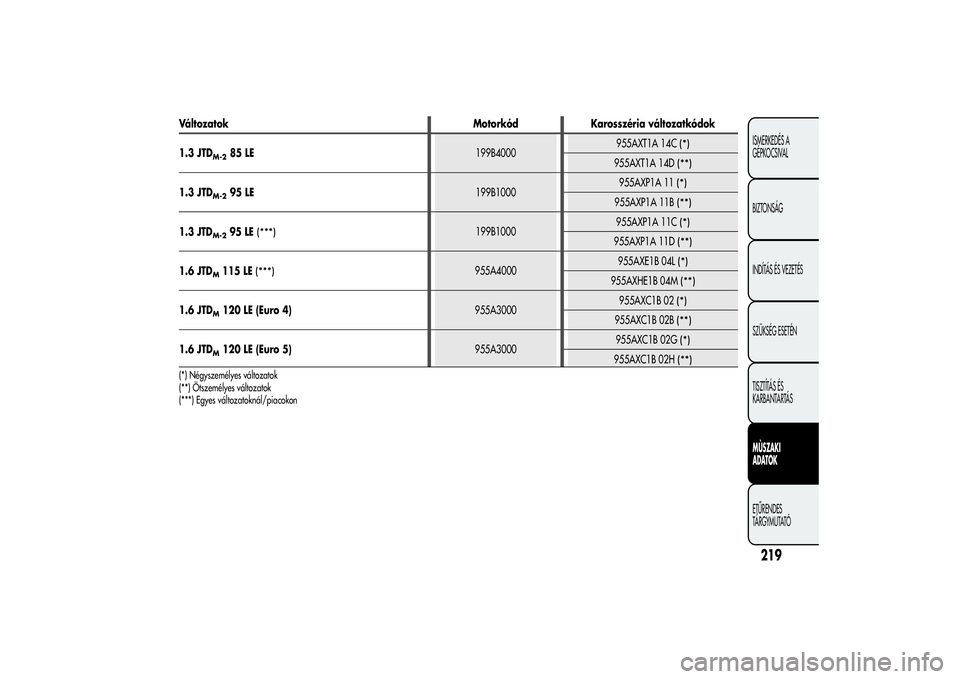

Változatok Motorkód Karosszéria változatkódok
1.3 JTD
M-2
85 LE199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
95 LE199B1000955AXP1A 11
(*)
955AXP1A 11B
(**)
1.3 JTD
M-2
95 LE
(***)
199B1000955AXP1A 11C
(*)
955AXP1A 11D
(**)
1.6 JTD
M115 LE
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 LE (Euro 4)955A3000955AXC1B 02
(*)
955AXC1B 02B
(**)
1.6 JTD
M120 LE (Euro 5)955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) Négyszemélyes változatok
(**) Ötszemélyes változatok
(***) Egyes változatoknál/piacokon
219ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

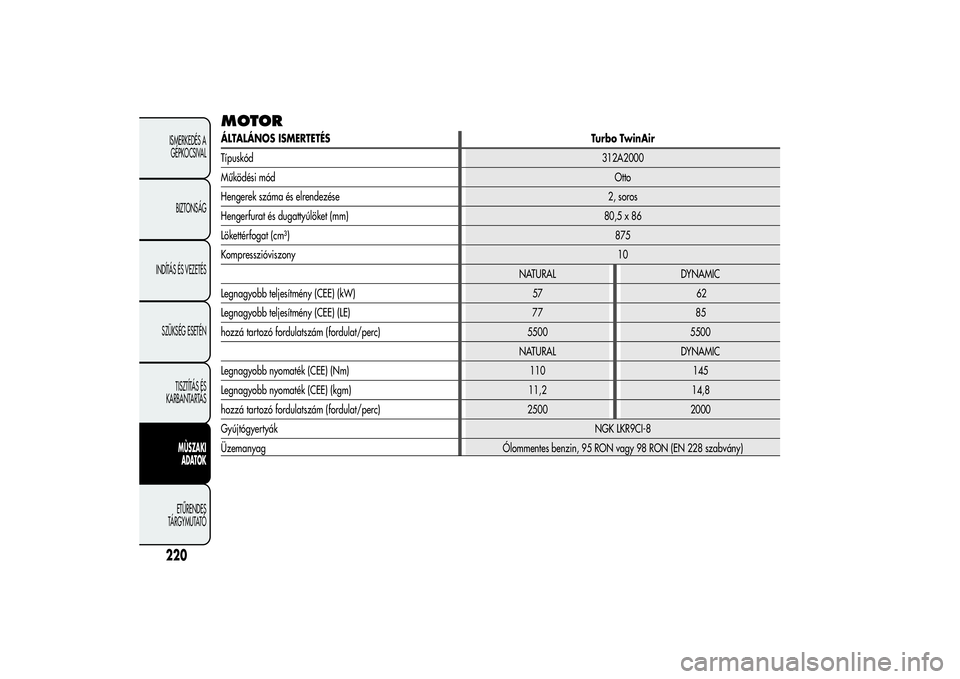

MOTORÁLTALÁNOS ISMERTETÉS Turbo TwinAir
Típuskód312A2000
Működési módOtto
Hengerek száma és elrendezése 2, soros
Hengerfurat és dugattyúlöket (mm) 80,5 x 86
Lökettérfogat (cm³)875
Kompresszióviszony10
NATURAL DYNAMIC
Legnagyobb teljesítmény (CEE) (kW)
Legnagyobb teljesítmény (CEE) (LE)
hozzá tartozó fordulatszám (fordulat/perc) 5500 5500
NATURAL DYNAMIC
Legnagyobb nyomaték (CEE) (Nm) 1 145
Legnagyobb nyomaték (CEE) (kgm) 1 , 1 ,
hozzá tartozó fordulatszám (fordulat/perc) 2 00 2000
GyújtógyertyákNGK LKR9CI-8
Üzemanyag Ólommentes benzin, 95 RON vagy 98 RON (EN 228 szabvány)
220ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ
77
10
12
548 85 57 62
