2013 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

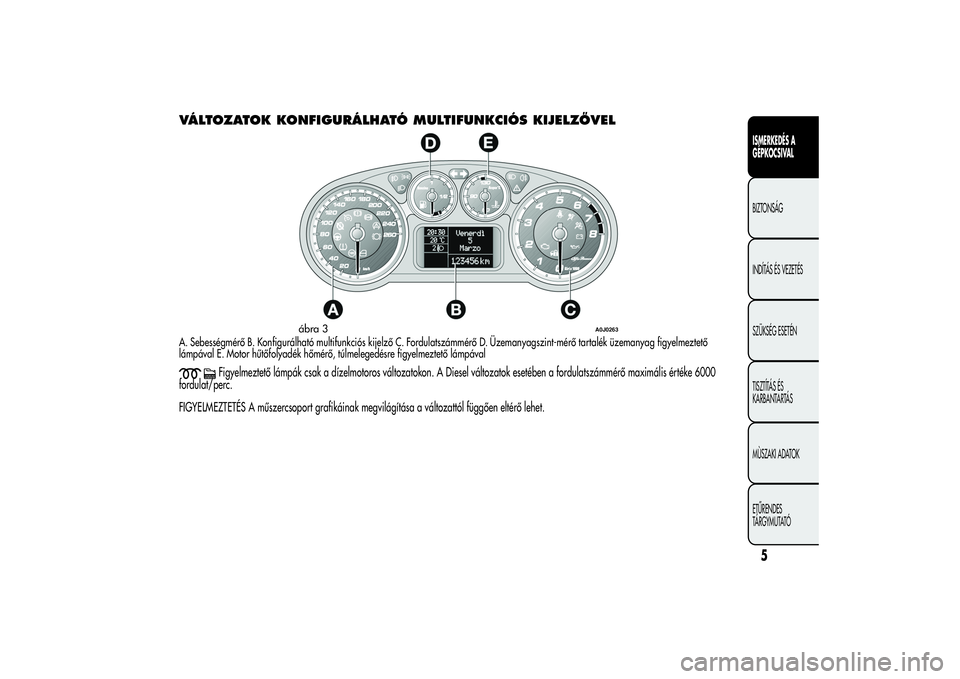

VÁLTOZATOK KONFIGURÁLHATÓ MULTIFUNKCIÓS KIJELZŐVELA. Sebességmérő B. Konfigurálható multifunkciós kijelző C. Fordulatszámmérő D. Üzemanyagszint-mérő tartalék üzemanyag figyelmeztető
lámpával E. Motor hűtőfolyadék hőmérő, túlmelegedésre figyelmeztető lámpával
Figyelmeztető lámpák csak a dízelmotoros változatokon. A Diesel változatok esetében a fordulatszámmérő maximális értéke 6000
fordulat/perc.
FIGYELMEZTETÉS A műszercsoport grafikáinak megvilágítása a változattól függően eltérő lehet.
ábra 3
A0J0263
5ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

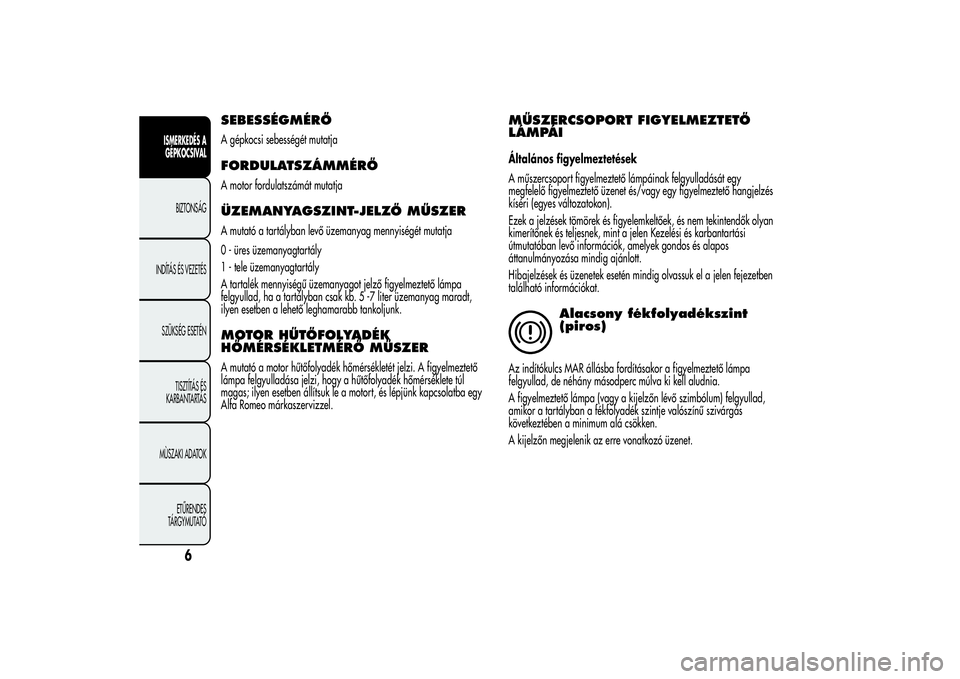

SEBESSÉGMÉRŐA gépkocsi sebességét mutatjaFORDULATSZÁMMÉRŐA motor fordulatszámát mutatjaÜZEMANYAGSZINT-JELZŐ MŰSZERA mutató a tartályban levő üzemanyag mennyiségét mutatja
0 - üres üzemanyagtartály
1 - tele üzemanyagtartály
A tartalék mennyiségű üzemanyagot jelző figyelmeztető lámpa
felgyullad, ha a tartályban csak kb. 5 -7 liter üzemanyag maradt,
ilyen esetben a lehető leghamarabb tankoljunk.MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZERA mutató a motor hűtőfolyadék hőmérsékletét jelzi. A figyelmeztető
lámpa felgyulladása jelzi, hogy a hűtőfolyadék hőmérséklete túl
magas; ilyen esetben állítsuk le a motort, és lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.
MŰSZERCSOPORT FIGYELMEZTETŐ
LÁMPÁIÁltalános figyelmeztetések
A műszercsoport figyelmeztető lámpáinak felgyulladását egy
megfelelő figyelmeztető üzenet és/vagy egy figyelmeztető hangjelzés
kíséri (egyes változatokon).
Ezek a jelzések tömörek és figyelemkeltőek, és nem tekintendők olyan
kimerítőnek és teljesnek, mint a jelen Kezelési és karbantartási
útmutatóban levő információk, amelyek gondos és alapos
áttanulmányozása mindig ajánlott.
Hibajelzések és üzenetek esetén mindig olvassuk el a jelen fejezetben
található információkat.
Alacsony fékfolyadékszint
(piros)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
A figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) felgyullad,
amikor a tartályban a fékfolyadék szintje valószínű szivárgás
következtében a minimum alá csökken.
A kijelzőn megjelenik az erre vonatkozó üzenet.
6
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

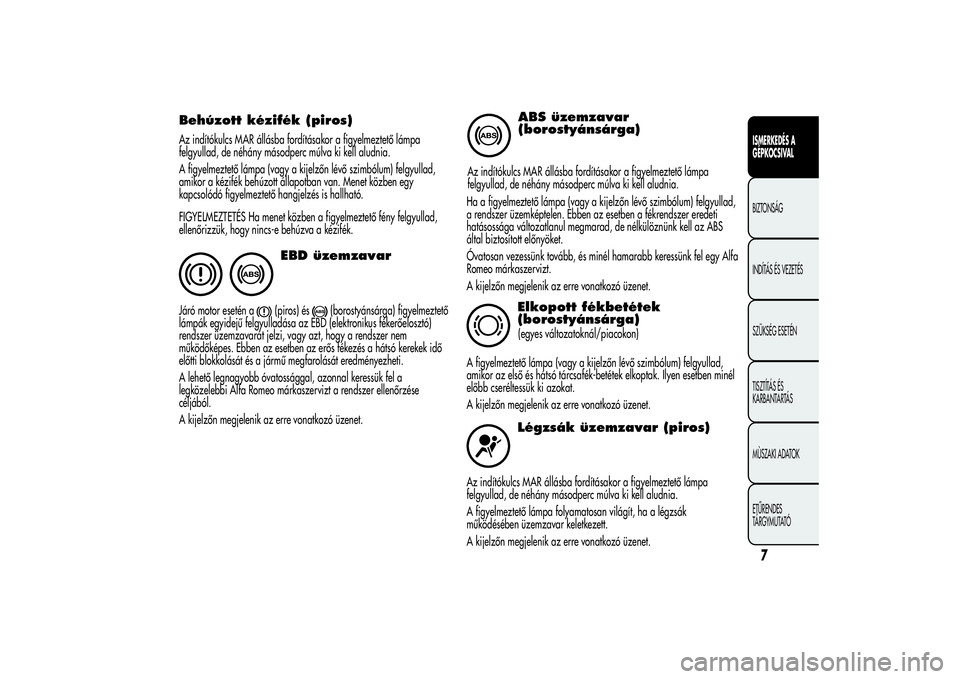

Behúzott kézifék (piros)Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
A figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) felgyullad,
amikor a kézifék behúzott állapotban van. Menet közben egy
kapcsolódó figyelmeztető hangjelzés is hallható.
FIGYELMEZTETÉS Ha menet közben a figyelmeztető fény felgyullad,
ellenőrizzük, hogy nincs-e behúzva a kézifék.
EBD üzemzavar
Járó motor esetén a
(piros) és
(borostyánsárga) figyelmeztető
lámpák egyidejű felgyulladása az EBD (elektronikus fékerőelosztó)
rendszer üzemzavarát jelzi, vagy azt, hogy a rendszer nem
működőképes. Ebben az esetben az erős fékezés a hátsó kerekek idő
előtti blokkolását és a jármű megfarolását eredményezheti.
A lehető legnagyobb óvatossággal, azonnal keressük fel a
legközelebbi Alfa Romeo márkaszervizt a rendszer ellenőrzése
céljából.
A kijelzőn megjelenik az erre vonatkozó üzenet.
ABS üzemzavar
(borostyánsárga)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) felgyullad,
a rendszer üzemképtelen. Ebben az esetben a fékrendszer eredeti
hatásossága változatlanul megmarad, de nélkülöznünk kell az ABS
által biztosított előnyöket.
Óvatosan vezessünk tovább, és minél hamarabb keressünk fel egy Alfa
Romeo márkaszervizt.
A kijelzőn megjelenik az erre vonatkozó üzenet.
Elkopott fékbetétek
(borostyánsárga)(egyes változatoknál/piacokon)
A figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) felgyullad,
amikor az első és hátsó tárcsafék-betétek elkoptak. Ilyen esetben minél
előbb cseréltessük ki azokat.
A kijelzőn megjelenik az erre vonatkozó üzenet.Légzsák üzemzavar (piros)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
A figyelmeztető lámpa folyamatosan világít, ha a légzsák
működésében üzemzavar keletkezett.
A kijelzőn megjelenik az erre vonatkozó üzenet.
7ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Ha a
figyelmeztető lámpa nem gyullad fel az
indítókulcs MAR állásba fordítása után, vagy menet
közben égve marad (a kijelzőn megjelenő üzenettel
együtt), ez a visszatartó biztonsági rendszer lehetséges hibáját
jelzi; ilyen esetben a légzsákok vagy az övfeszítők ütközés
esetén nem működnek, vagy ritka esetben előfordulhat, hogy
tévesen működésbe lépnek. Ilyenkor a továbbhaladás előtt
lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel a rendszer
azonnali ellenőrzése céljából.
A
figyelmeztető lámpa meghibásodását az utas
oldali légzsák kikapcsolt állapotára figyelmeztető
lámpának a normális 4 másodpercnél hosszabb idejű
villogása jelezi. Emellett a légzsák rendszer automatikusan
kikapcsolja az utas oldali (egyes változatoknál/piacokon elülső
és oldalsó) légzsákok működtetését. Ilyen esetben előfordulhat,
hogy afigyelmeztető lámpa nem jelzi a passzív biztonsági
rendszer esetleges hibáit. Ilyenkor a továbbhaladás előtt lépjünk
kapcsolatba egy Alfa Romeo márkaszervizzel a rendszer
azonnali ellenőrzése céljából.Utas oldali légzsák/
oldallégzsákok kikapcsolva
(borostyánsárga)
A
figyelmeztető lámpa felgyullad, amikor az utas oldali elülső és
oldallégzsák működtetése ki van kapcsolva.
Az utas oldali légzsákok bekapcsolt állapotában az indítókulcs MAR
állásba fordításakor a
figyelmeztető lámpa néhány másodpercre
felgyullad, majd néhány másodpercig villog, végül kialszik.
A
figyelmeztető lámpa üzemképtelenségét afigyelmeztető lámpa felgyulladása jelzi. Emellett a
légzsák rendszer automatikusan kikapcsolja az utas
oldali (egyes változatoknál az elülső és oldalsó) légzsákok
működtetését. Ilyenkor a továbbhaladás előtt lépjünk
kapcsolatba egy Alfa Romeo márkaszervizzel a rendszer
azonnali ellenőrzése céljából.
Biztonsági öv nincs becsatolva
(piros)(egyes változatoknál/piacokon)
A gépkocsi álló helyzetében a figyelmeztető lámpa felgyullad és
folyamatosan világít, ha a vezető oldali biztonsági öv nincs
becsatolva.
Menet közben a figyelmeztető lámpa villogó fénnyel gyullad fel
figyelmeztető hangjelzés (buzzer) kíséretében, ha az első ülések
biztonsági övei nem megfelelően vannak becsatolva.
Az S.B.R. (Seat Belt Reminder) rendszer hangjelzésének állandó
kikapcsolása érdekében forduljunk Alfa Romeo márkaszervizhez. A
rendszer újraaktiválása a Setup menün keresztül lehetséges.
8
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

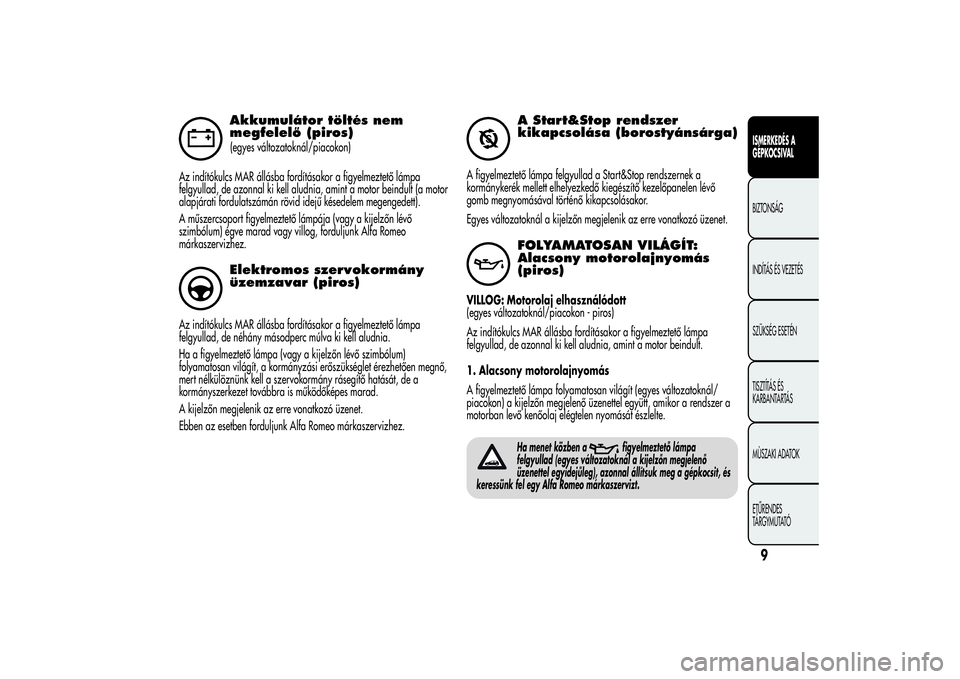

Akkumulátor töltés nem
megfelelő (piros)(egyes változatoknál/piacokon)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de azonnal ki kell aludnia, amint a motor beindult (a motor
alapjárati fordulatszámán rövid idejű késedelem megengedett).
A műszercsoport figyelmeztető lámpája (vagy a kijelzőn lévő
szimbólum) égve marad vagy villog, forduljunk Alfa Romeo
márkaszervizhez.Elektromos szervokormány
üzemzavar (piros)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum)
folyamatosan világít, a kormányzási erőszükséglet érezhetően megnő,
mert nélkülöznünk kell a szervokormány rásegítő hatását, de a
kormányszerkezet továbbra is működőképes marad.
A kijelzőn megjelenik az erre vonatkozó üzenet.
Ebben az esetben forduljunk Alfa Romeo márkaszervizhez.
A Start&Stop rendszer
kikapcsolása (borostyánsárga)
A figyelmeztető lámpa felgyullad a Start&Stop rendszernek a
kormánykerék mellett elhelyezkedő kiegészítő kezelőpanelen lévő
gomb megnyomásával történő kikapcsolásakor.
Egyes változatoknál a kijelzőn megjelenik az erre vonatkozó üzenet.
FOLYAMATOSAN VILÁGÍT:
Alacsony motorolajnyomás
(piros)
VILLOG: Motorolaj elhasználódott
(egyes változatoknál/piacokon - piros)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de azonnal ki kell aludnia, amint a motor beindult.
1. Alacsony motorolajnyomás
A figyelmeztető lámpa folyamatosan világít (egyes változatoknál/
piacokon) a kijelzőn megjelenő üzenettel együtt, amikor a rendszer a
motorban levő kenőolaj elégtelen nyomását észlelte.
Ha menet közben a
figyelmeztető lámpa
felgyullad (egyes változatoknál a kijelzőn megjelenő
üzenettel egyidejűleg), azonnal állítsuk meg a gépkocsit, és
keressünk fel egy Alfa Romeo márkaszervizt.
9ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

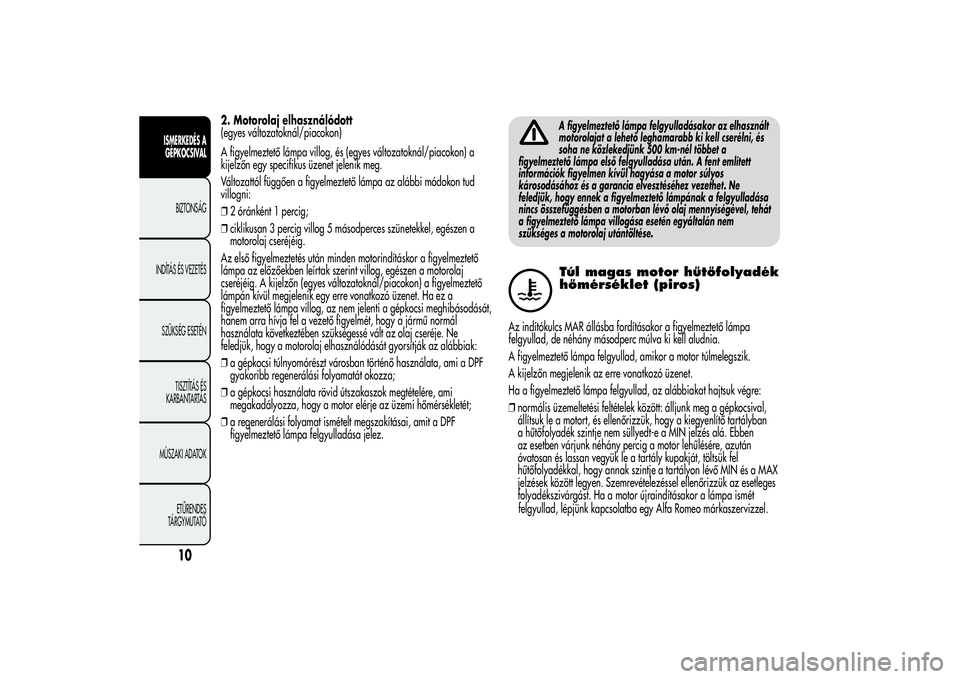

2. Motorolaj elhasználódott
(egyes változatoknál/piacokon)
A figyelmeztető lámpa villog, és (egyes változatoknál/piacokon) a
kijelzőn egy specifikus üzenet jelenik meg.
Változattól függően a figyelmeztető lámpa az alábbi módokon tud
villogni:
❒2 óránként 1 percig;
❒ciklikusan 3 percig villog 5 másodperces szünetekkel, egészen a
motorolaj cseréjéig.
Az első figyelmeztetés után minden motorindításkor a figyelmeztető
lámpa az előzőekben leírtak szerint villog, egészen a motorolaj
cseréjéig. A kijelzőn (egyes változatoknál/piacokon) a figyelmeztető
lámpán kívül megjelenik egy erre vonatkozó üzenet. Ha ez a
figyelmeztető lámpa villog, az nem jelenti a gépkocsi meghibásodását,
hanem arra hívja fel a vezető figyelmét, hogy a jármű normál
használata következtében szükségessé vált az olaj cseréje. Ne
feledjük, hogy a motorolaj elhasználódását gyorsítják az alábbiak:
❒a gépkocsi túlnyomórészt városban történő használata, ami a DPF
gyakoribb regenerálási folyamatát okozza;
❒a gépkocsi használata rövid útszakaszok megtételére, ami
megakadályozza, hogy a motor elérje az üzemi hőmérsékletét;
❒a regenerálási folyamat ismételt megszakításai, amit a DPF
figyelmeztető lámpa felgyulladása jelez.
A figyelmeztető lámpa felgyulladásakor az elhasznált
motorolajat a lehető leghamarabb ki kell cserélni, és
soha ne közlekedjünk 500 km-nél többet a
figyelmeztető lámpa első felgyulladása után. A fent említett
információk figyelmen kívül hagyása a motor súlyos
károsodásához és a garancia elvesztéséhez vezethet. Ne
feledjük, hogy ennek a figyelmeztető lámpának a felgyulladása
nincs összefüggésben a motorban lévő olaj mennyiségével, tehát
a figyelmeztető lámpa villogása esetén egyáltalán nem
szükséges a motorolaj utántöltése.Túl magas motor hűtőfolyadék
hőmérséklet (piros)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
A figyelmeztető lámpa felgyullad, amikor a motor túlmelegszik.
A kijelzőn megjelenik az erre vonatkozó üzenet.
Ha a figyelmeztető lámpa felgyullad, az alábbiakat hajtsuk végre:
❒normális üzemeltetési feltételek között: álljunk meg a gépkocsival,
állítsuk le a motort, és ellenőrizzük, hogy a kiegyenlítő tartályban
a hűtőfolyadék szintje nem süllyedt-e a MIN jelzés alá. Ebben
az esetben várjunk néhány percig a motor lehűlésére, azután
óvatosan és lassan vegyük le a tartály kupakját, töltsük fel
hűtőfolyadékkal, hogy annak szintje a tartályon lévő MIN és a MAX
jelzések között legyen. Szemrevételezéssel ellenőrizzük az esetleges
folyadékszivárgást. Ha a motor újraindításakor a lámpa ismét
10
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
felgyullad, lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.

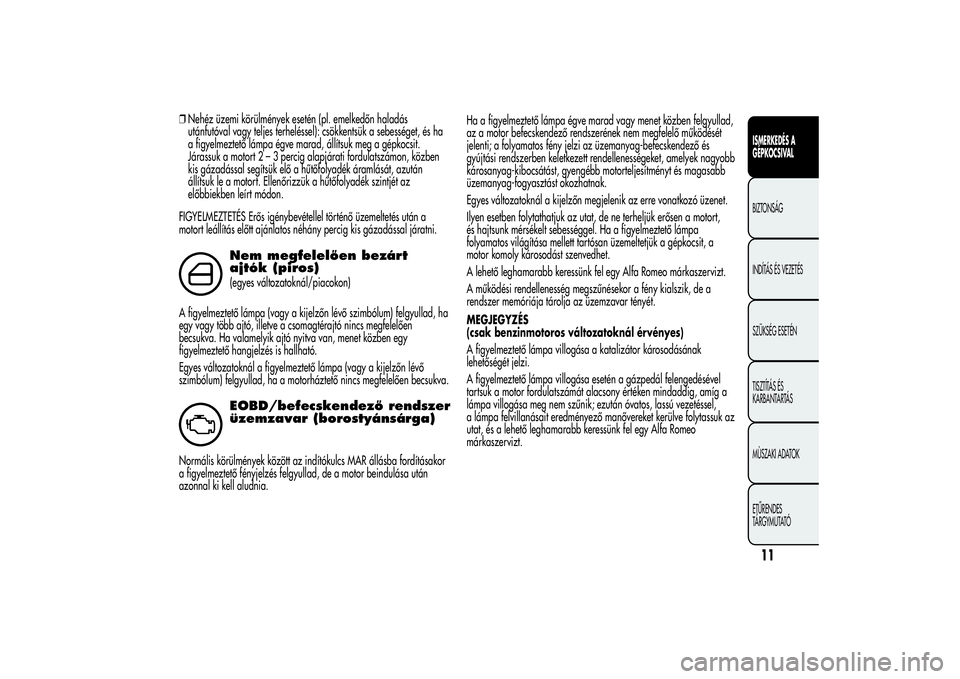

❒Nehéz üzemi körülmények esetén (pl. emelkedőn haladás
utánfutóval vagy teljes terheléssel): csökkentsük a sebességet, és ha
a figyelmeztető lámpa égve marad, állítsuk meg a gépkocsit.
Járassuk a motort2–3percigalapjárati fordulatszámon, közben
kis gázadással segítsük elő a hűtőfolyadék áramlását, azután
állítsuk le a motort. Ellenőrizzük a hűtőfolyadék szintjét az
előbbiekben leírt módon.
FIGYELMEZTETÉS Erős igénybevétellel történő üzemeltetés után a
motort leállítás előtt ajánlatos néhány percig kis gázadással járatni.
Nem megfelelően bezárt
ajtók (piros)(egyes változatoknál/piacokon)
A figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) felgyullad, ha
egy vagy több ajtó, illetve a csomagtérajtó nincs megfelelően
becsukva. Ha valamelyik ajtó nyitva van, menet közben egy
figyelmeztető hangjelzés is hallható.
Egyes változatoknál a figyelmeztető lámpa (vagy a kijelzőn lévő
szimbólum) felgyullad, ha a motorháztető nincs megfelelően becsukva.EOBD/befecskendező rendszer
üzemzavar (borostyánsárga)
Normális körülmények között az indítókulcs MAR állásba fordításakor
a figyelmeztető fényjelzés felgyullad, de a motor beindulása után
azonnal ki kell aludnia.Ha a figyelmeztető lámpa égve marad vagy menet közben felgyullad,
az a motor befecskendező rendszerének nem megfelelő működését
jelenti; a folyamatos fény jelzi az üzemanyag-befecskendező és
gyújtási rendszerben keletkezett rendellenességeket, amelyek nagyobb
károsanyag-kibocsátást, gyengébb motorteljesítményt és magasabb
üzemanyag-fogyasztást okozhatnak.
Egyes változatoknál a kijelzőn megjelenik az erre vonatkozó üzenet.
Ilyen esetben folytathatjuk az utat, de ne terheljük erősen a motort,
és hajtsunk mérsékelt sebességgel. Ha a figyelmeztető lámpa
folyamatos világítása mellett tartósan üzemeltetjük a gépkocsit, a
motor komoly károsodást szenvedhet.
A lehető leghamarabb keressünk fel egy Alfa Romeo márkaszervizt.
A működési rendellenesség megszűnésekor a fény kialszik, de a
rendszer memóriája tárolja az üzemzavar tényét.
MEGJEGYZÉS
(csak benzinmotoros változatoknál érvényes)
A figyelmeztető lámpa villogása a katalizátor károsodásának
lehetőségét jelzi.
A figyelmeztető lámpa villogása esetén a gázpedál felengedésével
tartsuk a motor fordulatszámát alacsony értéken mindaddig, amíg a
lámpa villogása meg nem szűnik; ezután óvatos, lassú vezetéssel,
a lámpa felvillanásait eredményező manővereket kerülve folytassuk az
utat, és a lehető leghamarabb keressünk fel egy Alfa Romeo
márkaszervizt.
11ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

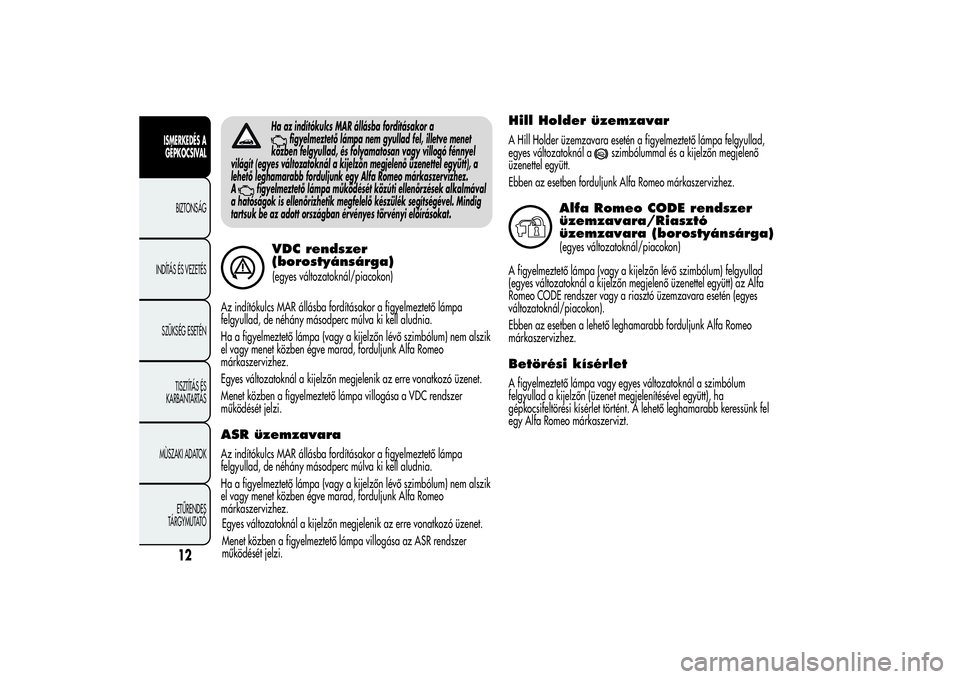

Ha az indítókulcs MAR állásba fordításakor a
figyelmeztető lámpa nem gyullad fel, illetve menet
közben felgyullad, és folyamatosan vagy villogó fénnyel
világít (egyes változatoknál a kijelzőn megjelenő üzenettel együtt), a
lehető leghamarabb forduljunk egy Alfa Romeo márkaszervizhez.
A
figyelmeztető lámpa működését közúti ellenőrzések alkalmával
a hatóságok is ellenőrizhetik megfelelő készülék segítségével. Mindig
tartsuk be az adott országban érvényes törvényi előírásokat.
VDC rendszer
(borostyánsárga)(egyes változatoknál/piacokon)
Az indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) nem alszik
el vagy menet közben égve marad, forduljunk Alfa Romeo
márkaszervizhez.
Egyes változatoknál a kijelzőn megjelenik az erre vonatkozó üzenet.
Menet közben a figyelmeztető lámpa villogása a VDC rendszer
működését jelzi.
ASR üzemzavaraAz indítókulcs MAR állásba fordításakor a figyelmeztető lámpa
felgyullad, de néhány másodperc múlva ki kell aludnia.
Ha a figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) nem alszik
el vagy menet közben égve marad, forduljunk Alfa Romeo
márkaszervizhez.
Egyes változatoknál a kijelzőn megjelenik az erre vonatkozó üzenet.
Menet közben a figyelmeztető lámpa villogása az ASR rendszer
működését jelzi.
Hill Holder üzemzavarA Hill Holder üzemzavara esetén a figyelmeztető lámpa felgyullad,
egyes változatoknál a
szimbólummal és a kijelzőn megjelenő
üzenettel együtt.
Ebben az esetben forduljunk Alfa Romeo márkaszervizhez.
Alfa Romeo CODE rendszer
üzemzavara/Riasztó
üzemzavara (borostyánsárga)(egyes változatoknál/piacokon)
A figyelmeztető lámpa (vagy a kijelzőn lévő szimbólum) felgyullad
(egyes változatoknál a kijelzőn megjelenő üzenettel együtt) az Alfa
Romeo CODE rendszer vagy a riasztó üzemzavara esetén (egyes
változatoknál/piacokon).
Ebben az esetben a lehető leghamarabb forduljunk Alfa Romeo
márkaszervizhez.
Betörési kísérletA figyelmeztető lámpa vagy egyes változatoknál a szimbólum
felgyullad a kijelzőn (üzenet megjelenítésével együtt), ha
gépkocsifeltörési kísérlet történt. A lehető leghamarabb keressünk fel
egy Alfa Romeo márkaszervizt.
12
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
