2013.5 Peugeot 308 CC Инструкция по эксплуатации (in Russian)

1
31
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

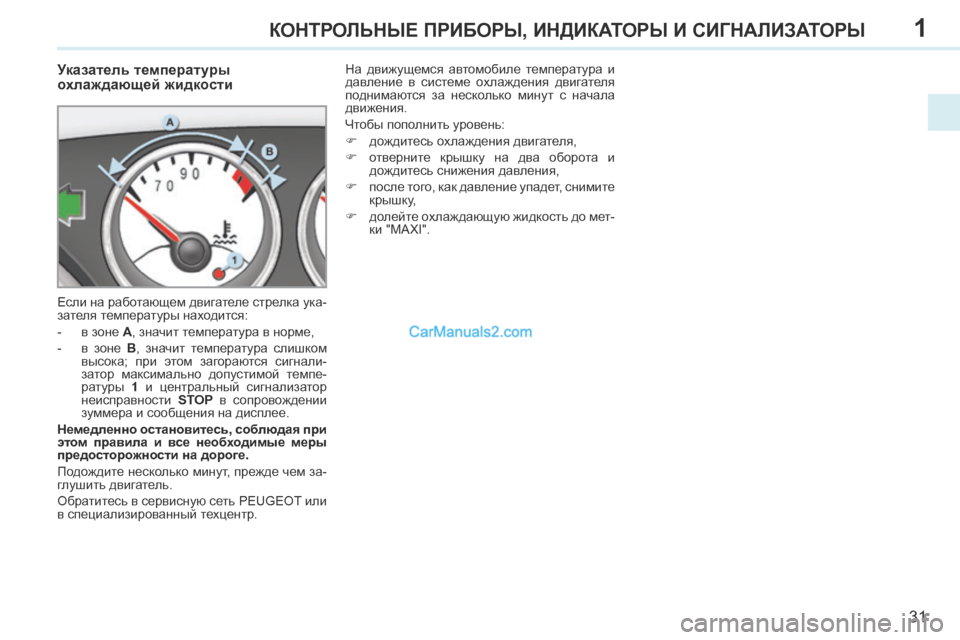

Указатель температуры
охлаждающей жидкости
Если на работающем двигателе стрелка ука-
зателя температуры находится:
- в зоне A , значит температура в норме,
- в зоне B , значит температура слишком
высока; при этом загораются сигнали-
затор максимально допустимой темпе-
ратуры 1 и центральный сигнализатор
неисправности STOP в сопровождении
зуммера и сообщения на дисплее.
Немедленно остановитесь, соблюдая при
этом правила и все необходимые меры
предосторожности на дороге.
Подождите несколько минут, прежде чем за-
глушить двигатель.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр. На движущемся автомобиле температура и
давление в системе охлаждения двигателя
поднимаются за несколько минут с начала
движения.
Чтобы пополнить уровень:
 дождитесь охлаждения двигателя,
 отверните крышку на два оборота и
дождитесь снижения давления,
 после того, как давление упадет, снимите крышку,
 долейте охлаждающую жидкость до мет- ки "MAXI".

1
i
32
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

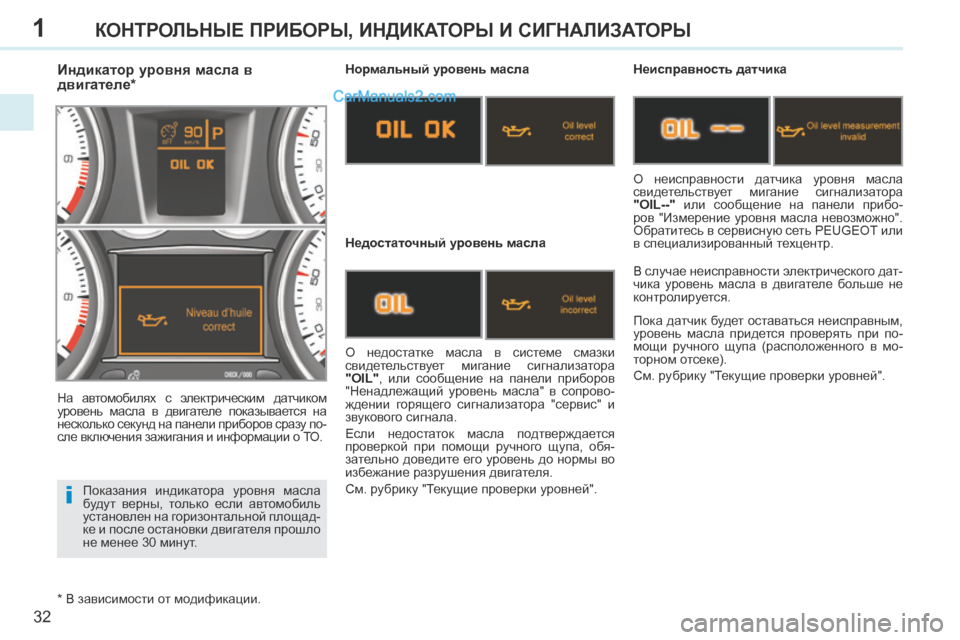

Показания индикатора уровня масла
будут верны, только если автомобиль
установлен на горизонтальной площад-
ке и после остановки двигателя прошло
не менее 30 минут.
Индикатор уровня масла в
двигателе * Нормальный уровень масла
Недостаточный уровень масла Неисправность датчика
В случае неисправности электрического дат-
чика уровень масла в двигателе больше не
контролируется.
О недостатке масла в системе смазки
свидетельствует мигание сигнализатора
"OIL" , или сообщение на панели приборов
"Ненадлежащий уровень масла" в сопрово-
ждении горящего сигнализатора "сервис" и
звукового сигнала.
Если недостаток масла подтверждается
проверкой при помощи ручного щупа, обя-
зательно доведите его уровень до нормы во
избежание разрушения двигателя.
См. рубрику "Текущие проверки уровней". О неисправности датчика уровня масла
свидетельствует мигание сигнализатора
"OIL--" или сообщение на панели прибо-
ров "Измерение уровня масла невозможно".
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Пока датчик будет оставаться неисправным,
уровень масла придется проверять при по-
мощи ручного щупа (расположенного в мо-
торном отсеке).
См. рубрику "Текущие проверки уровней".
На автомобилях с электрическим датчиком
уровень масла в двигателе показывается на
несколько секунд на панели приборов сразу по-
сле включения зажигания и информации о ТО.
* В зависимости от модификации.

1
33
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

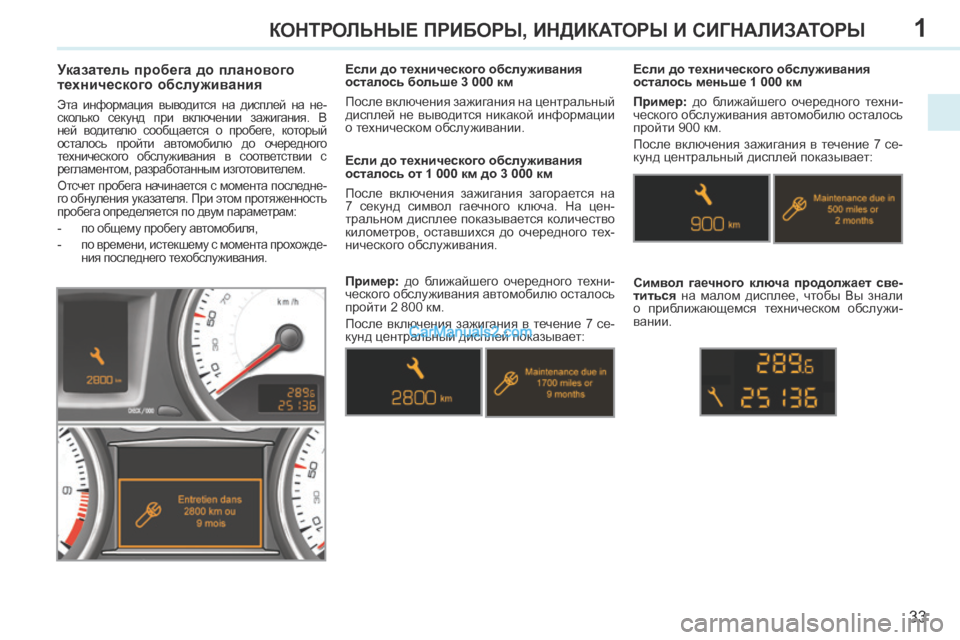

Указатель пробега до планового
технического обслуживания
Эта информация выводится на дисплей на не-
сколько секунд при включении зажигания. В
ней водителю сообщается о пробеге, который
осталось пройти автомобилю до очередного
технического обслуживания в соответствии с
регламентом, разработанным изготовителем.
Отсчет пробега начинается с момента последне-
го обнуления указателя. При этом протяженность
пробега определяется по двум параметрам:
- по общему пробегу автомобиля,
- по времени, истекшему с момента прохожде-ния последнего техобслуживания.
Если до технического обслуживания
осталось от 1 000 км до 3 000 км
После включения зажигания загорается на
7 секунд символ гаечного ключа. На цен-
тральном дисплее показывается количество
километров, оставшихся до очередного тех-
нического обслуживания. Если до технического обслуживания
осталось меньше 1 000 км
Пример:
до ближайшего очередного техни-
ческого обслуживания автомобилю осталось
пройти 900 км.
После включения зажигания в течение 7 се-
кунд центральный дисплей показывает:
Символ гаечного ключа продолжает све-
титься на малом дисплее, чтобы Вы знали
о приближающемся техническом обслужи-
вании.
Если до технического обслуживания
осталось больше 3 000 км
После включения зажигания на центральный
дисплей не выводится никакой информации
о техническом обслуживании.
Пример:
до ближайшего очередного техни-
ческого обслуживания автомобилю осталось
пройти 2 800 км.
После включения зажигания в течение 7 се-
кунд центральный дисплей показывает:

1
i
i
34
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

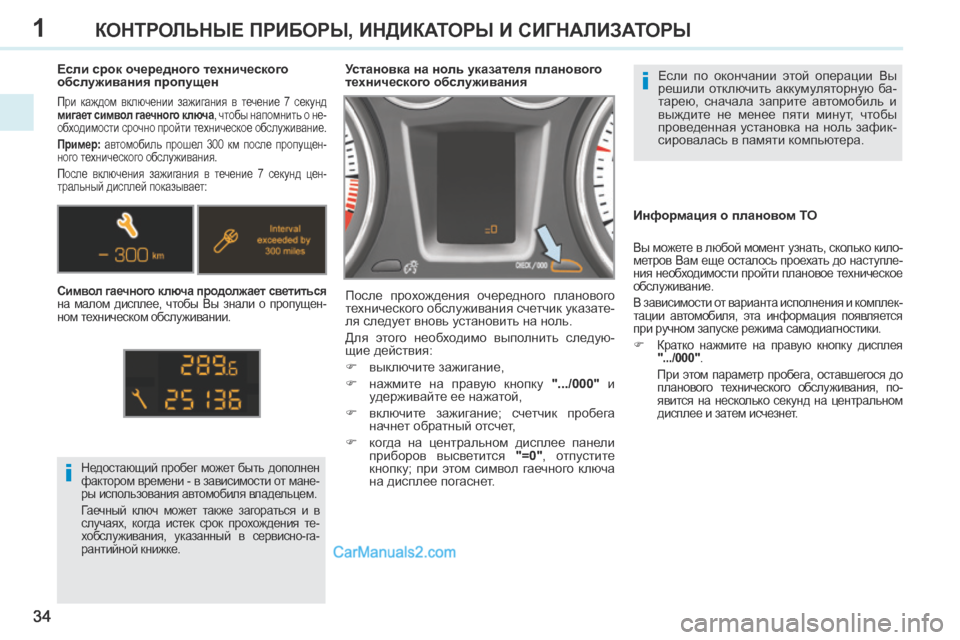

Если по окончании этой операции Вы
решили отключить аккумуляторную ба-
тарею, сначала заприте автомобиль и
выждите не менее пяти минут, чтобы
проведенная установка на ноль зафик-
сировалась в памяти компьютера.
Установка на ноль указателя планового
технического обслуживания
После прохождения очередного планового
технического обслуживания счетчик указате-
ля следует вновь установить на ноль.
Для этого необходимо выполнить следую-
щие действия:
 выключите зажигание,
 нажмите на правую кнопку
".../000" и
удерживайте ее нажатой,
 включите зажигание; счетчик пробега начнет обратный отсчет,
 когда на центральном дисплее панели приборов высветится "=0" , отпустите
кнопку; при этом символ гаечного ключа
на дисплее погаснет.
Недостающий пробег может быть дополнен
фактором времени - в зависимости от мане-
ры использования автомобиля владельцем.
Гаечный ключ может также загораться и в
случаях, когда истек срок прохождения те-
хобслуживания, указанный в сервисно-га-
рантийной книжке.
Если срок очередного технического
обслуживания пропущен
При каждом включении зажигания в течение 7 секунд
мигает символ гаечного ключа , чтобы напомнить о не-
обходимости срочно пройти техническое обслуживание.
Пример: автомобиль прошел 300 км после пропущен-
ного технического обслуживания.
После включения зажигания в течение 7 секунд цен-
тральный дисплей показывает:
Символ гаечного ключа продолжает светиться
на малом дисплее, чтобы Вы знали о пропущен-
ном техническом обслуживании.
Информация о плановом ТО
Вы можете в любой момент узнать, сколько кило-
метров Вам еще осталось проехать до наступле-
ния необходимости пройти плановое техническое
обслуживание.
В зависимости от варианта исполнения и комплек-
тации автомобиля, эта информация появляется
при ручном запуске режима самодиагностики.
 Кратко нажмите на правую кнопку дисплея
".../000" .
При этом параметр пробега, оставшегося до планового технического обслуживания, по-
явится на несколько секунд на центральном
дисплее и затем исчезнет.

1
35
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

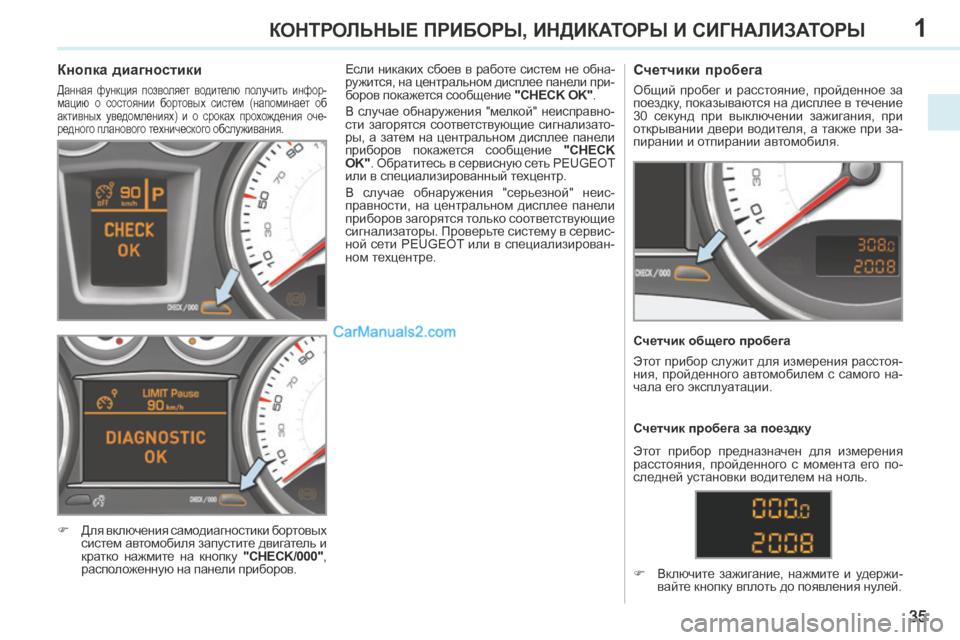

Кнопка диагностики
Данная функция позволяет водителю получить инфор-
мацию о состоянии бортовых систем (напоминает об
активных уведомлениях) и о сроках прохождения оче-
редного планового технического обслуживания.
 Для включения самодиагностики бортовых систем автомобиля запустите двигатель и
кратко нажмите на кнопку "CHECK/000" ,
расположенную на панели приборов. Если никаких сбоев в работе систем не обна-
ружится, на центральном дисплее панели при-
боров покажется сообщение
"CHECK OK" .
В случае обнаружения "мелкой" неисправно-
сти загорятся соответствующие сигнализато-
ры, а затем на центральном дисплее панели
приборов покажется сообщение "CHECK
OK" . Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
В случае обнаружения "серьезной" неис-
правности, на центральном дисплее панели
приборов загорятся только соответствующие
сигнализаторы. Проверьте систему в сервис-
ной сети PEUGEOT или в специализирован-
ном техцентре.
Счетчики пробега
Общий пробег и расстояние, пройденное за
поездку, показываются на дисплее в течение
30 секунд при выключении зажигания, при
открывании двери водителя, а также при за-
пирании и отпирании автомобиля.
Счетчик общего пробега
Этот прибор служит для измерения расстоя-
ния, пройденного автомобилем с самого на-
чала его эксплуатации.
 Включите зажигание, нажмите и удержи- вайте кнопку вплоть до появления нулей.
Счетчик пробега за поездку
Этот прибор предназначен для измерения
расстояния, пройденного с момента его по-
следней установки водителем на ноль.

1
36
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

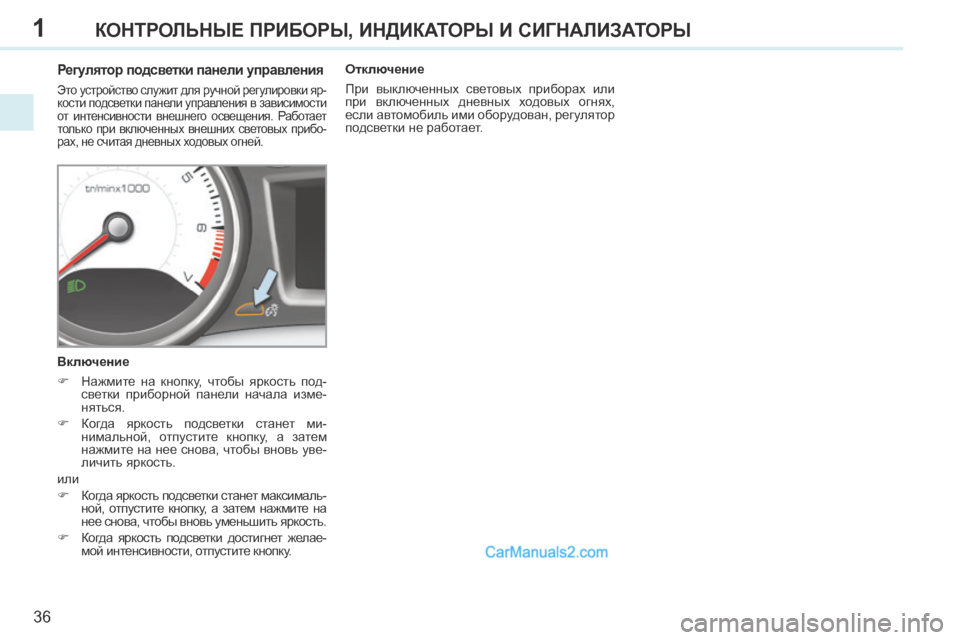

Регулятор подсветки панели управления
Это устройство служит для ручной регулировки яр-
кости подсветки панели управления в зависимости
от интенсивности внешнего освещения. Работает
только при включенных внешних световых прибо-
рах, не считая дневных ходовых огней.
Включение
 Нажмите на кнопку, чтобы яркость под-светки приборной панели начала изме-
няться.
 Когда яркость подсветки станет ми- нимальной, отпустите кнопку, а затем
нажмите на нее снова, чтобы вновь уве-
личить яркость.
или
 Когда яркость подсветки станет максималь- ной, отпустите кнопку, а затем нажмите на
нее снова, чтобы вновь уменьшить яркость.
 Когда яркость подсветки достигнет желае- мой интенсивности, отпустите кнопку. Отключение
При выключенных световых приборах или
при включенных дневных ходовых огнях,
если автомобиль ими оборудован, регулятор
подсветки не работает.

1
37
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

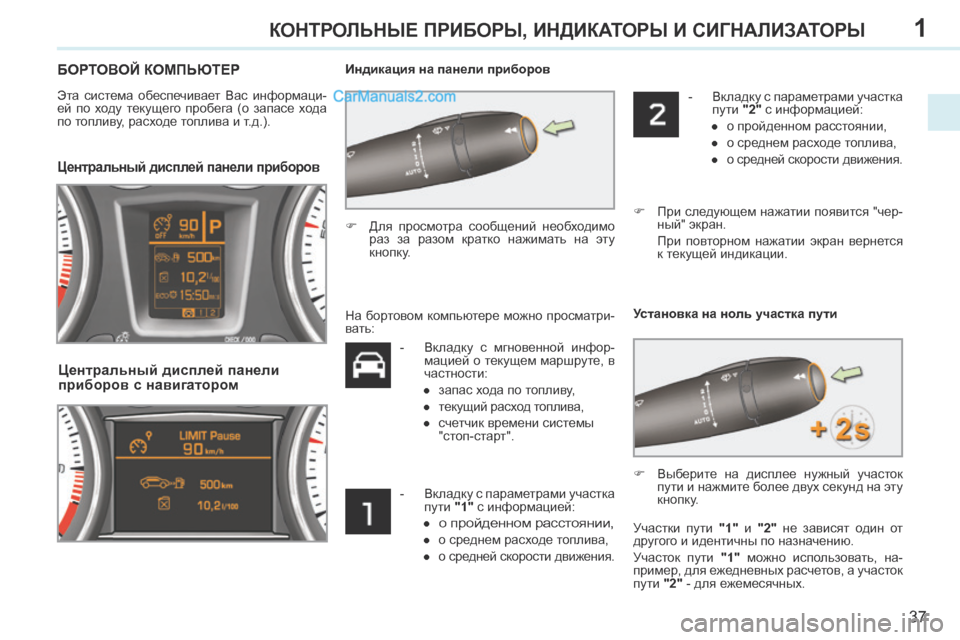

БОРТОВОЙ КОМПЬЮТЕР
Эта система обеспечивает Вас информаци-
ей по ходу текущего пробега (о запасе хода
по топливу, расходе топлива и т.д.). Индикация на панели приборов
Центральный дисплей панели приборов
 Для просмотра сообщений необходимо
раз за разом кратко нажимать на эту
кнопку.
Центральный дисплей панели
приборов с навигатором
Установка на ноль участка пути
- Вкладку с мгновенной инфор- мацией о текущем маршруте, в
частности:
● запас хода по топливу,
● текущий расход топлива,
● счетчик времени системы "стоп-старт".
- Вкладку с параметрами участка пути "1" с информацией:
●
о пройденном расстоянии,
● о среднем расходе топлива,
● о средней скорости движения. - Вкладку с параметрами участка
пути "2" с информацией:
● о пройденном расстоянии,
● о среднем расходе топлива,
● о средней скорости движения.
 При следующем нажатии появится "чер- ный" экран.
При повторном нажатии экран вернется к текущей индикации.
На бортовом компьютере можно просматри-
вать:
 Выберите на дисплее нужный участок пути и нажмите более двух секунд на эту
кнопку.
Участки пути "1" и "2" не зависят один от
другого и идентичны по назначению.
Участок пути "1" можно использовать, на-
пример, для ежедневных расчетов, а участок
пути "2" - для ежемесячных.

1
!
i
i
38
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ

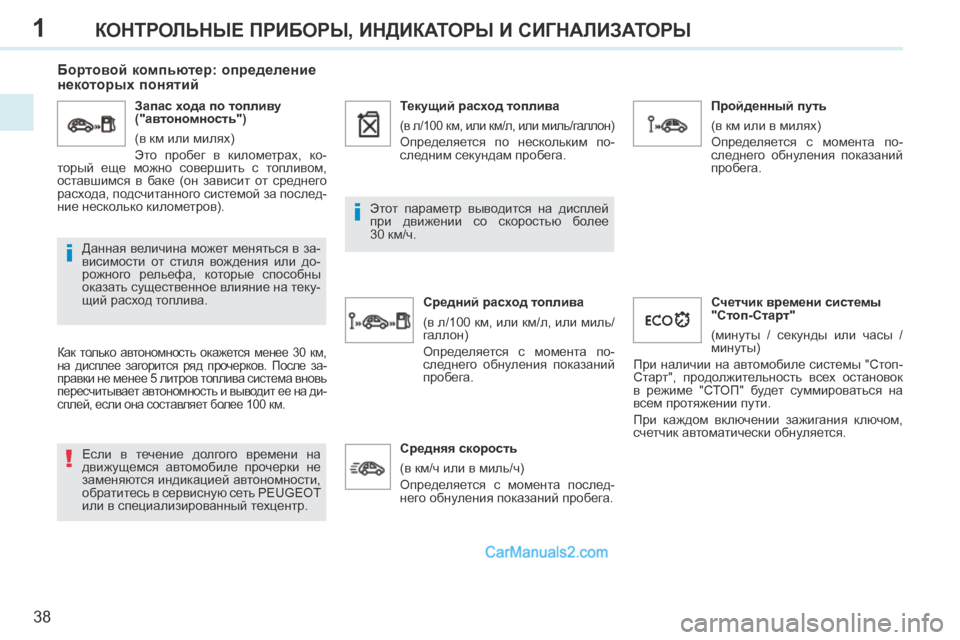

Бортовой компьютер: определение
некоторых понятий
Как только автономность окажется менее 30 км,
на дисплее загорится ряд прочерков. После за-
правки не менее 5 литров топлива система вновь
пересчитывает автономность и выводит ее на ди-
сплей, если она составляет более 100 км.
Если в течение долгого времени на
движущемся автомобиле прочерки не
заменяются индикацией автономности,
обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр. Этот параметр выводится на дисплей
при движении со скоростью более
30 км/ч.
Данная величина может меняться в за-
висимости от стиля вождения или до-
рожного рельефа, которые способны
оказать существенное влияние на теку-
щий расход топлива. Запас хода по топливу
("автономность")
(в км или милях)
Это пробег в километрах, ко-
торый еще можно совершить с топливом,
оставшимся в баке (он зависит от среднего
расхода, подсчитанного системой за послед-
ние несколько километров). Текущий расход топлива
(в л/100 км, или км/л, или миль/галлон)
Определяется по нескольким по-
следним секундам пробега.
Средний расход топлива
(в л/100 км, или км/л, или миль/
галлон)
Определяется с момента по-
следнего обнуления показаний
пробега. Пройденный путь
(в км или в милях)
Определяется с момента по-
следнего обнуления показаний
пробега.
Средняя скорость
(в км/ч или в миль/ч)
Определяется с момента послед-
него обнуления показаний пробега. Счетчик времени системы
"Стоп-Старт"
(минуты / секунды или часы /
минуты)
При наличии на автомобиле системы "Стоп-
Старт", продолжительность всех остановок
в режиме "СТОП" будет суммироваться на
всем протяжении пути.
При каждом включении зажигания ключом,
счетчик автоматически обнуляется.
