ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

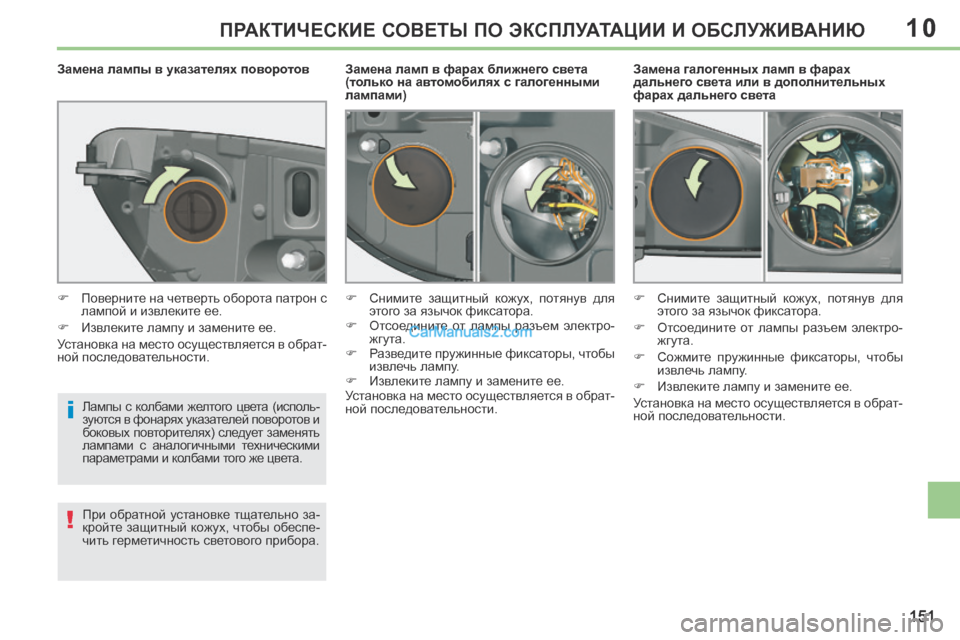

Замена галогенных ламп в фарах
дальнего света или в дополнительных
фарах дальнего света
Замена ламп в фарах ближнего света
(только на автомобилях с галогенными
лампами)
Замена лампы в указателях поворотов
Лампы с колбами желтого цвета (исполь-
зуются в фонарях указателей поворотов и
боковых повторителях) следует заменять
лампами с аналогичными техническими
параметрами и колбами того же цвета.
При обратной установке тщательно за-
кройте защитный кожух, чтобы обеспе-
чить герметичность светового прибора.
 Поверните на четверть оборота патрон с
лампой и извлеките ее.
 Извлеките лампу и замените ее.
Установка на место осуществляется в обрат-
ной последовательности.  Снимите защитный кожух, потянув для
этого за язычок фиксатора.
 Отсоедините от лампы разъем электро- жгута.
 Разведите пружинные фиксаторы, чтобы извлечь лампу.
 Извлеките лампу и замените ее.
Установка на место осуществляется в обрат-
ной последовательности.  Снимите защитный кожух, потянув для
этого за язычок фиксатора.
 Отсоедините от лампы разъем электро- жгута.
 Сожмите пружинные фиксаторы, чтобы извлечь лампу.
 Извлеките лампу и замените ее.
Установка на место осуществляется в обрат-
ной последовательности.

10
152
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

Замена ламп в противотуманных фарах
По поводу замены этих ламп обратитесь в
сервисную сеть PEUGEOT или в специали-
зированный техцентр.
Замена боковых фонарей
Замену фонарей, работающих на светодиодах
следует осуществлять в сервисной сети PEUGEOT
или в специализированном техцентре.

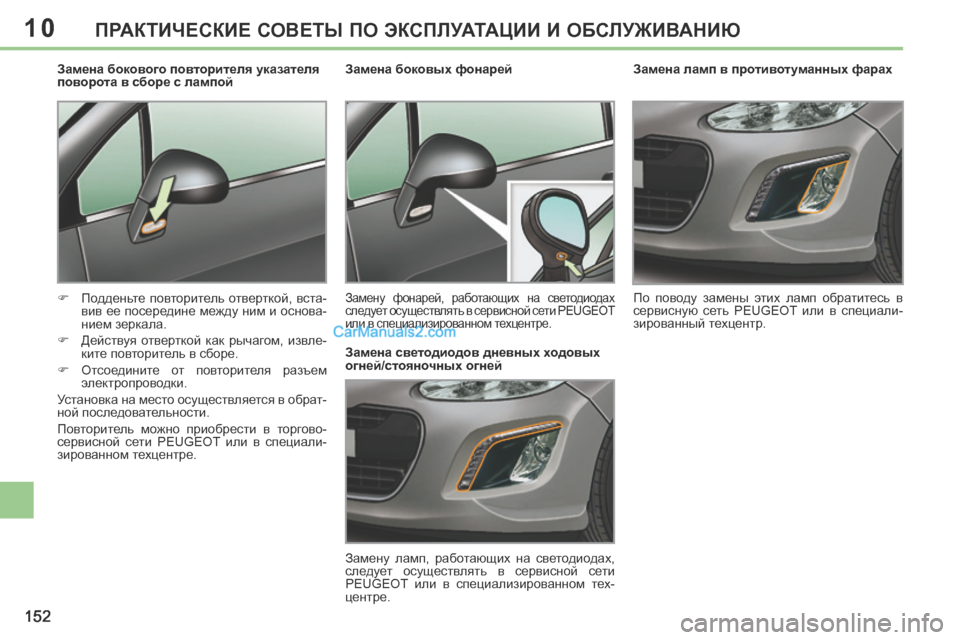

Замена бокового повторителя указателя
поворота в сборе с лампой
 Подденьте повторитель отверткой, вста-
вив ее посередине между ним и основа-
нием зеркала.
 Действуя отверткой как рычагом, извле- ките повторитель в сборе.
 Отсоедините от повторителя разъем электропроводки.
Установка на место осуществляется в обрат-
ной последовательности.
Повторитель можно приобрести в торгово-
сервисной сети PEUGEOT или в специали-
зированном техцентре. Замена светодиодов дневных ходовых
огней/стояночных огней
Замену ламп, работающих на светодиодах,
следует осуществлять в сервисной сети
PEUGEOT или в специализированном тех-
центре.

10
!
153
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

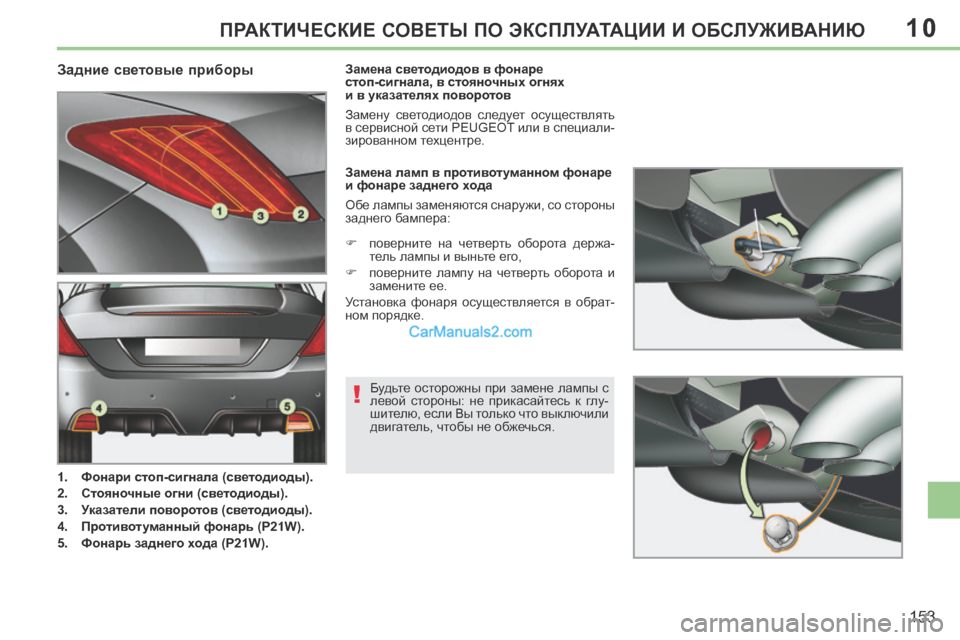

Задние световые приборы
1. Фонари стоп-сигнала (светодиоды).
2. Стояночные огни (светодиоды).
3. Указатели поворотов (светодиоды).
4. Противотуманный фонарь (P21W).
5. Фонарь заднего хода (P21W). Замена ламп в противотуманном фонаре
и фонаре заднего хода
Обе лампы заменяются снаружи, со стороны
заднего бампера:
Будьте осторожны при замене лампы с
левой стороны: не прикасайтесь к глу-
шителю, если Вы только что выключили
двигатель, чтобы не обжечься.
 поверните на четверть оборота держа-
тель лампы и выньте его,
 поверните лампу на четверть оборота и замените ее.
Установка фонаря осуществляется в обрат-
ном порядке. Замена светодиодов в фонаре
стоп-сигнала, в стояночных огнях
и в указателях поворотов
Замену светодиодов следует осуществлять
в сервисной сети PEUGEOT или в специали-
зированном техцентре.

10
!
154
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

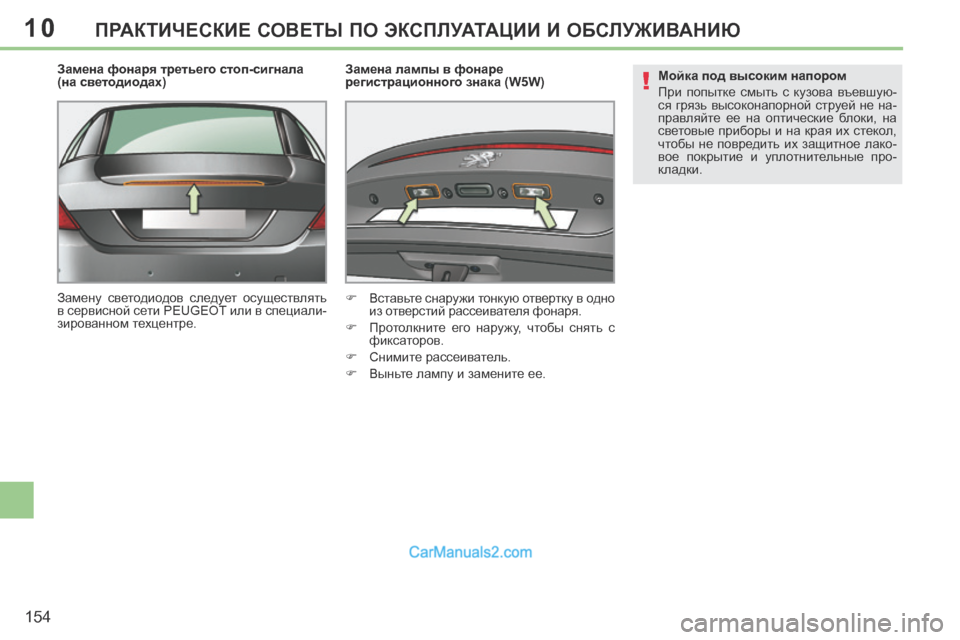

Замена фонаря третьего стоп-сигнала
(на светодиодах)
Замену светодиодов следует осуществлять
в сервисной сети PEUGEOT или в специали-
зированном техцентре. Замена лампы в фонаре
регистрационного знака (W5W)
 Вставьте снаружи тонкую отвертку в одно
из отверстий рассеивателя фонаря.
 Протолкните его наружу, чтобы снять с фиксаторов.
 Снимите рассеиватель.
 Выньте лампу и замените ее. Мойка под высоким напором
При попытке смыть с кузова въевшую-
ся грязь высоконапорной струей не на-
правляйте ее на оптические блоки, на
световые приборы и на края их стекол,
чтобы не повредить их защитное лако-
вое покрытие и уплотнительные про-
кладки.

10
!
i
155
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
Компания "Автомобили PEUGEOT" не
несет ответственности за неисправ-
ности Вашего автомобиля, вызванные
установкой дополнительного электро-
оборудования, не изготовленного или
не рекомендованного к использованию
компанией "Автомобили PEUGEOT",
либо установленного с нарушением ее
предписаний. В особенности это отно-
сится к включенному дополнительному
электрооборудованию, потребляюще-
му ток в сумме более 10 мА. Монтаж дополнительного
электрооборудования
Бортовая электрическая сеть Вашего
автомобиля рассчитана на работу как со
штатным электрооборудованием, так и с
дополнительными устройствами.
Прежде чем устанавливать на свой авто-
мобиль дополнительные электроприборы
или электронные устройства, проконсуль-
тируйтесь в сервисной сети PEUGEOT
или в специализированном техцентре.

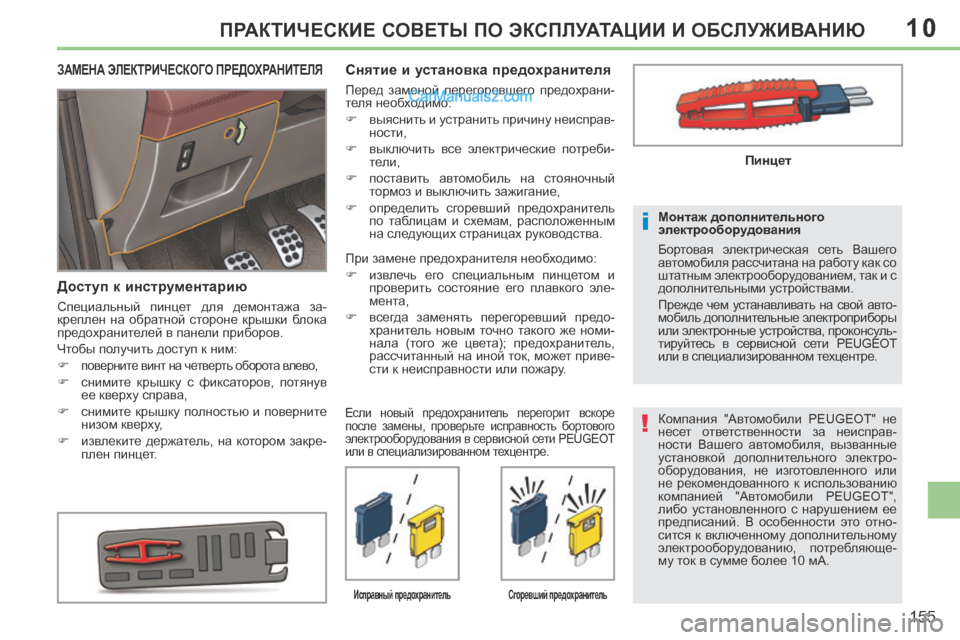

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО ПРЕДОХРАНИТЕЛЯ
Доступ к инструментарию
Специальный пинцет для демонтажа за-
креплен на обратной стороне крышки блока
предохранителей в панели приборов.
Чтобы получить доступ к ним:

поверните винт на четверть оборота влево,
 снимите крышку с фиксаторов, потянув ее кверху справа,
 снимите крышку полностью и поверните низом кверху,
 извлеките держатель, на котором закре- плен пинцет.
Снятие и установка предохранителя
Перед заменой перегоревшего предохрани-
теля необходимо:
 выяснить и устранить причину неисправ-ности,
 выключить все электрические потреби- тели,
 поставить автомобиль на стояночный тормоз и выключить зажигание,
 определить сгоревший предохранитель по таблицам и схемам, расположенным
на следующих страницах руководства.
Исправный предохранитель Сгоревший предохранитель
Пинцет
При замене предохранителя необходимо:
 извлечь его специальным пинцетом и проверить состояние его плавкого эле-
мента,
 всегда заменять перегоревший предо- хранитель новым точно такого же номи-
нала (того же цвета); предохранитель,
рассчитанный на иной ток, может приве-
сти к неисправности или пожару.
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированном техцентре.

10
156
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

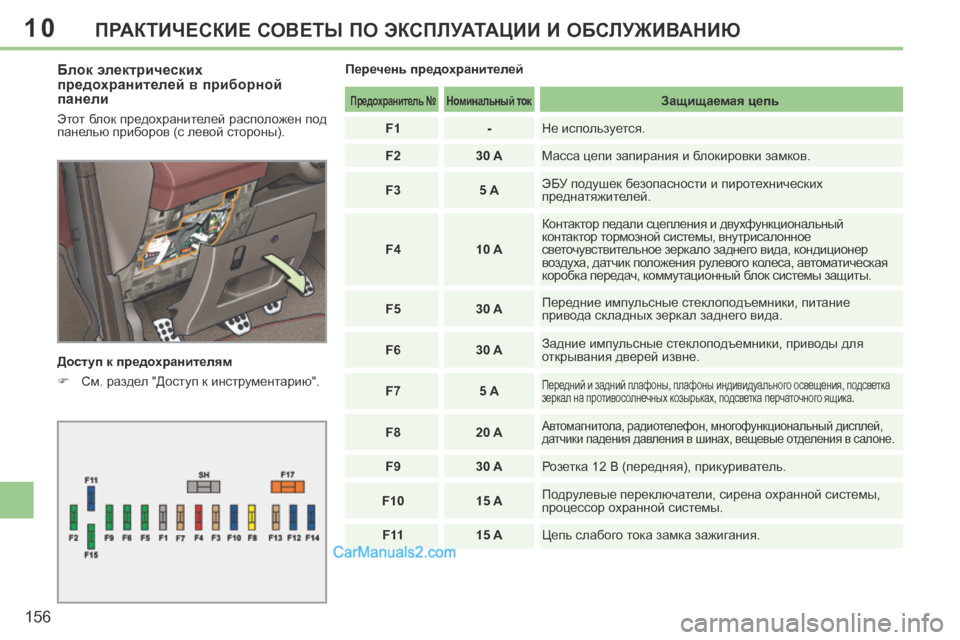

Блок электрических
предохранителей в приборной
панели
Этот блок предохранителей расположен под
панелью приборов (с левой стороны).
Доступ к предохранителям
 См. раздел "Доступ к инструментарию". Перечень предохранителей
Предохранитель №
Номинальный ток Защищаемая цепь
F1 - Не используется.
F2 30 A Масса цепи запирания и блокировки замков.
F3 5 A ЭБУ подушек безопасности и пиротехнических
преднатяжителей.
F4 10 A Контактор педали сцепления и двухфункциональный
контактор тормозной системы, внутрисалонное
светочувствительное зеркало заднего вида, кондиционер
воздуха, датчик положения рулевого колеса, автоматическая
коробка передач, коммутационный блок системы защиты.
F5 30 A Передние импульсные стеклоподъемники, питание
привода складных зеркал заднего вида.
F6 30 A Задние импульсные стеклоподъемники, приводы для
открывания дверей извне.
F7 5 A
Передний и задний плафоны, плафоны индивидуального освещения, подсветка
зеркал на противосолнечных козырьках, подсветка перчаточного ящика.
F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей,
датчики падения давления в шинах, вещевые отделения в салоне.
F9 30 A Розетка 12 В (передняя), прикуриватель.
F10 15 A Подрулевые переключатели, сирена охранной системы,
процессор охранной системы.
F 11 15 A Цепь слабого тока замка зажигания.

10
157
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

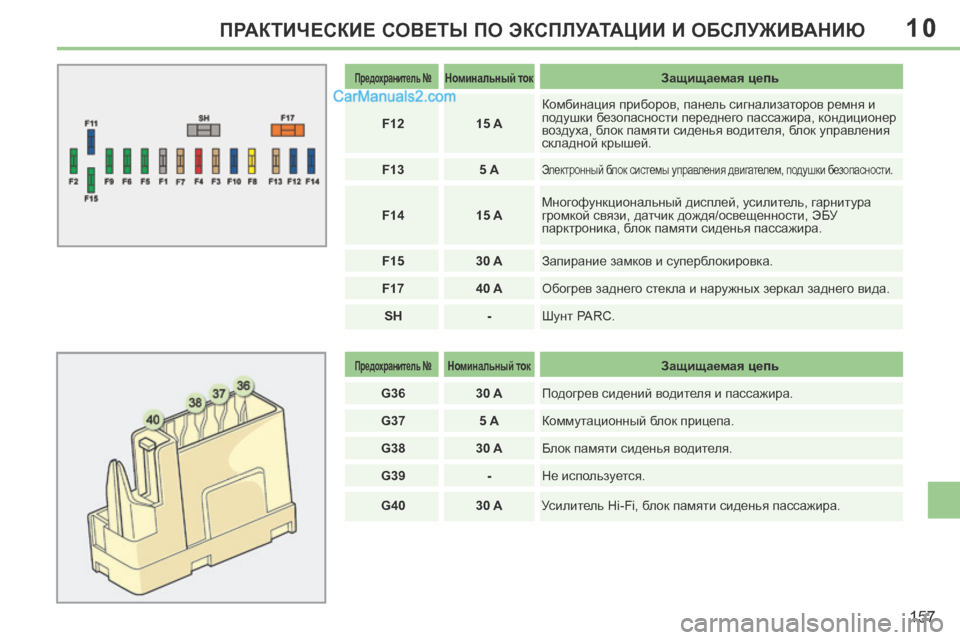

Предохранитель № Номинальный ток Защищаемая цепь
F12 15 A Комбинация приборов, панель сигнализаторов ремня и
подушки безопасности переднего пассажира, кондиционер
воздуха, блок памяти сиденья водителя, блок управления
складной крышей.
F13 5 A
Электронный блок системы управления двигателем, подушки безопасности.
F14 15 A Многофункциональный дисплей, усилитель, гарнитура
громкой связи, датчик дождя/освещенности, ЭБУ
парктроника, блок памяти сиденья пассажира.
F15 30 A Запирание замков и суперблокировка.
F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
SH - Шунт PARC.
Предохранитель № Номинальный ток Защищаемая цепь
G36 30 A Подогрев сидений водителя и пассажира.
G37 5 A Коммутационный блок прицепа.
G38 30 A Блок памяти сиденья водителя.
G39 - Не используется.
G40 30 A Усилитель Hi-Fi, блок памяти сиденья пассажира.

10
158
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

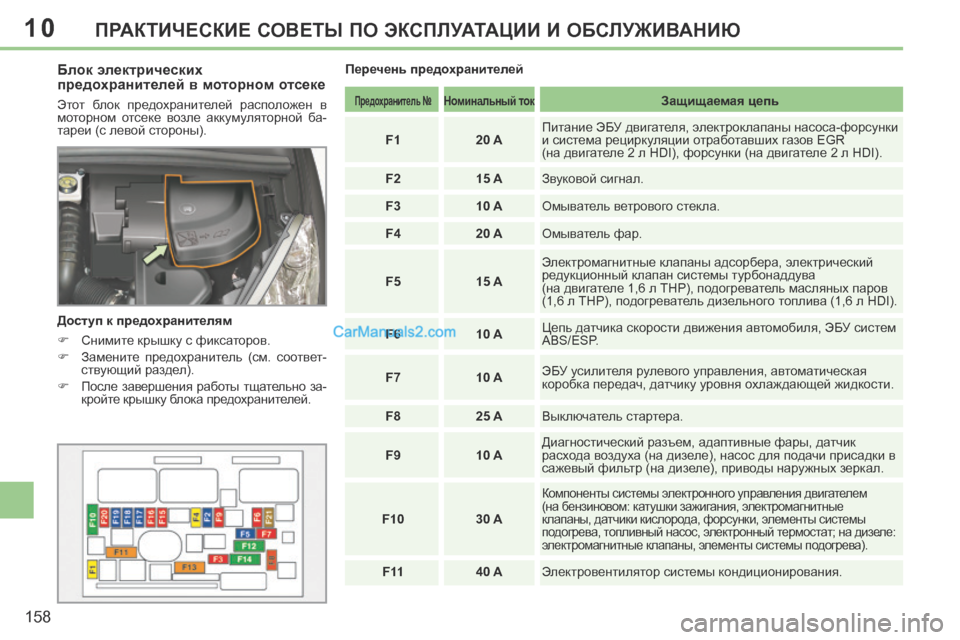

Блок электрических
предохранителей в моторном отсеке
Этот блок предохранителей расположен в
моторном отсеке возле аккумуляторной ба-
тареи (с левой стороны).
Доступ к предохранителям
 Снимите крышку с фиксаторов.
 Замените предохранитель (см. соответ-ствующий раздел).
 После завершения работы тщательно за- кройте крышку блока предохранителей. Перечень предохранителей Предохранитель №
Номинальный ток Защищаемая цепь
F1 20 A Питание ЭБУ двигателя, электроклапаны насоса-форсунки
и система рециркуляции отработавших газов EGR
(на двигателе 2 л HDI), форсунки (на двигателе 2 л HDI).
F2 15 A Звуковой сигнал.
F3 10 A Омыватель ветрового стекла.
F4 20 A Омыватель фар.
F5 15 A Электромагнитные клапаны адсорбера, электрический
редукционный клапан системы турбонаддува
(на двигателе 1,6 л THP), подогреватель масляных паров
(1,6 л THP), подогреватель дизельного топлива (1,6 л HDI).
F6 10 A Цепь датчика скорости движения автомобиля, ЭБУ систем
ABS/ESP.
F7 10 A ЭБУ усилителя рулевого управления, автоматическая
коробка передач, датчику уровня охлаждающей жидкости.
F8 25 A Выключатель стартера.
F9 10 A Диагностический разъем, адаптивные фары, датчик
расхода воздуха (на дизеле), насос для подачи присадки в
сажевый фильтр (на дизеле), приводы наружных зеркал.
F10 30 A
Компоненты системы электронного управления двигателем
(на бензиновом: катушки зажигания, электромагнитные
клапаны, датчики кислорода, форсунки, элементы системы
подогрева, топливный насос, электронный термостат; на дизеле:
электромагнитные клапаны, элементы системы подогрева).
F 11 40 A Электровентилятор системы кондиционирования.
