2013.5. PEUGEOT 3008 Instrukcja obsługi (in Polish)

8
Bezpieczeństwo
143

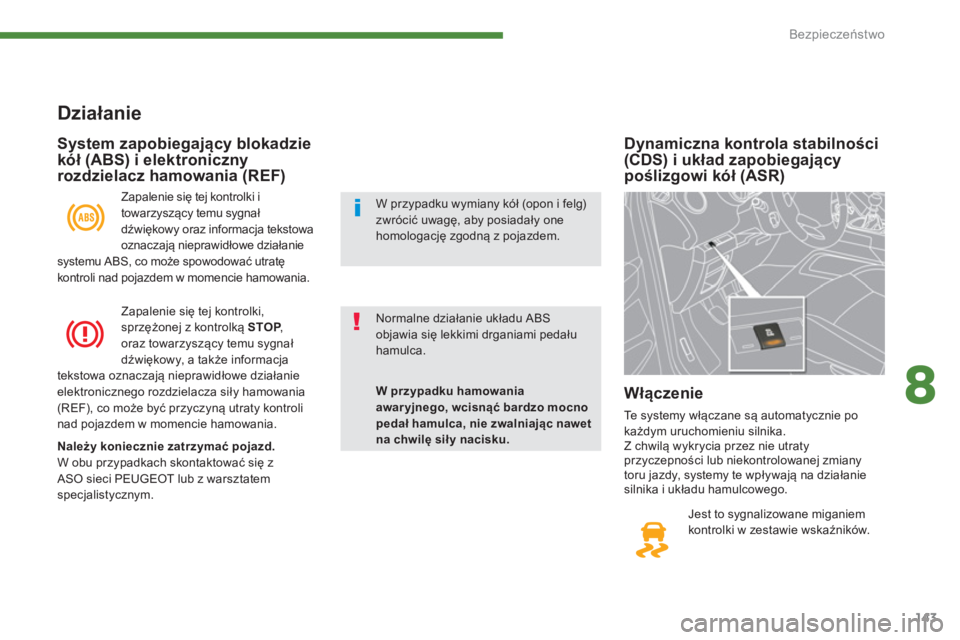

Dynamiczna kontrola stabilności
(CDS) i układ zapobiegający
poślizgowi kół (ASR)

Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.



Włączenie

Te systemy włączane są automatycznie po
każdym uruchomieniu silnika.
Z chwilą wykrycia przez nie utraty
przyczepności lub niekontrolowanej zmiany
toru jazdy, systemy te wpływają na działanie
silnika i układu hamulcowego.


Działanie

Zapalenie się tej kontrolki i
towarzyszący temu sygnał
dźwiękowy oraz informacja tekstowa
oznaczają nieprawidłowe działanie
systemu ABS, co może spowodować utratę
kontroli nad pojazdem w momencie hamowania.

Zapalenie się tej kontrolki,
sprzężonej z kontrolką STOP
,
oraz towarzyszący temu sygnał
dźwiękowy, a także informacja
tekstowa oznaczają nieprawidłowe działanie
elektronicznego rozdzielacza siły hamowania
(REF), co może być przyczyną utraty kontroli
nad pojazdem w momencie hamowania.

Należy koniecznie zatrzymać pojazd.

W obu przypadkach skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.


System zapobiegający blokadzie
kół (ABS) i elektroniczny
rozdzielacz hamowania (REF)


W przypadku hamowania
awar yjnego, wcisnąć bardzo mocno
pedał hamulca

,
nie zwalniając nawet
na chwilę siły nacisku.


Normalne działanie układu ABS
objawia się lekkimi drganiami pedału
hamulca.
W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby posiadały one
homologację zgodną z pojazdem.

Bezpieczeństwo
144

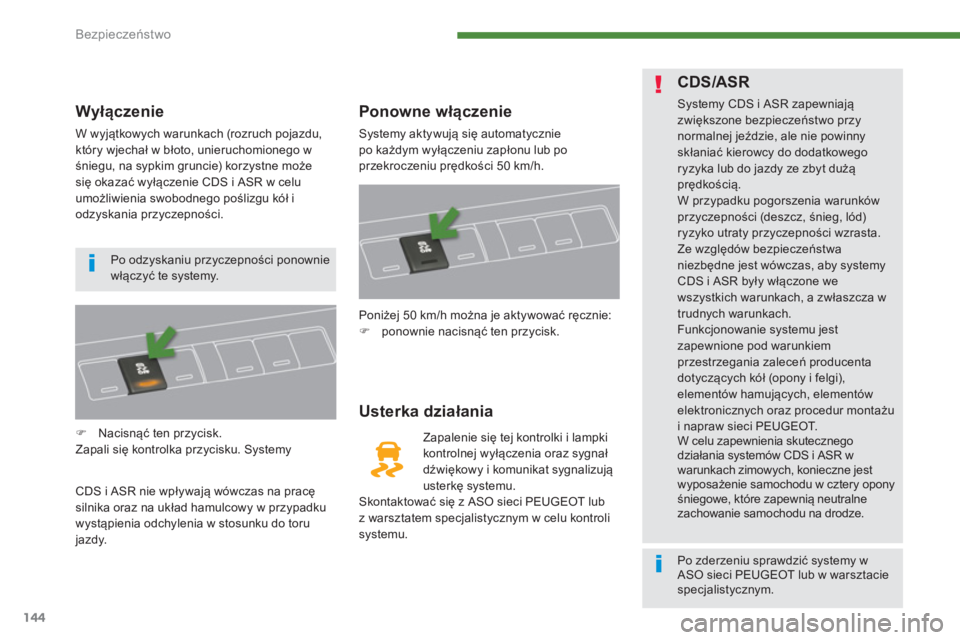

Wyłączenie

W wyjątkowych warunkach (rozruch pojazdu,
który wjechał w błoto, unieruchomionego w
śniegu, na sypkim gruncie) korzystne może
się okazać wyłączenie CDS i ASR w celu
umożliwienia swobodnego poślizgu kół i
odzyskania przyczepności.


)
Nacisnąć ten przycisk.


Zapali się kontrolka przycisku. Systemy
CDS i ASR nie wpływają wówczas na pracę
silnika oraz na układ hamulcowy w przypadku
wystąpienia odchylenia w stosunku do toru
jazdy.


Ponowne włączenie

Systemy aktywują się automatycznie
po każdym wyłączeniu zapłonu lub po
przekroczeniu prędkości 50 km/h.


Usterka działania

Zapalenie się tej kontrolki i lampki
kontrolnej wyłączenia oraz sygnał
dźwiękowy i komunikat sygnalizują
usterkę systemu.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym w celu kontroli
systemu. Poniżej 50 km/h można je aktywować ręcznie:


)
ponownie nacisnąć ten przycisk.



CDS/ASR

Systemy CDS i ASR zapewniają
zwiększone bezpieczeństwo przy
normalnej jeździe, ale nie powinny
skłaniać kierowcy do dodatkowego
ryzyka lub do jazdy ze zbyt dużą
prędkością.
W przypadku pogorszenia warunków
przyczepności (deszcz, śnieg, lód)
ryzyko utraty przyczepności wzrasta.
Ze względów bezpieczeństwa
niezbędne jest wówczas, aby systemy
CDS i ASR były włączone we
wszystkich warunkach, a zwłaszcza w
trudnych warunkach.
Funkcjonowanie systemu jest
zapewnione pod warunkiem
przestrzegania zaleceń producenta
dotyczących kół (opony i felgi),
elementów hamujących, elementów
elektronicznych oraz procedur montażu
i napraw sieci PEUGEOT.
W celu zapewnienia skutecznego
działania systemów CDS i ASR w
warunkach zimowych, konieczne jest
wyposażenie samochodu w cztery opony
śniegowe, które zapewnią neutralne
zachowanie samochodu na drodze. Po odzyskaniu przyczepności ponownie
włączyć te systemy.

Po zderzeniu sprawdzić systemy w
ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.

8
Bezpieczeństwo
145

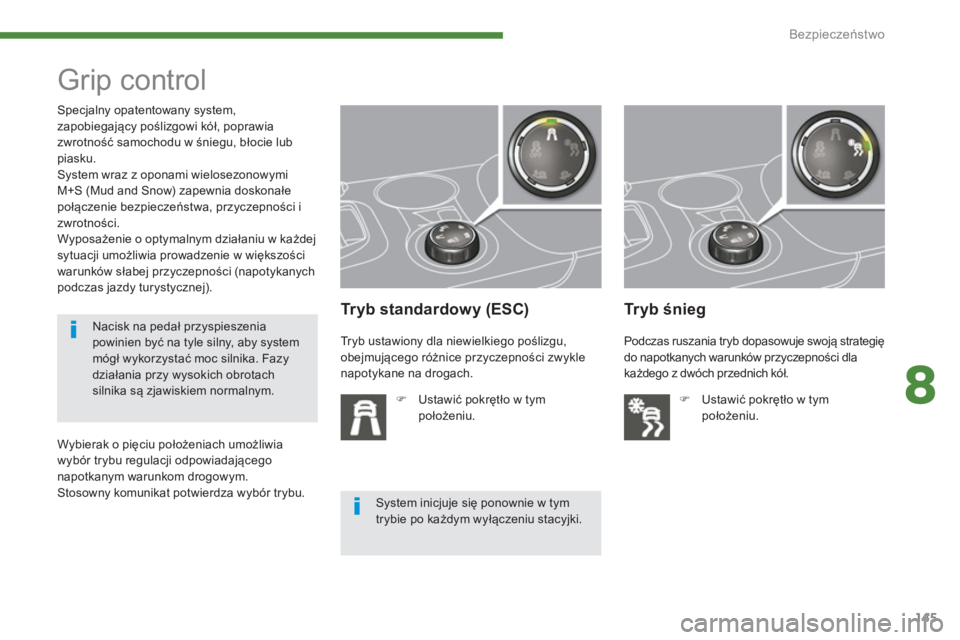

Grip control


Tryb standardowy (ESC)



)
Ustawić pokrętło w tym
położeniu.



Tr y b śnieg


Specjalny opatentowany system,
zapobiegający poślizgowi kół, poprawia
zwrotność samochodu w śniegu, błocie lub
piasku.
System wraz z oponami wielosezonowymi
M+S (Mud and Snow) zapewnia doskonałe
połączenie bezpieczeństwa, przyczepności i
zwrotności.
Wyposażenie o optymalnym działaniu w każdej
sytuacji umożliwia prowadzenie w większości
warunków słabej przyczepności (napotykanych
podczas jazdy turystycznej).
Tryb ustawiony dla niewielkiego poślizgu,
obejmującego różnice przyczepności zwykle
napotykane na drogach. Podczas ruszania tryb dopasowuje swoją strategię
do napotkanych warunków przyczepności dla
każdego z dwóch przednich kół.


)
Ustawić pokrętło w tym
położeniu.

Nacisk na pedał przyspieszenia
powinien być na tyle silny, aby system
móg
ł wykorzystać moc silnika. Fazy
działania przy wysokich obrotach
silnika są zjawiskiem normalnym.

System inicjuje się ponownie w tym
trybie po każdym wyłączeniu stacyjki.
Wybierak o pięciu położeniach umożliwia
wybór trybu regulacji odpowiadającego
napotkanym warunkom drogowym.
Stosowny komunikat potwierdza wybór trybu.

Bezpieczeństwo
146

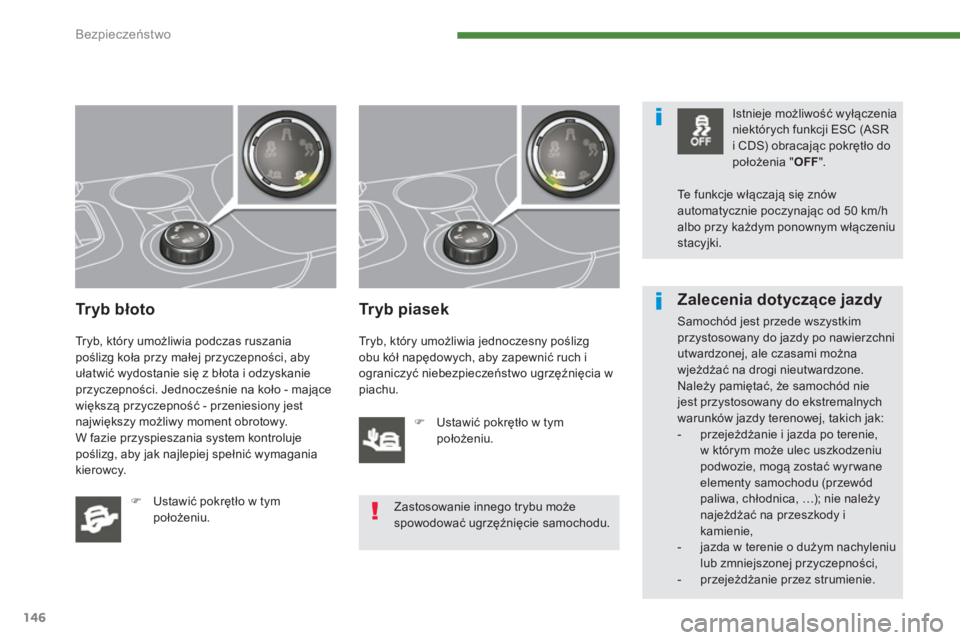

Tr y b błoto

Tryb, który umożliwia podczas ruszania
poślizg koła przy małej przyczepności, aby
ułatwić wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na koło - mające
większą przyczepność - przeniesiony jest
największy możliwy moment obrotowy.
W fazie przyspieszania system kontroluje
poślizg, aby jak najlepiej spełnić wymagania
kierowcy.


)
Ustawić pokrętło w tym
położeniu.



Tr y b p i a s e k

Tryb, który umożliwia jednoczesny poślizg
obu kół napędowych, aby zapewnić ruch i
ograniczyć niebezpieczeństwo ugrzęźnięcia w
piachu.


)
Ustawić pokrętło w tym
położeniu.

Istnieje możliwość wyłączenia
niektórych funkcji ESC (ASR
i CDS) obracając pokrętło do
położenia " OFF
".


Zalecenia dotyczące jazdy

Samochód jest przede wszystkim
przystosowany do jazdy po nawierzchni
utwardzonej, ale czasami można
wjeżdżać na drogi nieutwardzone.
Należy pamiętać, że samochód nie
jest przystosowany do ekstremalnych
warunków jazdy terenowej, takich jak:


- przejeżdżanie i jazda po terenie,
w którym może ulec uszkodzeniu
podwozie, mogą zostać wyr wane
elementy samochodu (przewód
paliwa, chłodnica, …); nie należy
najeżdżać na przeszkody i
kamienie,

- jazda w terenie o dużym nachyleniu
lub zmniejszonej przyczepności,

- przejeżdżanie przez strumienie.


Zastosowanie innego trybu może
spowodować ugrzęźnięcie samochodu. Te funkcje włączają się znów
automatycznie poczynając od 50 km/h
albo przy każdym ponownym włączeniu
stacyjki.

8
Bezpieczeństwo
147

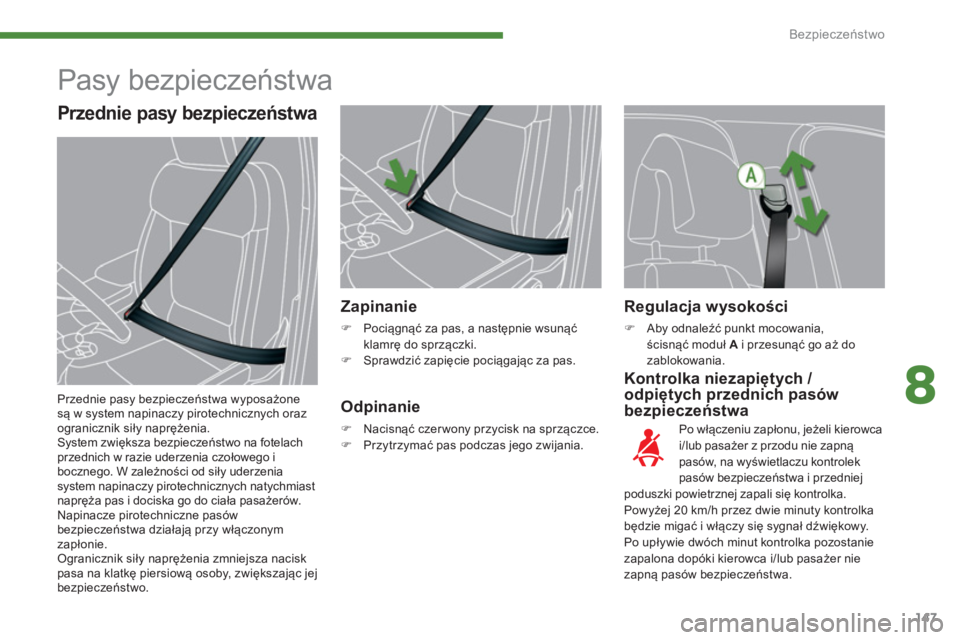

Regulacja wysokości



)
Aby odnaleźć punkt mocowania,
ścisnąć moduł A
i przesunąć go aż do
zablokowania.



Kontrolka niezapiętych /
odpiętych przednich pasów
bezpieczeństwa









Zapinanie



)
Pociągnąć za pas, a następnie wsunąć
klamrę do sprzączki.

)
Sprawdzić zapięcie pociągając za pas.

Po włączeniu zapłonu, jeżeli kierowca
i/lub pasażer z przodu nie zapną
pasów, na wyświetlaczu kontrolek
pasów bezpieczeństwa i przedniej
poduszki powietrznej zapali się kontrolka.
Powyżej 20 km/h przez dwie minuty kontrolka
będzie migać i włączy się sygnał dźwiękowy.
Po upływie dwóch minut kontrolka pozostanie
zapalona dopóki kierowca i/lub pasażer nie
zapną pasów bezpieczeństwa.


Odpinanie



)
Nacisnąć czer wony przycisk na sprzączce.

)
Przytrzymać pas podczas jego zwijania.


Pasy bezpieczeństwa


Przednie pasy bezpieczeństwa


Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego i
bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych natychmiast
napręża pas i dociska go do ciała pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając jej
bezpieczeństwo.

Bezpieczeństwo
148

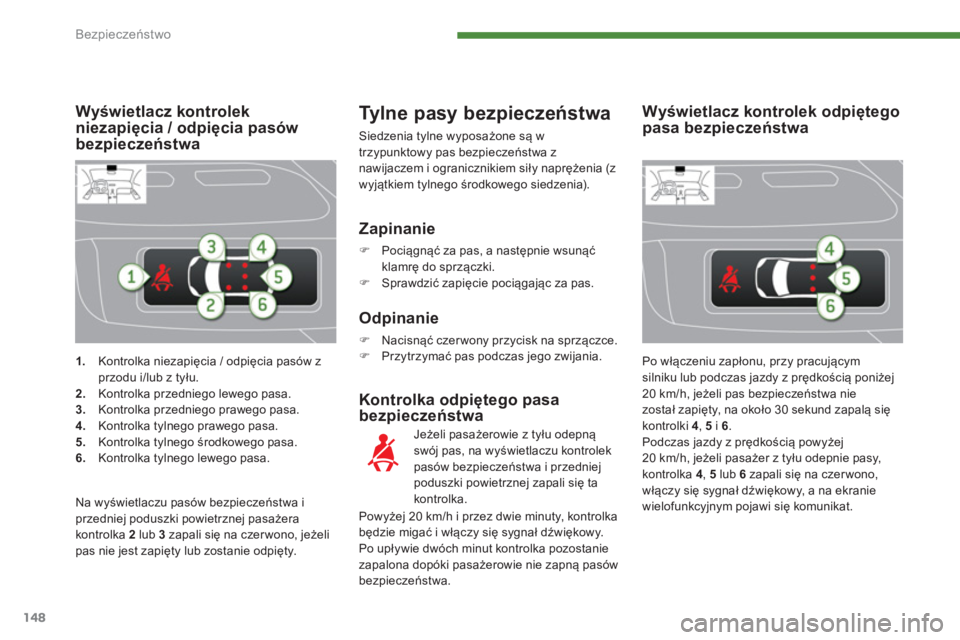

1.
Kontrolka niezapięcia / odpięcia pasów z
przodu i/lub z tyłu.

2.
Kontrolka przedniego lewego pasa.

3.
Kontrolka przedniego prawego pasa.

4.
Kontrolka tylnego prawego pasa.

5.
Kontrolka tylnego środkowego pasa.

6.
Kontrolka tylnego lewego pasa.


Wyświetlacz kontrolek
niezapięcia / odpięcia pasów
bezpieczeństwa

Tylne pasy bezpieczeństwa

Siedzenia tylne wyposażone są w
trzypunktowy pas bezpieczeństwa z
nawijaczem i ogranicznikiem siły naprężenia (z
wyjątkiem tylnego środkowego siedzenia).


Kontrolka odpiętego pasa
bezpieczeństwa

Jeżeli pasażerowie z tyłu odepną
swój pas, na wyświetlaczu kontrolek
pasów bezpieczeństwa i przedniej
poduszki powietrznej zapali się ta
kontrolka.

Zapinanie



)
Pociągnąć za pas, a następnie wsunąć
klamrę do sprzączki.

)
Sprawdzić zapięcie pociągając za pas.



Odpinanie



)
Nacisnąć czer wony przycisk na sprzączce.

)
Przytrzymać pas podczas jego zwijania.

Na wyświetlaczu pasów bezpieczeństwa i
przedniej poduszki powietrznej pasażera
kontrolka 2
lub 3
zapali się na czer wono, jeżeli
pas nie jest zapięty lub zostanie odpięty.
Po włączeniu zapłonu, przy pracującym
silniku lub podczas jazdy z prędkością poniżej
20 km/h, jeżeli pas bezpieczeństwa nie
został zapięty, na około 30 sekund zapalą się
kontrolki 4
, 5
i 6
.
Podczas jazdy z prędkością powyżej
20 km/h, jeżeli pasażer z tyłu odepnie pasy,
kontrolka 4
, 5
lub 6

zapali się na czer wono,
włączy się sygnał dźwiękowy, a na ekranie
wielofunkcyjnym pojawi się komunikat.








Wyświetlacz kontrolek odpiętego
pasa bezpieczeństwa

Powyżej 20 km/h i przez dwie minuty, kontrolka
będzie migać i włączy się sygnał dźwiękowy.
Po upływie dwóch minut kontrolka pozostanie
zapalona dopóki pasażerowie nie zapną pasów
bezpieczeństwa.

8
Bezpieczeństwo
149

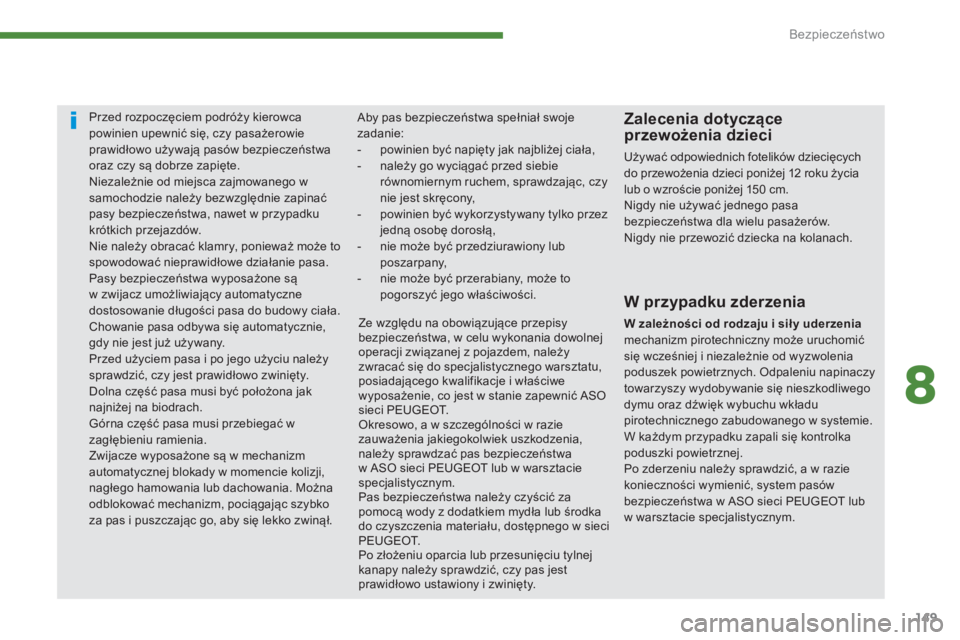

Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy są dobrze zapięte.
Niezależnie od miejsca zajmowanego w
samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może to
spowodować nieprawidłowe działanie pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy ciała.
Chowanie pasa odbywa się automatycznie,
gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.

Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął. Aby pas bezpieczeństwa spełniał swoje
zadanie:


- powinien być napięty jak najbliżej ciała,

- należy go wyciągać przed siebie
równomiernym ruchem, sprawdzając, czy
nie jest skręcony,

- powinien być wykorzystywany tylko przez
jedną osobę dorosłą,

- nie może być przedziurawiony lub
poszarpany,

- nie może być przerabiany, może to
pogorszyć jego właściwości.


W przypadku zderzenia


W zależności od rodzaju i siły uderzenia

mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu napinaczy
towarzyszy wydobywanie się nieszkodliwego
dymu oraz dźwięk wybuchu wkładu
pirotechnicznego zabudowanego w systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.



Zalecenia dotyczące
przewożenia dzieci

Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pojazdem, należy
zwracać się do specjalistycznego warsztatu,
posiadającego kwalifikacje i właściwe
wyposażenie, co jest w stanie zapewnić ASO
sieci PEUGEOT.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić za
pomocą wody z dodatkiem mydła lub środka
do czyszczenia materiał
u, dostępnego w sieci
PEUGEOT.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.

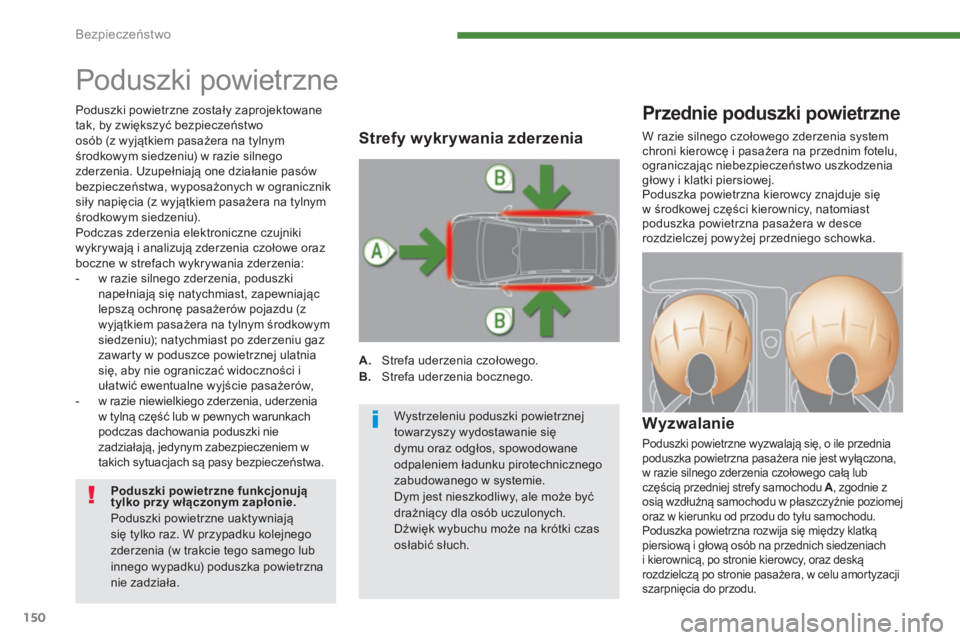

Bezpieczeństwo
150
Poduszki powietrzne
















Przednie poduszki powietrzne


Wyzwalanie

Poduszki powietrzne wyzwalają się, o ile przednia
poduszka powietrzna pasażera nie jest wyłączona,
w razie silnego zderzenia czołowego całą lub
częścią przedniej strefy samochodu A
, zgodnie z
osią wzdłużną samochodu w płaszczyźnie poziomej
oraz w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między klatką
piersiową i głową osób na przednich siedzeniach
i kierownicą, po stronie kierowcy, oraz deską
rozdzielczą po stronie pasażera, w celu amortyzacji
szarpnięcia do przodu.


Strefy wykrywania zderzenia



A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa, wyposażonych w ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:


- w razie silnego zderzenia, poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu (z
wyjątkiem pasażera na tylnym środkowym
siedzeniu); natychmiast po zderzeniu gaz
zawarty w poduszce powietrznej ulatnia
się, aby nie ograniczać widoczności i
ułatwić ewentualne wyjście pasażerów,

- w razie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki nie
zadziałają, jedynym zabezpieczeniem w
takich sytuacjach są pasy bezpieczeństwa.
W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera w desce
rozdzielczej powyżej przedniego schowka.
Wystrzeleniu poduszki powietrznej
towarzyszy wydostawanie się
dymu oraz odgłos, spowodowane
odpaleniem ładunku pirotechnicznego
zabudowanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu może na krótki czas
osłabić słuch.

Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie.


Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.
