2013.5. PEUGEOT 3008 Instrukcja obsługi (in Polish)

11
Informacje praktyczne
215

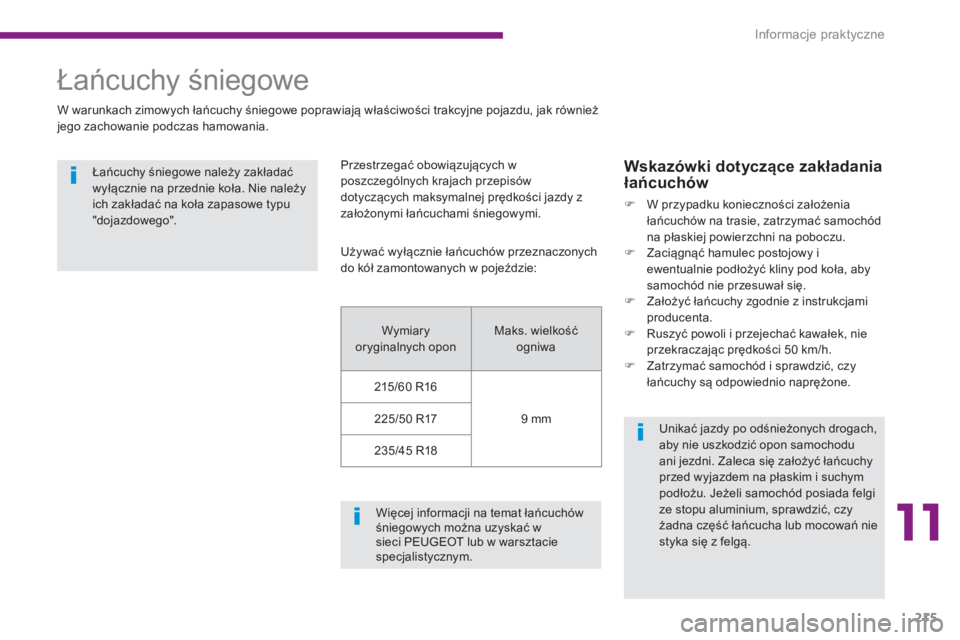

Łańcuchy śniegowe


W warunkach zimowych łańcuchy śniegowe poprawiają właściwości trakcyjne pojazdu, jak również
jego zachowanie podczas hamowania.

Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".
Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości jazdy z
założonymi łańcuchami śniegowymi.


Wskazówki dotyczące zakładania
łańcuchów



)
W przypadku konieczności założenia
łańcuchów na trasie, zatrzymać samochód
na płaskiej powierzchni na poboczu.

)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód nie przesuwał się.

)
Założyć łańcuchy zgodnie z instrukcjami
producenta.

)
Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.

)
Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.


Unikać jazdy po odśnieżonych drogach,
aby nie uszkodzić opon samochodu
ani jezdni. Zaleca się założ
yć łańcuchy
przed wyjazdem na płaskim i suchym
podłożu. Jeżeli samochód posiada felgi
ze stopu aluminium, sprawdzić, czy
żadna część łańcucha lub mocowań nie
styka się z felgą.
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci PEUGEOT lub w warsztacie
specjalistycznym.









Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe:
Wymiary
oryginalnych opon Maks. wielkość
ogniwa
215/60 R16
9 mm
225/50 R17
235/45 R18

Informacje praktyczne
216

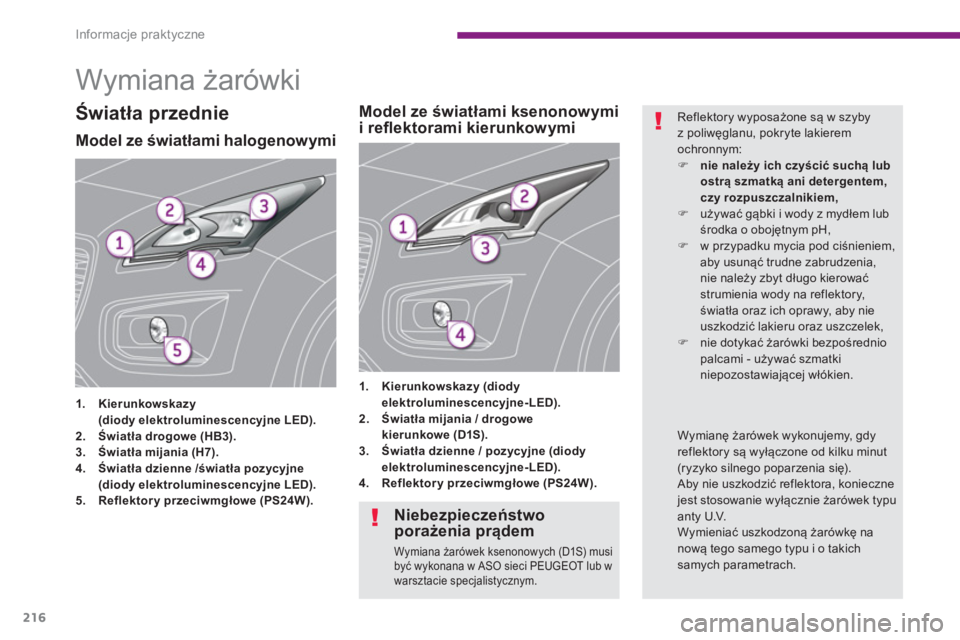

Wymiana żarówki
























Model ze światłami halogenowymi



1.
Kierunkowskazy

(diody elektroluminescencyjne LED).


2.
Światła drogowe (HB3).


3.
Światła mijania (H7).


4.
Światła dzienne /światła pozycyjne

(diody elektroluminescencyjne LED).


5.
Reflektory przeciwmgłowe (PS24W).





1.
Kierunkowskazy (diody
elektroluminescencyjne-LED).


2.
Światła mijania / drogowe
kierunkowe (D1S).


3.
Światła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).


4.
Reflektory przeciwmgłowe (PS24W).






































Model ze światłami ksenonowymi
i refl ektorami kierunkowymi

Światła przednie
Reflektory wyposażone są w szyby
z poliwęglanu, pokryte lakierem
ochronnym:


)
nie należy ich czyścić suchą lub
ostrą szmatką ani detergentem,
czy rozpuszczalnikiem,


)
używać gąbki i wody z mydłem lub
środka o obojętnym pH,

)
w przypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek,

)
nie dotykać żarówki bezpośrednio
palcami - używać szmatki
niepozostawiającej włókien.


Niebezpieczeństwo
porażenia prądem

Wymiana żarówek ksenonowych (D1S) musi
być wykonana w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.



Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia się).
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
anty U.V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.

11
Informacje praktyczne
217

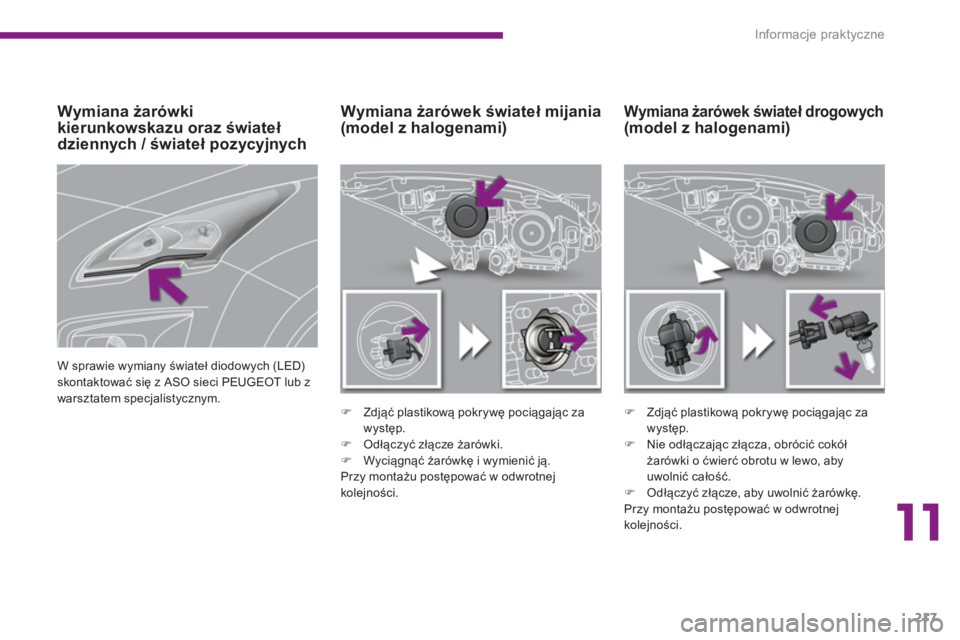

Wymiana żarówek świateł drogowych
(model z halogenami)













Wymiana żarówek świateł mijania
(model z halogenami)


)
Zdjąć plastikową pokrywę pociągając za
występ.

)
Odłączyć złącze żarówki.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
)
Zdjąć plastikową pokrywę pociągając za
występ.

)
Nie odłączając złącza, obrócić cokół
żarówki o ćwierć obrotu w lewo, aby
uwolnić całość.

)
Odłączy
ć złącze, aby uwolnić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.





















Wymiana żarówki
kierunkowskazu oraz świateł
dziennych / świateł pozycyjnych

W sprawie wymiany świateł diodowych (LED)
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Informacje praktyczne
218

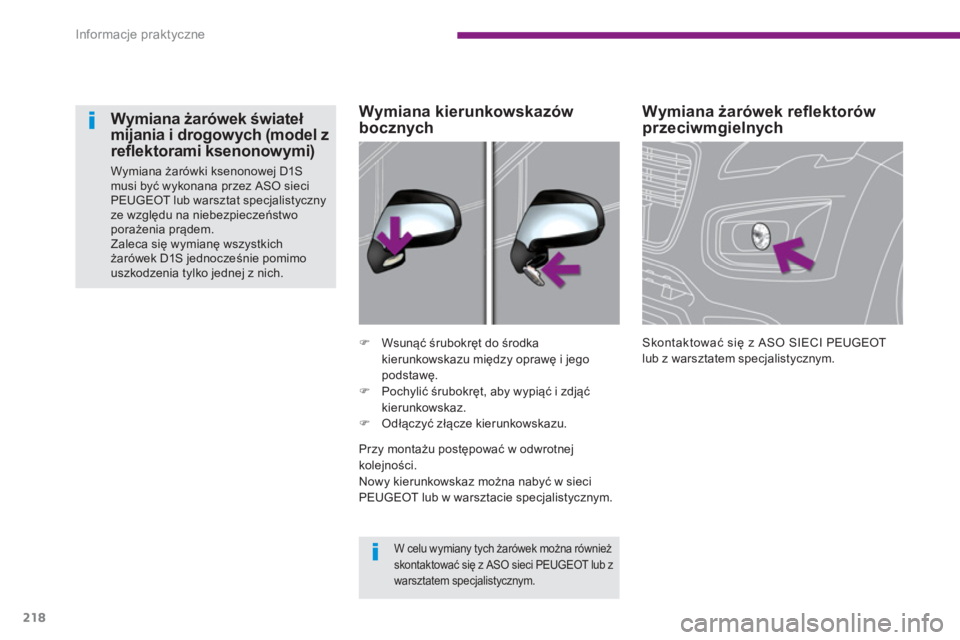

Wymiana żarówek refl ektorów
przeciwmgielnych
Skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.


)
Wsunąć śrubokręt do środka
kierunkowskazu między oprawę i jego
podstawę.

)
Pochylić śrubokręt, aby wypiąć i zdjąć
kierunkowskaz.

)
Odłączyć złącze kierunkowskazu.









Wymiana kierunkowskazów
bocznych







Wymiana żarówek świateł
mijania i drogowych (model z
refl ektorami ksenonowymi)

Wymiana żarówki ksenonowej D1S
musi być wykonana przez ASO sieci
PEUGEOT lub warsztat specjalistyczny
ze względu na niebezpieczeństwo
porażenia prądem.
Zaleca się wymianę wszystkich
żarówek D1S jednocześnie pomimo
uszkodzenia tylko jednej z nich.



W celu wymiany tych żarówek można również
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.



Przy montażu postępować w odwrotnej
kolejności.
Nowy kierunkowskaz można nabyć w sieci
PEUGEOT lub w warsztacie specjalistycznym.

11
Informacje praktyczne
219

































Światła tylne



1.
Światła stop / pozycyjne


(diody elektroluminescencyjne LED).


2.
Światła cofania (W16W).


3.
Kierunkowskazy (P21W).


4.
Światła pozycyjne

(diody elektroluminescencyjne LED).


5.
Światła przeciwmgłowe (P21W).






- Odwrócić blok świateł.

- Nacisnąć pięć występów i wyciągnąć
oprawę żarówek,



Zmiana świateł cofania i
kierunkowskazów


)
Podnieść klapę bagażnika.

)
Zdjąć plastikową osłonę.

)
Odkręcić dwie nakrętki mocujące.

)
Ostrożnie wyjąć blok światła na zewnątrz.

)
Odłączyć złącze od oprawy żarówek.




- Światła cofania (2)
: pociągnąć żarówkę,
aby ją wyjąć.

- Kierunkowskazy (
3)
: obrócić żarówkę o
ćwierć obrotu (w lewo), aby ją wyjąć.

Przy montażu, wykonać czynności w odwrotnej
kolejności.

Informacje praktyczne
220

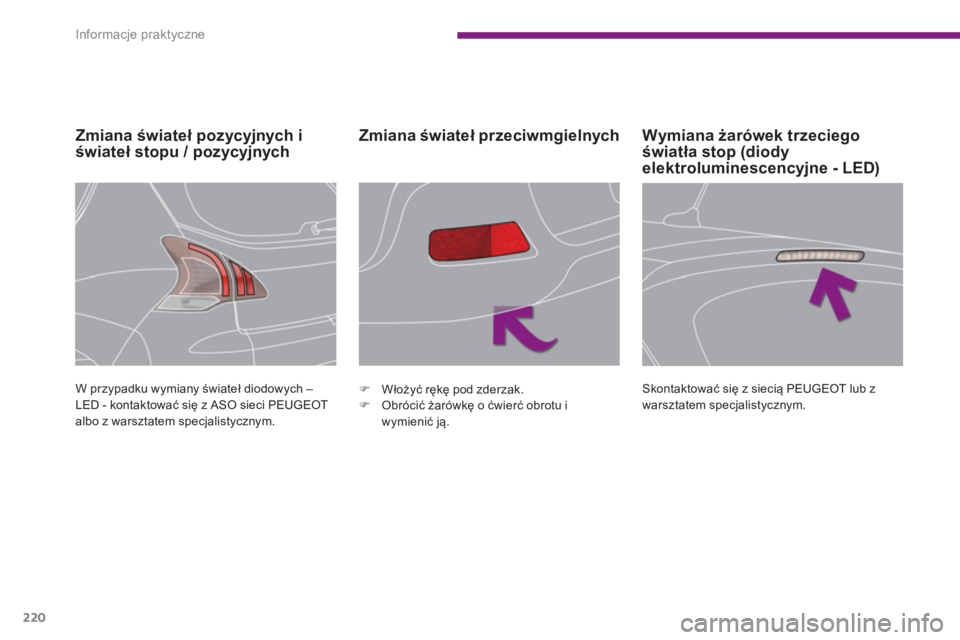

Zmiana świateł pozycyjnych i
świateł stopu / pozycyjnych

















Zmiana świateł przeciwmgielnych

W przypadku wymiany świateł diodowych –
LED - kontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym.


)
Włożyć rękę pod zderzak.

)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.










Wymiana żarówek trzeciego
światła stop (diody
elektroluminescencyjne - LED)
Skontaktować się z siecią PEUGEOT lub z
warsztatem specjalistycznym.

11
Informacje praktyczne
221













Wymiana oświetlenia tablicy
rejestracyjnej (W5W)


)
Włożyć cienki śrubokręt do jednego z
otworów na zewnątrz przezroczystej
osłony.

)
Podważyć, aby ją odpiąć.

)
Zdjąć przezroczystą osłonę.

)
Wyciągnąć i wymienić żarówkę.

Informacje praktyczne
222

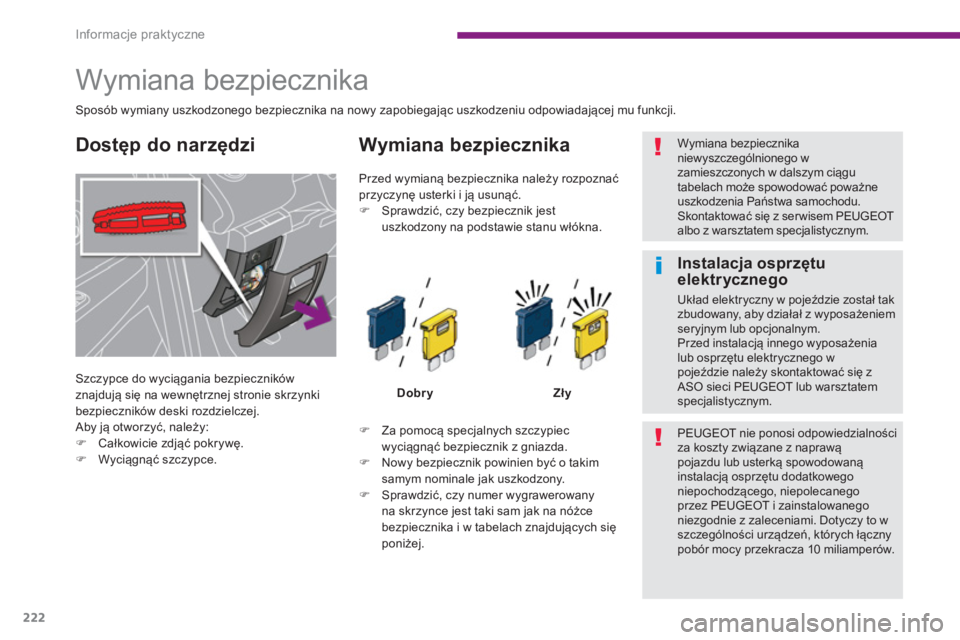

Wymiana bezpiecznika

Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie skrzynki
bezpieczników deski rozdzielczej.
Aby ją otworzyć, należy:


)
Całkowicie zdjąć pokrywę.

)
Wyciągnąć szczypce.



Wymiana bezpiecznika



Dobry



Zły





)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.

)
Nowy bezpiecznik powinien być o takim
samym nominale jak uszkodzony.

)
Sprawdzić, czy numer wygrawerowany
na skrzynce jest taki sam jak na nóżce
bezpiecznika i w tabelach znajdujących się
poniżej.

Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć.


)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu włókna.
Sposób wymiany uszkodzonego bezpiecznika na nowy zapobiegając uszkodzeniu odpowiadającej mu funkcji.

Wymiana bezpiecznika
niewyszczególnionego w
zamieszczonych w dalszym ciągu
tabelach może spowodować poważne
uszkodzenia Państwa samochodu.
Skontaktować się z ser wisem PEUGEOT
albo z warsztatem specjalistycznym.
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
niepochodzącego, niepolecanego
przez PEUGEOT i zainstalowanego
niezgodnie z zaleceniami. Dotyczy to w
szczególności urządzeń, których łączny
pobór mocy przekracza 10 miliamperów.



Dostęp do narzędzi


Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe należy skontaktować się z
ASO sieci PEUGEOT lub warsztatem
specjalistycznym.
