Radwechsel
PANNENHILFE
7


- Kurbeln Sie den Wagenheber herunter,
bis das Fahrzeug wieder auf dem
Boden steht und entfernen Sie den
Wagenheber.

- Ziehen Sie die Radmuttern nun mit
dem Radschlüssel fest, jedoch nicht
gewaltsam.


- Legen Sie das defekte Rad in den
Ersatzradkorb.
- Hängen Sie den Korb wieder in den Haken
ein und heben sie ihn mit der Schraube und
der Handkurbel wieder an. Vergewissern
Sie sich, dass Rad und Korb fest am
Fahrzeugboden anliegen.

- Achten Sie darauf, die Klappe auf der
Trittstufe wieder zu schließen.

- Legen Sie die Radkappe ins Fahrzeug.
Arbeiten Sie niemals unter dem
Fahrzeug, wenn es nur durch einen
Wagenheber abgestützt wird.
Benutzen Sie keinen Maschinenschrauber
anstelle des Radschlüssels.

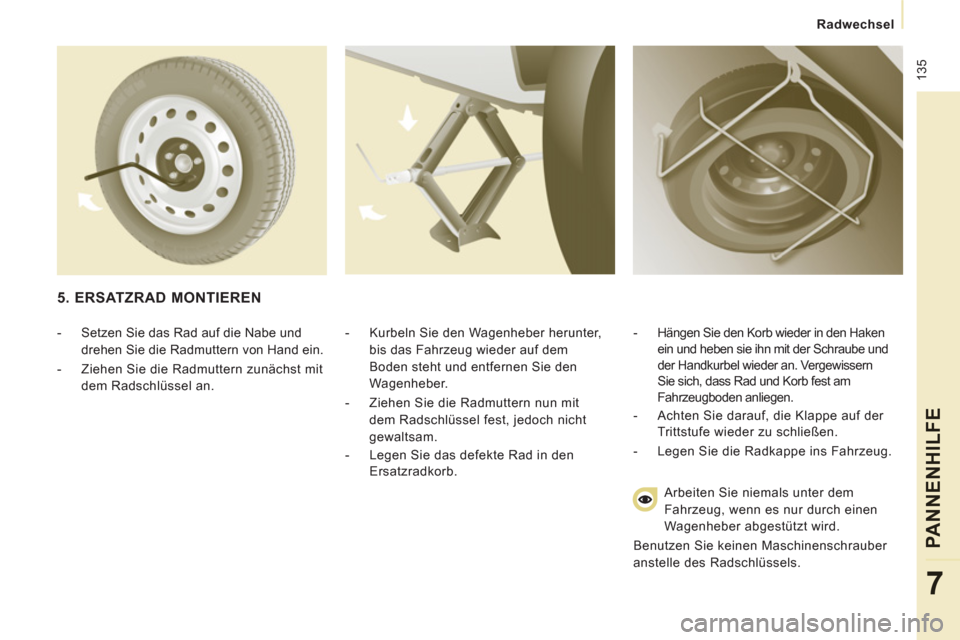

5. ERSATZRAD MONTIEREN



- Setzen Sie das Rad auf die Nabe und
drehen Sie die Radmuttern von Hand ein.

- Ziehen Sie die Radmuttern zunächst mit
dem Radschlüssel an.

136


Schneeschutz

ABNEHMBARERSCHNEESCHUTZ

Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen
Stoßstange montiert, um zu vermeiden,
dass sich Schnee im Bereich des
Kühlerventilators ansammelt.

MONTIEREN



- Halten Sie den abnehmbaren
Schneeschutz vor den Zentrierstift A
an
der vorderen Stoßstange.

- Bringen Sie ihn unter Druck auf die
Klammern B
an den vier Ecken an.

Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10 °C (keine
Schneefallgefahr) und bei Zugbetrieb
abzumontieren.

ABMONTIEREN



- Führen Sie einen Schraubenzieher in
die Öffnung neben den Klammern ein.

- Lösen Sie die vier Klammern B
nacheinander
durch eine Hebelbewegung mit dem
Schraubenzieher.



6. REPARIERTES RAD MONTIEREN

Das reparierte Rad wird auf die gleiche
Weise montiert wie unter Punkt 5
beschrieben.
Siehe Abschnitt 8, Absatz "Kenndaten"
zur Lokalisierung des Reifenetiketts.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen Sie so
schnell wie möglich von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Werkstatt überprüfen, ob die
Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck
hat. Lassen Sie auch das Originalrad
schnellstmöglich von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Werkstatt reparieren und
wieder montieren.

137


Austausch der Glühlampen
PANNENHILFE
7

AUSTAUSCH DER GLÜHLAMPEN


Ty p C
Halogenlampe:
Sperrfeder aus der
Halterung lösen.
Ty p A
ganz aus Glas: vorsichtig
ziehen, da sie unter
Druck eingesetzt ist.

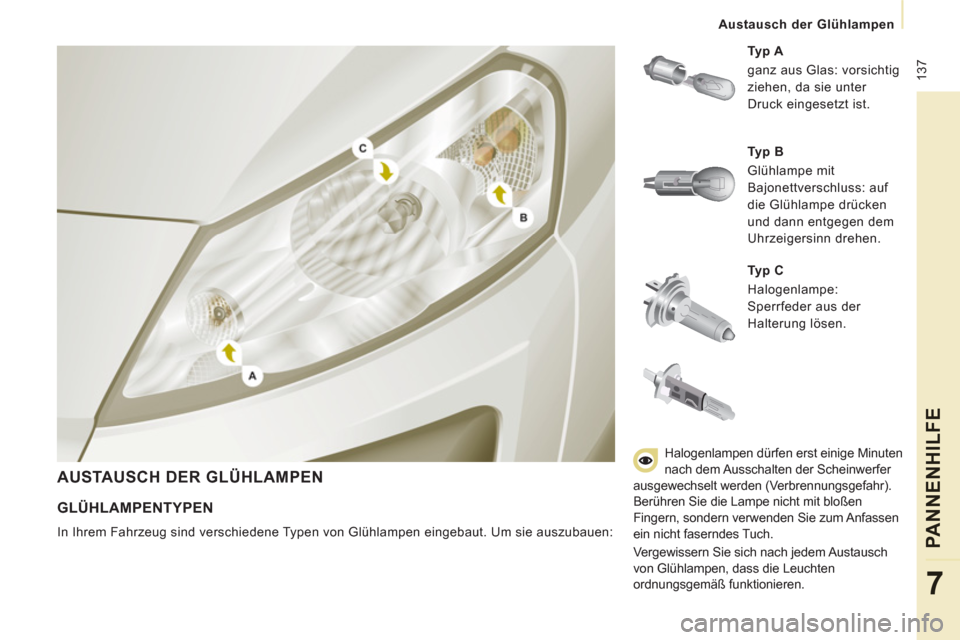

GLÜHLAMPENTYPEN

In Ihrem Fahrzeug sind verschiedene Typen von Glühlampen eingebaut. Um sie auszubauen:
Ty p B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Halogenlampen dürfen erst einige Minuten
nach dem Ausschalten der Scheinwerfer
ausgewechselt werden (Verbrennungsgefahr).
Berühren Sie die Lampe nicht mit bloßen
Fingern, sondern verwenden Sie zum Anfassen
ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch
von Glühlampen, dass die Leuchten
ordnungsgemäß funktionieren.

138


Austausch der Glühlampen


3.
Fahrtrichtungsanzeiger
Typ B
, PY21W - 21W (gelb)


- Drehen Sie die Glühlampenfassung
um eine Vierteldrehung entgegen dem
Uhrzeigersinn.

- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und
sie entgegen dem Uhrzeigersinn
drehen.

- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.

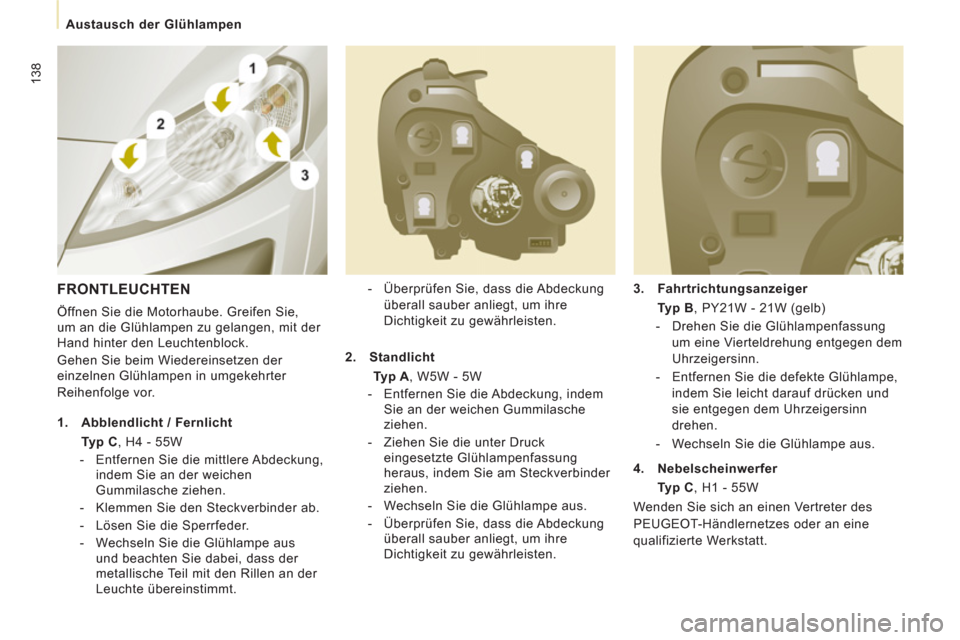

FRONTLEUCHTEN

Öffnen Sie die Motorhaube. Greifen Sie,
um an die Glühlampen zu gelangen, mit der
Hand hinter den Leuchtenblock.
Gehen Sie beim Wiedereinsetzen der
einzelnen Glühlampen in umgekehrter
Reihenfolge vor.


1.
Abblendlicht / Fernlicht
Typ C
, H4 - 55W


- Entfernen Sie die mittlere Abdeckung,
indem Sie an der weichen
Gummilasche ziehen.

- Klemmen Sie den Steckverbinder ab.

- Lösen Sie die Sperrfeder.

- Wechseln Sie die Glühlampe aus
und beachten Sie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt.
2.
Standlicht
Typ A
, W5W - 5W


- Entfernen Sie die Abdeckung, indem
Sie an der weichen Gummilasche
ziehen.

- Ziehen Sie die unter Druck
eingesetzte Glühlampenfassung
heraus, indem Sie am Steckverbinder
ziehen.

- Wechseln Sie die Glühlampe aus.

- Überprüfen Sie, dass die Abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
4.
Nebelscheinwerfer
Typ C
, H1 - 55W
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Werkstatt.

139


Austausch der Glühlampen
PANNENHILFE
7

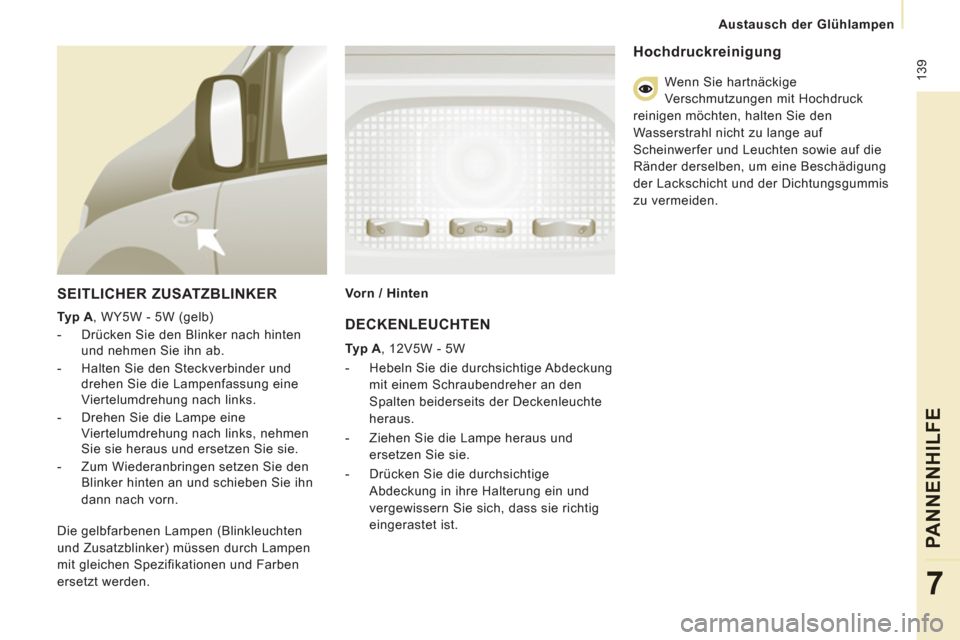

SEITLICHER ZUSATZBLINKER


Typ A
, WY5W - 5W (gelb)


- Drücken Sie den Blinker nach hinten
und nehmen Sie ihn ab.

- Halten Sie den Steckverbinder und
drehen Sie die Lampenfassung eine
Viertelumdrehung nach links.

- Drehen Sie die Lampe eine
Viertelumdrehung nach links, nehmen
Sie sie heraus und ersetzen Sie sie.

- Zum Wiederanbringen setzen Sie den
Blinker hinten an und schieben Sie ihn
dann nach vorn.
Vorn / Hinten

Die gelbfarbenen Lampen (Blinkleuchten
und Zusatzblinker) müssen durch Lampen
mit gleichen Spezifikationen und Farben
ersetzt werden. DECKENLEUCHTEN

Typ A
, 12V5W - 5W


- Hebeln Sie die durchsichtige Abdeckung
mit einem Schraubendreher an den
Spalten beiderseits der Deckenleuchte
heraus.

- Ziehen Sie die Lampe heraus und
ersetzen Sie sie.

- Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein und
vergewissern Sie sich, dass sie richtig
eingerastet ist.


Hochdruckreinigung

Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen möchten, halten Sie den
Wasserstrahl nicht zu lange auf
Scheinwerfer und Leuchten sowie auf die
Ränder derselben, um eine Beschädigung
der Lackschicht und der Dichtungsgummis
zu vermeiden.

140


Austausch der Glühlampen

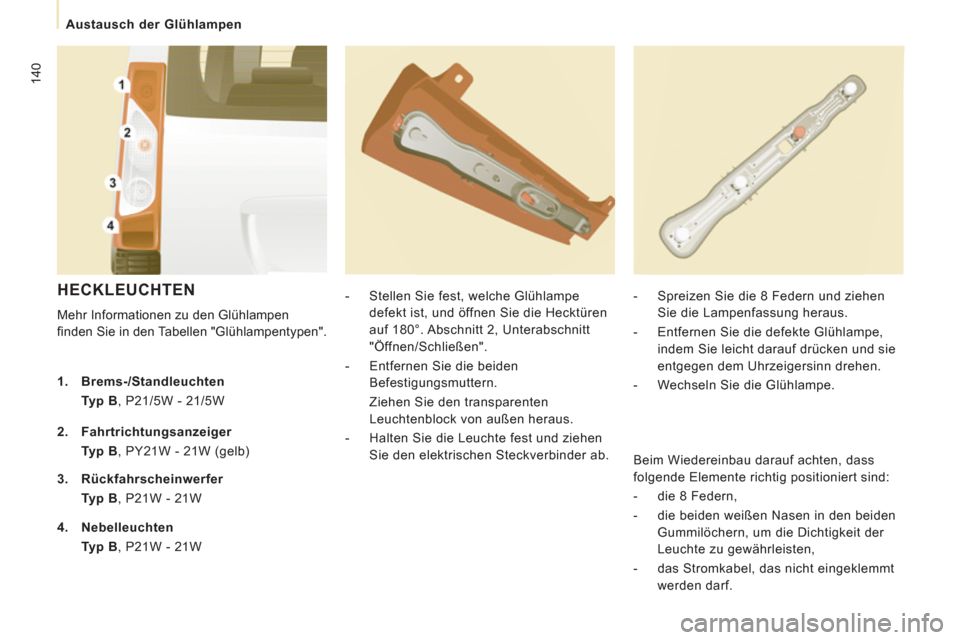

HECKLEUCHTEN

Mehr Informationen zu den Glühlampen
fi nden Sie in den Tabellen "Glühlampentypen".

- Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die Hecktüren
auf 180°. Abschnitt 2, Unterabschnitt
"Öffnen/Schließen".

- Entfernen Sie die beiden
Befestigungsmuttern.
Ziehen Sie den transparenten
Leuchtenblock von außen heraus.

- Halten Sie die Leuchte fest und ziehen
Sie den elektrischen Steckverbinder ab.
- Spreizen Sie die 8 Federn und ziehen
Sie die Lampenfassung heraus.

- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe.

1.
Brems-/Standleuchten
Typ B
, P21/5W - 21/5W

2.
Fahrtrichtungsanzeiger
Typ B
, PY21W - 21W (gelb)

3.
Rückfahrscheinwerfer
Typ B
, P21W - 21W

4.
Nebelleuchten
Typ B
, P21W - 21W Beim Wiedereinbau darauf achten, dass
folgende Elemente richtig positioniert sind:


- die 8 Federn,

- die beiden weißen Nasen in den beiden
Gummilöchern, um die Dichtigkeit der
Leuchte zu gewährleisten,

- das Stromkabel, das nicht eingeklemmt
werden darf.

Austausch der Glühlampen
PANNENHILFE
7
DRITTE BREMSLEUCHTE


Typ A
, W5W - 5W
Typ B
, P21W - 21W

KENNZEICHENBELEUCHTUNG


Typ A
, W5W - 5W

Mit Heckklappe


- Hebeln Sie an dem mit dem Pfeil
gekennzeichneten Punkt die
durchsichtige Kunststoffabdeckung mit
einem Schraubendreher auf.

- Wechseln Sie die Glühlampe.

- Setzen Sie die Kunststoffabdeckung
wieder auf und drücken Sie darauf.


Mit Flügeltüren


- Haken Sie die Innenverkleidung aus.

- Lösen Sie den Stecker durch Spreizen
seiner Feder.

- Ziehen Sie die Kunststoffabdeckung ab.

- Drehen Sie die Lampenfassung eine
Viertelumdrehung entgegen dem
Uhrzeigersinn.

- Wechseln Sie die Glühlampe.


Leuchte außen (Flügeltüren)


- Lösen Sie die beiden Schrauben mit
einem Torx
TM -Schraubendreher mit
Einsatz 20.

- Ziehen Sie die Leuchte heraus.

- Wechseln Sie die Glühlampe aus.
Leuchte innen (Heckklappe)


- Lösen Sie die beiden Schrauben mit
einem Torx
TM -Schraubendreher mit
Einsatz 20.

- Nehmen Sie die Kunststoffabdeckung ab.

- Ziehen Sie die Lampenfassung heraus,
indem Sie die beiden Federn spreizen.

- Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.

- Wechseln Sie die Glühlampe aus.

142


Austausch der Sicherungen

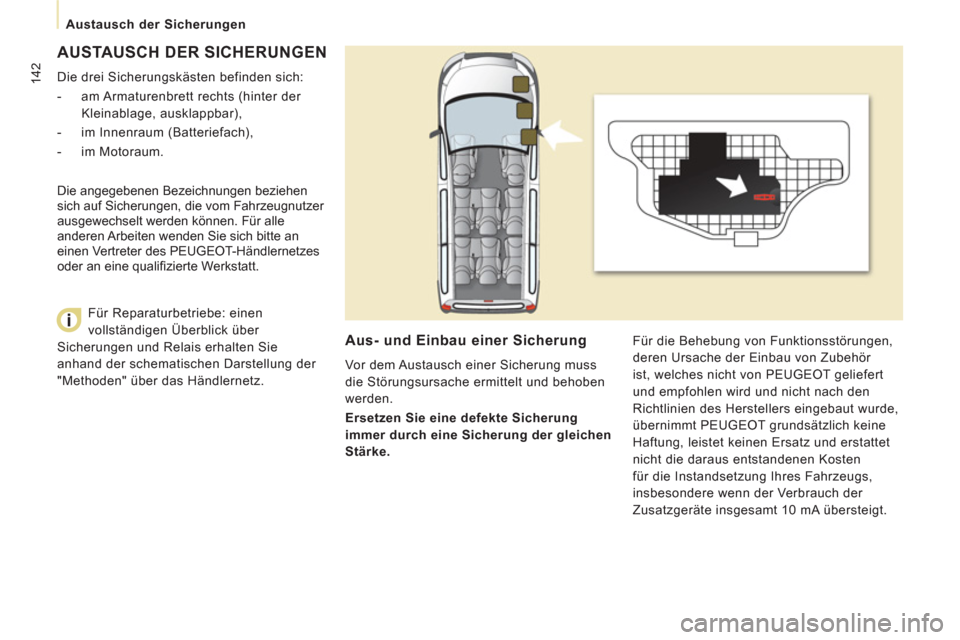

AUSTAUSCH DER SICHERUNGEN

Die drei Sicherungskästen befinden sich:


- am Armaturenbrett rechts (hinter der
Kleinablage, ausklappbar),

- im Innenraum (Batteriefach),

- im Motoraum.
Aus- und Einbau einer Sicherung

Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behoben
werden.

Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke. Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau von Zubehör
ist, welches nicht von PEUGEOT geliefert
und empfohlen wird und nicht nach den
Richtlinien des Herstellers eingebaut wurde,
übernimmt PEUGEOT grundsätzlich keine
Haftung, leistet keinen Ersatz und erstattet
nicht die daraus entstandenen Kosten
für die Instandsetzung Ihres Fahrzeugs,
insbesondere wenn der Verbrauch der
Zusatzgeräte insgesamt 10 mA übersteigt. Die angegebenen Bezeichnungen beziehen
sich auf Sicherungen, die vom Fahrzeugnutzer
ausgewechselt werden können. Für alle
anderen Arbeiten wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifi zierte Werkstatt.
Für Reparaturbetriebe: einen
vollständigen Überblick über
Sicherungen und Relais erhalten Sie
anhand der schematischen Darstellung der
"Methoden" über das Händlernetz.
