2012 Peugeot Expert Tepee Betriebsanleitung (in German)

111


Kinder an Bord

SICHERHEI
T
4

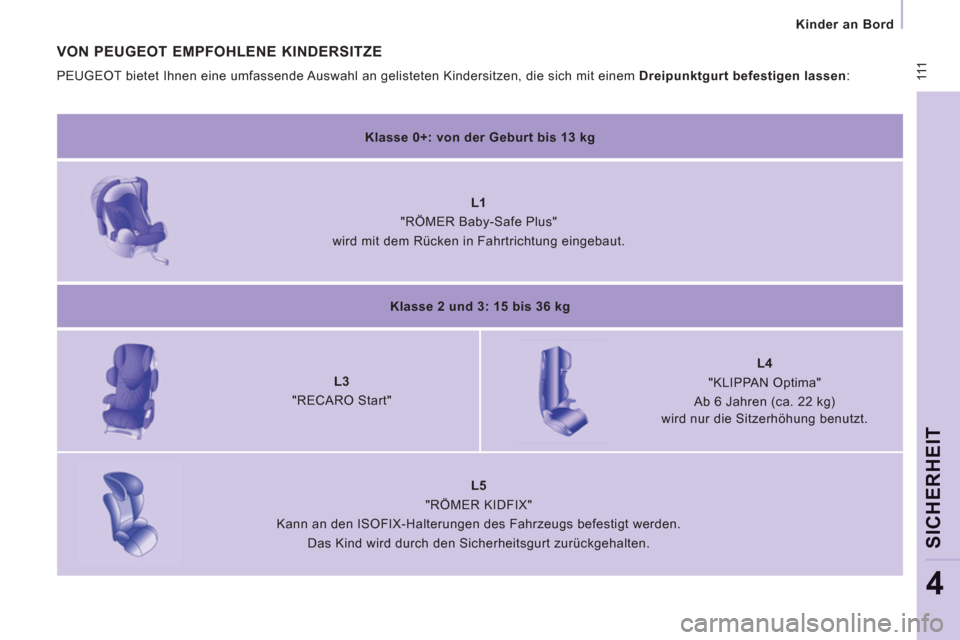

VON PEUGEOT EMPFOHLENE KINDERSITZE

PEUGEOT bietet Ihnen eine umfassende Auswahl an gelisteten Kindersitzen, die sich mit einem Dreipunktgurt befestigen lassen
:


Klasse 0+: von der Geburt bis 13 kg








L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.


Klasse 2 und 3: 15 bis 36 kg







L3
"RECARO Start"






L4
"KLIPPAN Optima"
Ab 6 Jahren (ca. 22 kg)
wird nur die Sitzerhöhung benutzt.







L5
"RÖMER KIDFIX"
Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden.
Das Kind wird durch den Sicherheitsgurt zurückgehalten.

11 2


Kinder an Bord
Reihe 2
Seitenplätze

U


U


U


U


Mittelplatz

U


U


U


U

Reihe 3
Seitenplätze

U


U


U


U


Mittelplatz

U


U


U


U


(a) : Klasse 0: Geburt bis 13 kg. Babyschalen und Babytragetaschen können nicht auf dem Beifahrersitz eingebaut werden.

(b) : Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.

U
: Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes entgegen der Fahrtrichtung und/oder in Fahrtrichtung,
der sich mit einem Sicherheitsgurt befestigen lässt.

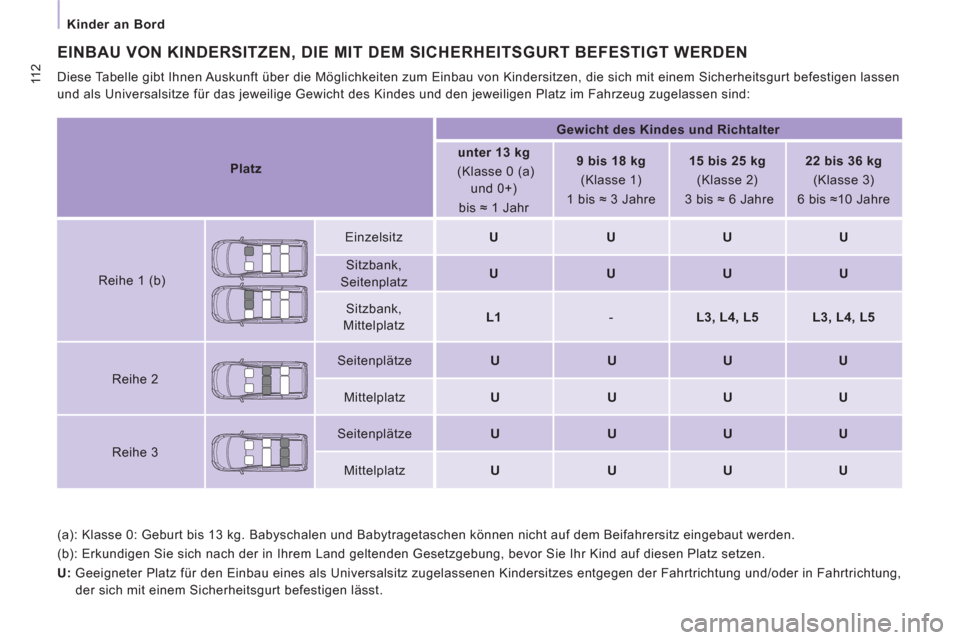

EINBAU VON KINDERSITZEN, DIE MIT DEM SICHERHEITSGURT BEFESTIGT WERDEN

Diese Tabelle gibt Ihnen Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit einem Sicherheitsgurt befestigen lassen
und als Universalsitze für das jeweilige Gewicht des Kindes und den jeweiligen Platz im Fahrzeug zugelassen sind:


Platz


Gewicht des Kindes und Richtalter



unter 13 kg
(Klasse 0 (a)
und 0+)
bis ≈ 1 Jahr

9 bis 18 kg
(Klasse 1)
1 bis ≈ 3 Jahre

15 bis 25 kg
(Klasse 2)
3 bis ≈ 6 Jahre

22 bis 36 kg
(Klasse 3)
6 bis ≈10 Jahre

Reihe 1 (b)
Einzelsitz

U


U


U


U


Sitzbank,
Seitenplatz

U


U


U


U


Sitzbank,
Mittelplatz

L1

-


L3, L4, L5


L3, L4, L5

11 3


Kinder an Bord

SICHERHEI
T
4

Deaktivieren Sie den Beifahrerairbag, wenn
ein Kindersitz entgegen der Fahrtrichtung
dort eingebaut ist.
Andernfalls könnte das Kind beim Entfalten
des Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Einbau einer Sitzerhöhung

Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der Bauchgurt
des Sicherheitsgurtes über die Schenkel des
Kindes verläuft.
PEUGEOT empfiehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benutzen, die
mit einer Gurtführung in Schulterhöhe
ausgestattet ist.

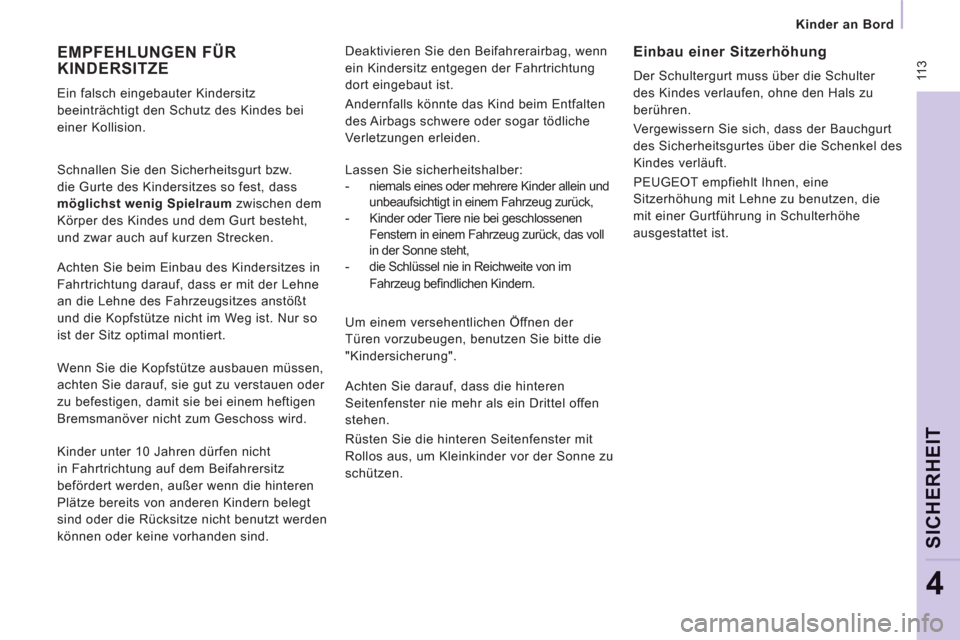

EMPFEHLUNGEN FÜR
KINDERSITZE
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum
zwischen dem
Körper des Kindes und dem Gurt besteht,
und zwar auch auf kurzen Strecken.
Achten Sie beim Einbau des Kindersitzes in
Fahrtrichtung darauf, dass er mit der Lehne
an die Lehne des Fahrzeugsitzes anstößt
und die Kopfstütze nicht im Weg ist. Nur so
ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen müssen,
achten Sie darauf, sie gut zu verstauen oder
zu befestigen, damit sie bei einem heftigen
Bremsmanöver nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrersitz
befördert werden, außer wenn die hinteren
Plätze bereits von anderen Kindern belegt
sind oder die Rücksitze nicht benutzt werden
können oder keine vorhanden sind.
Lassen Sie sicherheitshalber:


- niemals eines oder mehrere Kinder allein und
unbeaufsichtigt in einem Fahrzeug zurück,

- Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das voll
in der Sonne steht,

- die Schlüssel nie in Reichweite von im
Fahrzeug befi ndlichen Kindern.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen
stehen.
Rüsten Sie die hinteren Seitenfenster mit
Rollos aus, um Kleinkinder vor der Sonne zu
schützen.

114


Zugbetrieb
Die Gewichte im Einzelnen finden
Sie in den Fahrzeugpapieren
(Fahrzeugschein, ...) oder im Abschnitt 8,
Absatz "Gewichte".

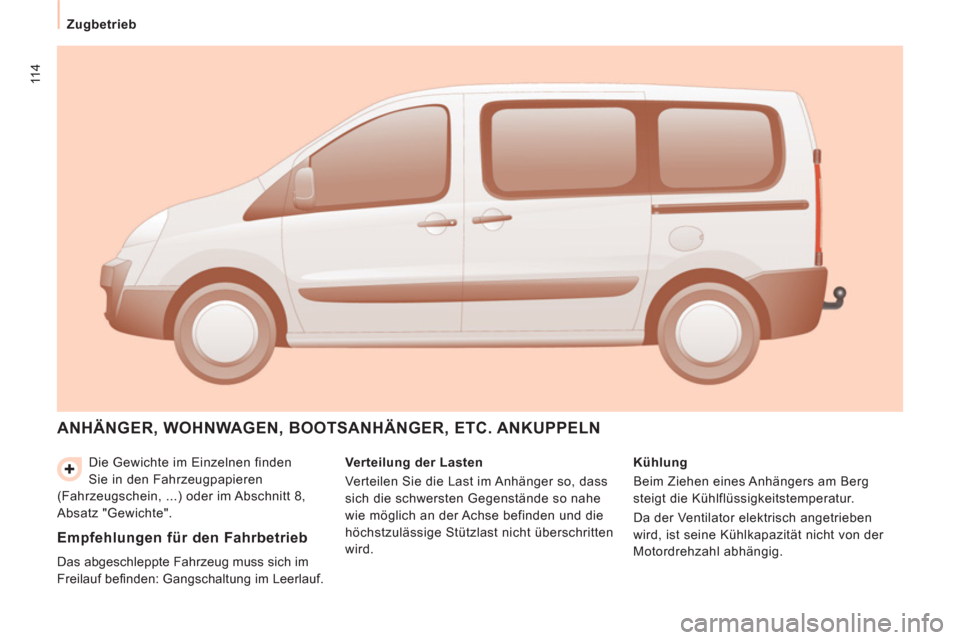

ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER, ETC. ANKUPPELN


Verteilung der Lasten
Verteilen Sie die Last im Anhänger so, dass
sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und die
höchstzulässige Stützlast nicht überschritten
wird.
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.

Empfehlungen für den Fahrbetrieb

Das abgeschleppte Fahrzeug muss sich im
Freilauf befi nden: Gangschaltung im Leerlauf.

11 5


Zugbetrieb

ZUBEHÖ
R
5

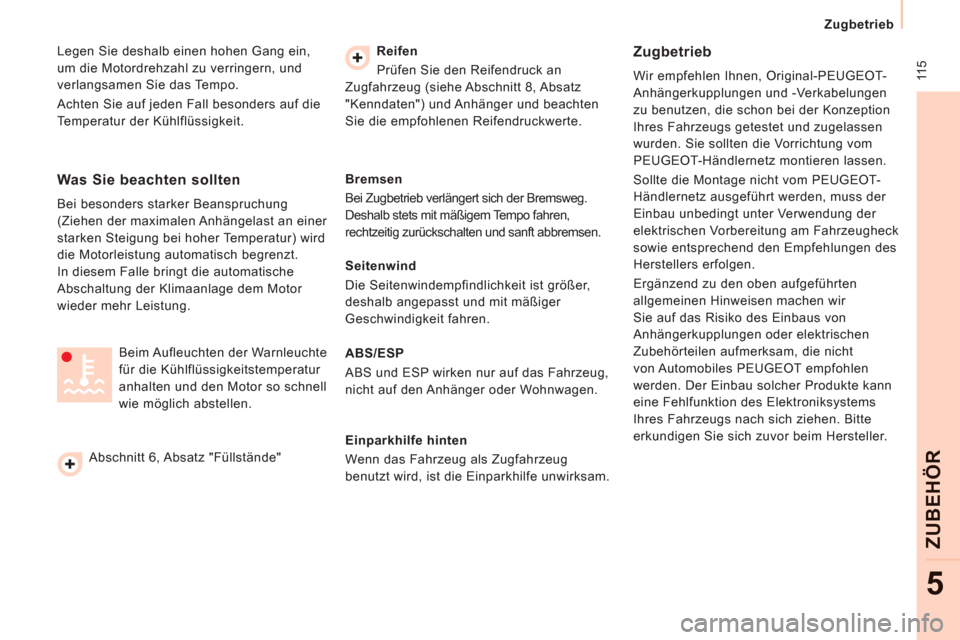

Legen Sie deshalb einen hohen Gang ein,
um die Motordrehzahl zu verringern, und
verlangsamen Sie das Tempo.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
Reifen
Prüfen Sie den Reifendruck an
Zugfahrzeug (siehe Abschnitt 8, Absatz
"Kenndaten") und Anhänger und beachten
Sie die empfohlenen Reifendruckwerte. Zugbetrieb

Wir empfehlen Ihnen, Original-PEUGEOT-
Anhängerkupplungen und -Verkabelungen
zu benutzen, die schon bei der Konzeption
Ihres Fahrzeugs getestet und zugelassen
wurden. Sie sollten die Vorrichtung vom
PEUGEOT-Händlernetz montieren lassen.
Sollte die Montage nicht vom PEUGEOT-
Händlernetz ausgeführt werden, muss der
Einbau unbedingt unter Verwendung der
elektrischen Vorbereitung am Fahrzeugheck
sowie entsprechend den Empfehlungen des
Herstellers erfolgen.
Ergänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des Einbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht
von Automobiles PEUGEOT empfohlen
werden. Der Einbau solcher Produkte kann
eine Fehlfunktion des Elektroniksystems
Ihres Fahrzeugs nach sich ziehen. Bitte
erkundigen Sie sich zuvor beim Hersteller. Beim Aufleuchten der Warnleuchte
für die Kühlflüssigkeitstemperatur
anhalten und den Motor so schnell
wie möglich abstellen.

Was Sie beachten sollten

Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast an einer
starken Steigung bei hoher Temperatur) wird
die Motorleistung automatisch begrenzt.
In diesem Falle bringt die automatische
Abschaltung der Klimaanlage dem Motor
wieder mehr Leistung.
Abschnitt 6, Absatz "Füllstände"
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Deshalb stets mit mäßigem Tempo fahren,
rechtzeitig zurückschalten und sanft abbremsen.

Seitenwind
Die Seitenwindempfindlichkeit ist größer,
deshalb angepasst und mit mäßiger
Geschwindigkeit fahren.

ABS/ESP
ABS und ESP wirken nur auf das Fahrzeug,
nicht auf den Anhänger oder Wohnwagen.

Einparkhilfe hinten
Wenn das Fahrzeug als Zugfahrzeug
benutzt wird, ist die Einparkhilfe unwirksam.

11 6
Ausrüstung
ZUBEHÖR


Einbau von Funksprechanlagen
Vor dem nachträglichen Einbau von
Funksprechanlagen mit Außenantenne
in Ihr Fahrzeug ist es grundsätzlich
empfehlenswert, sich an einen Vertreter des
PEUGEOT-Händlernetzes zu wenden.
Das PEUGEOT-Händlernetz informiert
Sie über die Eigenschaften der
Funksprechanlagen (Frequenzband,
maximale Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
Funkentstörung (elektromagnetische
Verträglichkeit) von Kraftfahrzeugen
(2004/104/EG) installiert werden können.
Dieses Zubehörprogramm umfasst die
Bereiche Komfort, Freizeit und Pflege: Zierleisten (außer 163 PS Motor),
Schmutzfänger vorn, Schmutzfänger hinten,
Windabweiser, Trittstufe... Autoradios, Freisprecheinrichtung,
Lautsprecher, CD-Wechsler,
Navigationssystem, ...
Beim Einbau handelsüblicher Audio- und
Telematikausrüstungen müssen zahlreiche
technische Vorgaben beachtet werden.
Außerdem sind die Besonderheiten der Geräte
sowie ihre Verträglichkeit mit den Funktionen
und Kapazitäten der Serienausstattung Ihres
Fahrzeugs zu berücksichtigen.
Mit den Airbags kompatible Bezüge für
Vordersitz, Sitzbänke, Gummifußmatten, Textil-
Fußmatten, Laderaumwanne, Dachträger,
Rollos für Seitenfenster, Schneeketten.
Um jede Behinderung unter dem Pedalwerk
zu vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt und befestigt ist,

- legen Sie niemals mehrere Matten
übereinander. Flüssigkeit für Scheibenwaschanlage,
Ersatzsicherungen, Scheibenwischerblätter,
Reinigungs- und Pflegemittel für innen und
außen, Ersatzglühlampen, ...
Der Einbau eines nicht von
Automobiles PEUGEOT gelisteten
elektrischen Geräts oder Zubehörteils
kann zu einer Betriebsstörung in der
elektronischen Anlage Ihres Fahrzeugs
führen. Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an einen
Vertreter des Händlernetzes zu wenden, der
Ihnen gerne die empfohlenen Geräte oder
Zubehörteile zeigt.
Je nach Bestimmungsland ist es Vorschrift,
Sicherheitsweste, Warndreieck und
Ersatzglühlampen im Fahrzeug mitzuführen.


Wenden Sie sich, wenn Arbeiten an Ihrem
Fahrzeug auszuführen sind, in jedem Fall
an eine Fachwerkstatt, die über entsprechende
technische Informationen, Fachkenntnisse und
Ausrüstung verfügt. All diese Voraussetzungen
erfüllen die Vertragswerkstätten des
PEUGEOT-Händlernetzes.

Alarmanlagen, Scheibengravur,
Verbandkasten, Sicherheitsweste,
Einparkhilfe hinten, Warndreieck, ...

11 7


Öffnen der Motorhaube

KONTROLLE
N
6

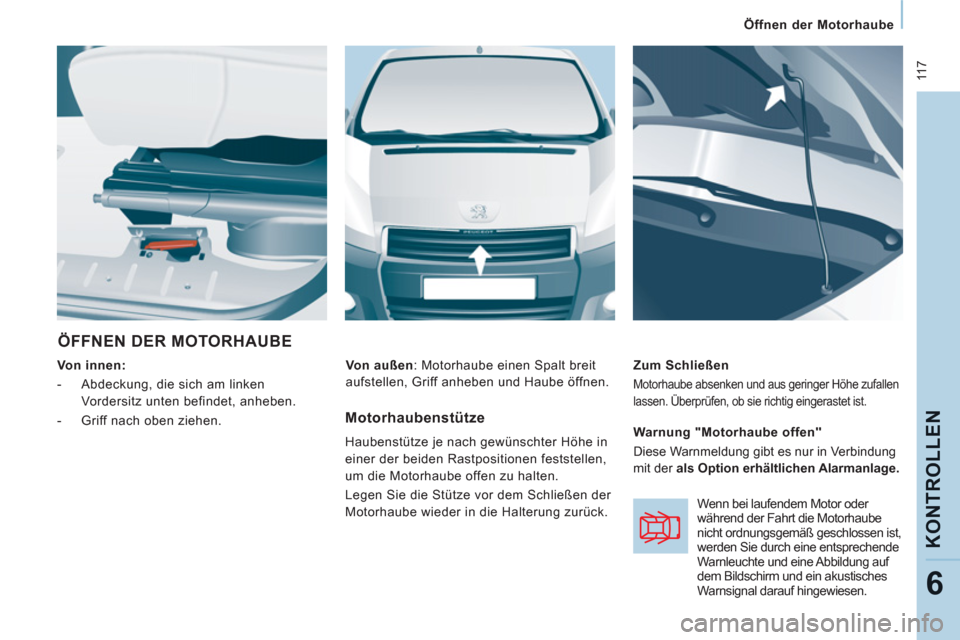

ÖFFNEN DER MOTORHAUBE


Von innen:


- Abdeckung, die sich am linken
Vordersitz unten befindet, anheben.

- Griff nach oben ziehen.
Zum Schließen

Motorhaube absenken und aus geringer Höhe zufallen
lassen. Überprüfen, ob sie richtig eingerastet ist.


Von außen: Motorhaube einen Spalt breit
aufstellen, Griff anheben und Haube öffnen.
Motorhaubenstütze
Haubenstütze je nach gewünschter Höhe in
einer der beiden Rastpositionen feststellen,
um die Motorhaube offen zu halten.
Legen Sie die Stütze vor dem Schließen der
Motorhaube wieder in die Halterung zurück.
Warnung "Motorhaube offen"
Diese Warnmeldung gibt es nur in Verbindung
mit der als Option erhältlichen Alarmanlage.

Wenn bei laufendem Motor oder
während der Fahrt die Motorhaube
nicht ordnungsgemäß geschlossen ist,
werden Sie durch eine entsprechende
Warnleuchte und eine Abbildung auf
dem Bildschirm und ein akustisches
Warnsignal darauf hingewiesen.

118

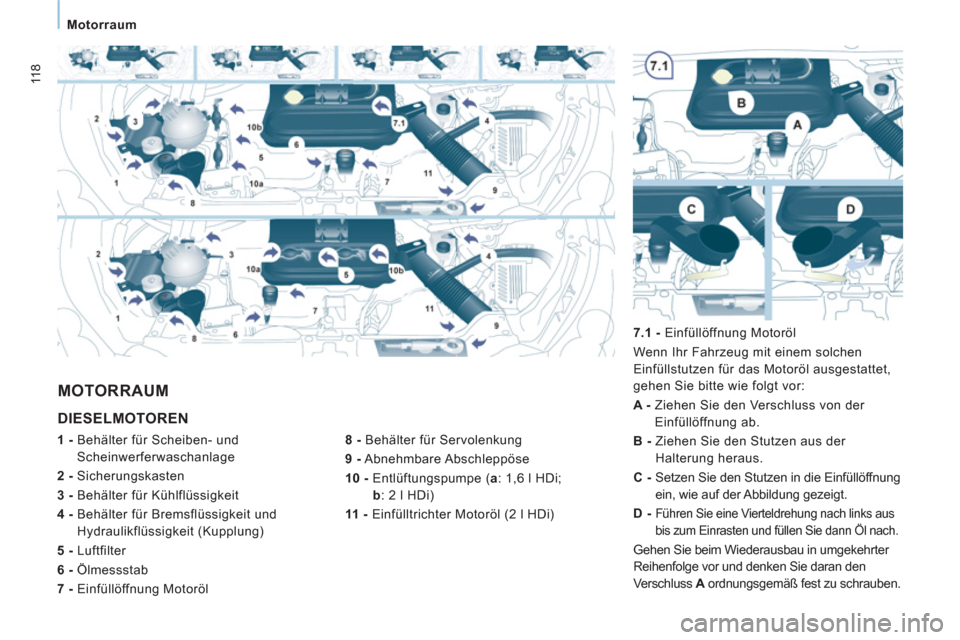

Motorraum

DIESELMOTOREN


8 -
Behälter für Servolenkung

9 -
Abnehmbare Abschleppöse

10 -
Entlüftungspumpe ( a
: 1,6 l HDi;
b
: 2 l HDi)

11 -
Einfülltrichter Motoröl (2 l HDi)

MOTORRAUM


1 -
Behälter für Scheiben- und
Scheinwerferwaschanlage

2 -
Sicherungskasten

3 -
Behälter für Kühlflüssigkeit

4 -
Behälter für Bremsflüssigkeit und
Hydraulikflüssigkeit (Kupplung)

5 -
Luftfilter

6 -
Ölmessstab

7 -
Einfüllöffnung Motoröl
7.1 -
Einfüllöffnung Motoröl
Wenn Ihr Fahrzeug mit einem solchen
Einfüllstutzen für das Motoröl ausgestattet,
gehen Sie bitte wie folgt vor:

A -
Ziehen Sie den Verschluss von der
Einfüllöffnung ab.

B -
Ziehen Sie den Stutzen aus der
Halterung heraus.

C -
Setzen Sie den Stutzen in die Einfüllöffnung
ein, wie auf der Abbildung gezeigt.

D -

Führen Sie eine Vierteldrehung nach links aus
bis zum Einrasten und füllen Sie dann Öl nach.
Gehen Sie beim Wiederausbau in umgekehrter
Reihenfolge vor und denken Sie daran den
Verschluss A
ordnungsgemäß fest zu schrauben.
