2012 Peugeot Expert Tepee Betriebsanleitung (in German)

143


Austausch der Sicherungen
PANNENHILFE
7

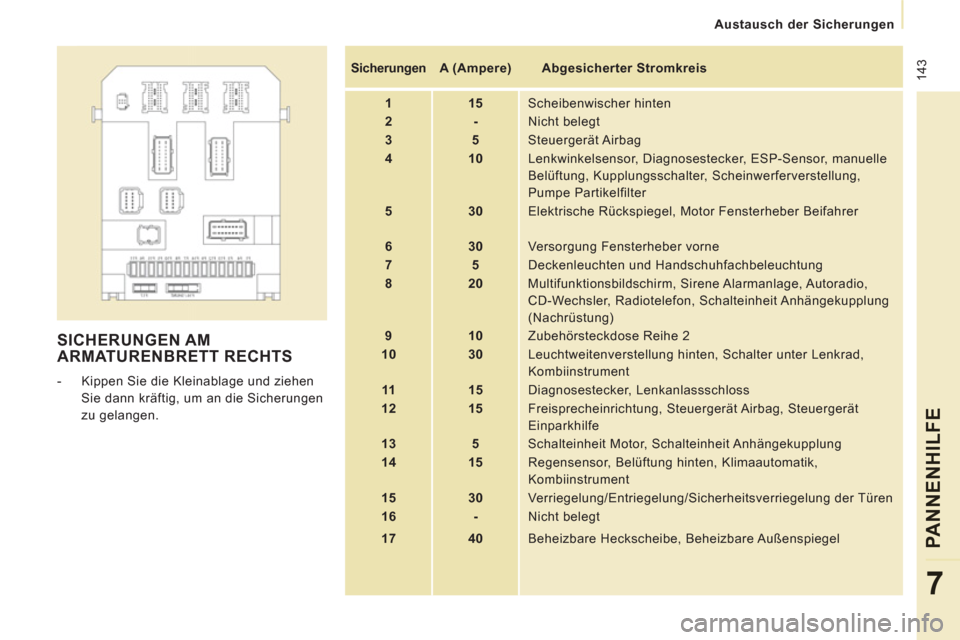

SICHERUNGEN AM
ARMATURENBRETT RECHTS


- Kippen Sie die Kleinablage und ziehen
Sie dann kräftig, um an die Sicherungen
zu gelangen.

Sicherungen



A (Ampere)


Abgesicherter Stromkreis


1


15
Scheibenwischer hinten


2


-
Nicht belegt


3


5
Steuergerät Airbag


4


10
Lenkwinkelsensor, Diagnosestecker, ESP-Sensor, manuelle
Belüftung, Kupplungsschalter, Scheinwerferverstellung,
Pumpe Partikelfilter


5


30
Elektrische Rückspiegel, Motor Fensterheber Beifahrer


6


30
Versorgung Fensterheber vorne


7


5
Deckenleuchten und Handschuhfachbeleuchtung


8


20
Multifunktionsbildschirm, Sirene Alarmanlage, Autoradio,
CD-Wechsler, Radiotelefon, Schalteinheit Anhängekupplung
(Nachrüstung)


9


10
Zubehörsteckdose Reihe 2


10


30
Leuchtweitenverstellung hinten, Schalter unter Lenkrad,
Kombiinstrument


11

15
Diagnosestecker, Lenkanlassschloss


12


15
Freisprecheinrichtung, Steuergerät Airbag, Steuergerät
Einparkhilfe


13


5
Schalteinheit Motor, Schalteinheit Anhängekupplung


14


15
Regensensor, Belüftung hinten, Klimaautomatik,
Kombiinstrument


15


30
Verriegelung/Entriegelung/Sicherheitsverriegelung der Türen


16


-
Nicht belegt


17


40
Beheizbare Heckscheibe, Beheizbare Außenspiegel

144


Austausch der Sicherungen

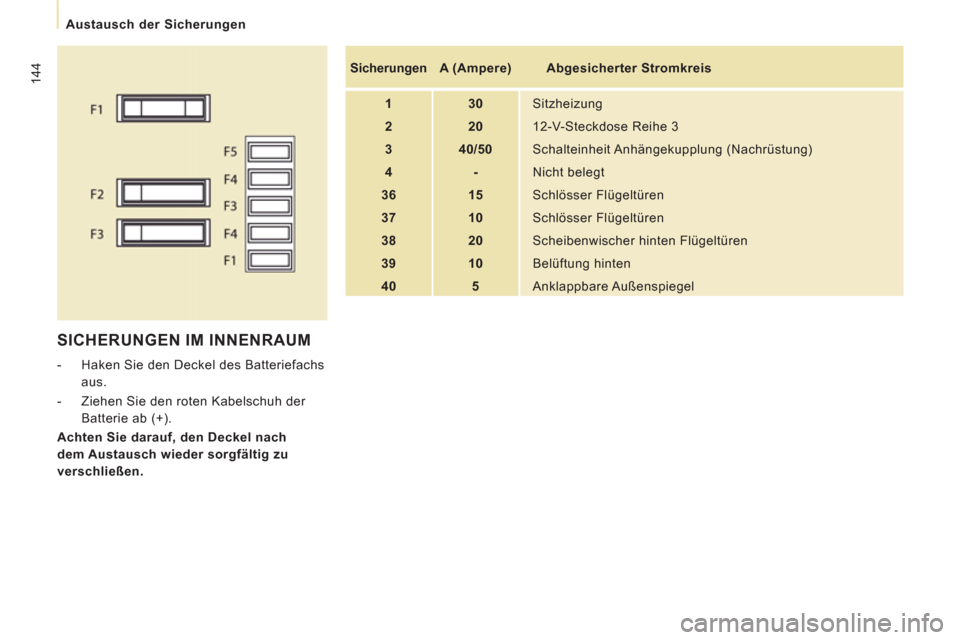

SICHERUNGEN IM INNENRAUM



- Haken Sie den Deckel des Batteriefachs
aus.

- Ziehen Sie den roten Kabelschuh der
Batterie ab (+).

Achten Sie darauf, den Deckel nach
dem Austausch wieder sorgfältig zu
verschließen.

Sicherungen



A (Ampere)


Abgesicherter Stromkreis


1


30
Sitzheizung


2


20
12-V-Steckdose Reihe 3


3


40/50
Schalteinheit Anhängekupplung (Nachrüstung)


4


-
Nicht belegt


36


15
Schlösser Flügeltüren


37


10
Schlösser Flügeltüren


38


20
Scheibenwischer hinten Flügeltüren


39


10
Belüftung hinten


40


5
Anklappbare Außenspiegel

145


Austausch der Sicherungen
PANNENHILFE
7

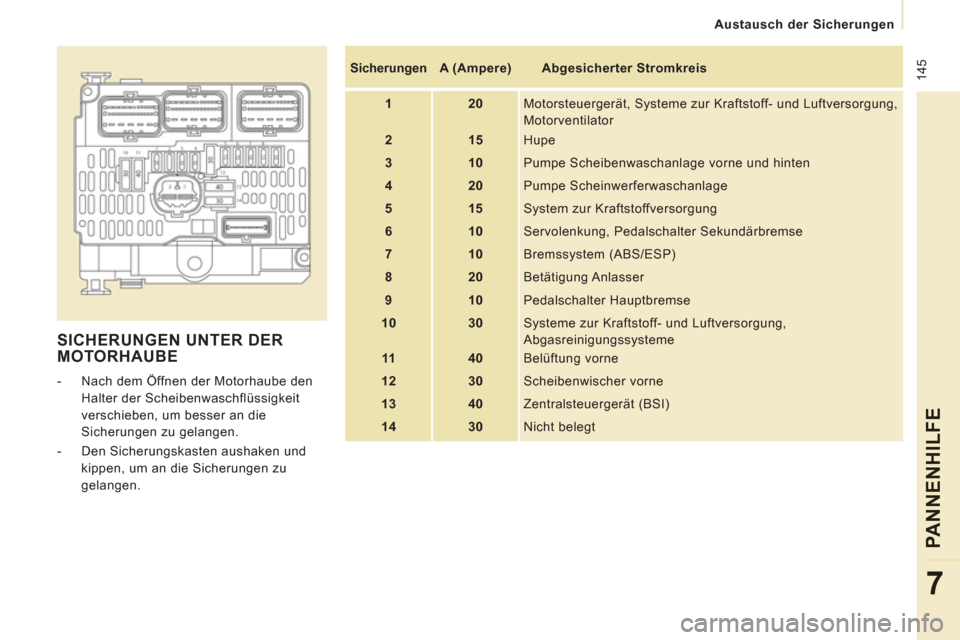

SICHERUNGEN UNTER DER MOTORHAUBE



- Nach dem Öffnen der Motorhaube den
Halter der Scheibenwaschflüssigkeit
verschieben, um besser an die
Sicherungen zu gelangen.

- Den Sicherungskasten aushaken und
kippen, um an die Sicherungen zu
gelangen.

Sicherungen



A (Ampere)


Abgesicherter Stromkreis


1


20
Motorsteuergerät, Systeme zur Kraftstoff- und Luftversorgung,
Motorventilator


2


15
Hupe


3


10
Pumpe Scheibenwaschanlage vorne und hinten


4


20
Pumpe Scheinwerferwaschanlage


5


15
System zur Kraftstoffversorgung


6


10
Servolenkung, Pedalschalter Sekundärbremse


7


10
Bremssystem (ABS/ESP)


8


20
Betätigung Anlasser


9


10
Pedalschalter Hauptbremse


10


30
Systeme zur Kraftstoff- und Luftversorgung,
Abgasreinigungssysteme


11



40
Belüftung vorne


12


30
Scheibenwischer vorne


13


40
Zentralsteuergerät (BSI)


14


30
Nicht belegt

146

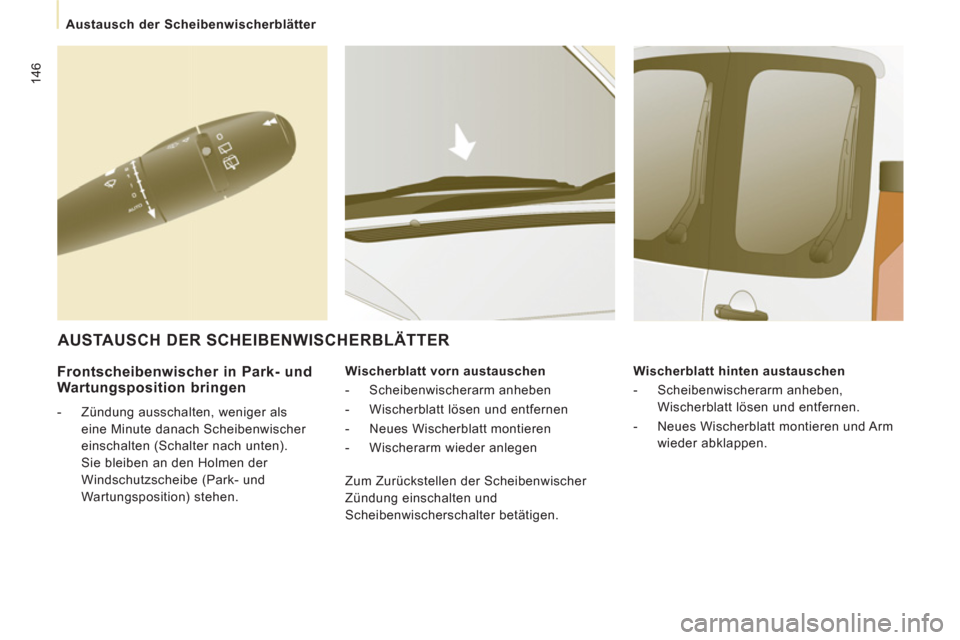

Austausch der Scheibenwischerblätter



Frontscheibenwischer in Park- und
Wartungsposition bringen


- Zündung ausschalten, weniger als
eine Minute danach Scheibenwischer
einschalten (Schalter nach unten).
Sie bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben

- Wischerblatt lösen und entfernen

- Neues Wischerblatt montieren

- Wischerarm wieder anlegen
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.

- Neues Wischerblatt montieren und Arm
wieder abklappen.


AUSTA USCH DER SCHEIBENWISCHERBLÄTTER

Zum Zurückstellen der Scheibenwischer
Zündung einschalten und
Scheibenwischerschalter betätigen.

147
Fahrzeug abschleppen
PANNENHILFE
7

Ohne Anheben (4 Räder am Boden)

Hierzu muß stets eine Abschleppstange
verwendet werden.

Von vorn



- Abdeckung durch Druck auf das untere
Ende lösen,

- abschraubbare Abschleppöse bis zum
Anschlag einschrauben.


SEIN FAHRZEUG ABSCHLEPPEN LASSEN
Mit angehobenen Rädern(2 Räder am Boden)

Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den
Rädern angehoben werden.
Von hinten



- Abdeckung mit einer Münze oder dem
flachen Teil der Abschleppöse lösen,

- abschraubbare Abschleppöse bis zum
Anschlag einschrauben.



Fahrzeuge mit mechanischem Getriebe (Dieselmotor)

Bei Fahrzeugen mit mechanischem
Getriebe muss der Gangschalthebel im
Leerlauf stehen. Eine Nichtbeachtung
dieser Besonderheit kann zur Beschädigung
bestimmter Komponenten der Bremsanlage
und zum Ausfall der Bremskraftverstärkung
führen, wenn der Motor wieder angelassen
wird.

148


Fahrzeug abschleppen

Allgemeine Hinweise

Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen und
Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
In folgenden Fällen ist für das
Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:


- Fahrzeugpanne auf einer Autobahn oder
Schnellstraße,

- Getriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststellbremse
nicht gelöst werden,

- Abschleppen auf nur zwei Rädern,

- keine homologierte Abschleppstange
vorhanden…

149


Umwelt
PANNENHILFE
7

UMWELT

Gemeinsam mit Ihnen tut PEUGEOT etwas
für den Schutz der Umwelt.
Mehr zu diesem Thema können Sie
im Internet unter www.peugeot.com
nachlesen. Auch Sie als Nutzer können zum Schutz
der Umwelt beitragen, wenn Sie folgende
Regeln beachten:


- eignen Sie sich einen präventiven
Fahrstil an und vermeiden Sie häufiges,
plötzliches Beschleunigen,

- halten Sie die Wartungsabstände ein
und lassen Sie die Wartung von einem
Vertreter des PEUGEOT-Händlernetzes
durchführen, der auch befugt ist,
die verbrauchten Batterien und
Betriebsstoffe entgegenzunehmen,

- um die Betriebssicherheit des Motors
und der Abgasreinigungsanlage auf
Dauer zu gewährleisten, geben Sie bitte
dem Motoröl kein Zusatzmittel bei.
Lesen Sie nach, was in dieser
Bedienungsanleitung am Ende des
Abschnitts 1 für einen ökonomischeren
Fahrstil empfohlen wird.

150

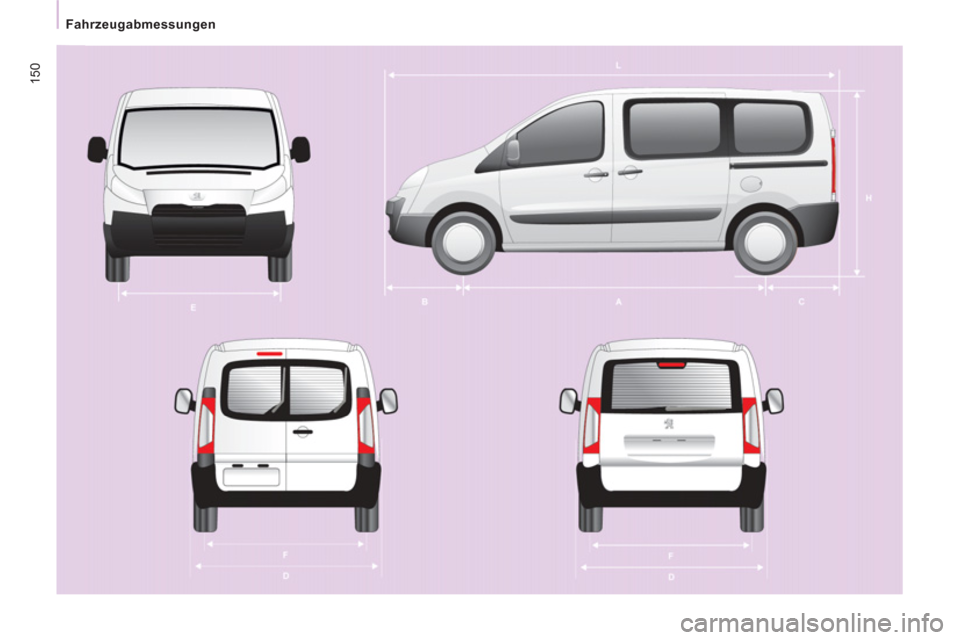

Fahrzeugabmessungen
