2012 PEUGEOT 4007 Betriebsanleitungen (in German)

9
PRAKTISCHE TIPPS

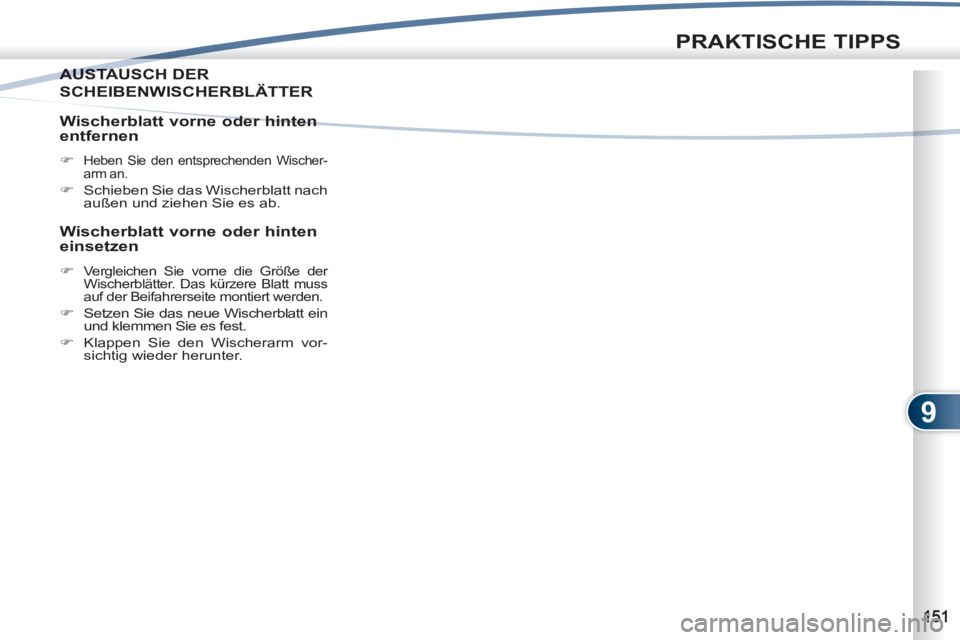

AUSTAUSCH DER AUSTA
SCHEIBENWISCHERBLÄTTER

Wischerblatt vorne oder hinten
entfernen


)
Heben Sie den entsprechenden Wischer-
arm an.

)
Schieben Sie das Wischerblatt nach
außen und ziehen Sie es ab.



Wischerblatt vorne oder hinten
einsetzen


)
Vergleichen Sie vorne die Größe der
Wischerblätter. Das kürzere Blatt muss
auf der Beifahrerseite montiert werden.

)
Setzen Sie das neue Wischerblatt ein
und klemmen Sie es fest.

)
Klappen Sie den Wischerarm vor-
sichtig wieder herunter.

9
PRAKTISCHE TIPPS
FAHRZHRZEUG ABSCHLEPPEN

Zugang zum Werkzeug

Abschleppen des eigenen
Fahrzeugs auf einer Plattform


)
Montieren Sie die Abschleppvor-
richtung an der Abschleppöse 1
un-
ter der vorderen Stoßstange. Abschleppöse und Werkzeug befi nden
sich in dem Staufach in der Kofferraum-
verkleidung rechts.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Drehen Sie den Knopf A
nach links.

)
Entfernen Sie den Deckel B
.

)
Entfernen Sie das Befestigungs-
band C
und nehmen Sie die Werk-
zeugtasche D
heraus.

)
Entnehmen Sie der Tasche die Ab-
schleppöse und das erforderliche
Werkzeug.
Stellen Sie den Gangschalthebel
in den Leerlauf.

Schleppen Sie das Fahrzeug
immer auf einer Plattform ab.

Schleppen Sie das Fahrzeug nie-
mals auf den eigenen vier Rädern
ab. Dabei könnte das Antriebs-
system beschädigt werden.
Das Fahrzeug darf nicht auf den
Vorder- oder Hinterrädern abge-
schleppt werden, auch wenn es
sich im Antriebsmodus "2WD"
(Zweiradantrieb) befi ndet.

9
PRAKTISCHE TIPPS

Abschleppen eines fremden
Fahrzeugs


)
Ziehen Sie die Abdeckung in der
hinteren Stoßstange mit der Kurbel
des Wagenhebers 2
ab.

)
Schrauben Sie die Abschleppöse
mit dem Radschlüssel 3
bis zum
Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker an
dem abgeschleppten Fahrzeug ein.

Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Allgemeine Hinweise

Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das
des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen und Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist
nicht zulässig.
Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
In folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:


- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,

- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst werden,

- Abschleppen auf nur zwei Rädern,

- keine homologierte Abschleppstange vorhanden…

9
PRAKTISCHE TIPPS
KUPPLUNG FÜR ANHÄNGER,UPPLUNG FÜR ANHÄNGER,
WOHNWAGWAGEN...

Empfehlungen für den Fahrbetrieb
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders
auf die Temperatur der Kühlfl üssigkeit.

Seitenwind


)
Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.


Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.


)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Bremsen

Bei Zugbetrieb verlängert sich der Bremsweg.


Reifen


)

Prüfen Sie den Reifendruck an Zugfahr-
zeug und Anhänger und beachten Sie
die empfohlenen Reifendruckwerte.



Beleuchtung


)
Überprüfen Sie die elektrische Si-
gnalanlage des Anhängers.

)
Halten Sie
beim Er-
scheinen dieser Mel-
dung unter Beachtung
der Sicherheit an.


Wenn die Meldung langsam blinkt, warten
Sie, bis sich der Motor abgekühlt hat und fül-
len Sie gegebenenfalls Kühlfl üssigkeit nach.
Wenn die Meldung schnell blinkt, wenden
Sie sich umgehend an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qua-
lifi zierte Werkstatt.

Die untere Heckklappe darf nicht
geöffnet werden, wenn Sie eine
Anhängerkupplung benutzen.

Wir empfehlen Ihnen, Original-
PEUGEOT-Anhängerkupplungen
und -kabel zu benutzen, die bei der
Konzeption Ihres Fahrzeugs getes-
tet und zugelassen wurden, und
die Anhängerkupplung von einem
Vertreter des PEUGEOT-Händler-
netzes oder von einer qualifi zierten
Werkstatt montieren zu lassen.
Erfolgt die Montage außerhalb des
PEUGEOT-Händlernetzes, so sind
unbedingt die elektrischen Vorrüs-
tungen am Fahrzeugheck zu ver-
wenden und die Empfehlungen des
Herstellers zu beachten.
Das Fahren mit Anhänger bean-
sprucht das Zugfahrzeug in stärke-
rem Maße und verlangt vom Fahrer
besondere Aufmerksamkeit.


Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden.
Verteilung der Lasten


)
Verteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstän-
de so nahe wie möglich an der Ach-
se befi nden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistungen ver-
ringern. Die maximale Anhängelast muss
je 1000 m Höhe um 10 % des zulässigen
Gesamtzuggewichts reduziert werden.
Im Abschnitt "Technische Daten" können
Sie nachlesen, welche Gewichte und An-
hängelasten für Ihr Fahrzeug gelten.

9
PRAKTISCHE TIPPS

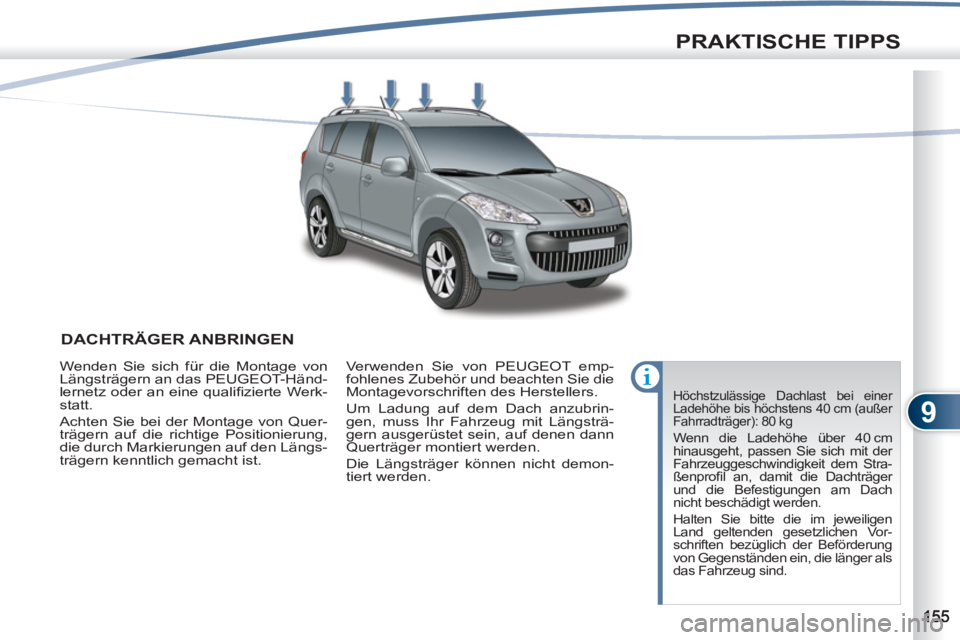

DACHTRÄGER ANBRINGEN
Höchstzulässige Dachlast bei einer
Ladehöhe bis höchstens 40 cm (außer
Fahrradträger): 80 kg
Wenn die Ladehöhe über 40 cm
hinausgeht, passen Sie sich mit der
Fahrzeuggeschwindigkeit dem Stra-
ßenprofi l an, damit die Dachträger
und die Befestigungen am Dach
nicht beschädigt werden.
Halten Sie bitte die im jeweiligen
Land geltenden gesetzlichen Vor-
schriften bezüglich der Beförderung
von Gegenständen ein, die länger als
das Fahrzeug sind.
Wenden Sie sich für die Montage von
Längsträgern an das PEUGEOT-Händ-
lernetz oder an eine qualifi zierte Werk-
statt.
Achten Sie bei der Montage von Quer-
trägern auf die richtige Positionierung,
die durch Markierungen auf den Längs-
trägern kenntlich gemacht ist. Verwenden Sie von PEUGEOT emp-
fohlenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Um Ladung auf dem Dach anzubrin-
gen, muss Ihr Fahrzeug mit Längsträ-
gern ausgerüstet sein, auf denen dann
Querträger montiert werden.
Die Längsträger können nicht demon-
tiert werden.

9
PRAKTISCHE TIPPS






"Komfort":

Einparkhilfe hinten, Seitenvorhänge,
Kühlbox...


"Stil":
"Sicherheit":

"Schutz":

"Multimedia":

PVC-Türschwellen, Schmutzfänger hintern,
18-Zoll-Hortaz-Aluminiumfelgen, verchromte
Türgriffschalen, Diffusor für Heckstoßstange,
Kofferraumschwelle in gebürsteter Alu-Optik...

Alarmanlagen, Scheibengravur, Dieb-
stahlsicherung für Reifen, Verbandkasten,
Warndreieck, Sicherheitsweste, System
zur Fahrzeugortung bei Diebstahl, Sitzer-
höhungen und Kindersitze, Reifendruckü-
berwachung, Antirutschhüllen...

Teppichschoner * , Schrammschutzleisten...

Autoradios MP3/USB, Radiotelefon, Ver-
stärker, Navigationssysteme, Freisprech-
einrichtung, Lautsprecher, DVD-Spieler,
Anschlussbausatz für MP3- oder CD-
Spieler, Einparkhilfe hinten, Alarmanlage


Einbau von
Funksprechanlagen
Vor dem Nachrüsten von Radio-
kommunikationssendern mit Au-
ßenantenne am Fahrzeug haben
Sie die Möglichkeit, sich bei den
PEUGEOT-Vertragspartnern über
die technischen Daten der Anla-
gen (Frequenzband, maximale
Ausgangsleistung, Antennenposi-
tion, gerätespezifi sche Einbaube-
dingungen), die gemäß Richtlinie
2004/104/EG über die elektro-
magnetische Verträglichkeit von
Kraftfahrzeugen montiert werden
können, zu informieren.




"Transportlösungen":
Gepäckraumablagebox, Hundeschutzgitter,
Dachträger, Fahrradträger für Dachreling,
Skiträger, Dachkoffer...
Anhängerkupplung, diese muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifi zierten
Werkstatt montiert werden.





ZUBEHUBEHÖR
Die PEUGEOT-Vertragspartner halten ein umfas-
sendes Sortiment von empfohlenen Zubehörteilen
sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre
Zuverlässigkeit und Sicherheit geprüft und zugel-
assen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Her-
steller empfohlen und fallen unter die PEUGEOT-
Garantie.

Je nach der im Land geltenden
gesetzlichen Regelung sind Si-
cherheitswesten, Warndreieck, Er-
satzglühlampen und -sicherungen
im Fahrzeug mitzuführen.
Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebsstö-
rung in der elektronischen Anlage Ihres
Fahrzeugs und zu erhöhtem Verbrauch
führen.
Wir bitten Sie, dies zur Kenntnis zu neh-
men und empfehlen Ihnen, sich an einen
Vertreter der Marke PEUGEOT zu wen-
den, der Ihnen gerne die empfohlenen
Geräte und Zubehörteile zeigt.



*
Um ein Blockieren der Pedale zu ver-
meiden:


- achten Sie darauf, dass der Tep-
pichschoner korrekt ausgerichtet
und befestigt ist,

- legen Sie auf keinen Fall mehrere
Teppichschoner übereinander.

10
TECHNISCHE DATEN

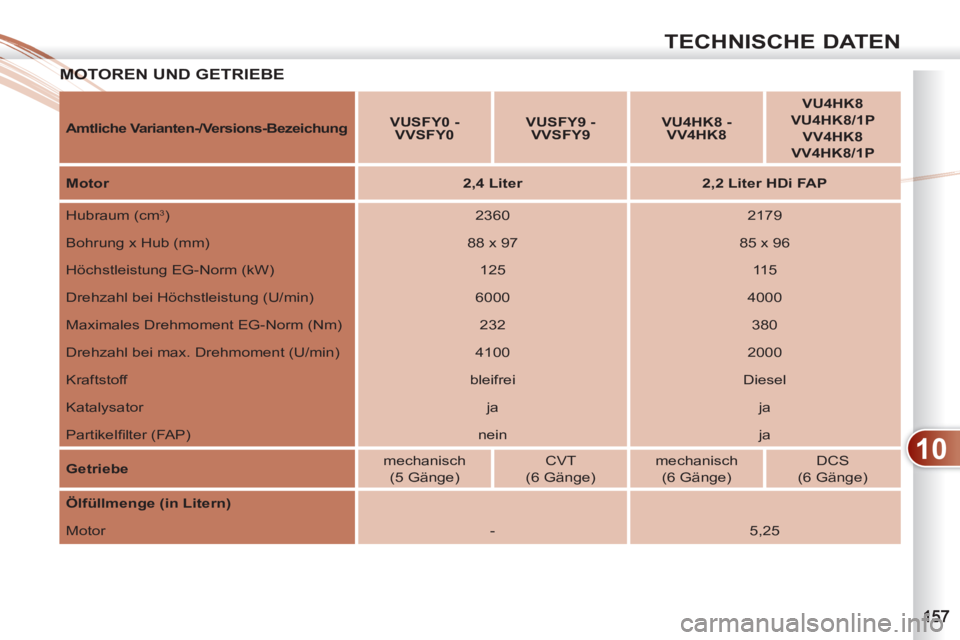

MOTOREN UND GETRIEBE MOT

Amtlich

e
Varianten-/Versions-Bezeichung


VUSFY0 -
VVSFY0


VUSFY9 -
VVSFY9


VU4HK8 -
VV4HK8


VU4HK8

VU4HK8/1P

VV4HK8

VV4HK8/1P


Motor


2,4 Liter



2,2 Liter HDi FAP


Hubraum (cm
3
)
2360
2179
Bohrung x Hub (mm)
88 x 97
85 x 96
Höchstleistung EG-Norm (kW)
125
115
Drehzahl bei Höchstleistung (U/min)
6000
4000
Maximales Drehmoment EG-Norm (Nm)
232
380
Drehzahl bei max. Drehmoment (U/min)
4100
2000
Kraftstoff
bleifrei
Diesel
Katalysator
ja
ja
Partikelfi lter (FAP)
nein
ja

Getriebe

mechanisch
(5 Gänge)
CVT
(6 Gänge)
mechanisch
(6 Gänge)
DCS
(6 Gänge)

Ölfüllmenge (in Litern)




Motor
-
5,25

10
TECHNISCHE DATEN

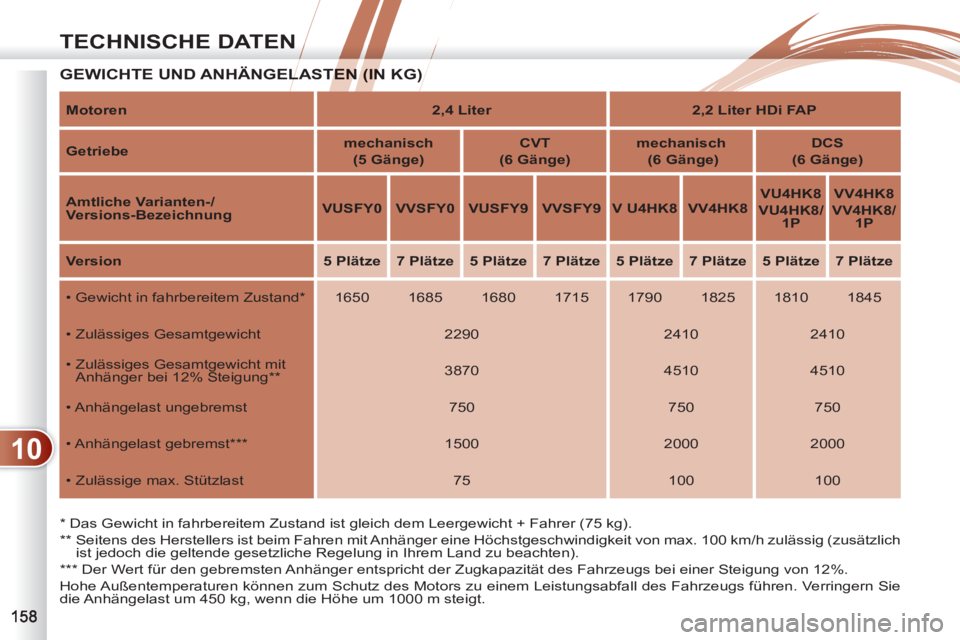

GEWICHTE UND ANHÄNGELASTEN (IN KG) LASTEN (IN KG)

*
Das Gewicht in fahrbereitem Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

**
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich
ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).

***
Der Wert für den gebremsten Anhänger entspricht der Zugkapazität des Fahrzeugs bei einer Steigung von 12%.
Hohe Außentemperaturen können zum Schutz des Motors zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie
die Anhängelast um 450 kg, wenn die Höhe um 1000 m steigt.
Motoren


2,4 Liter



2,2 Liter HDi FAP



Getriebe


mechanisch
(5 Gänge)



CVT
(6 Gänge)



mechanisch

(6 Gänge)



DCS
(6 Gänge)



Amtliche Varianten-/
Versions-Bezeichnung


VUSFY0



VVSFY0



VUSFY9



VVSFY9



V
U4HK8



VV4HK8



VU4HK8


VU4HK8/
1P



VV4HK8


VV4HK8/
1P



Version


5 Plätze



7 Plätze



5 Plätze



7 Plätze



5 Plätze



7 Plätze



5 Plätze



7 Plätze


• Gewicht in fahrbereitem Zustand *
1650
1685
1680
1715
1790
1825
1810
1845
• Zulässiges Gesamtgewicht
2290
2410
2410
• Zulässiges Gesamtgewicht mit
Anhänger bei 12% Steigung **
3870
4510
4510
• Anhängelast ungebremst
750
750
750
• Anhängelast gebremst ***
1500
2000
2000
• Zulässige max. Stützlast
75
100
100
