2012 PEUGEOT 4007 Betriebsanleitungen (in German)

9
PRAKTISCHE TIPPS

Fahrzeug abstellen

Stellen Sie das Fahrzeug so ab, dass
es den Verkehr nicht behindert: auf
möglichst waagerechtem, festen, nicht
rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und le-
gen Sie den ersten Gang ein, sodass
die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil unter
das Rad, das dem auszuwechselnden
Rad schräg gegenüber liegt.
Arbeiten Sie niemals unter einem Fahr-
zeug, das nur durch einen Wagenhe-
ber abgestützt wird; verwenden Sie für
diesen Fall einen Unterstellbock.
















Rad abmontieren

Vorgehensweise


)
Wenn Ihr Fahrzeug mit einem Steck-
schlüsseleinsatz 5
ausgestattet ist
(als Zubehör erhältlich), setzen Sie
diesen auf den Radschlüssel 1
, um
die Diebstahlschutzmutter zu lösen.

)
Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
.

)

Setzen Sie den Wagenheber 2
an einer
der beiden an der Karosserieuntersei-
te dafür vorgesehenen Stellen vorn ( A
)
oder hinten ( B
) an, die dem zu wechseln-
den Rad am nächsten liegt.

)
Kurbeln Sie den Wagenheber 2
aus-
einander, bis er mit der Sohle auf dem
Boden aufl iegt. Vergewissern Sie sich,
dass der Wagenheber mit seiner Soh-
le senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.


)
Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad
und Boden bleibt, um später das (nicht
defekte) Ersatzrad leicht montieren zu
können.

)
Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

)
Nehmen Sie das Rad ab.

9
PRAKTISCHE TIPPS

Nach einem Radwechsel

Fahren Sie mit dem Notrad nicht
schneller als 80 km/h.
Lassen Sie so schnell wie möglich
von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer quali-
fi zierten Werkstatt überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Rei-
fendruck hat.
Lassen Sie das defekte Rad reparie-
ren und bringen Sie es gleich danach
wieder am Fahrzeug an.


Rad montieren

Vorgehensweise

)

Lassen Sie das Fahrzeug wieder auf den Boden herunter.


) Kurbeln Sie den Wagenheber 2
zusammen und entfernen
Sie ihn.
)
Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 5
(wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1
fest.

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
fest.

)
Verstauen Sie das Werkzeug (siehe
Abschnitt "Zugang zum Werkzeug").


Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Win-
terreifen auf Stahlfelgen bestü-
cken, müssen Sie unbedingt

spezielle Schrauben verwenden,
die im PEUGEOT-Händlernetz
oder in einer qualifi zierten Werk-
statt erhältlich sind.


)
Setzen Sie das Rad auf die Nabe.

)
Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

)
Ziehen Sie die Diebstahlschutz-
mutter unter Verwendung des
Steckschlüsseleinsatzes 5
(wenn
Ihr Fahrzeug damit ausgestattet ist)
mit dem Radschlüssel 1
an.

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
an.

9
PRAKTISCHE TIPPS

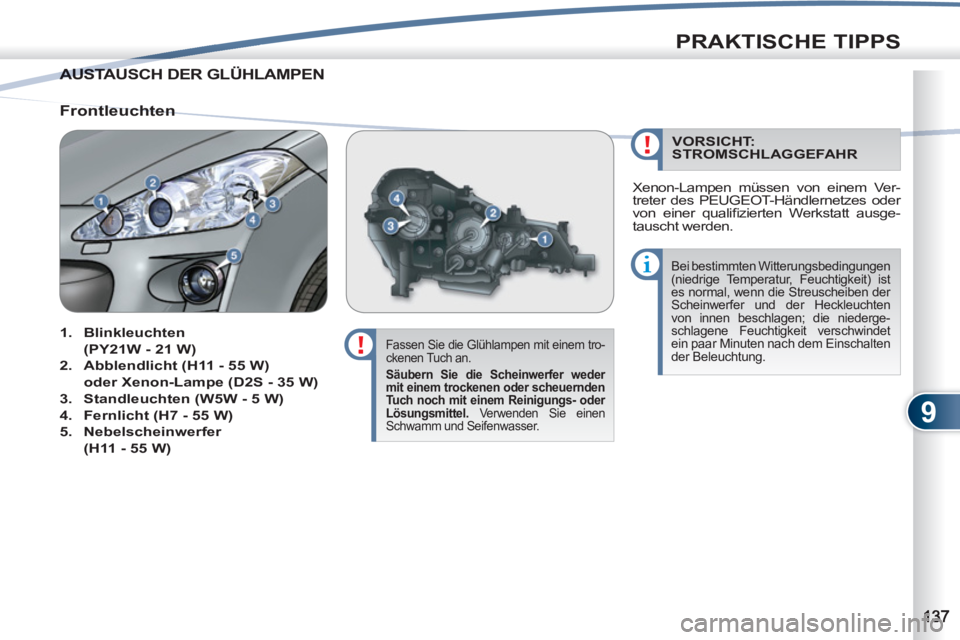

AUSTAUSCH DER GLÜHLAMPENAUSTAU
Fassen Sie die Glühlampen mit einem tro-
ckenen Tuch an.

Säubern Sie die Scheinwerfer weder
mit einem trockenen oder scheuernden
Tuch noch mit einem Reinigungs- oder
Lösungsmittel.
Verwenden Sie einen
Schwamm und Seifenwasser.

Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten
von innen beschlagen; die niederge-
schlagene Feuchtigkeit verschwindet
ein paar Minuten nach dem Einschalten
der Beleuchtung.



Frontleuchten



1.
Blinkleuchten

(PY21W - 21 W)


2.
Abblendlicht (H11 - 55 W)

oder Xenon-Lampe (D2S - 35 W)


3.
Standleuchten (W5W - 5 W)


4.
Fernlicht (H7 - 55 W)


5.
Nebelscheinwerfer

(H11 - 55 W)


VORSICHT:
STROMSCHLAGGEFAHR
Xenon-Lampen müssen von einem Ver-
treter des PEUGEOT-Händlernetzes oder
von einer qualifi zierten Werkstatt ausge-
tauscht werden.

9
PRAKTISCHE TIPPS

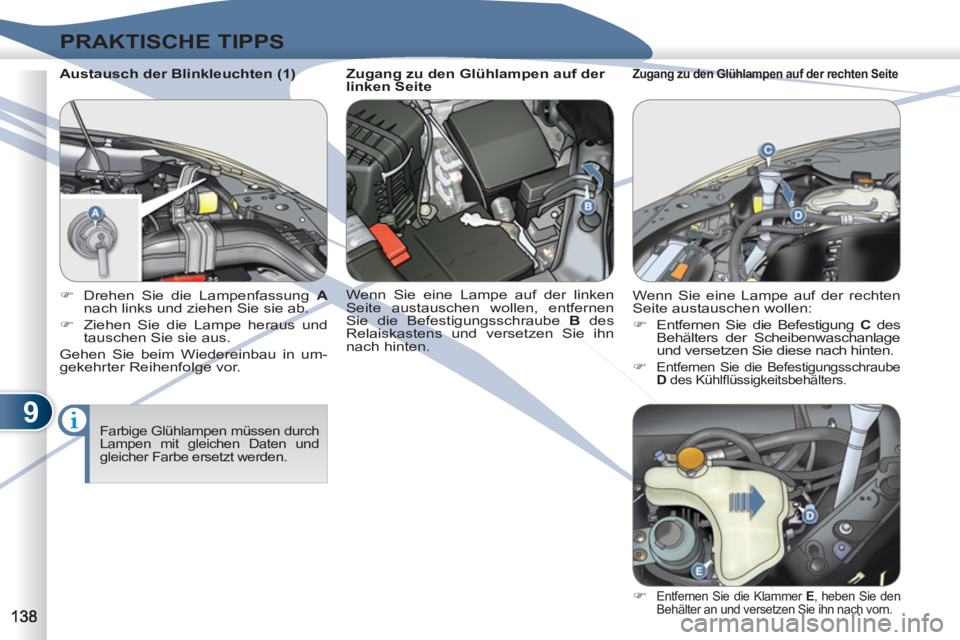

Austausch der Blinkleuchten (1)

Farbige Glühlampen müssen durch
Lampen mit gleichen Daten und
gleicher Farbe ersetzt werden.



)
Drehen Sie die Lampenfassung A

nach links und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Zugang zu den Glühlampen auf der
linken Seite
Wenn Sie eine Lampe auf der linken
Seite austauschen wollen, entfernen
Sie die Befestigungsschraube B
des
Relaiskastens und versetzen Sie ihn
nach hinten.


Zugang zu den Glühlampen auf der rechten Seite

Wenn Sie eine Lampe auf der rechten
Seite austauschen wollen:


)
Entfernen Sie die Befestigung C
des
Behälters der Scheibenwaschanlage
und versetzen Sie diese nach hinten.

)

Entfernen Sie die Befestigungsschraube
D
des Kühlfl üssigkeitsbehälters.


)
Entfernen Sie die Klammer E
, heben Sie den
Behälter an und versetzen Sie ihn nach vorn.

9
PRAKTISCHE TIPPS

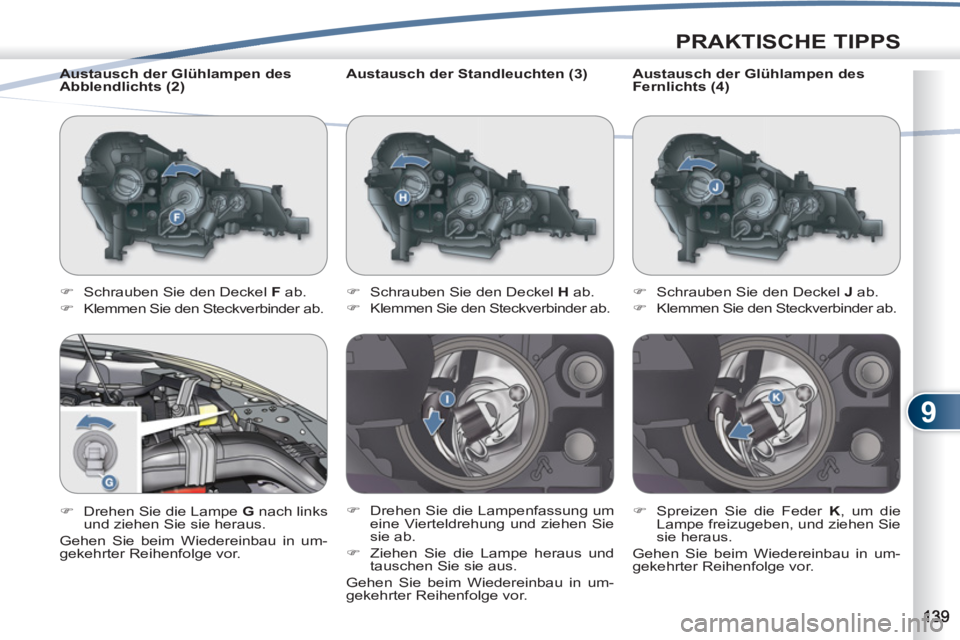

Austausch der Standleuchten (3)


)
Schrauben Sie den Deckel H
ab.

)
Klemmen Sie den Steckverbinder ab.

)
Drehen Sie die Lampenfassung um
eine Vierteldrehung und ziehen Sie
sie ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

)
Schrauben Sie den Deckel F
ab.

)
Klemmen Sie den Steckverbinder ab.

)
Drehen Sie die Lampe G
nach links
und ziehen Sie sie heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts (2)
Austausch der Glühlampen des
Fernlichts (4)


)
Schrauben Sie den Deckel J
ab.

)
Klemmen Sie den Steckverbinder ab.

)
Spreizen Sie die Feder K
, um die
Lampe freizugeben, und ziehen Sie
sie heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

9
PRAKTISCHE TIPPS


)

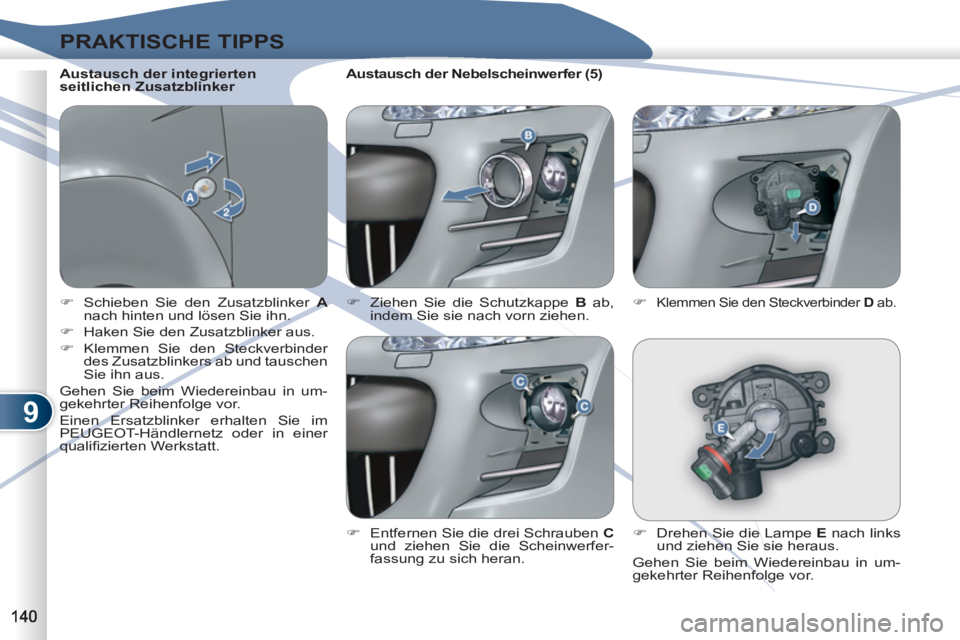

Schieben Sie den Zusatzblinker A

nach hinten und lösen Sie ihn.

)
Haken Sie den Zusatzblinker aus.

)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab und tauschen
Sie ihn aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie im
PEUGEOT-Händlernetz oder in einer
qualifi zierten Werkstatt.
Austausch der integrierten
seitlichen Zusatzblinker


)
Ziehen Sie die Schutzkappe B
ab,
indem Sie sie nach vorn ziehen.
Austausch der Nebelscheinwerfer (5)

)
Entfernen Sie die drei Schrauben C

und ziehen Sie die Scheinwerfer-
fassung zu sich heran.
)
Klemmen Sie den Steckverbinder D
ab.


)
Drehen Sie die Lampe E
nach links
und ziehen Sie sie heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

9
PRAKTISCHE TIPPS









































Leuchten hinten



1.
Dritte Bremsleuchte (Dioden)


2.
Bremsleuchten/Standleuchten
(21/5 - W21W - 5 W)


3.
Blinkleuchten (WY21W - 21 W)


4.
Rückfahrscheinwerfer
(W21W - 21 W)


5.
Kennzeichenbeleuchtung
(W5W - 5W)


6.
Nebelleuchten
(W21W - 21 W)


Austausch der Bremsleuchten/
Standleuchten und der Blinkleuchten
Diese beiden Glühlmpen werden von
außen bei geöffneter Heckklappe aus-
gewechselt:


)
Öffnen sie die Heckklappe (siehe
Abschnitt "Öffnen/Schließen").

)

Entfernen Sie die beiden Befestigungs-
schrauben A
aus der Leuchte.


)
Ziehen Sie die Leuchte von außen heraus.


)
Drehen Sie die Lampenfassung C

nach links und ziehen Sie sie ab.

)
Ziehen Sie die Lampe D
heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

)
Drehen Sie die Lampenfassung B

nach links und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Richten Sie beim Wiedereinbau der Leuchte
die beiden Zapfen E
auf die Öffnungen am
Fahrzeug aus.

Die bernsteingelben Glühlampen
wie die der Blinker müssen durch
Lampen mit gleichen Daten und
gleicher Farbe ersetzt werden.

Austausch der dritten Bremsleuchte
(Dioden)
Jedweder Eingriff an Leuchten mit Dioden muss
im PEUGEOT-Händlernetz oder in einer qualifi -
zierten Werkstatt durchgeführt werden.

9
PRAKTISCHE TIPPS

Austausch der Rückfahrscheinwerfer


)
Öffnen Sie die Heckklappe ((siehe
Abschnitt "Öffnen/Schließen").

)
Führen Sie von der Innenseite der
Heckklappe aus einen Schrauben-
zieher in die Öffnung A
der Abde-
ckung ein, um diese aufzuhebeln.

Austausch der
Kennzeichenbeleuchtung


)

Öffnen Sie die Heckklappe (siehe Ab-
schnitt "Öffnen/Schließen"), um an die
Kennzeichenbeleuchtung D
zu gelangen,


)
Ziehen Sie sie insgesamt heraus, indem
Sie nach links auf die Leuchteneinheit D

drücken.

)
Drehen Sie die Lampenfassung B

nach links und ziehen Sie sie heraus.

)
Ziehen Sie die Lampe C
heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
)
Führen Sie einen Schraubenzieher in die
Öffnung der transparenten Abdeckung ein,
und drücken Sie auf die Sperrfeder E
.


)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umge-
kehrter Reihenfolge vor.


)
Führen Sie beim Wiedereinbau der
Leuchteneinheit zuerst das Ende
der Sperrfeder F
ein und richten
Sie dann die Sperrfeder G
entspre-
chend aus.
