2012 PEUGEOT 4007 Betriebsanleitungen (in German)

9
PRAKTISCHE TIPPS

Austausch der Nebelleuchten


)

Öffnen Sie die Heckklappe und die untere
Heckklappe (siehe Abschnitt "Öffnen/Schlie-
ßen") und klappen Sie die Abdeckung A
ab.


)
Entfernen Sie die 4 Klammern B
mit einem
Schraubenzieher, um die Leuchtenabde-
ckung zu lösen

)
Entfernen Sie die Schrauben C
und zie-
hen Sie die Leuchteneinheit heraus.

)
Drehen Sie Lampenfassung und
Lampe D
insgesamt nach links.

)
Ziehen Sie die Lampe heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.


)

Richten Sie beim Wiedereinbau der
Leuchteneinheit die Klammern E
auf
die Öffnungen an der Karosserie aus.

9
PRAKTISCHE TIPPS
AUSTAUSCH DER SICHERUNGENSTAUSCH DER SICHERUNGEN
Austausch einer Sicherung

Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behoben
werden.


)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.


Zugang zum Werkzeug

Die Zange zum Abziehen der Sicherungen
befi ndet sich im Sicherungskasten im Motor-
raum.
Zugang:


)
Öffnen Sie die Motorhaube (siehe
Abschnitt "Öffnen/Schließen").

)
Drücken Sie auf den Haken A
und
öffnen Sie den Verschluss.

)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange B
ab.
In Ordnung Defekt


)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

)
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung ein-
gravierte Stärke mit den in den nach-
stehenden Tabellen angegebenen
Werten übereinstimmen.
Die Ersatzsicherungen befi nden
sich im Deckel des Sicherungs-
kastens im Motorraum.
Die elektrische Anlage Ihres Fahrzeugs wur-
de so konzipiert, dass sie mit der elektrischen
Serien- oder Extraausstattung störungsfrei
funktioniert.
Bitte wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifi zierte Werk-
statt, bevor Sie noch weitere elektrische
Zubehörteile einbauen.
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau und
die Verwendung von elektrischem Zu-
behör ist, welches nicht von PEUGEOT
geliefert und empfohlen und nicht nach
den Richtlinien von eingebaut wurde,
übernimmt PEUGEOT grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn die Stromaufnahme der zusätz-
lich angeschlossenen Geräte insgesamt
10 mA überschreitet.

9
PRAKTISCHE TIPPS

Sicherungen am Armaturenbrett

Die Sicherungskästen befi nden sich im
unteren Teil des Armaturenbretts hinter
geschlossenen Staufach (linke Seite).

Zugang zu den Sicherungen


)
Öffnen Sie den Deckel A.

)
Ziehen Sie ihn zu sich, um ihn he-
raus zu ziehen.

)
Tauschen Sie die Sicherung aus
(siehe betreffenden Absatz).



Sicherung Nr.




Stärke



Abgesicherter Stromkreis




1
*

30 A

Heizung


2



15 A

Bremsleuchten, dritte Bremsleuchte,
Zentralsteuergerät BSI


3



10 A

Nebelschlussleuchten


4



30 A

Frontscheibenwischer und -waschanlage


5



10 A

Diagnosestecker


6



20 A

Zentralverriegelung, Außenspiegel


7



15 A

Autoradio, Telematik, Multifunktionsbildschirm,
Freisprecheinrichtung


8



7,5 A

Schlüssel mit Fernbedienung, Steuergerät
Klimaanlage, Bedienungsschalterleiste,
Bedienungsschalter unter dem Lenkrad


9



15 A

Multifunktionsbildschirm, Kombiinstrument


10



15 A

Zentralsteuergerät BSI


11



15 A

Heckscheibenwischer


12



7,5 A

Kombiinstrument, Steuergerät Vierradantrieb,
Bedienfeld Klimaanlage, Steuergerät ABS,
Multifunktionsbildschirm, automatische
Leuchtweitenverstellung Scheinwerfer, Sitzheizung,
Steuergerät Airbags, Sensor Lenkradeinschlagwinkel,
Schiebedach, Heckscheibenheizung, Fernbedienung


13



-

Nicht belegt


14



10 A

Lenkzündschloss


15



20 A

Schiebedach


16



10 A

Außenspiegel, Autoradio, Telematik

9
PRAKTISCHE TIPPS

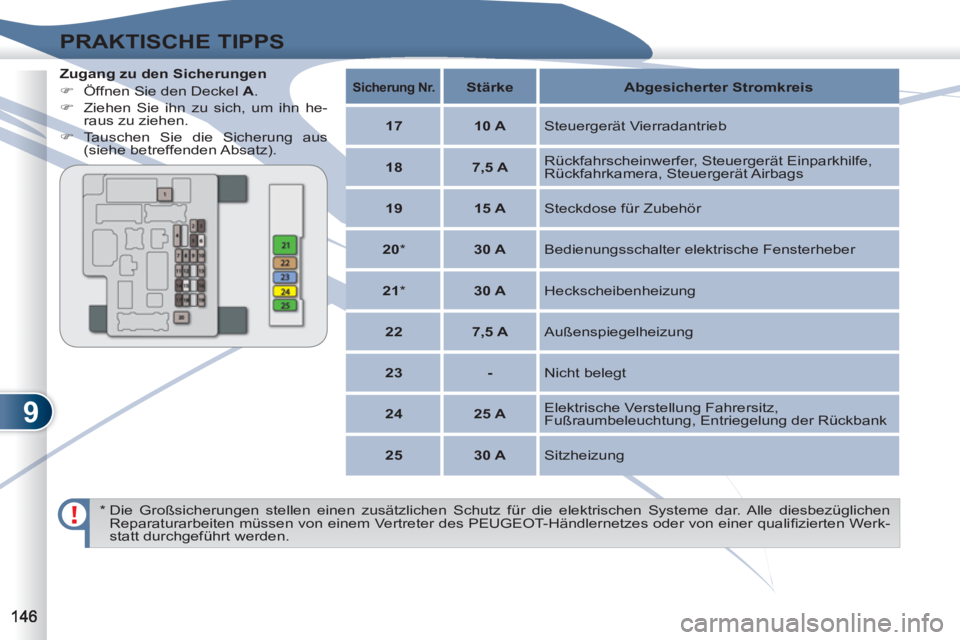

Zugang zu den Sicherungen


)
Öffnen Sie den Deckel A.

)
Ziehen Sie ihn zu sich, um ihn he-
raus zu ziehen.

)
Tauschen Sie die Sicherung aus
(siehe betreffenden Absatz).
* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen
Reparaturarbeiten müssen von einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifi zierten Werk-
statt durchgeführt werden.



Sicherung Nr.




Stärke



Abgesicherter Stromkreis




17



10 A

Steuergerät Vierradantrieb


18



7,5 A

Rückfahrscheinwerfer, Steuergerät Einparkhilfe,
Rückfahrkamera, Steuergerät Airbags


19



15 A

Steckdose für Zubehör


20
*

30 A

Bedienungsschalter elektrische Fensterheber


21
*

30 A

Heckscheibenheizung


22



7,5 A

Außenspiegelheizung


23



-

Nicht belegt


24



25 A

Elektrische Verstellung Fahrersitz,
Fußraumbeleuchtung, Entriegelung der Rückbank


25



30 A

Sitzheizung

9
PRAKTISCHE TIPPS

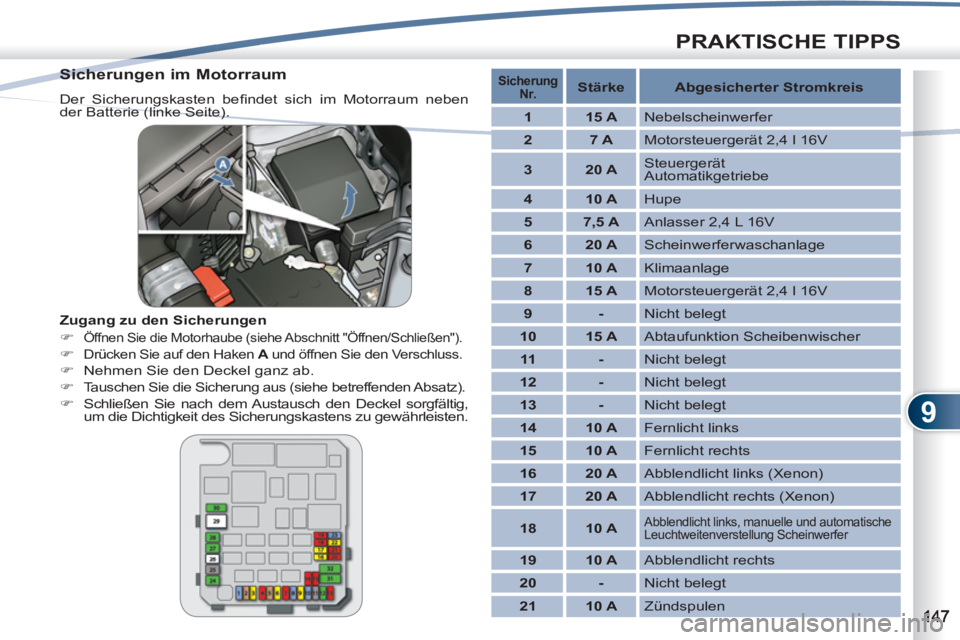

Sicherungen im Motorraum

Der Sicherungskasten befi ndet sich im Motorraum neben
der Batterie (linke Seite).

Zugang zu den Sicherungen


)

Öffnen Sie die Motorhaube (siehe Abschnitt "Öffnen/Schließen").


)
Drücken Sie auf den Haken A
und öffnen Sie den Verschluss.


)
Nehmen Sie den Deckel ganz ab.

)

Tauschen Sie die Sicherung aus (siehe betreffenden Absatz).


)
Schließen Sie nach dem Austausch den Deckel sorgfältig,
um die Dichtigkeit des Sicherungskastens zu gewährleisten.


Sicherung
Nr
.


Stärke



Abgesicherter Stromkreis




1



15 A

Nebelscheinwerfer


2



7 A

Motorsteuergerät 2,4 l 16V


3



20 A

Steuergerät
Automatikgetriebe


4



10 A

Hupe


5



7,5 A

Anlasser 2,4 L 16V


6



20 A

Scheinwerferwaschanlage


7



10 A

Klimaanlage


8



15 A

Motorsteuergerät 2,4 l 16V


9



-

Nicht belegt


10



15 A

Abtaufunktion Scheibenwischer


11



-

Nicht belegt


12



-

Nicht belegt


13



-

Nicht belegt


14



10 A

Fernlicht links


15



10 A

Fernlicht rechts


16



20 A

Abblendlicht links (Xenon)


17



20 A

Abblendlicht rechts (Xenon)


18



10 A



Abblendlicht links, manuelle und automatische
Leuchtweitenverstellung Scheinwerfer


19



10 A

Abblendlicht rechts


20



-

Nicht belegt


21



10 A

Zündspulen

9
PRAKTISCHE TIPPS

Ersatzsicherungen
Die Ersatzsicherungen befi nden sich unter dem Deckel des
Sicherungskastens im Motorraum.
Der Deckel enthält keine Ersatzsicherungen von
7,5 A, 25 A oder 30 A. Wenn eine der Sicherungen
mit diesen Amperewerten defekt wird, ersetzen Sie
sie durch folgende Sicherung:
Eine Sicherung von 7,5 A
muss gegen eine Ersatzsi-
cherung von 10 A
, eine Sicherung von 25 A
gegen
eine Ersatzsicherung von 20 A
und eine Sicherung
von
30 A
gegen die Sicherung der Audio-Anlage
(Nr. 31)
ausgetauscht werden.
*
Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des PEUGEOT-Händlernetzes oder von einer qualifi zierten Werkstatt durchgeführt werden.



Sicherung Nr.




Stärke



Abgesicherter Stromkreis




22



20 A



Motorsteuergerät, Wassersensor im Dieselkraftstoff, Einspritzpumpe (Diesel), Luftmassenmesser,
Wasseranzeigefühler, Lambdasonde, Nockenwellenpositionsgeber, Elektroventil Aktivkohlefi lterbelüftung,
Fahrzeuggeschwindigkeitssensor, Elektroventil variable Verteilung (VTC), Abgasrückführungsventil


23



15 A

Kraftstoffpumpe, Kraftstofftankanzeige


24
*

30 A

Anlasser


25



-

Nicht belegt


26
*

40 A

Steuergerät ABS, Steuergerät ASC


27
*

30 A

Steuergerät ABS, Steuergerät ASC


28
*

30 A

Kondensator-Ventilator


29
*

40 A

Kühler-Ventilator


30



30 A

Sicherungskasten Innenraum


31



30 A

Audio-Verstärker


32



30 A

Steuergerät Motor


Sicherung Nr.



Stärke




33



10 A




34



15 A




35



20 A

9
PRAKTISCHE TIPPS

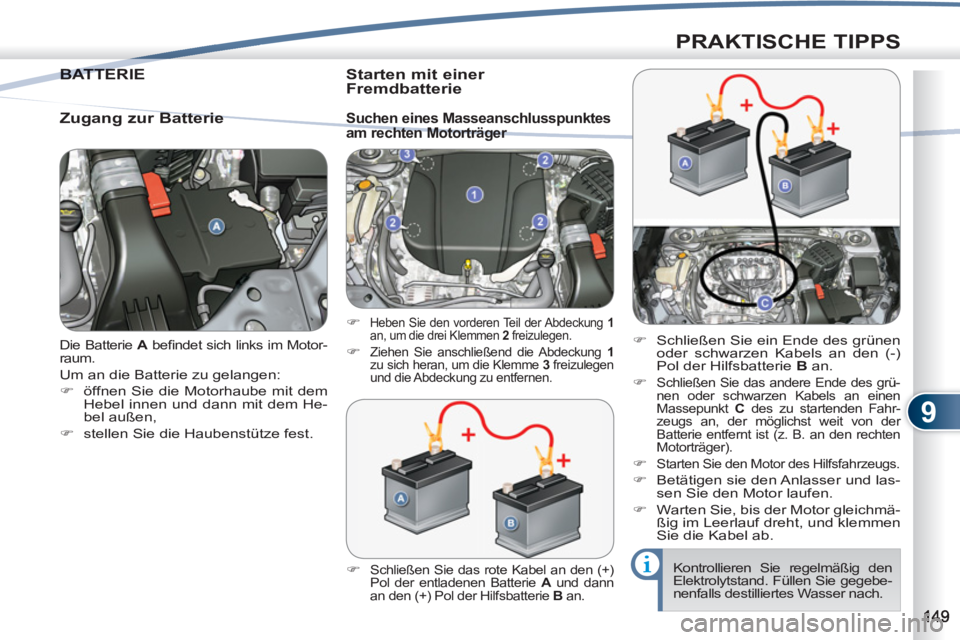

Die Batterie A
befi ndet sich links im Motor-
raum.
Um an die Batterie zu gelangen:


)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen,

)
stellen Sie die Haubenstütze fest.

BATTERIEBATTE


Zugang zur Batterie



)
Schließen Sie das rote Kabel an den (+)
Pol der entladenen Batterie A
und dann
an den (+) Pol der Hilfsbatterie B
an.


)
Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B
an.

)

Schließen Sie das andere Ende des grü-
nen oder schwarzen Kabels an einen
Massepunkt C
des zu startenden Fahr-
zeugs an, der möglichst weit von der
Batterie entfernt ist (z. B. an den rechten
Motorträger).

)
Starten Sie den Motor des Hilfsfahrzeugs.


)
Betätigen sie den Anlasser und las-
sen Sie den Motor laufen.

)
Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.


)

Heben Sie den vorderen Teil der Abdeckung 1

an, um die drei Klemmen 2
freizulegen.


)
Ziehen Sie anschließend die Abdeckung 1

zu sich heran, um die Klemme 3
freizulegen
und die Abdeckung zu entfernen.



Kontrollieren Sie regelmäßig den
Elektrolytstand. Füllen Sie gegebe-
nenfalls destilliertes Wasser nach.


Starten mit einer
Fremdbatterie
Suchen eines Masseanschlusspunktes
am rechten Motorträger

9
PRAKTISCHE TIPPS
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen wer-
den.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.

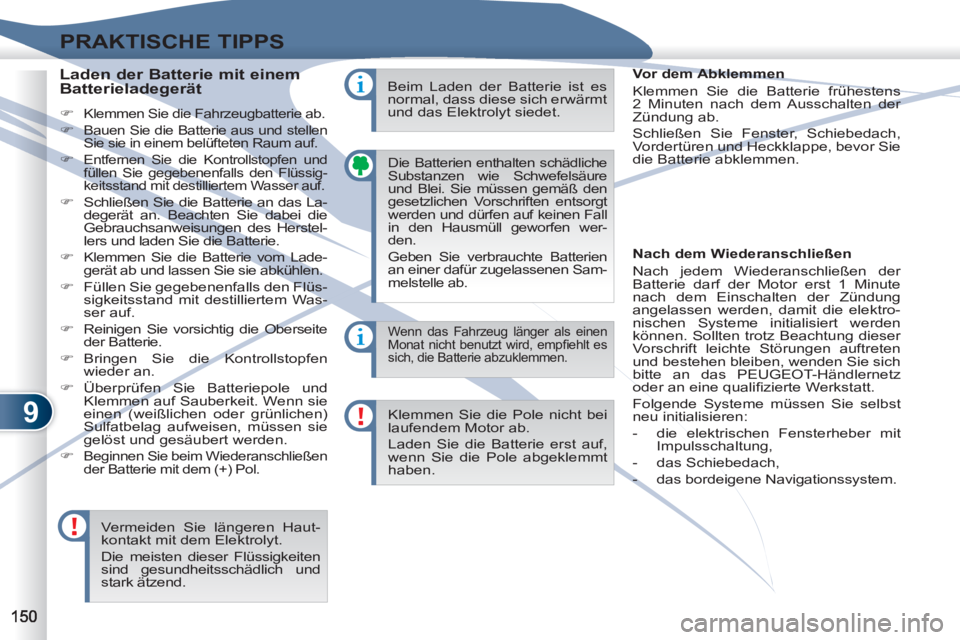

Laden der Batterie mit einem
Batterieladegerät


)
Klemmen Sie die Fahrzeugbatterie ab.


)
Bauen Sie die Batterie aus und stellen
Sie sie in einem belüfteten Raum auf.

)
Entfernen Sie die Kontrollstopfen und
füllen Sie gegebenenfalls den Flüssig-
keitsstand mit destilliertem Wasser auf.

)
Schließen Sie die Batterie an das La-
degerät an. Beachten Sie dabei die
Gebrauchsanweisungen des Herstel-
lers und laden Sie die Batterie.

)

Klemmen Sie die Batterie vom Lade-
gerät ab und lassen Sie sie abkühlen.

)
Füllen Sie gegebenenfalls den Flüs-
sigkeitsstand mit destilliertem Was-
ser auf.

)
Reinigen Sie vorsichtig die Oberseite
der Batterie.

)
Bringen Sie die Kontrollstopfen
wieder an.

)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.

)

Beginnen Sie beim Wiederanschließen
der Batterie mit dem (+) Pol.

Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfi ehlt es
sich, die Batterie abzuklemmen.
Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Laden Sie die Batterie erst auf,
wenn Sie die Pole abgeklemmt
haben.
Vermeiden Sie längeren Haut-
kontakt mit dem Elektrolyt.
Die meisten dieser Flüssigkeiten
sind gesundheitsschädlich und
stark ätzend. Beim Laden der Batterie ist es
normal, dass diese sich erwärmt
und das Elektrolyt siedet.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie Fenster, Schiebedach,
Vordertüren und Heckklappe, bevor Sie
die Batterie abklemmen.

Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werkstatt.
Folgende Systeme müssen Sie selbst
neu initialisieren:


- die elektrischen Fensterheber mit
Impulsschaltung,

- das Schiebedach,

- das bordeigene Navigationssystem.
