2012 Peugeot 207 CC Manual do proprietário (in Portuguese)

9
!
INFORMAÇÕES PRÁTICAS
135

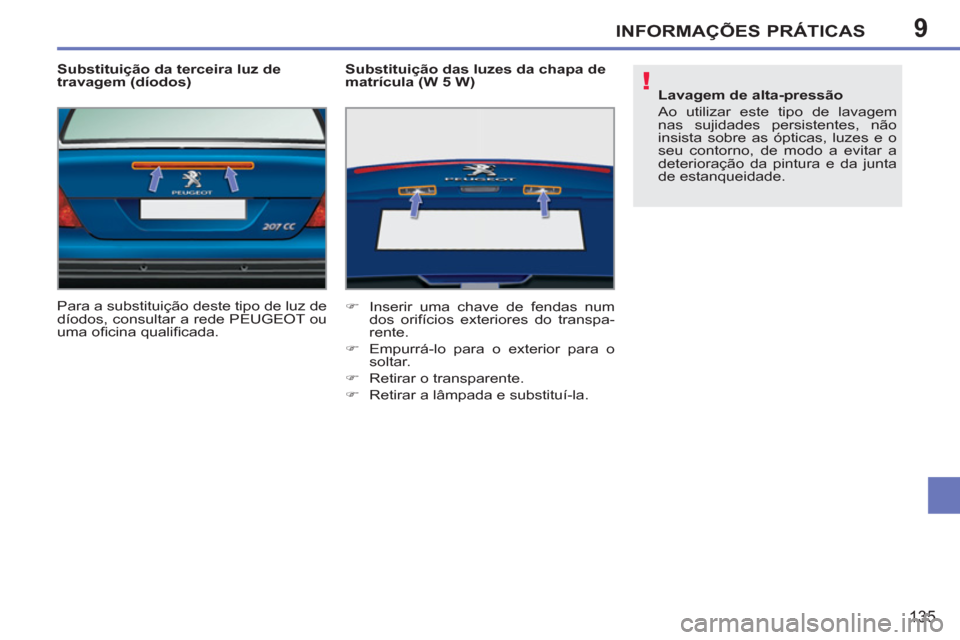

Substituição da terceira luz de
travagem (díodos)
Para a substituição deste tipo de luz de
díodos, consultar a rede PEUGEOT ou
uma ofi cina qualifi cada.
Substituição das luzes da chapa de
matrícula (W 5 W)


)
Inserir uma chave de fendas num
dos orifícios exteriores do transpa-
rente.

)
Empurrá-lo para o exterior para o
soltar.

)
Retirar o transparente.

)
Retirar a lâmpada e substituí-la.

Lavagem de alta-pressão

Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista sobre as ópticas, luzes e o
seu contorno, de modo a evitar a
deterioração da pintura e da junta
de estanqueidade.

9
!
i
INFORMAÇÕES PRÁTICAS
136
A PEUGEOT não se responsabili-
za por despesas ocasionadas pela
reparação do seu veículo ou pelos
maus funcionamentos resultantes
da instalação de acessórios au-
xiliares não fornecidos, não reco-
mendados pela PEUGEOT e não
instalados consoante as suas indi-
cações, particularmente quando o
consumo do conjunto dos apare-
lhos ligados ultrapasse 10 miliam-
peres.


Instalação de acessórios eléctricos

O circuito eléctrico do seu veículo
foi concebido para funcionar com
os equipamentos de série ou op-
cionais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no seu
veículo, consultar a rede PEUGEOT
ou uma ofi cina qualifi cada.

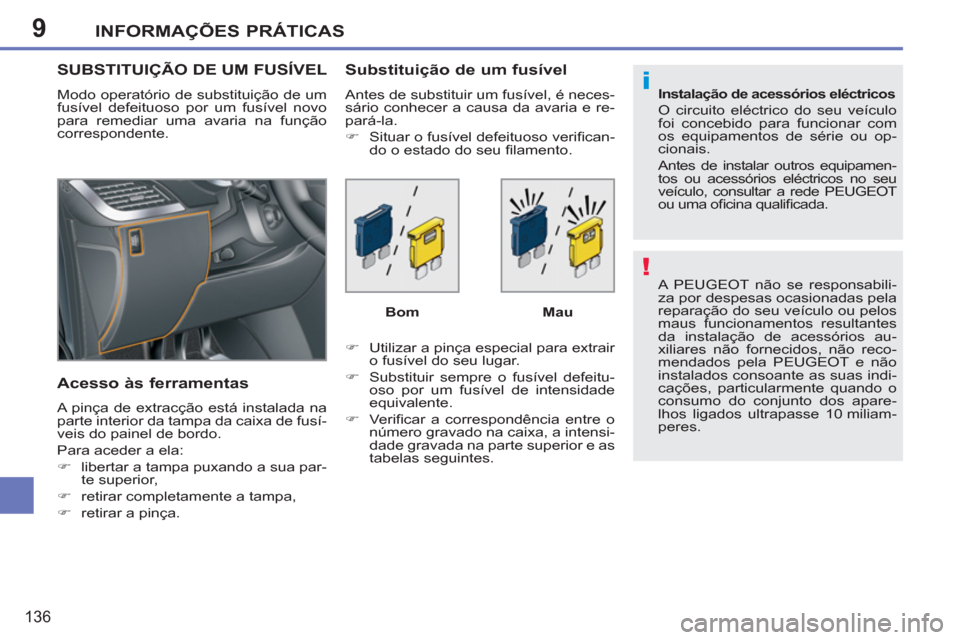

SUBSTITUIÇÃO DE UM FUSÍVEL

Modo operatório de substituição de um
fusível defeituoso por um fusível novo
para remediar uma avaria na função
correspondente.

Acesso às ferramentas

A pinça de extracção está instalada na
parte interior da tampa da caixa de fusí-
veis do painel de bordo.
Para aceder a ela:


)
libertar a tampa puxando a sua par-
te superior,

)
retirar completamente a tampa,

)
retirar a pinça.

Substituição de um fusível

Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e re-
pará-la.


)
Situar o fusível defeituoso verifi can-
do o estado do seu fi lamento.


)
Utilizar a pinça especial para extrair
o fusível do seu lugar.

)
Substituir sempre o fusível defeitu-
oso por um fusível de intensidade
equivalente.

)
Verifi car a correspondência entre o
número gravado na caixa, a intensi-
dade gravada na parte superior e as
tabelas seguintes.
Bom

Mau

9INFORMAÇÕES PRÁTICAS
137

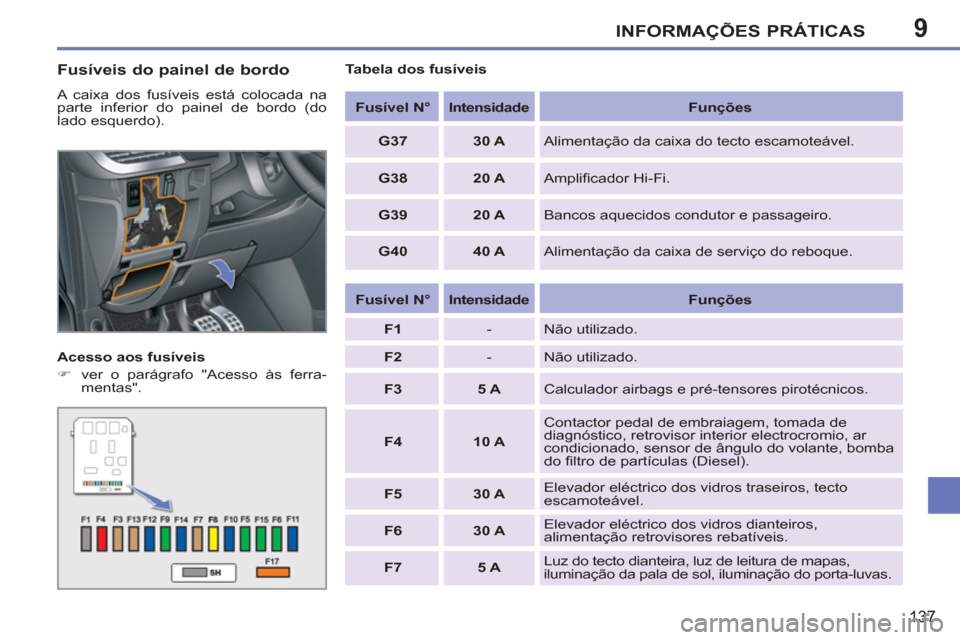

Fusíveis do painel de bordo

A caixa dos fusíveis está colocada na
parte inferior do painel de bordo (do
lado esquerdo).

Acesso aos fusíveis


)
ver o parágrafo "Acesso às ferra-
mentas".

Tabela dos fusíveis


Fusível N°



Intensidade



Funções



G37

30 A
Alimentação da caixa do tecto escamoteável.

G38

20 A
Amplifi cador Hi-Fi.

G39

20 A
Bancos aquecidos condutor e passageiro.

G40

40 A
Alimentação da caixa de serviço do reboque.


Fusível N°



Intensidade



Funções



F1
- Não utilizado.

F2
- Não utilizado.

F3

5 A
Calculador airbags e pré-tensores pirotécnicos.

F4

10 A
Contactor pedal de embraiagem, tomada de
diagnóstico, retrovisor interior electrocromio, ar
condicionado, sensor de ângulo do volante, bomba
do fi ltro de partículas (Diesel).

F5

30 A
Elevador eléctrico dos vidros traseiros, tecto
escamoteável.

F6

30 A
Elevador eléctrico dos vidros dianteiros,
alimentação retrovisores rebatíveis.

F7

5 A
Luz do tecto dianteira, luz de leitura de mapas,
iluminação da pala de sol, iluminação do porta-luvas.

9INFORMAÇÕES PRÁTICAS
138

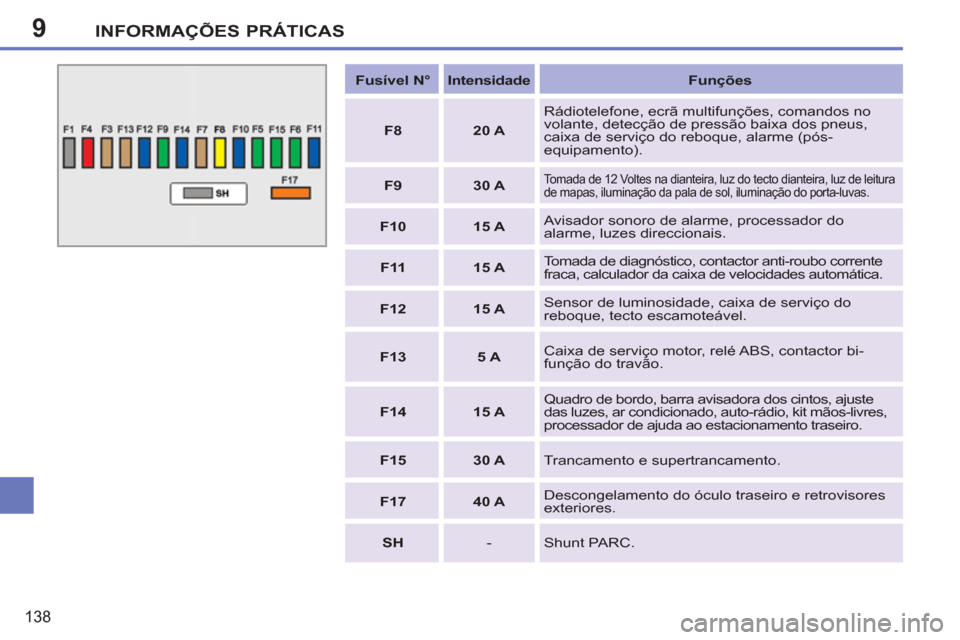

Fusível N°



Intensidade



Funções



F8

20 A
Rádiotelefone, ecrã multifunções, comandos no
volante, detecção de pressão baixa dos pneus,
caixa de serviço do reboque, alarme (pós-
equipamento).

F9

30 A


Tomada de 12 Voltes na dianteira, luz do tecto dianteira, luz de leitura
de mapas, iluminação da pala de sol, iluminação do porta-luvas.

F10

15 A
Avisador sonoro de alarme, processador do
alarme, luzes direccionais.

F11

15 A
Tomada de diagnóstico, contactor anti-roubo corrente
fraca, calculador da caixa de velocidades automática.

F12

15 A
Sensor de luminosidade, caixa de serviço do
reboque, tecto escamoteável.

F13

5 A
Caixa de serviço motor, relé ABS, contactor bi-
função do travão.

F14

15 A
Quadro de bordo, barra avisadora dos cintos, ajuste
das luzes, ar condicionado, auto-rádio, kit mãos-livres,
processador de ajuda ao estacionamento traseiro.

F15

30 A
Trancamento e supertrancamento.

F17

40 A
Descongelamento do óculo traseiro e retrovisores
exteriores.

SH
- Shunt PARC.

9INFORMAÇÕES PRÁTICAS
139

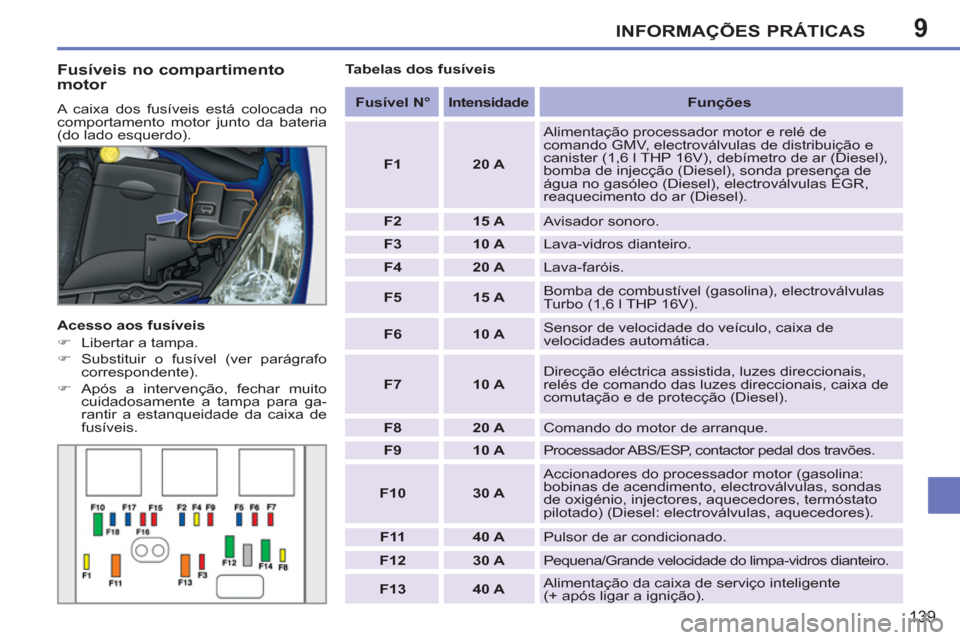

Fusíveis no compartimento motor

A caixa dos fusíveis está colocada no
comportamento motor junto da bateria
(do lado esquerdo).

Acesso aos fusíveis


)
Libertar a tampa.

)
Substituir o fusível (ver parágrafo
correspondente).

)
Após a intervenção, fechar muito
cuidadosamente a tampa para ga-
rantir a estanqueidade da caixa de
fusíveis.

Tabelas dos fusíveis


Fusível N°



Intensidade



Funções



F1

20 A
Alimentação processador motor e relé de
comando GMV, electroválvulas de distribuição e
canister (1,6 l THP 16V), debímetro de ar (Diesel),
bomba de injecção (Diesel), sonda presença de
água no gasóleo (Diesel), electroválvulas EGR,
reaquecimento do ar (Diesel).

F2

15 A
Avisador sonoro.

F3

10 A
Lava-vidros dianteiro.

F4

20 A
Lava-faróis.

F5

15 A
Bomba de combustível (gasolina), electroválvulas
Turbo (1,6 l THP 16V).

F6

10 A
Sensor de velocidade do veículo, caixa de
velocidades automática.

F7

10 A
Direcção eléctrica assistida, luzes direccionais,
relés de comando das luzes direccionais, caixa de
comutação e de protecção (Diesel).

F8

20 A
Comando do motor de arranque.

F9

10 A
Processador ABS/ESP, contactor pedal dos travões.

F10

30 A
Accionadores do processador motor (gasolina:
bobinas de acendimento, electroválvulas, sondas
de oxigénio, injectores, aquecedores, termóstato
pilotado) (Diesel: electroválvulas, aquecedores).

F11

40 A
Pulsor de ar condicionado.


F12

30 A
Pequena/Grande velocidade do limpa-vidros dianteiro.

F13

40 A
Alimentação da caixa de serviço inteligente
(+ após ligar a ignição).

9INFORMAÇÕES PRÁTICAS
140

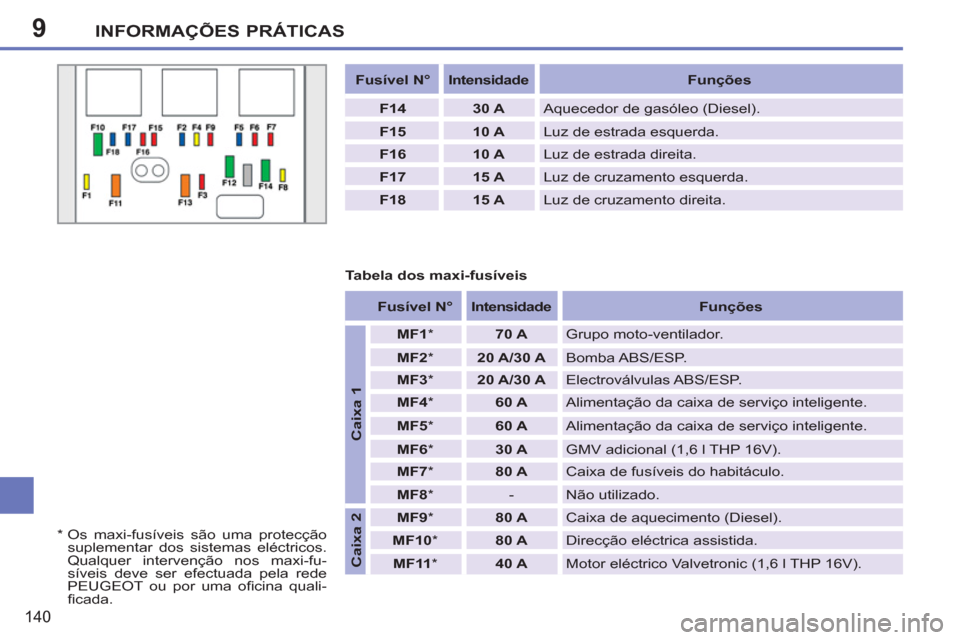

Fusível N°



Intensidade



Funções



F14

30 A
Aquecedor de gasóleo (Diesel).

F15

10 A
Luz de estrada esquerda.

F16

10 A
Luz de estrada direita.

F17

15 A
Luz de cruzamento esquerda.

F18

15 A
Luz de cruzamento direita.

Tabela dos maxi-fusíveis

*
Os maxi-fusíveis são uma protecção
suplementar dos sistemas eléctricos.
Qualquer intervenção nos maxi-fu-
síveis deve ser efectuada pela rede
PEUGEOT ou por uma ofi cina quali-
fi cada.




Fusível N°



Intensidade



Funções




Caixa 1



MF1

*
70 A
Grupo moto-ventilador.

MF2

*
20 A/30 A
Bomba ABS/ESP.

MF3

*
20 A/30 A
Electroválvulas ABS/ESP.

M

F

4

*
60 A
Alimentação da caixa de serviço inteligente.

MF5

*
60 A
Alimentação da caixa de serviço inteligente.

MF6

*
30 A
GMV adicional (1,6 l THP 16V).

MF7

*
80 A
Caixa de fusíveis do habitáculo.

MF8

* - Não utilizado.


Caixa 2



MF9

*
80 A
Caixa de aquecimento (Diesel).

MF10

*
80 A
Direcção eléctrica assistida.

MF11

*
40 A
Motor eléctrico Valvetronic (1,6 l THP 16V).

9INFORMAÇÕES PRÁTICAS
141

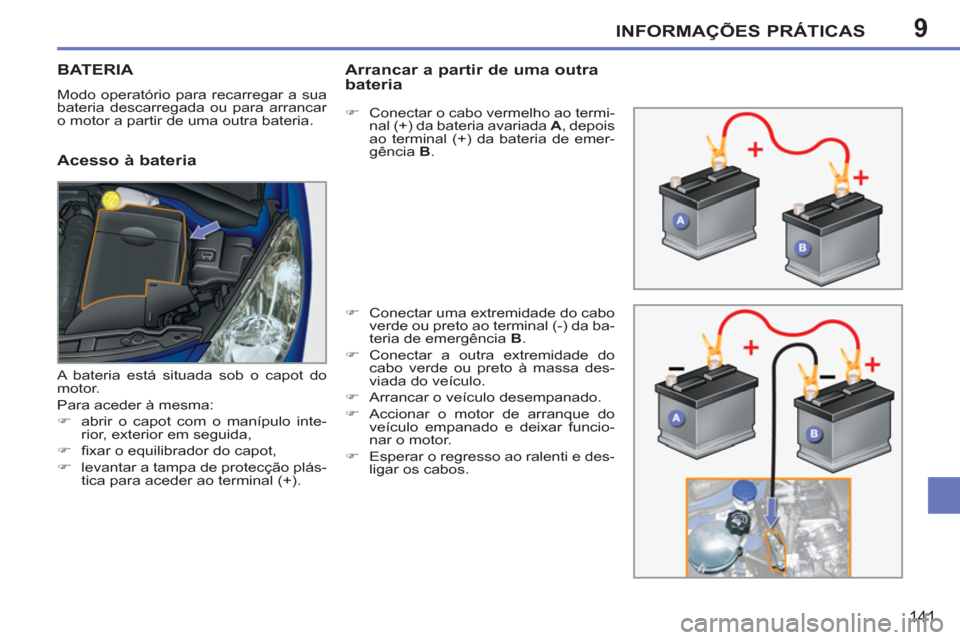

BATERIA
Modo operatório para recarregar a sua
bateria descarregada ou para arrancar
o motor a partir de uma outra bateria.

Acesso à bateria
Arrancar a partir de uma outrabateria



)
Conectar o cabo vermelho ao termi-
nal (+) da bateria avariada A
, depois
ao terminal (+) da bateria de emer-
gência B
.

)
Conectar uma extremidade do cabo
verde ou preto ao terminal (-) da ba-
teria de emergência B
.

)
Conectar a outra extremidade do
cabo verde ou preto à massa des-
viada do veículo.

)
Arrancar o veículo desempanado.

)
Accionar o motor de arranque do
veículo empanado e deixar funcio-
nar o motor.

)
Esperar o regresso ao ralenti e des-
ligar os cabos.
A bateria está situada sob o capot do
motor.
Para aceder à mesma:


)
abrir o capot com o manípulo inte-
rior, exterior em seguida,

)
fi xar o equilibrador do capot,

)
levantar a tampa de protecção plás-
tica para aceder ao terminal (+).

9
!
i
INFORMAÇÕES PRÁTICAS
142
Não recarregar as baterias sem ter
desligado as braçadeiras.
Não desligar as braçadeiras com o
motor em movimento.
As baterias possuem substâncias
nocivas tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e
não devem ser em caso algum dei-
tadas fora com o lixo doméstico.
Entregue as pilhas e as baterias
usadas a um ponto de colecta es-
pecial.

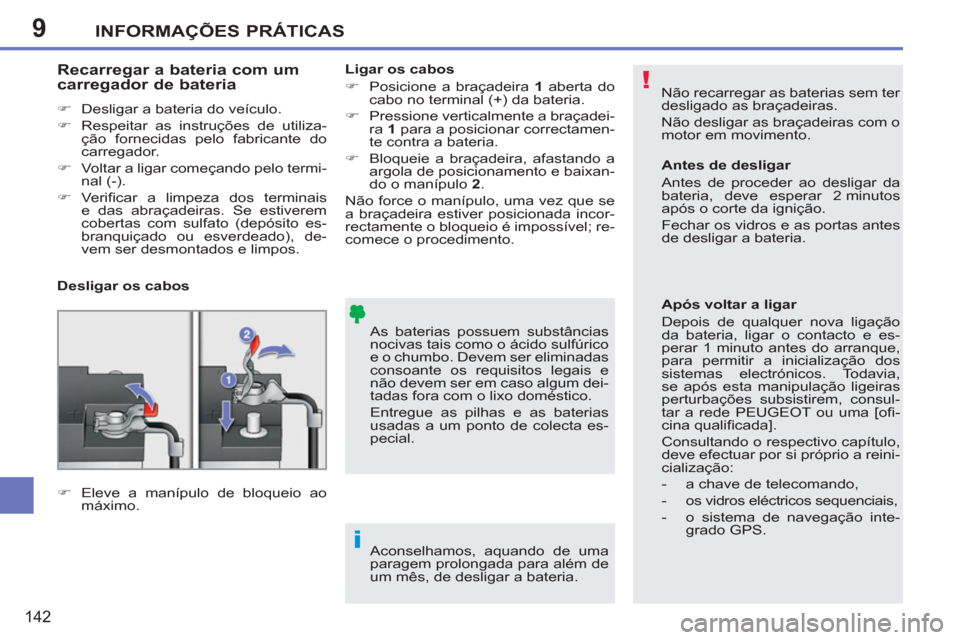

Recarregar a bateria com umcarregador de bateria



)
Desligar a bateria do veículo.

)
Respeitar as instruções de utiliza-
ção fornecidas pelo fabricante do
carregador.

)
Voltar a ligar começando pelo termi-
nal (-).

)
Verifi car a limpeza dos terminais
e das abraçadeiras. Se estiverem
cobertas com sulfato (depósito es-
branquiçado ou esverdeado), de-
vem ser desmontados e limpos.
Aconselhamos, aquando de uma
paragem prolongada para além de
um mês, de desligar a bateria.
Antes de desligar
Antes de proceder ao desligar da
bateria, deve esperar 2 minutos
após o corte da ignição.
Fechar os vidros e as portas antes
de desligar a bateria.

Após voltar a ligar
Depois de qualquer nova ligação
da bateria, ligar o contacto e es-
perar 1 minuto antes do arranque,
para permitir a inicialização dos
sistemas electrónicos. Todavia,
se após esta manipulação ligeiras
perturbações subsistirem, consul-
tar a rede PEUGEOT ou uma [ofi -
cina qualifi cada].
Consultando o respectivo capítulo,
deve efectuar por si próprio a reini-
cialização:


- a chave de telecomando,

- os vidros eléctricos sequenciais,

- o sistema de navegação inte-
grado GPS.



Desligar os cabos
Ligar os cabos


)
Posicione a braçadeira 1
aberta do
cabo no terminal (+) da bateria.

)
Pressione verticalmente a braçadei-
ra 1
para a posicionar correctamen-
te contra a bateria.

)
Bloqueie a braçadeira, afastando a
argola de posicionamento e baixan-
do o manípulo 2
.
Não force o manípulo, uma vez que se
a braçadeira estiver posicionada incor-
rectamente o bloqueio é impossível; re-
comece o procedimento.



)
Eleve a manípulo de bloqueio ao
máximo.
