2012 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

DIMENSIONILe dimensioni sono espresse in mm fig. 175 e si riferiscono alla vettura equipaggiata con pneumatici in
dotazione. L'altezza si intende a vettura scarica.
VOLUME BAGAGLIAIOCapacità (norme V.D.A.) = 245 litri.Versioni A B C D E F G H
0.9 TwinAir 85CV3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69CV3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
fig. 175
L0F0003
247CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALFABETICO

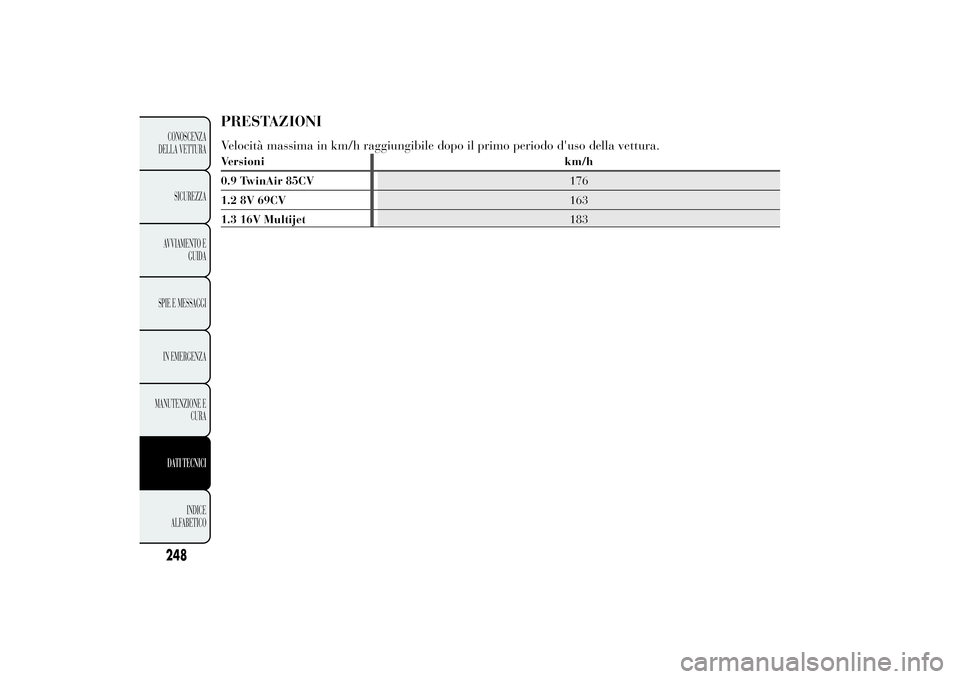

PRESTAZIONIVelocità massima in km/h raggiungibile dopo il primo periodo d'uso della vettura.Versioni km/h
0.9 TwinAir 85CV176
1.2 8V 69CV163
1.3 16V Multijet183
248CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

– asse posteriore: 810 810 810
– totale:1455 (4 posti) / 1510
(5 posti)1445 (4 posti) / 1500
(5 posti)1530 (4 posti) / 1585
(5 posti)
Carichi trainabili (kg)
750 750 1000 – rimorchio frenato:
– rimorchio non frenato: 400 400 400
Carico massimo sul tetto: 55 55 55
Carico massimo sulla sfera
60 60 60
249CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALFABETICO
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e
conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto

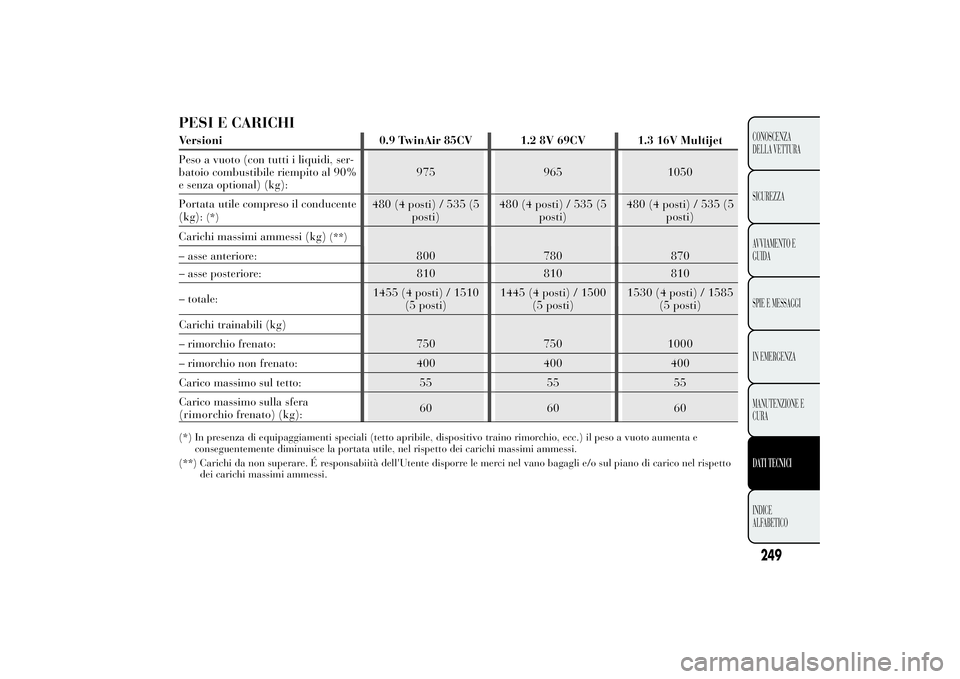

dei carichi massimi ammessi.PESI E CARICHIVersioni 0.9 TwinAir 85CV 1.2 8V 69CV 1.3 16V Multijet
Peso a vuoto (con tutti i liquidi, ser-
batoio combustibile riempito al 90%
e senza optional) (kg):975 965 1050
Portata utile compreso il conducente
(kg):
(*)
480 (4 posti) / 535 (5
posti)480 (4 posti) / 535 (5
posti)480 (4 posti) / 535 (5
posti)
Carichi massimi ammessi (kg)
(**)
800 780 870 – asse anteriore:
(rimorchio frenato) (kg):

Coppa del motore (litri): 2,8 2,5
SELENIA K P.E.
Coppa del motore e filtro
(litri):3,2 2,8
Scatola del cambio/
differenziale (litri):1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Circuito freni idraulici
(litri):0,55 0,55 TUTELA TOP 4
Recipiente liquido lavacri-
stallo e lavalunotto (litri):2,55 2,5Miscela di acqua e liquido
TUTELA
250CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UP
e del 40% di acqua
demineralizzata.
RIFORNIMENTIVersioni Benzina 0.9 TwinAir 85CV 1.2 8V 69CVCombustibili prescritti e
lubrificanti originali
Serbatoio del combustibile
(litri):40 40
Benzina verde senza
piombo non inferiore a 95
R.O.N. (Specifica EN228) compresa una riserva di
(litri):5÷7 5÷7
Impianto di raffredda-
mento motore (litri):5,3 4,9Miscela di acqua distillata
e liquido PARAFLU
UP
al
50%
(*)
PROFESSIONAL SC35

Versioni Diesel 1.3 16V MultijetCombustibili prescritti e
Serbatoio del combustibile (litri): 40
Gasolio per autotrazione (Specifica
EN590)
compresa una riserva di (litri): 5 ÷ 7
Impianto di raffreddamento motore
(litri):6,35Miscela di acqua distillata e liquido
PARAFLU
UP
al 50%
(*)
Coppa del motore (litri): 2,8
SELENIA WR P.E.
Coppa del motore e filtro (litri): 3,0
Scatola del cambio/differenziale
(litri):1,65TUTELA TRANSMISSION
Circuito freni idraulici (litri): 0,55 TUTELA TOP 4
Recipiente liquido lavacristallo e
lavalunotto (litri):2,5Miscela di acqua e liquido TUTELA
PROFESSIONAL SC35(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UP
e del 40% di acqua
demineralizzata.
251CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALFABETICO
GEARFORCElubrificanti originali

FLUIDI E LUBRIFICANTIPRODOTTI CONSIGLIATI E LORO CARATTERISTICHEImpiegoCaratteristiche qualitative
dei fluidi e lubrificanti per
un corretto funzionamento
della vetturaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificanti per
motori a benzinaLubrificante totalmente
sintetico di gradazione SAE
5W-40 ACEA C3.
Qualificazione FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Secondo Piano di Manu-
tenzione Programmata
Lubrificanti per
motori a gasolioLubrificante totalmente
sintetico di gradazione SAE
5W-30. Qualificazione FIAT
9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Secondo Piano di Manu-
tenzione ProgrammataPer le motorizzazioni diesel, in casi di emergenza ove non siano disponibili i prodotti originali, sono
accettati lubrificanti con prestazioni minime ACEA C2. In questo caso non sono garantite le prestazioni
ottimali del motore e se ne raccomanda appena possibile la sostituzione con i lubrificanti consigliati
presso la Rete Assistenziale Lancia.
L'utilizzo di prodotti con caratteristiche inferiori rispetto ad ACEA C3 per i motori a benzina e ACEA
C2 per i motori Diesel potrebbe causare danni al motore non coperti da garanzia.
Per le versioni 0.9 TwinAir 85CV, l'utilizzo di lubrificanti con caratteristiche inferiori rispetto ad ACEA
C3 e con gradazione SAE diversa da 5W-40 potrebbe causare danni al motore non coperti da garanzia.
252CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

ImpiegoCaratteristiche qualitative dei
fluidi e lubrificanti per un
corretto funzionamento della
vetturaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi
per la trasmissione
del motoLubrificante sintetico di
gradazione SAE 75W.
Qualificazione FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio meccanico e
differenziale
Grasso al bisolfuro di molibdeno
per elevate temperature di
utilizzo. Consistenza NL.G.I.
1-2. Qualificazione FIAT
9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per giunti
omocinetici a basso coefficiente
di attrito. Consistenza NL.G.I.
0-1. Qualificazione FIAT
9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Liquido per freniFluido sintetico per impianti
freno e frizione. Supera le
specifiche: FMVSS n° 116 DOT
4, ISO 4925 SAE J1704.
Qualificazione FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Freni idraulici e comandi
idraulici frizione
253CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE
ALFABETICO

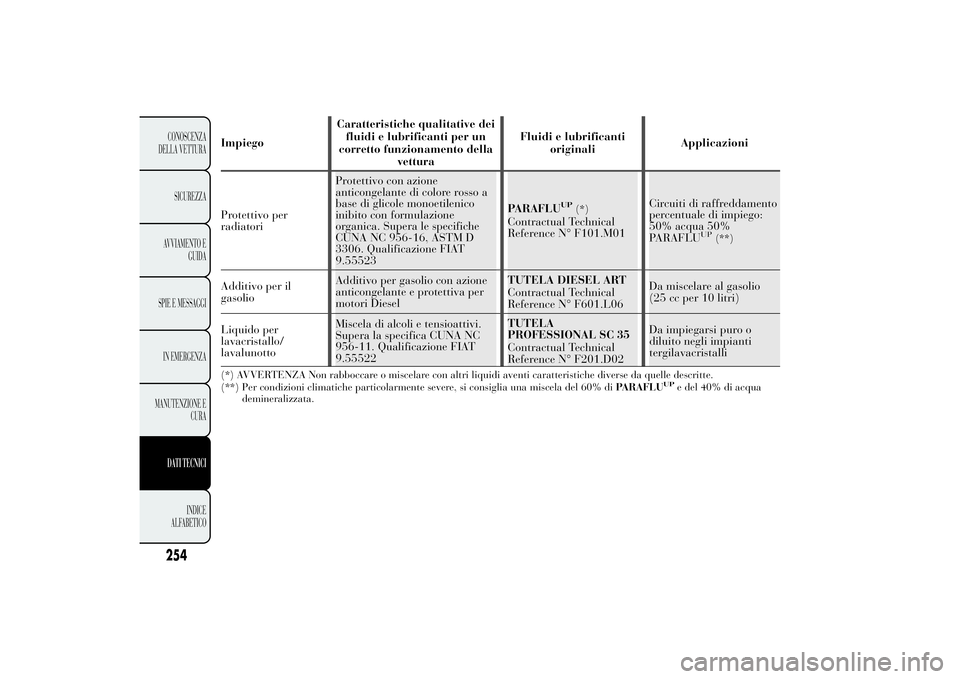

ImpiegoCaratteristiche qualitative dei
fluidi e lubrificanti per un
corretto funzionamento della
vetturaFluidi e lubrificanti
originaliApplicazioni
Protettivo per
radiatoriProtettivo con azione
anticongelante di colore rosso a
base di glicole monoetilenico
inibito con formulazione
organica. Supera le specifiche
CUNA NC 956-16, ASTM D
3306. Qualificazione FIAT
9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Circuiti di raffreddamento
percentuale di impiego:
50% acqua 50%
PARAFLU
UP
(**)
Additivo per il
gasolioAdditivo per gasolio con azione
anticongelante e protettiva per
motori DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Da miscelare al gasolio
(25 cc per 10 litri)
Liquido per
lavacristallo/
lavalunottoMiscela di alcoli e tensioattivi.
Supera la specifica CUNA NC
956-11. Qualificazione FIAT
9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro o
diluito negli impianti
tergilavacristalli(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLU
UP
e del 40% di acqua
demineralizzata.
