2012 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

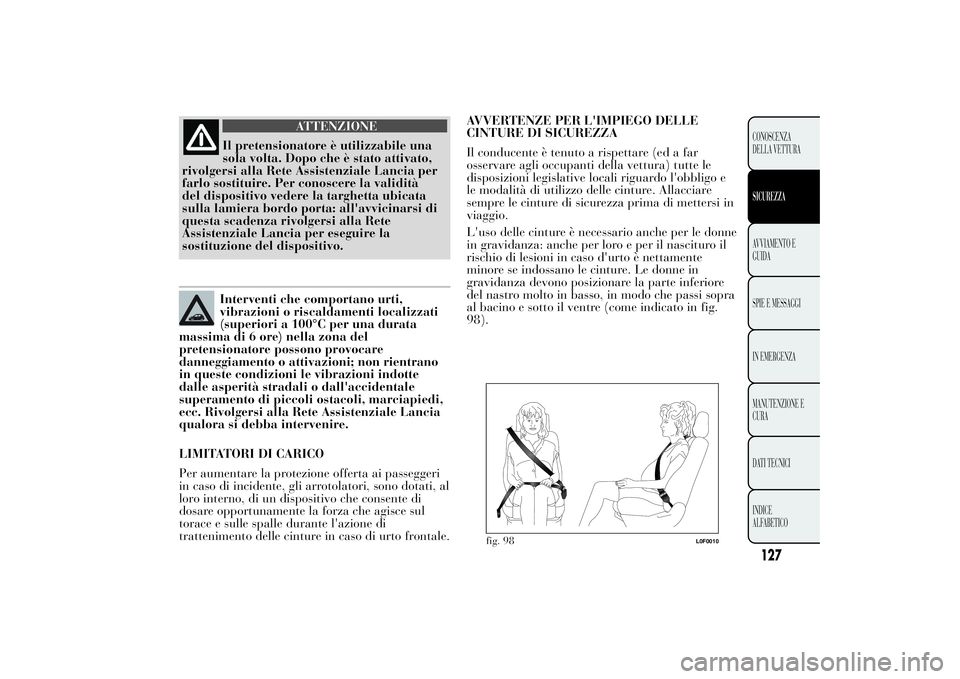

ATTENZIONE
Il pretensionatore è utilizzabile una
sola volta. Dopo che è stato attivato,
rivolgersi alla Rete Assistenziale Lancia per
farlo sostituire. Per conoscere la validità
del dispositivo vedere la targhetta ubicata
sulla lamiera bordo porta: all'avvicinarsi di
questa scadenza rivolgersi alla Rete
Assistenziale Lancia per eseguire la
sostituzione del dispositivo.Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C per una durata
massima di 6 ore) nella zona del
pretensionatore possono provocare
danneggiamento o attivazioni; non rientrano
in queste condizioni le vibrazioni indotte
dalle asperità stradali o dall'accidentale
superamento di piccoli ostacoli, marciapiedi,
ecc. Rivolgersi alla Rete Assistenziale Lancia
qualora si debba intervenire.
LIMITATORI DI CARICO
Per aumentare la protezione offerta ai passeggeri
in caso di incidente, gli arrotolatori, sono dotati, al
loro interno, di un dispositivo che consente di
dosare opportunamente la forza che agisce sul
torace e sulle spalle durante l'azione di
trattenimento delle cinture in caso di urto frontale.AVVERTENZE PER L'IMPIEGO DELLE
CINTURE DI SICUREZZA
Il conducente è tenuto a rispettare (ed a far
osservare agli occupanti della vettura) tutte le
disposizioni legislative locali riguardo l'obbligo e
le modalità di utilizzo delle cinture. Allacciare
sempre le cinture di sicurezza prima di mettersi in
viaggio.
L'uso delle cinture è necessario anche per le donne
in gravidanza: anche per loro e per il nascituro il
rischio di lesioni in caso d'urto è nettamente
minore se indossano le cinture. Le donne in
gravidanza devono posizionare la parte inferiore
del nastro molto in basso, in modo che passi sopra
al bacino e sotto il ventre (come indicato in fig.
98).
fig. 98
L0F0010
127CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Per avere la massima protezione,
tenere lo schienale in posizione
eretta, appoggiarvi bene la schiena e tenere
la cintura ben aderente al busto e al bacino.
Allacciate sempre le cinture, sia dei posti
anteriori, sia di quelli posteriori! Viaggiare
senza le cinture allacciate aumenta il rischio
di lesioni gravi o di morte in caso d'urto.
ATTENZIONE
È severamente proibito smontare o
manomettere i componenti della
cintura di sicurezza e del pretensionatore.
Qualsiasi intervento deve essere eseguito da
personale qualificato e autorizzato.
Rivolgersi sempre alla Rete Assistenziale
Lancia.
Il nastro della cintura non deve essere
attorcigliato. La parte superiore deve passare sulla
spalla e attraversare diagonalmente il torace. La
parte inferiore deve risultare aderente al bacino
(come indicato in fig. 99) e non all'addome del
passeggero. Non utilizzare dispositivi (mollette,
fermi, ecc.) che tengano le cinture non aderenti al
corpo degli occupanti.Ogni cintura di sicurezza deve essere utilizzata da
una sola persona: non trasportare bambini sulle
ginocchia degli occupanti utilizzando le cinture di
sicurezza per la protezione di entrambi fig. 100.
In generale non allacciare alcun oggetto alla
persona.
fig. 99
L0F0011
fig. 100
L0F0012
128CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Se la cintura è stata sottoposta ad
una forte sollecitazione, ad esempio
in seguito ad un incidente, deve essere
sostituita completamente insieme agli
ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
MANUTENZIONE DELLE CINTURE DI
SICUREZZA
Per la corretta manutenzione delle cinture di
sicurezza, osservare attentamente le seguenti
avvertenze:
❒utilizzare sempre le cinture con il nastro ben
disteso, non attorcigliato; accertarsi che questo
possa scorrere liberamente senza impedimenti;
❒a seguito di un incidente di una certa entità,
sostituire la cintura indossata, anche se in
apparenza non sembra danneggiata. Sostituire
comunque la cintura in caso di attivazione
dei pretensionatori;
❒per pulire le cinture, lavarle a mano con acqua e
sapone neutro, risciacquarle e lasciarle
asciugare all'ombra. Non usare detergenti forti,
candeggianti o coloranti ed ogni altra sostanza
chimica che possa indebolire le fibre del nastro;❒evitare che gli arrotolatori vengano bagnati: il
loro corretto funzionamento è garantito solo se
non subiscono infiltrazioni d'acqua
❒sostituire la cintura quando sono presenti tracce
di sensibile logorio o tagli.
129CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

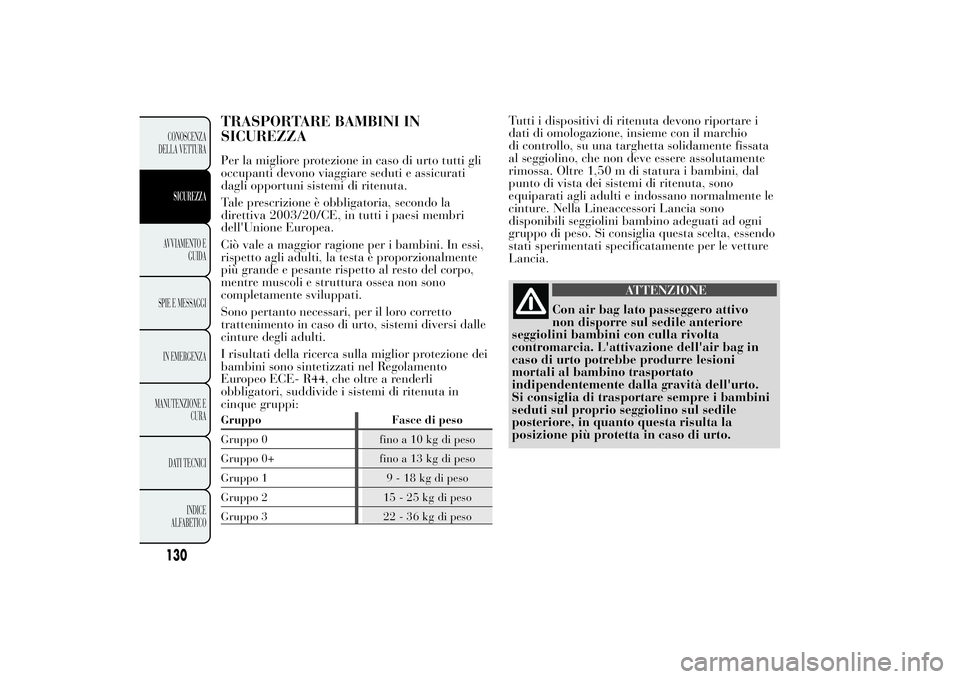

TRASPORTARE BAMBINI IN
SICUREZZAPer la migliore protezione in caso di urto tutti gli
occupanti devono viaggiare seduti e assicurati
dagli opportuni sistemi di ritenuta.
Tale prescrizione è obbligatoria, secondo la
direttiva 2003/20/CE, in tutti i paesi membri
dell'Unione Europea.
Ciò vale a maggior ragione per i bambini. In essi,
rispetto agli adulti, la testa è proporzionalmente
più grande e pesante rispetto al resto del corpo,
mentre muscoli e struttura ossea non sono
completamente sviluppati.
Sono pertanto necessari, per il loro corretto
trattenimento in caso di urto, sistemi diversi dalle
cinture degli adulti.
I risultati della ricerca sulla miglior protezione dei
bambini sono sintetizzati nel Regolamento
Europeo ECE- R44, che oltre a renderli
obbligatori, suddivide i sistemi di ritenuta in
cinque gruppi:Gruppo Fasce di peso
Gruppo 0 fino a 10 kg di peso
Gruppo 0+ fino a 13 kg di peso
Gruppo 1 9 - 18 kg di peso
Gruppo 2 15 - 25 kg di peso
Gruppo 3 22 - 36 kg di peso
Tutti i dispositivi di ritenuta devono riportare i
dati di omologazione, insieme con il marchio
di controllo, su una targhetta solidamente fissata
al seggiolino, che non deve essere assolutamente
rimossa. Oltre 1,50 m di statura i bambini, dal
punto di vista dei sistemi di ritenuta, sono
equiparati agli adulti e indossano normalmente le
cinture. Nella Lineaccessori Lancia sono
disponibili seggiolini bambino adeguati ad ogni
gruppo di peso. Si consiglia questa scelta, essendo
stati sperimentati specificatamente per le vetture
Lancia.
ATTENZIONE
Con air bag lato passeggero attivo
non disporre sul sedile anteriore
seggiolini bambini con culla rivolta
contromarcia. L'attivazione dell'air bag in
caso di urto potrebbe produrre lesioni
mortali al bambino trasportato
indipendentemente dalla gravità dell'urto.
Si consiglia di trasportare sempre i bambini
seduti sul proprio seggiolino sul sedile
posteriore, in quanto questa risulta la
posizione più protetta in caso di urto.
130CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero, con un seggiolino a culla rivolto
contromarcia, gli air bag lato passeggero
(frontale e laterale protezione toracica/
pelvica (side bag), devono essere disattivati
mediante Menu di Set Up, verificando
l'avvenuta disattivazione tramite la spia
posta sul quadro strumenti. Inoltre il sedile
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia.

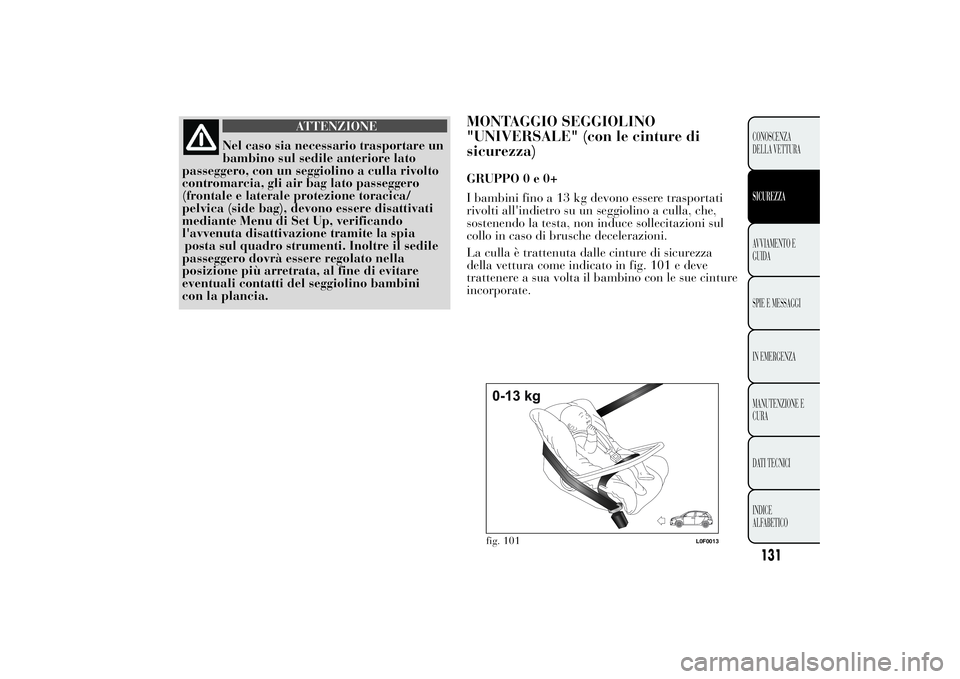

MONTAGGIO SEGGIOLINO
"UNIVERSALE" (con le cinture di
sicurezza)GRUPPO0e0+
I bambini fino a 13 kg devono essere trasportati
rivolti all'indietro su un seggiolino a culla, che,
sostenendo la testa, non induce sollecitazioni sul
collo in caso di brusche decelerazioni.
La culla è trattenuta dalle cinture di sicurezza
della vettura come indicato in fig. 101 e deve
trattenere a sua volta il bambino con le sue cinture
incorporate.
fig. 101
L0F0013
131CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

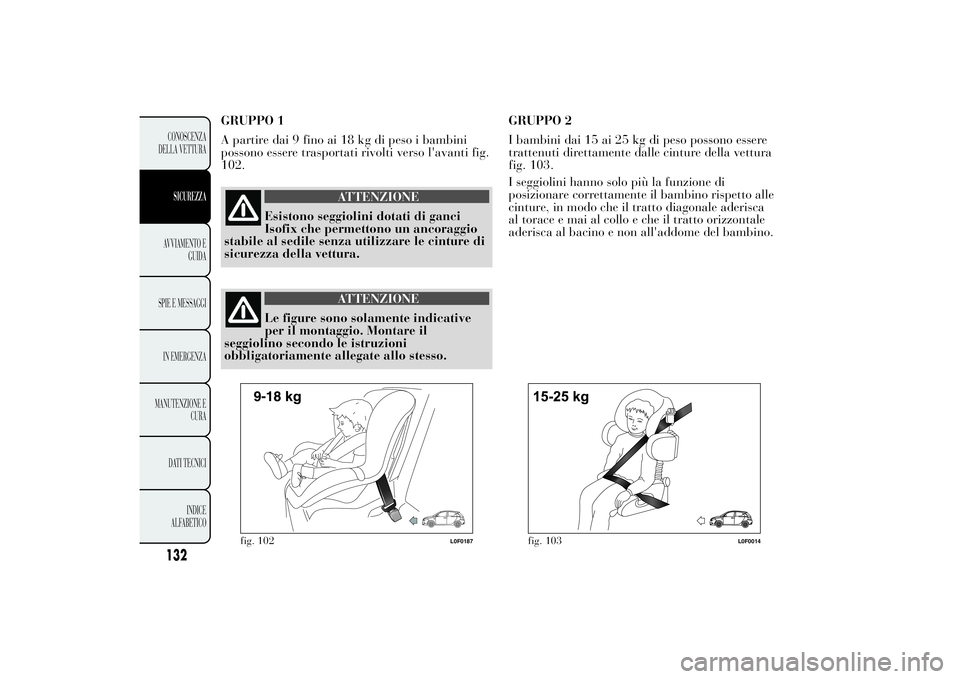

GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bambini
possono essere trasportati rivolti verso l'avanti fig.
102.
ATTENZIONE
Esistono seggiolini dotati di ganci
Isofix che permettono un ancoraggio
stabile al sedile senza utilizzare le cinture di
sicurezza della vettura.
ATTENZIONE
Le figure sono solamente indicative
per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.GRUPPO 2
I bambini dai 15 ai 25 kg di peso possono essere
trattenuti direttamente dalle cinture della vettura
fig. 103.
I seggiolini hanno solo più la funzione di
posizionare correttamente il bambino rispetto alle
cinture, in modo che il tratto diagonale aderisca
al torace e mai al collo e che il tratto orizzontale
aderisca al bacino e non all'addome del bambino.
fig. 102
L0F0187
fig. 103
L0F0014
132CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

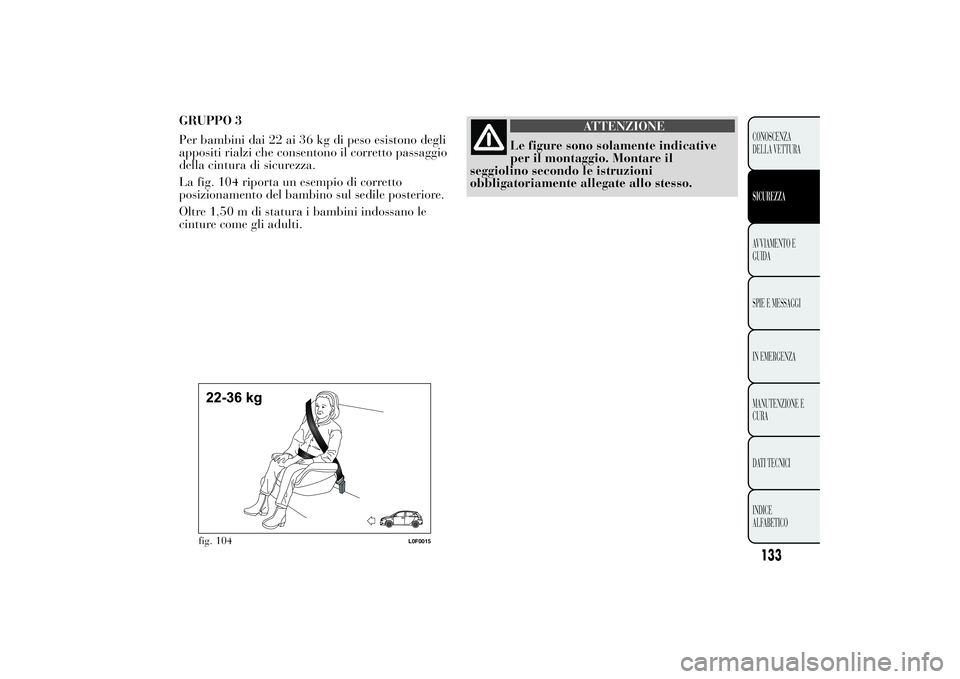

GRUPPO 3
Per bambini dai 22 ai 36 kg di peso esistono degli
appositi rialzi che consentono il corretto passaggio
della cintura di sicurezza.
La fig. 104 riporta un esempio di corretto
posizionamento del bambino sul sedile posteriore.
Oltre 1,50 m di statura i bambini indossano le
cinture come gli adulti.
ATTENZIONE
Le figure sono solamente indicative
per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
fig. 104
L0F0015
133CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla nuova Direttiva Europea 2000/3/CE che regolamenta la montabilità dei
seggiolini bambini sui vari posti della vettura secondo la tabella seguente:Gruppo Fasce di pesoPasseggero
anteriorePasseggero posteriore
centralePasseggeri
posteriori laterali
Gruppo 0, 0+ fino a 13 kg
UXU
Gruppo 1 9-18 kg
UXU
Gruppo 2 15-25 kg
UXU
Gruppo 3 22-36 kg
UXU
U= Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi"
indicati.
X= Posto a sedere non adatto per bambini di questa categoria di peso
Principali norme di sicurezza da seguire per
il trasporto di bambini:
❒Installare i seggiolini bambini sul sedile
posteriore, in quanto questa risulta essere la
posizione più protetta in caso d'urto.
❒In caso di disattivazione dell'air bag frontale
lato passeggero controllare sempre, tramite
l'accensione permanente dell'apposita spia sul
quadro strumenti, l'avvenuta disattivazione.
❒Rispettare scrupolosamente le istruzioni fornite
con il seggiolino stesso, che il fornitore deve
obbligatoriamente allegare. Conservarle nella
vettura insieme ai documenti e al presente
Libretto. Non impiegare seggiolini usati privi
delle istruzioni di uso.❒Verificare sempre con una trazione sul nastro,
l'avvenuto aggancio delle cinture.
❒Ciascun sistema di ritenuta è rigorosamente
monoposto; non trasportarvi mai due bambini
contemporaneamente.
❒Verificare sempre che le cinture non appoggino
sul collo del bambino.
❒Durante il viaggio non permettere al bambino di
assumere posizioni anomale o di slacciare le
cinture.
❒Non trasportare mai bambini in braccio,
neppure neonati. Nessuno infatti è in grado di
trattenerli in caso di urto.
❒In caso di incidente sostituire il seggiolino con
uno nuovo.
134CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
