2012 Lancia Ypsilon Libretto Uso Manutenzione (in Italian)

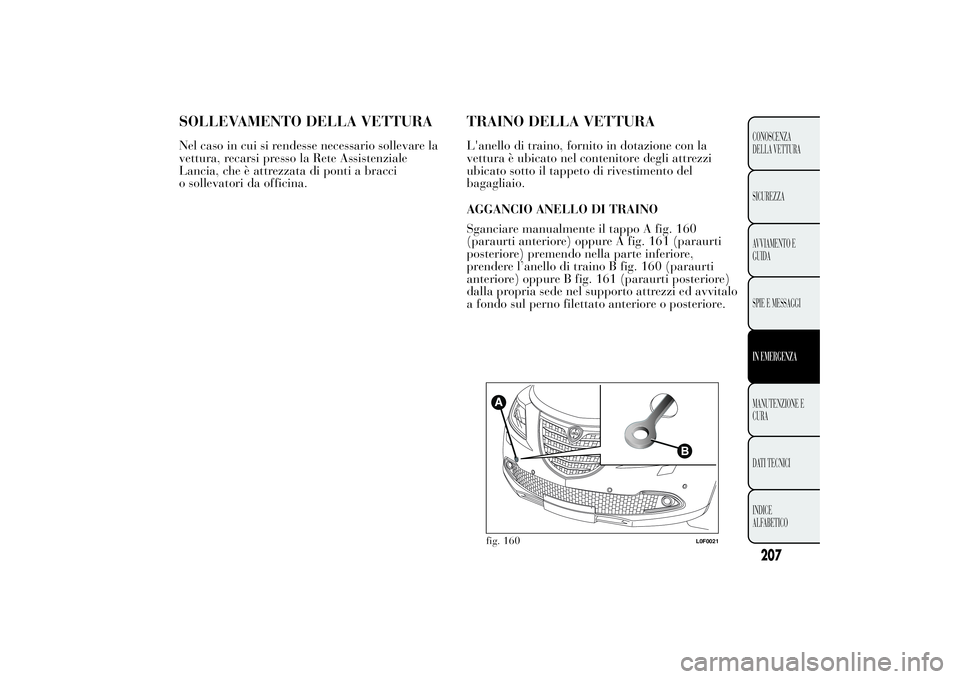

SOLLEVAMENTO DELLA VETTURANel caso in cui si rendesse necessario sollevare la
vettura, recarsi presso la Rete Assistenziale
Lancia, che è attrezzata di ponti a bracci
o sollevatori da officina.
TRAINO DELLA VETTURAL'anello di traino, fornito in dotazione con la
vettura è ubicato nel contenitore degli attrezzi
ubicato sotto il tappeto di rivestimento del
bagagliaio.
AGGANCIO ANELLO DI TRAINO
Sganciare manualmente il tappo A fig. 160
(paraurti anteriore) oppure A fig. 161 (paraurti
posteriore) premendo nella parte inferiore,
prendere l’anello di traino B fig. 160 (paraurti
anteriore) oppure B fig. 161 (paraurti posteriore)
dalla propria sede nel supporto attrezzi ed avvitalo
a fondo sul perno filettato anteriore o posteriore.
fig. 160
L0F0021
207CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Prima di iniziare il traino, ruotare la
chiave di avviamento in posizione
MAR e successivamente in STOP, senza
estrarla. Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote.
ATTENZIONE
Prima di avvitare l’anello pulire
accuratamente la sede filettata.
Prima di iniziare il traino accertarsi inoltre
di aver avvitato a fondo l’anello nella
relativa sede.
ATTENZIONE
Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e
del servosterzo elettrico per frenare è
necessario esercitare un maggior sforzo sul
pedale e per sterzare è necessario un
maggior sforzo sul volante. Non utilizzare
cavi flessibili per effettuare il traino, evitare
gli strappi. Durante le operazioni di traino
verificare che il fissaggio del giunto alla
vettura non danneggi i componenti a
contatto. Nel trainare la vettura, è
obbligatorio rispettare le specifiche norme
di circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento
da tenere sulla strada. Durante il traino
della vettura non avviare il motore.
fig. 161
L0F0022
208CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

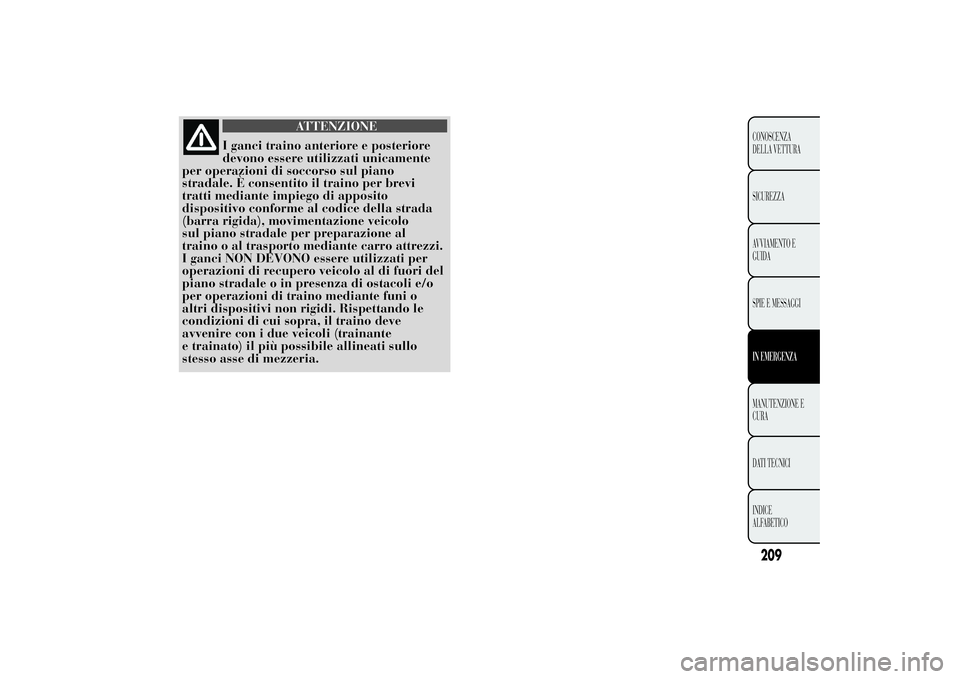

ATTENZIONE
I ganci traino anteriore e posteriore
devono essere utilizzati unicamente
per operazioni di soccorso sul piano
stradale. È consentito il traino per brevi
tratti mediante impiego di apposito
dispositivo conforme al codice della strada
(barra rigida), movimentazione veicolo
sul piano stradale per preparazione al
traino o al trasporto mediante carro attrezzi.
I ganci NON DEVONO essere utilizzati per
operazioni di recupero veicolo al di fuori del
piano stradale o in presenza di ostacoli e/o
per operazioni di traino mediante funi o
altri dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante
e trainato) il più possibile allineati sullo
stesso asse di mezzeria.
209CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGIIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATAUna corretta manutenzione è determinante per
garantire alla vettura una lunga vita in condizioni
ottimali.
Per questo Lancia ha predisposto una serie di
controlli e di interventi di manutenzione ogni
30.000 chilometri (versioni benzina) oppure ogni
35.000 chilometri (versioni diesel).
Prima dei 30.000/35.000 km, e successivamente,
tra un tagliando e l'altro, è comunque sempre
necessario fare attenzione a quanto descritto sul
Piano Manutenzione Programmata (es. verificare
periodicamente il livello dei liquidi, la pressione
dei pneumatici, ecc...).
Il servizio di Manutenzione Programmata viene
effettuato dalla Rete Assistenziale Lancia a tempi
prefissati. Se durante l'effettuazione di ciascun
intervento, oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori sostituzioni o
riparazioni, queste potranno venire eseguite solo
con il vostro esplicito accordo. Se si utilizza
frequentemente la vettura per il traino di
rimorchi, ridurre l'intervallo tra una
manutenzione programmata e l'altra.AVVERTENZE
A 2000 km dalla scadenza della manutenzione il
display visualizza un messaggio.
I tagliandi di Manutenzione Programmata sono
prescritti dal Costruttore. La mancata esecuzione
degli stessi può comportare la decadenza della
garanzia.
Consigliamo di segnalare alla Rete Assistenziale
Lancia eventuali piccole anomalie di
funzionamento, senza attendere l'esecuzione del
prossimo tagliando.
210CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

PIANO DI MANUTENZIONE PROGRAMMATAVERSIONI BENZINA
I tagliandi devono essere effettuati ogni 30.000 km o 24 mesi.Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di dire-
zione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro
strumenti, ecc.)●●●●●●
Controllo funzionamento impianto lavacristalli ed eventuale regolazione
spruzzatori●●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e posteriore●●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrifica-
zione leverismi●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimentazione com-
bustibile - freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori●●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore,
freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo tensionamento cinghia comando accessori (versioni senza tendi-
tore automatico) (oppure ogni 24 mesi)●●
211CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

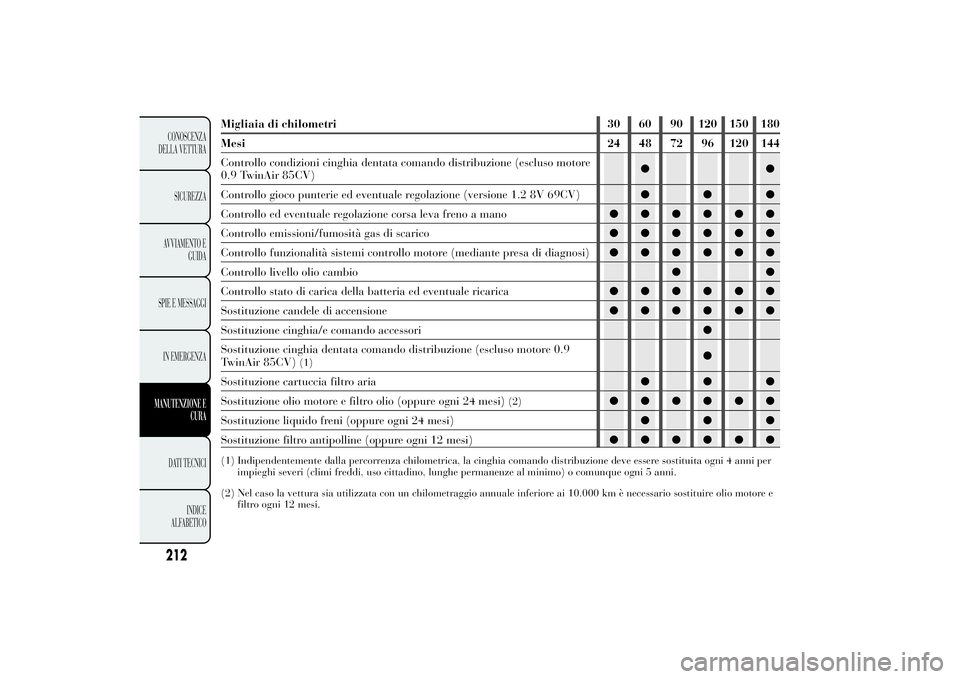

Migliaia di chilometri 30 60 90 120 150 180
Mesi 24 48 72 96 120 144
Controllo condizioni cinghia dentata comando distribuzione (escluso motore
0.9 TwinAir 85CV)●●
Controllo gioco punterie ed eventuale regolazione (versione 1.2 8V 69CV)●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●●
Controllo livello olio cambio●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Sostituzione candele di accensione●●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cinghia dentata comando distribuzione (escluso motore 0.9
TwinAir 85CV)
(1)
●
Sostituzione cartuccia filtro aria●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(2)
●●●●●●
Sostituzione liquido freni (oppure ogni 24 mesi)●●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●●
(1) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per
impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(2) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e
filtro ogni 12 mesi.
212CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

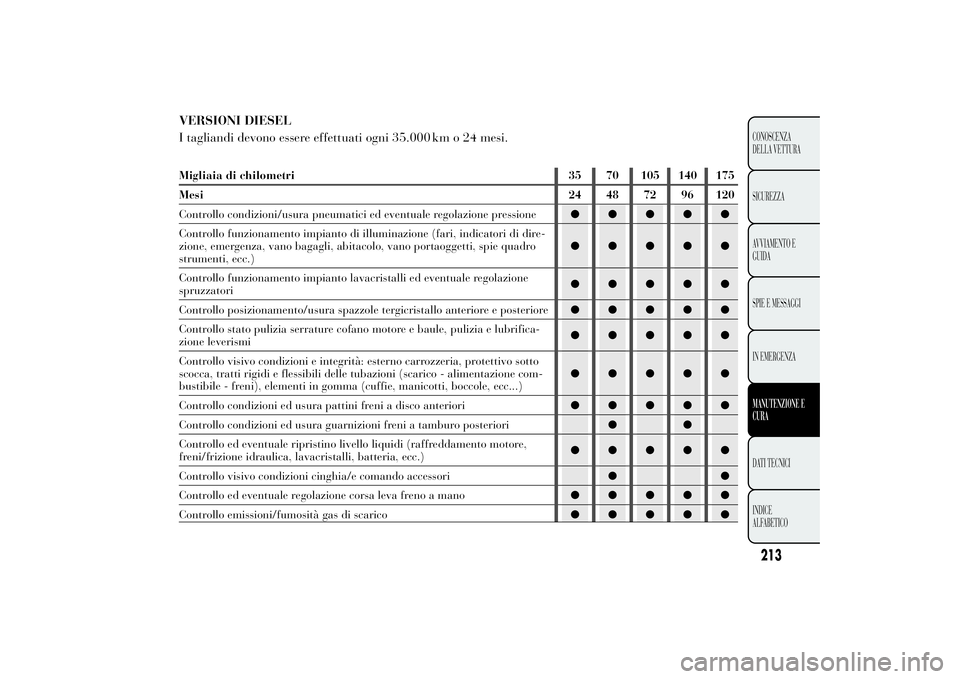

VERSIONI DIESEL
I tagliandi devono essere effettuati ogni 35.000km o 24 mesi.Migliaia di chilometri 35 70 105 140 175
Mesi24 48 72 96 120
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di dire-
zione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie quadro
strumenti, ecc.)●●●●●
Controllo funzionamento impianto lavacristalli ed eventuale regolazione
spruzzatori●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e posteriore●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e lubrifica-
zione leverismi●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico - alimentazione com-
bustibile - freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore,
freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
213CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZAMANUTENZIONE E
CURADATI TECNICI
INDICE
ALFABETICO

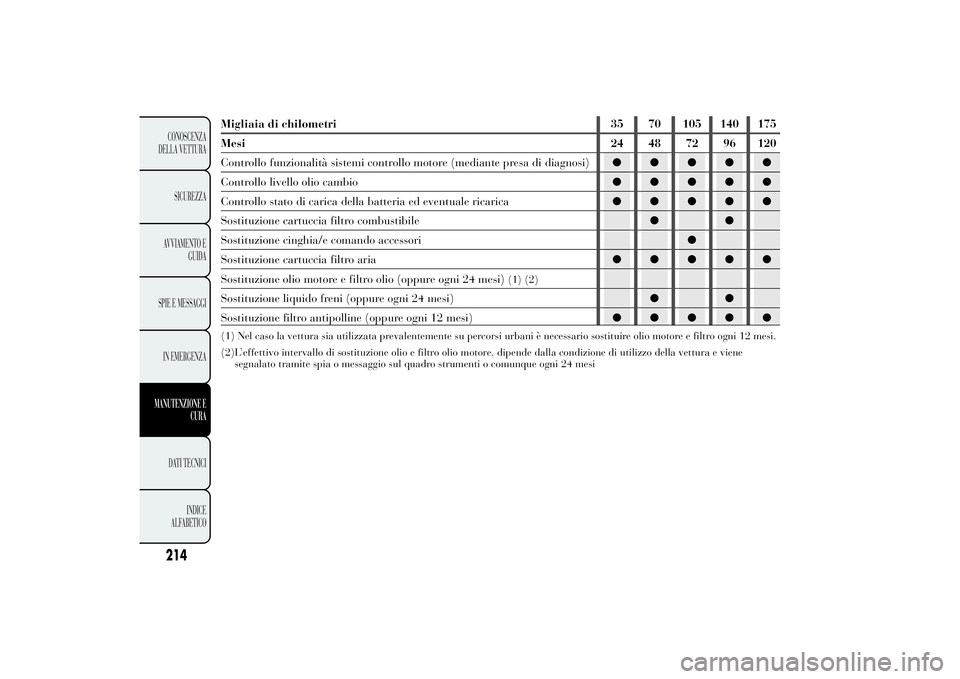

Migliaia di chilometri 35 70 105 140 175
Mesi24 48 72 96 120
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●
Controllo livello olio cambio●●●●●
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Sostituzione cartuccia filtro combustibile●●
Sostituzione cinghia/e comando accessori●
Sostituzione cartuccia filtro aria●●●●●
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)
(1) (2)
Sostituzione liquido freni (oppure ogni 24 mesi)●●
Sostituzione filtro antipolline (oppure ogni 12 mesi)●●●●●(1) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni 12 mesi.
(2)L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura e viene
segnalato tramite spia o messaggio sul quadro strumenti o comunque ogni 24 mesi
