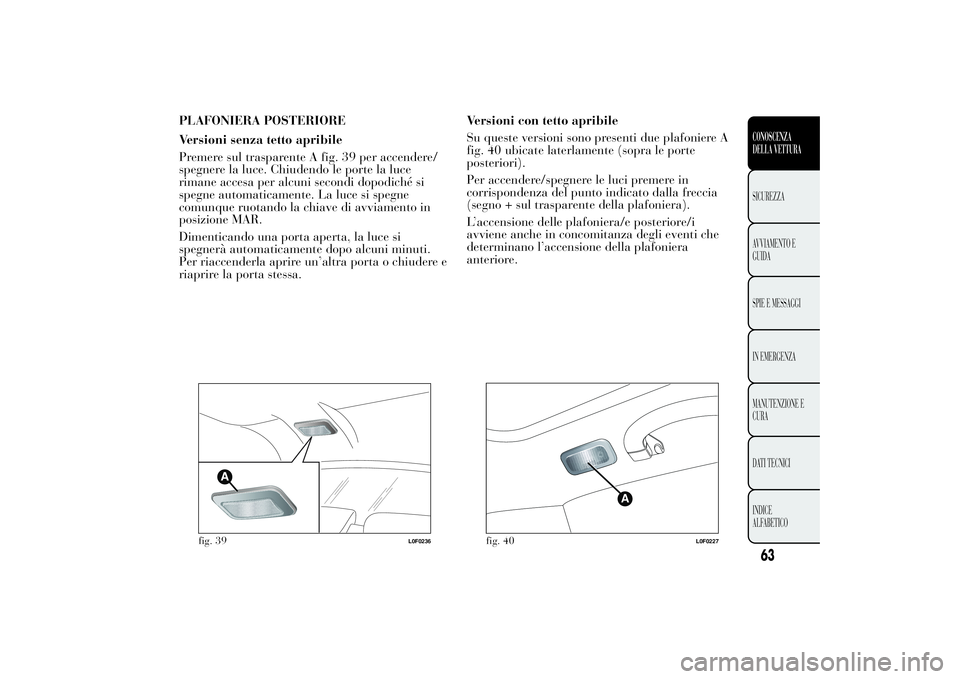

PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Premere sul trasparente A fig. 39 per accendere/
spegnere la luce. Chiudendo le porte la luce
rimane accesa per alcuni secondi dopodiché si
spegne automaticamente. La luce si spegne
comunque ruotando la chiave di avviamento in
posizione MAR.
Dimenticando una porta aperta, la luce si
spegnerà automaticamente dopo alcuni minuti.
Per riaccenderla aprire un’altra porta o chiudere e
riaprire la porta stessa.Versioni con tetto apribile
Su queste versioni sono presenti due plafoniere A
fig. 40 ubicate laterlamente (sopra le porte
posteriori).
Per accendere/spegnere le luci premere in
corrispondenza del punto indicato dalla freccia
(segno + sul trasparente della plafoniera).
L’accensione delle plafoniera/e posteriore/i
avviene anche in concomitanza degli eventi che
determinano l’accensione della plafoniera
anteriore.
fig. 39
L0F0236
A
fig. 40
L0F0227
63CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

PLAFONIERA BAGAGLIAIO
La plafoniera A fig. 41 è ubicata sul lato sinistro
del bagagliaio. Si accende automaticamente
all'apertura del bagagliaio e si spegne alla sua
chiusura. La luce inoltre si accende/spegne
qualsiasi sia la posizione della chiave di
avviamento.PLAFONIERA CASSETTO PORTAOGGETTI
La plafoniera A fig. 42 si accende
automaticamente all'apertura del cassetto
portaoggetti e si spegne alla sua chiusura. La luce
si accende/spegne qualsiasi sia la posizione della
chiave di avviamento.
fig. 41
L0F0218
fig. 42
L0F0217
64CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

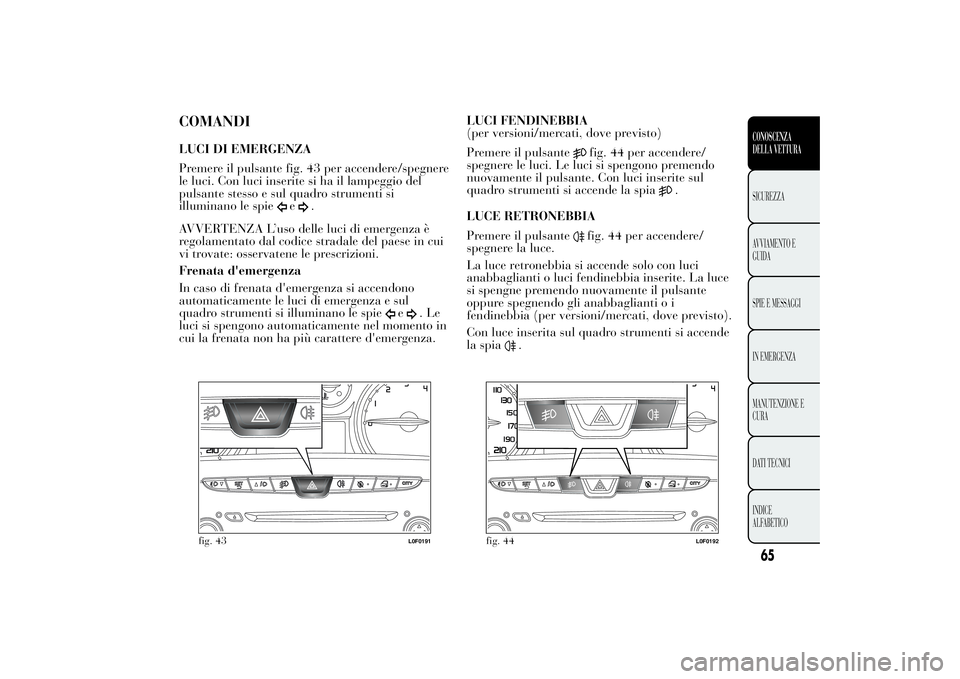

COMANDILUCI DI EMERGENZA
Premere il pulsante fig. 43 per accendere/spegnere
le luci. Con luci inserite si ha il lampeggio del
pulsante stesso e sul quadro strumenti si
illuminano le spie
e
.
AVVERTENZA L’uso delle luci di emergenza è
regolamentato dal codice stradale del paese in cui
vi trovate: osservatene le prescrizioni.
Frenata d'emergenza
In caso di frenata d'emergenza si accendono
automaticamente le luci di emergenza e sul
quadro strumenti si illuminano le spie
e
.Le
luci si spengono automaticamente nel momento in
cui la frenata non ha più carattere d'emergenza.LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Premere il pulsante
fig. 44 per accendere/
spegnere le luci. Le luci si spengono premendo
nuovamente il pulsante. Con luci inserite sul
quadro strumenti si accende la spia
.
LUCE RETRONEBBIA
Premere il pulsante
fig. 44 per accendere/
spegnere la luce.
La luce retronebbia si accende solo con luci
anabbaglianti o luci fendinebbia inserite. La luce
si spengne premendo nuovamente il pulsante
oppure spegnendo gli anabbaglianti o i
fendinebbia (per versioni/mercati, dove previsto).
Con luce inserita sul quadro strumenti si accende
la spia
.
fig. 43
L0F0191
fig. 44
L0F0192
65CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

BLOCCAPORTE
Premere il pulsante
fig. 45 per effettuare il
blocco simultaneo delle porte (effettuando il
bloccaggio delle porte, si ha l'accensione del LED
ubicato sopra il pulsante stesso). Il blocco viene
effettuato indipendentemente dalla posizione della
chiave di avviamento.
SERVOSTERZO ELETTRICO DUALDRIVE
(per versioni/mercati, dove previsto)
Premere il pulsante CITY fig. 46 per inserire la
funzione. Quando la funzione è inserita sul quadro
strumenti si illumina la scritta CITY.
Per disinserire la funzione premere nuovamente il
pulsante.
Per maggiori dettagli vedere il paragrafo
"Servosterzo elettrico Dualdrive" in questo
capitolo.FUNZIONE ECO
(per versioni/mercati, dove previsto)
Premere il pulsante ECO fig. 47 per almeno 5
secondi per inserire la funzione.
fig. 45
L0F0081
fig. 46
L0F0043
fig. 47
L0F0039
66CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Con funzione ECO inserita si predispone la
vettura per un'impostazione di guida votata ad
uso cittadino, caratterizzata da minor sforzo
al volante (inserimento sistema Dualdrive) ed
economia nei consumi combustibile.
Quando la funzione è inserita, per alcune versioni
sul display si illumina la scritta ECO.
La funzione rimane memorizzata, quindi al
successivo riavviamento, il sistema mantiene
l'impostazione precedente all'ultimo spegnimento
del motore. Per disinserire la funzione e
ripristinare l'impostazione di guida normale
premere nuovamente il pulsante ECO.
SISTEMA BLOCCO COMBUSTIBILE
Interviene in caso d'urto provocando:
❒l'interruzione dell'alimentazione di combustibile
con conseguente spegnimento del motore;
❒lo sblocco automatico delle porte;
❒l'accensione delle luci interne;
❒l'accensione delle luci di emergenza.
Su alcune versioni l'intervento del sistema è
segnalato dalla visualizzazione di un messaggio sul
display.AVVERTENZA Ispezionare accuratamente la
vettura ed accertarsi che non vi siano perdite di
combustibile, ad esempio nel vano motore, sotto la
vettura od in prossimità della zona serbatoio.
Dopo l'urto ruotare la chiave di avviamento in
STOP per non scaricare la batteria.
Per ripristinare il corretto funzionamento della
vettura effettuare la seguente procedura:
❒ruotare la chiave di avviamento in posizione
MAR;
❒attivare l'indicatore di direzione destro;
❒disattivare l'indicatore di direzione destro;
❒attivare l'indicatore di direzione sinistro;
❒disattivare l'indicatore di direzione sinistro;
❒attivare l'indicatore di direzione destro;
❒disattivare l'indicatore di direzione destro;
❒attivare l'indicatore di direzione sinistro;
❒disattivare l'indicatore di direzione sinistro;
❒ruotare la chiave di avviamento in posizione
STOP.
ATTENZIONE
Dopo l'urto, se si avverte odore di
combustibile o sinotano delle perdite
dall'impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.
67CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

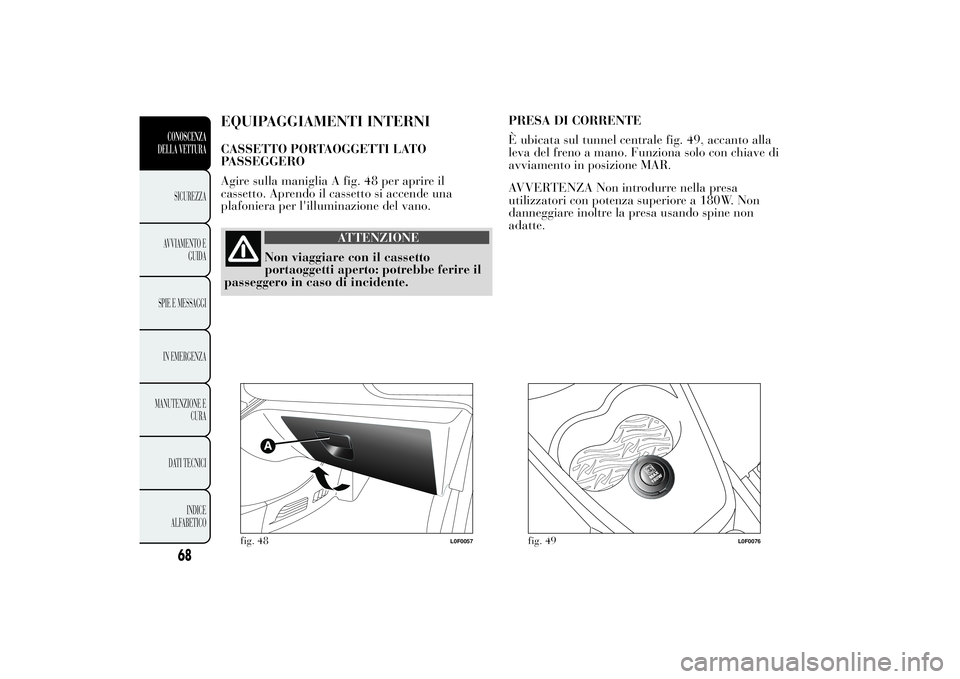

EQUIPAGGIAMENTI INTERNICASSETTO PORTAOGGETTI LATO
PASSEGGERO
Agire sulla maniglia A fig. 48 per aprire il
cassetto. Aprendo il cassetto si accende una
plafoniera per l'illuminazione del vano.
ATTENZIONE
Non viaggiare con il cassetto
portaoggetti aperto: potrebbe ferire il
passeggero in caso di incidente.PRESA DI CORRENTE
È ubicata sul tunnel centrale fig. 49, accanto alla
leva del freno a mano. Funziona solo con chiave di
avviamento in posizione MAR.
AVVERTENZA Non introdurre nella presa
utilizzatori con potenza superiore a 180W. Non
danneggiare inoltre la presa usando spine non
adatte.
fig. 48
L0F0057
fig. 49
L0F0076
68CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

AVVERTENZA Verificare sempre l’avvenuto
disinserimento dell’accendisigari.
AVVERTENZA Non introdurre nella presa
utilizzatori con potenza superiore a 180W. Non
danneggiare inoltre la presa usando spine non
adatte.
L’accendisigari raggiunge elevate
temperature. Maneggiarlo con cautela
ed evitare che venga utilizzato dai bambini:
pericolo d’incendio e/o ustioni.
POSACENERE
(per versioni/mercati, dove previsto)
È costituito da un contenitore in plastica estraibile
con un'apertura a molla, che deve essere
posizionato nell'impronta porta bicchieri/lattine
destra presente sul tunnel centrale fig. 51.
AVVERTENZA Non utilizzare il posacenere come
cestino per la carta: potrebbe incendiarsi a
contatto con mozziconi di sigaretta.
fig. 50
L0F0258
69CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
ACCENDISIGARI
(per versioni/mercati, dove previsto)
È ubicato sul tunnel centrale, accanto alla leva del
freno a mano. Premere il pulsante A fig. 50 per
inserire l’accendisigari.
Dopo alcuni secondi il pulsante torna
automaticamente nella posizione iniziale e
l’accendisigari è pronto per essere utilizzato.
fig. 51
L0F0056

ALETTE PARASOLE
Sono poste ai lati dello specchio retrovisore
interno. Possono essere orientate frontalmente e
lateralmente.
Sul retro dell'aletta lato guidatore e passeggero
sono presenti due specchietti di cortesia. Per
utilizzare lo specchio lato guidatore, aprire
l'antina scorrevole A fig. 52.
ESTINTORE
(per versioni/mercati, dove previsto)
È ubicato sotto il sedile anteriore lato passeggero
oppure, per alcune versioni, sul lato destro del
bagagliaio all'interno di un apposito contenitore.
TETTO APRIBILE(per versioni/mercati, dove previsto)
Il tetto apribile ad ampia vetratura è composto da
due pannelli in vetro di cui uno posteriore fisso
ed uno anteriore mobile dotati di due tendine
parasole (anteriore e posteriore) a
movimentazione manuale. Con tetto chiuso le
tendine possono essere posizionate in qualunque
posizione.
Per aprire le tendine impugnare la maniglia A fig.
53, seguendo il senso indicato dalla freccia fino
alla posizione desiderata. Per chiuderle seguire il
procedimento inverso.
Il funzionamento del tetto apribile avviene solo
con chiave di avviamento in posizione MAR.
I comandiBeCfig. 53 posti sulla mostrina della
plafoniera anteriore comandano le funzioni di
apertura/chiusura del tetto apribile.
Apertura
Premere il pulsante C e mantenerlo premuto, il
pannello vetro anteriore si porterà in posizione
“spoiler”.
Premendo nuovamente sul pulsante per più di
mezzo secondo si innesca il movimento del
cristallo del tetto che prosegue automaticamente
fino ad una posizione intermedia (posizione
“Comfort”).
fig. 52
L0F0055
70CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Dopo l'apertura in posizione “spoiler”, premendo
nuovamente il pulsante C per più di mezzo
secondo, il tetto si porterà automaticamente in
posizione di completa apertura.
