2012 Hyundai Accent Manual do proprietário (in Portuguese)

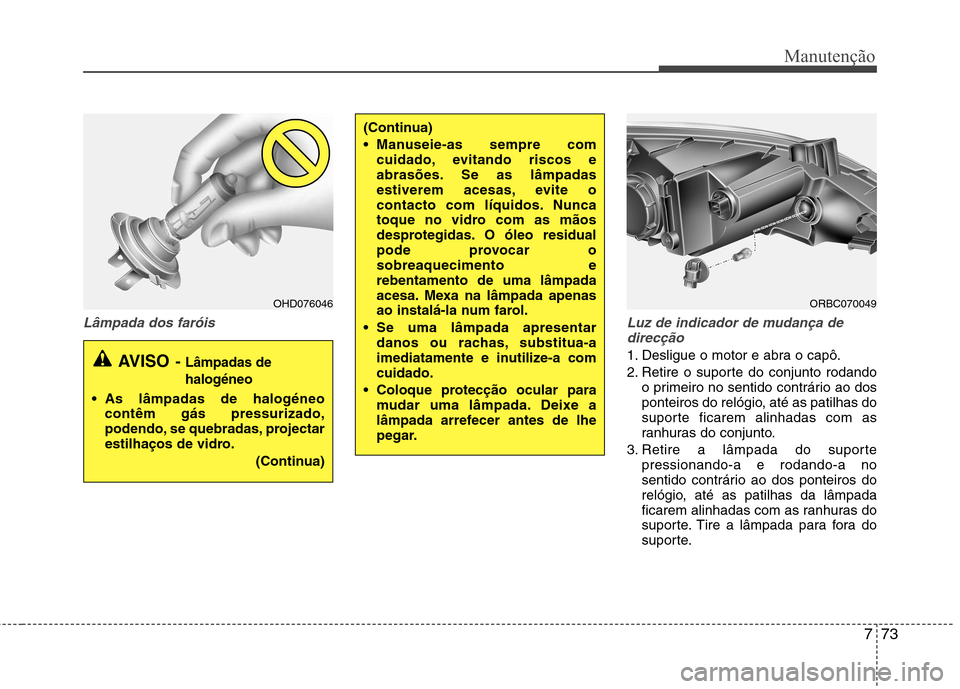

773
Manutenção
Lâmpada dos faróisLuz de indicador de mudança de
direcção
1. Desligue o motor e abra o capô.
2. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
3. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
(Continua)
Manuseie-as sempre comcuidado, evitando riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas. O óleo residual
pode provocar osobreaquecimento erebentamento de uma lâmpada
acesa. Mexa na lâmpada apenas
ao instalá-la num farol.
Se uma lâmpada apresentar danos ou rachas, substitua-a
imediatamente e inutilize-a comcuidado.
Coloque protecção ocular para mudar uma lâmpada. Deixe a
lâmpada arrefecer antes de lhe
pegar.
AVISO - Lâmpadas de halogéneo
As lâmpadas de halogéneo
contêm gás pressurizado,
podendo, se quebradas, projectar
estilhaços de vidro.
(Continua)
OHD076046ORBC070049

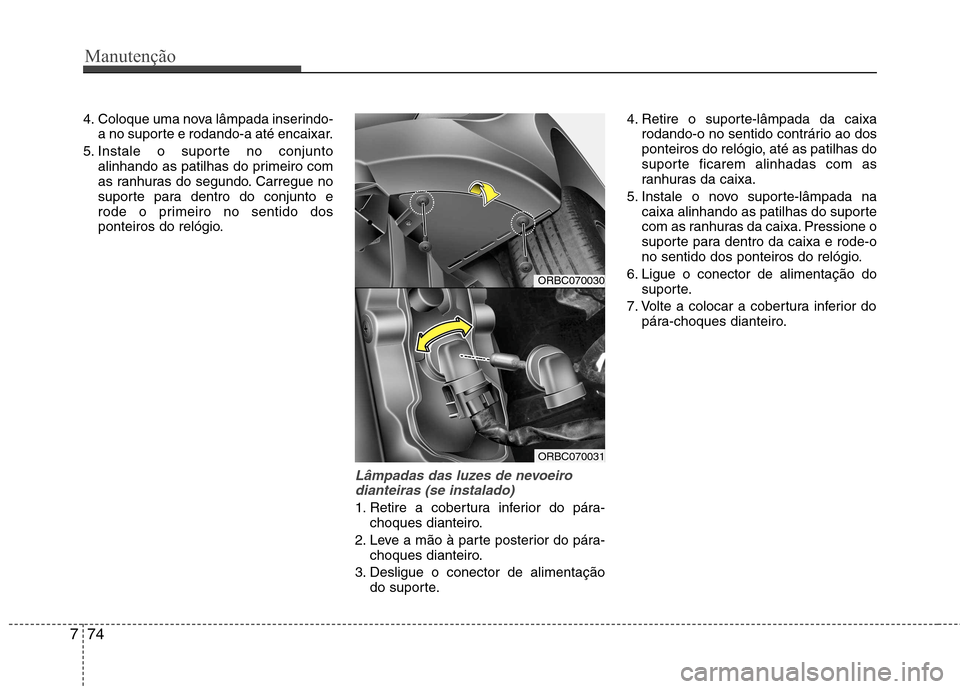

Manutenção
74
7
4. Coloque uma nova lâmpada inserindo-
a no suporte e rodando-a até encaixar.
5. Instale o suporte no conjunto alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
Lâmpadas das luzes de nevoeiro
dianteiras (se instalado)
1. Retire a cobertura inferior do pára- choques dianteiro.
2. Leve a mão à parte posterior do pára- choques dianteiro.
3. Desligue o conector de alimentação do suporte. 4. Retire o suporte-lâmpada da caixa
rodando-o no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da caixa.
5. Instale o novo suporte-lâmpada na caixa alinhando as patilhas do suporte
com as ranhuras da caixa. Pressione o
suporte para dentro da caixa e rode-o
no sentido dos ponteiros do relógio.
6. Ligue o conector de alimentação do suporte.
7. Volte a colocar a cobertura inferior do pára-choques dianteiro.
ORBC070030
ORBC070031

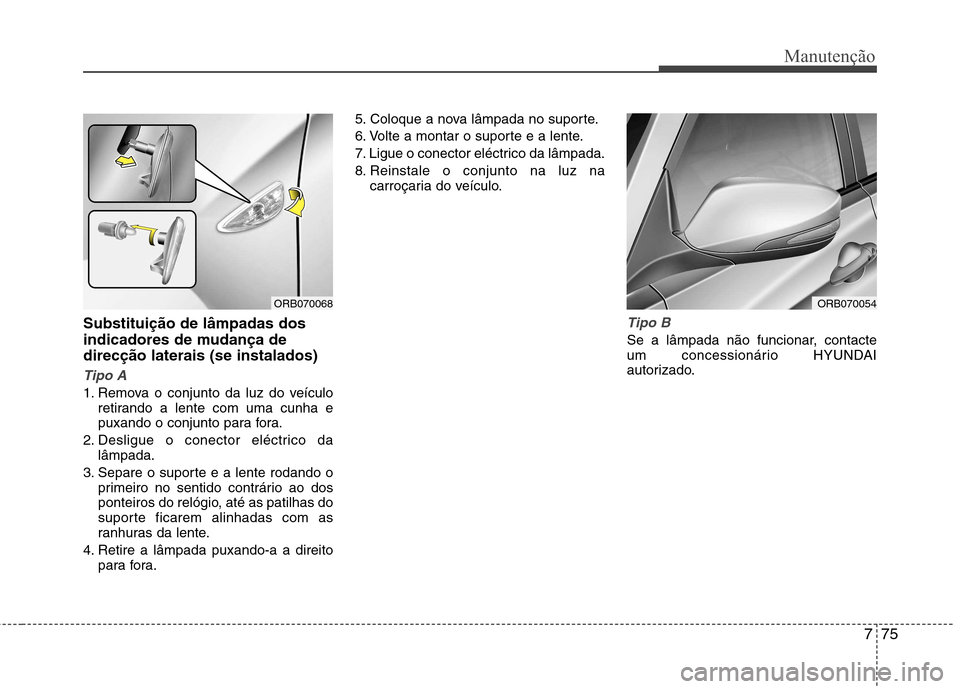

775
Manutenção
Substituição de lâmpadas dos
indicadores de mudança dedirecção laterais (se instalados)
Tipo A
1. Remova o conjunto da luz do veículoretirando a lente com uma cunha e
puxando o conjunto para fora.
2. Desligue o conector eléctrico da lâmpada.
3. Separe o suporte e a lente rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da lente.
4. Retire a lâmpada puxando-a a direito para fora. 5. Coloque a nova lâmpada no suporte.
6. Volte a montar o suporte e a lente.
7. Ligue o conector eléctrico da lâmpada.
8. Reinstale o conjunto na luz na
carroçaria do veículo.
Tipo B
Se a lâmpada não funcionar, contacte
um concessionário HYUNDAI
autorizado.
ORB070054ORB070068

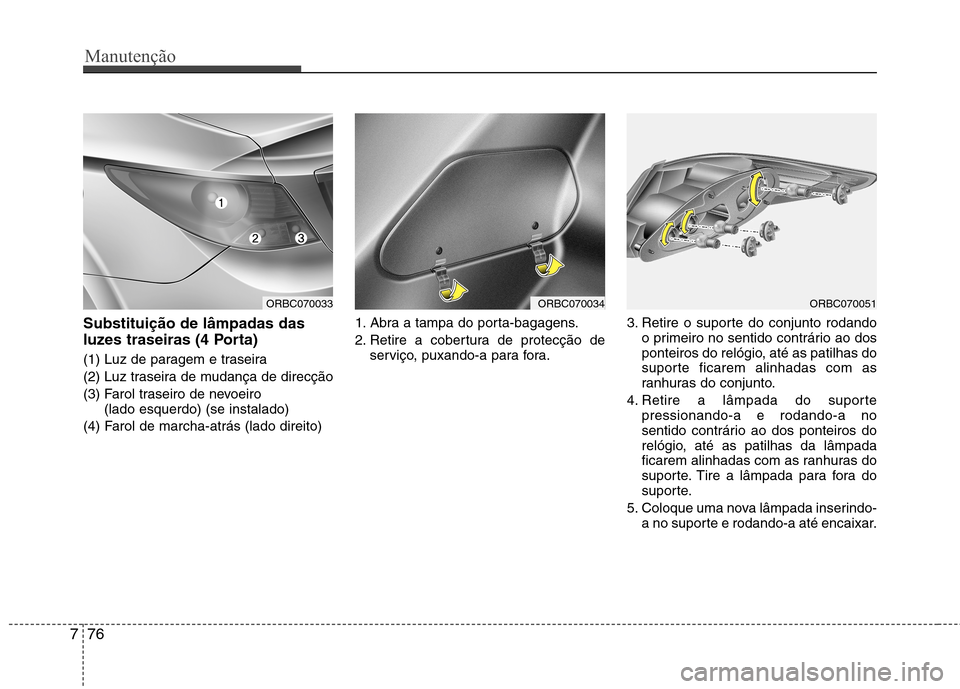

Manutenção
76
7
Substituição de lâmpadas das
luzes traseiras (4 Porta)
(1) Luz de paragem e traseira
(2) Luz traseira de mudança de direcção
(3) Farol traseiro de nevoeiro
(lado esquerdo) (se instalado)
(4) Farol de marcha-atrás (lado direito) 1. Abra a tampa do porta-bagagens.
2. Retire a cobertura de protecção de
serviço, puxando-a para fora. 3. Retire o suporte do conjunto rodando
o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
4. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
5. Coloque uma nova lâmpada inserindo- a no suporte e rodando-a até encaixar.
ORBC070033ORBC070034ORBC070051

777
Manutenção
6. Instale o suporte no conjuntoalinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
7. Reinstale o conjunto na luz na carroçaria do veículo.
Substituição de lâmpadas das
luzes traseiras (5 Porta)
(1) Luz de paragem e traseira
(2) Indicador de mudança de direcçãotraseiro
(3) Luz de marcha-atrás
(4) Luz de paragem ou farol traseiro de nevoeiro (se instalado)
1. Abra a porta da bagageira.
2. Desaperte os parafusos de fixação doconjunto da luz com uma chave de
fendas Phillips.
3. Retire o conjunto do combinado de luzes traseiras da carroçaria do
veículo.
ORB071056
ORB071057
ORB071033

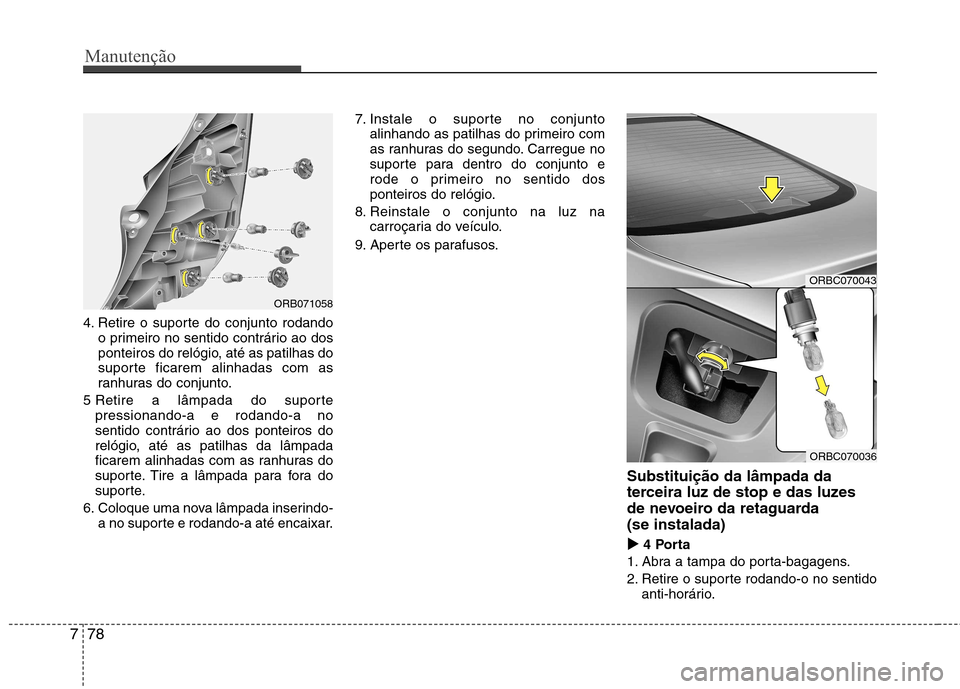

Manutenção
78
7
4. Retire o suporte do conjunto rodando
o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
5 Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
6. Coloque uma nova lâmpada inserindo- a no suporte e rodando-a até encaixar. 7. Instale o suporte no conjunto
alinhando as patilhas do primeiro com
as ranhuras do segundo. Carregue no
suporte para dentro do conjunto e
rode o primeiro no sentido dos
ponteiros do relógio.
8. Reinstale o conjunto na luz na carroçaria do veículo.
9. Aperte os parafusos.
Substituição da lâmpada da
terceira luz de stop e das luzes
de nevoeiro da retaguarda (se instalada)
4 Porta
1. Abra a tampa do porta-bagagens.
2. Retire o suporte rodando-o no sentido anti-horário.
ORBC070043
ORBC070036
ORB071058

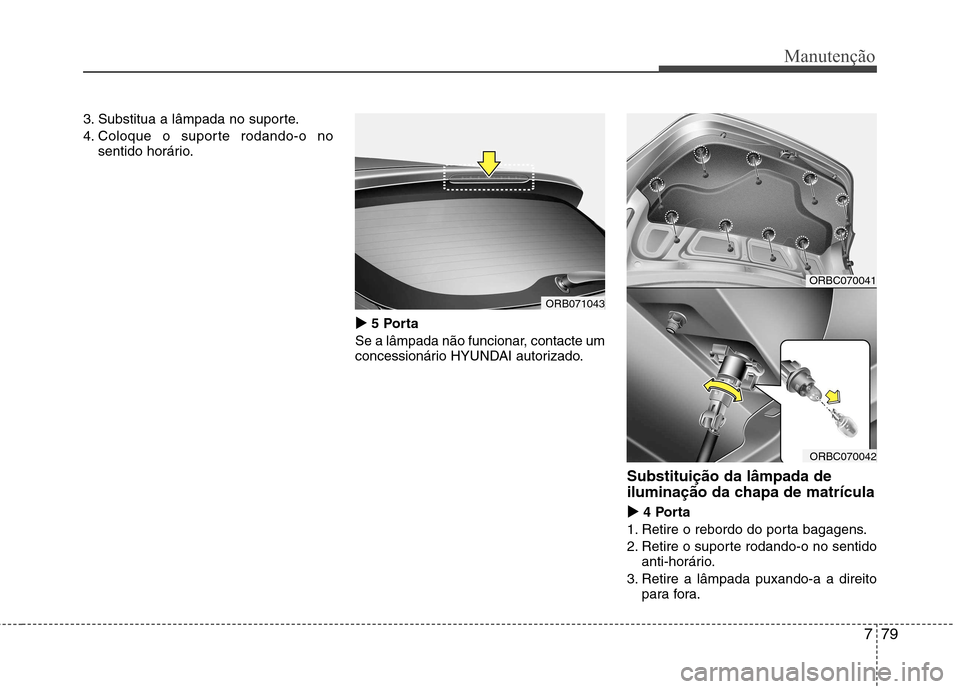

779
Manutenção
3. Substitua a lâmpada no suporte.
4. Coloque o suporte rodando-o nosentido horário.

5 Porta
Se a lâmpada não funcionar, contacte um
concessionário HYUNDAI autorizado.
Substituição da lâmpada de
iluminação da chapa de matrícula
4 Porta
1. Retire o rebordo do porta bagagens.
2. Retire o suporte rodando-o no sentido anti-horário.
3. Retire a lâmpada puxando-a a direito para fora.
ORBC070041
ORBC070042
ORB071043

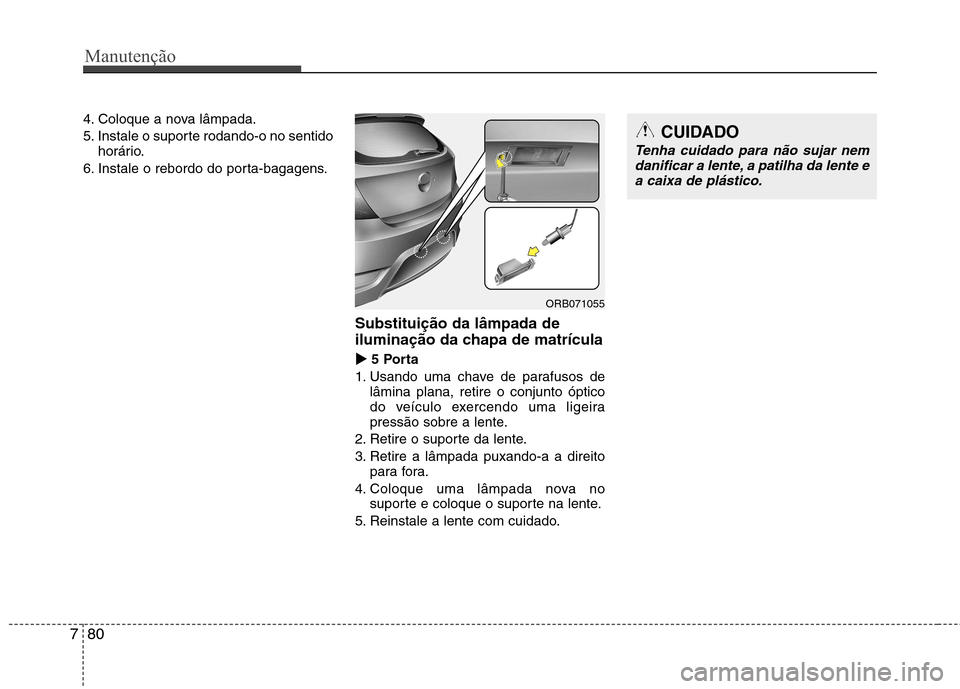

Manutenção
80
7
4. Coloque a nova lâmpada.
5. Instale o suporte rodando-o no sentido
horário.
6. Instale o rebordo do porta-bagagens.
Substituição da lâmpada de
iluminação da chapa de matrícula
5 Porta
1. Usando uma chave de parafusos de lâmina plana, retire o conjunto óptico
do veículo exercendo uma ligeira
pressão sobre a lente.
2. Retire o suporte da lente.
3. Retire a lâmpada puxando-a a direito para fora.
4. Coloque uma lâmpada nova no suporte e coloque o suporte na lente.
5. Reinstale a lente com cuidado.
ORB071055
CUIDADO
Tenha cuidado para não sujar nem danificar a lente, a patilha da lente e
a caixa de plástico.
