Page 185 of 282
184
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
SPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
POTROŠAČIOSIGURAČAMPERA
Pumpa za gorivo F21 15
Sistem elektronskog ubrizgavanja (primarni) F22 20
Solenoidni ventil ABS F23 30
Automatski menjač 8 (+ključ) F24 15
Prednja svetla za maglu F30 15
Opcionalna kutija osigurača na desnom centralnom stubu
POTROŠAČIOSIGURAČAMPERA
Slobodno mesto F54 –
Grejanje sedišta F55 15
Utičnica za struju zadnjih putnika F56 15
Dodatni grejač ispod sedišta F57 10
Bočna svetlaF58 10
Samostalno nivelisanje vešanja (+baterija) F59 7.5
Slobodno mesto F60 –
Slobodno mesto F61 –
Slobodno mesto F62 –
Komanda dodatnog grejača za putnike F63 10
Slobodno mesto F64 –
Ventilator dodatnog grejača za putnike F65 30
Page 186 of 282

185
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
PONOVNO PUNJENJE
AKUMULATORA
VAŽNO Procedura punjenja akumulatora
opisana je samo za informativne potrebe.
Ovaj postupak treba da obavlja Fiatov diler.
Preporučujemo vam da punite akumulator
polako oko 24 sata pri niskoj amperaži. Pre-
dugo punjenje akumulatora može da ga
ošteti. Punite akumulator kao što sledi:
❒isključite negativnu klemu akumulatora,
❒priključite kablove za punjenje na kleme
akumulatora, pazite na polove;
❒uključite punjač;
❒kada ste završili, isključite punjač pre
nego što odvojite akumulator;
❒ponovo konektujte klemu za negativan
pol akumulatora.
Tečnost u akumulatoru je otrov-
na i korozivna. Ne dozvolite da
dođe u dodir s kožom ili očima. Ponovno
punjenje akumulatora treba raditi u dobro
provetrenim prostorima daleko od otvorenog
plamena ili mogući
h izvora varnica: rizik od
eksplozije i požara.
UPOZORENJE
Nemojte pokušavati da punite
smrznuti akumulator: morate ga
prvo pustiti da se odmrzne, inače može da
e
ksplodira. Ukoliko je došlo do smrzavanja,
akumulator treba da pregleda kvalifikovano
osoblje kako bi p
roverili da unutrašnji ele-
menti nisu oštećeni i da kućište nije puklo,
što bi predstavljalo rizik za
curenje otrovne
i korozivne kiseline.
UPOZORENJE
Page 187 of 282
186
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
SPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
slika 45F0N0340m

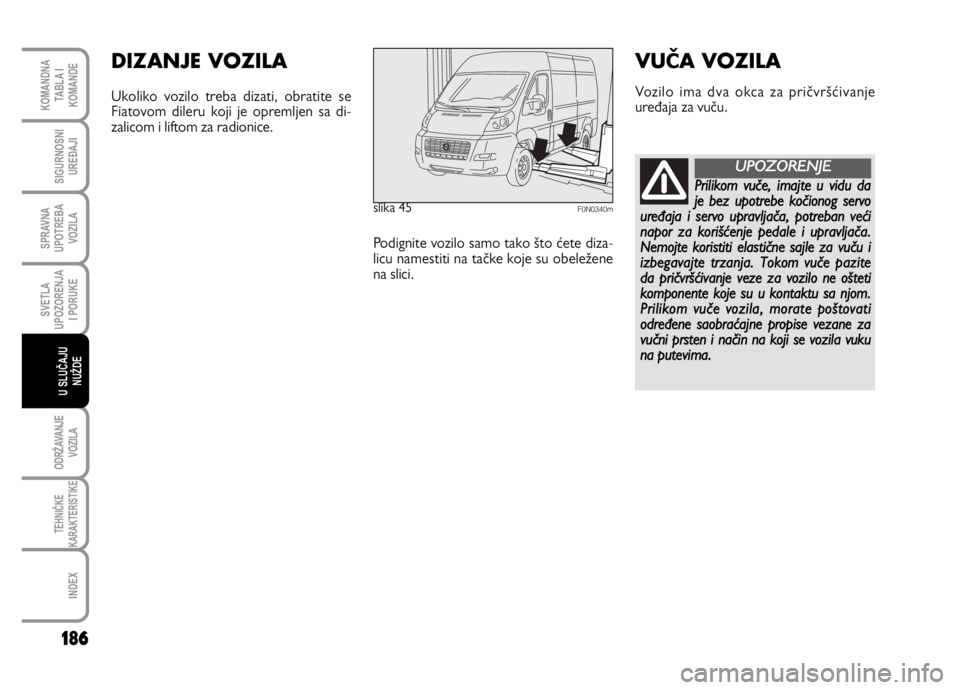

DIZANJE VOZILA
Ukoliko vozilo treba dizati, obratite se
Fiatovom dileru koji je opremljen sa di-
zalicom i liftom za radionice.
Podignite vozilo samo tako što ćete diza-
licu namestiti na tačke koje su obeležene
na slici.
VUČA VOZILA
Vozilo ima dva okca za pričvršćivanje
uređaja za vuču.
Prilikom vuče, imajte u vidu da
je bez upotrebe kočionog servo
uređaja i servo upravljača, potreban već
i
napor za korišćenje pedale i upravljača.
Nemojte koristiti elastične sajle za vuču i
izbegavajte trzan
ja. Tokom vuče pazite
da pričvršćivanje veze za vozilo ne ošteti
komponente koje su u kontaktu sa njom.
Prilikom vuče vozila, morate poštovati
određene saobraćajne propise vezane za
vučni prsten i način na k
oji se vozila vuku
na putevima.
UPOZORENJE
Page 188 of 282

187
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
slika 46F0N0134m
Nemojte startovati motor kada se
vozilo vuče.
UPOZORENJE
Pre nego što počnete da vučete
vozilo, otpustite zaključavanje
upravljača (videti deo ’’Uređaj za palje
nje’’
u odeljku ’’Kontrolna tabla i komande’’). Pri-
likom vuče, imajte u vidu da je bez upotrebe
kočion
og servo uređaja i servo upravljača,
potreban veći napor za korišćenje pedale i
upravljača. Nemojte kor
istiti elastične sajle
za vuču i izbegavajte trzanja. Tokom vuče
pazite da pričvršćivanje veze za vozil
o ne
ošteti komponente koje su u kontaktu sa
njom. Prilikom vuče vozila, morate poštovati
određene saobr
aćajne propise vezane za
vučni prsten i način na koji se vozila vuku na
putevima.
UPOZORENJE
slika 47F0N0135m
slika 48F0N0136m

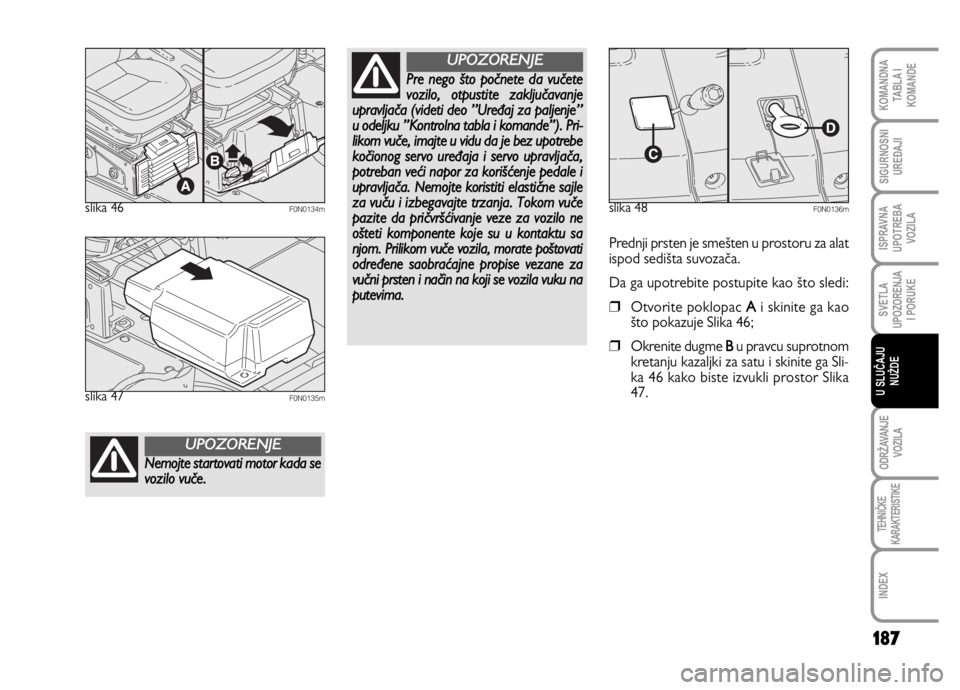

Prednji prsten je smešten u prostoru za alat
ispod sedišta suvozača.
Da ga upotrebite postupite kao što sledi:
❒Otvorite poklopac Ai skinite ga kao
što pokazuje Slika 46;
❒Okrenite dugme Bu pravcu suprotnom
kretanju kazaljki za satu i skinite ga Sli-
ka 46 kako biste izvukli prostor Slika
47.
Page 189 of 282
188
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
SPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
slika 49F0N0117m
❒uzmite zavijač iz prostora za alat i
stavite ga kako pokazuje Slika 48 kako
biste podigli poklopac
C.
❒Uzmite vučni prsten D iz prostora za
alat i zašrafite ga na osigurač sa navo-
jem Slika 48;

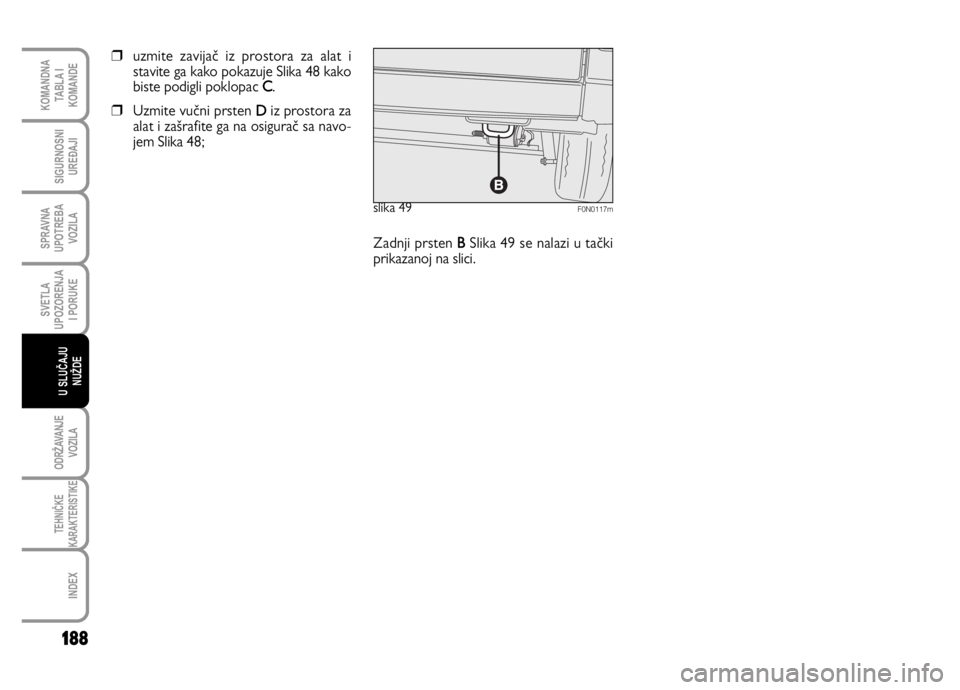

Zadnji prsten
BSlika 49 se nalazi u tački
prikazanoj na slici.
Page 190 of 282

189
SVETLA
UPOZORENJA
I PORUKE
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
PLANIRANO SERVISIRANJE ........................................ 190
PROGRAM SERVISIRANJA............................................. 191
RUTINSKO ODRŽAVANJE ........................................... 195
VELIKA OPTEREĆENJA ................................................. 195
KONTROLA NIVOA TEČNOSTI.................................. 196
FILTER ZA VAZDUH ...................................................... 202
FILTER ZA POLEN ......................................................... 202
AKUMULATOR............................................................... 202
TOČKOVI I PNEUMATICI.............................................. 205
GUMENA CREVA............................................................ 206
BRISAČI VETROBRANSKOG / ZADNJEG STAKLA ... 206
LIMARIJA.......................................................................... 208
ENTERIJER ....................................................................... 210
O O
D D
R R
Ž Ž
A A
V V
A A
N N
J J
E E
V V
O O
Z Z
I I
L L
A A
Page 191 of 282

190
SVETLA
UPOZORENJA
I PORUKE
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
VAŽNO Proizvodjač zahteva da se rade
programirani servisi za održavanje. Propust
u njihovoj realizaciji može da dovede do gu-
bitka garancije.
Planirano servisiranje obavljaju svi Fiatovi
dileri u prethodno utvrdjenim terminima.
Ukoliko se u toku svake operacije, ukaže
potreba za daljim zamenama ili popravka-
ma, pored onih koje su programirane, one
se mogu izvršiti samo uz izričitu saglasnost
kupca. VAŽNO Savetujemo vam da se obratite
Fiatovom dileru u slučaju svih manjih
nepravilnosti u radu, ne čekajući vreme za
sledeći servis.
Ukoliko se vaše vozilo često koristi za vuču
prikolica, neophodno je skratiti interval
izmedju servisa. PLANIRANO
SERVISIRANJE
Pravilno održavanje je od suštinskog znača-
ja ako želite da obezbedite dug vek vašeg
vozila i u optimalnom stanju.
To je razlog zbog koga je Fiat napravio pro-
gram niza kontrola i postupaka održava-
nja na svakih 20.000 km.
Važno je medjutim, imati u vidu da plani-
rano servisiranje ne pokriva u potpunosti
sve potrebe vozila; tokom početnog peri-
oda pre servisa na 20.000 km i kasnije,
izmedju servisa, potrebno je uraditi ru-
tinske operacije kao što je na primer,
sistematska kontrola i dolivanje tečnosti,
kontrola pritiska guma itd.
Page 192 of 282

191
SVETLA
UPOZORENJA
I PORUKE
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
●●●●●●●●●●
●●●●●●●●●●
●●●●●●●●●●
●●●●●●●●●●
●●●●●●●●●●
●●●●●●●●●●
●●
●●●●●●●●●●
●●●●●●●●●●
●●●●●●●●●●
●●●●●●●●●●
20 40 60 80 100 120 140 160 180 200
PROGRAM SERVISIRANJA (120 Multijet – 130 Multijet – 160 Multijet)
Hiljade km
Kontrola stanja/habanja pneumatika i pod. pritiska ukoliko je potrebno
Kontrola rada sistema svetla (svetla, pokazivači pravca, svetla upozor.
na opasnost, zadnja svetla, svetla upozorenja na instrument tabli itd.)
Kontrola rada brisača/perača vetrobranskog stakla i
podešavanje mlaznica, ukoliko je potrebno
Kontrola pozicije/habanja metlica brisača vetrobranskog stakla
Kontrola stanja i habanja disk pločica (kočionih pločica) i rada
indikatora habanja kočionih pločica prednjih i zadnjih kočnica
Vizuelna kontrola stanja i ispravnosti:
Vizuelna kontrola: limarije, zaštite donjeg trapa, cevi i creva (izduvnih
-za gorivo - kočionih) - gumenih delova (navlaka-rukavaca-čaura itd.)-
sistem creva kočnica i goriva
Vizuelna kontrola stanja/zategnutosti kaišnog pogona pomoć. odnosno
dodatnih uredjaja (isključujući motore koji imaju automatske zatezače)
Kontrola i podešavanje hoda poluge ručne kočnice, ukoliko je potrebno
Kontrola izduvnih emisija / dima
Kontrola čistoće brava i čistoće spojeva i podmazivanje
Promena ulja za motor i filtera za ulje
