2012 CITROEN C5 Návod na použitie (in Slovak)

XI
191
PRAKTICKÉ INFORMÁCIE


Výmena osvetlenia evidenčného
čísla vozidla (W5W)







)
Vložte jemný skrutkovač do
jedného z vonkajších otvorov
sklíčka.

)
Zatlačte smerom von, aby sa
sklíčko odistilo.

Výmena tretieho brzdového
svetla (diódy)
Pri verziách s otvárateľným zadným
oknom sa v prípade výmeny tohto
typu diódového svetla obráťte na
kvalifi kovanú dielňu alebo na sieť
CITROËN.

)
Sklíčko vyberte.

)
Vymeňte poškodenú žiarovku.

XI
192
PRAKTICKÉ INFORMÁCIE

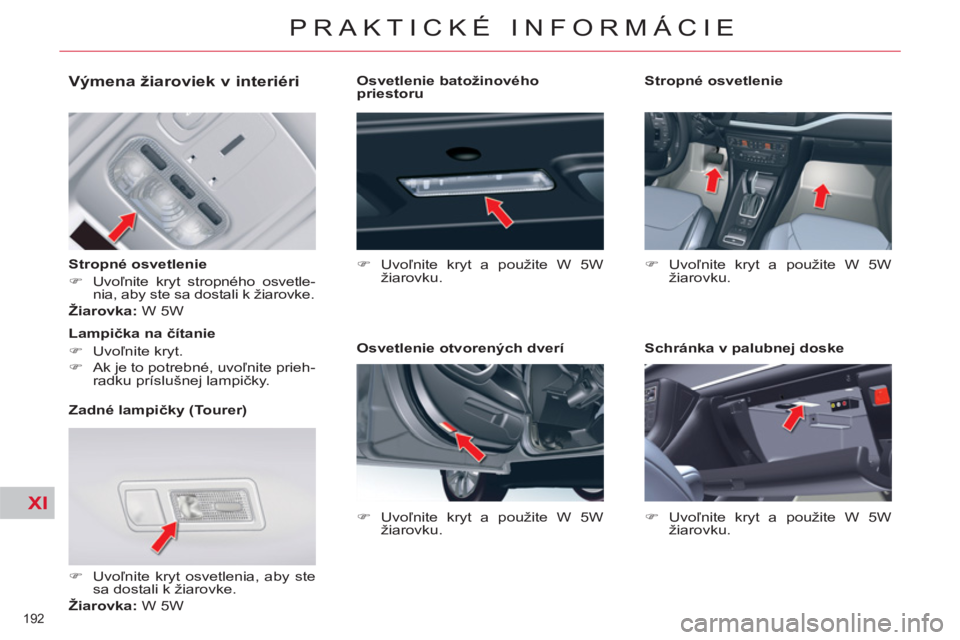

Výmena žiaroviek v interiéri


Stropné osvetlenie


)
Uvoľnite kryt stropného osvetle-
nia, aby ste sa dostali k žiarovke.

Žiarovka:
W 5W

Zadné lampičky (Tourer)


)
Uvoľnite kryt osvetlenia, aby ste
sa dostali k žiarovke.

Žiarovka:
W 5W
Lampička na čítanie


)
Uvoľnite kryt.

)
Ak je to potrebné, uvoľnite prieh-
radku príslušnej lampičky.

Osvetlenie batožinového
priestoru


)
Uvoľnite kryt a použite W 5W
žiarovku.


Osvetlenie otvorených dverí


)
Uvoľnite kryt a použite W 5W
žiarovku.

Stropné osvetlenie


)
Uvoľnite kryt a použite W 5W
žiarovku.


Schránka v palubnej doske


)
Uvoľnite kryt a použite W 5W
žiarovku.

XI
193
PRAKTICKÉ INFORMÁCIE

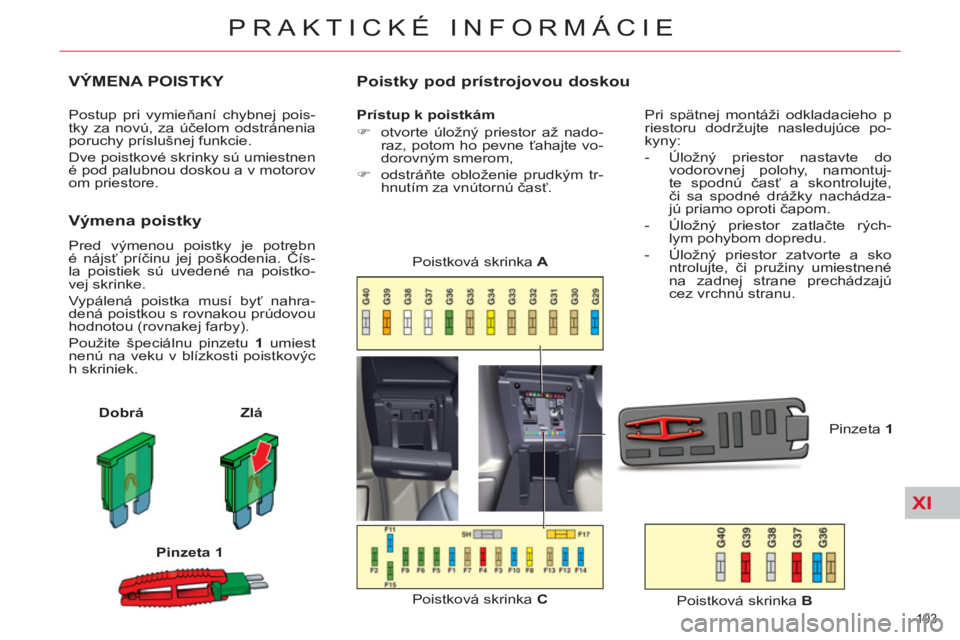

VÝMENA POISTKY
Postup pri vymieňaní chybnej pois-
tky za novú, za účelom odstránenia
poruchy príslušnej funkcie.
Dve poistkové skrinky sú umiestnen
é pod palubnou doskou a v motorov
om priestore.

Výmena poistky

Pred výmenou poistky je potrebn
é nájsť príčinu jej poškodenia. Čís-
la poistiek sú uvedené na poistko-
vej skrinke.
Vypálená poistka musí byť nahra-
dená poistkou s rovnakou prúdovou
hodnotou (rovnakej farby).
Použite špeciálnu pinzetu 1
umiest
nenú na veku v blízkosti poistkovýc
h skriniek.

Dobrá

Zlá


Pinzeta 1




Poistky pod prístrojovou doskou


Prístup k poistkám


)
otvorte úložný priestor až nado-
raz, potom ho pevne ťahajte vo-
dorovným smerom,

)
odstráňte obloženie prudkým tr-
hnutím za vnútornú časť.
Poistková skrinka C
Poistková skrinka A

Pinzeta 1

Pri spätnej montáži odkladacieho p
riestoru dodržujte nasledujúce po-
kyny:


- Úložný priestor nastavte do
vodorovnej polohy, namontuj-
te spodnú časť a skontrolujte,
či sa spodné drážky nachádza-
jú priamo oproti čapom.

- Úložný priestor zatlačte rých-
lym pohybom dopredu.

- Úložný priestor zatvorte a sko
ntrolujte, či pružiny umiestnené
na zadnej strane prechádzajú
cez vrchnú stranu.
Poistková skrinka B

XI
194
PRAKTICKÉ INFORMÁCIE

Tabuľka poistiek



Č. poistky



Intenzita



Funkcie




G29



-

Nepoužité


G30



5 A

Vyhrievané spätné zrkadlá


G31



5 A

Snímač dažďa a intenzity svetla


G32



5 A

Kontrolky nezapnutých bezpečnostných pásov


G33



5 A

Elektrochromatické zrkadlá


G34



20 A

Zatemňovacie veko (berline)


G35



5 A

Osvetlenie dverí spolujazdca - Pohyb spätného zrkadla spolujazdca


G36



30 A

Elektricky ovládané veko batožinového priestoru (Tourer)


G37



20 A

Vyhrievanie predných sedadiel


G38



30 A

Elektricky nastaviteľné sedadlo vodiča


G39



30 A

Elektricky nastaviteľné sedadlo spolujazdca - Zosilňovač HiFi


G40



3 A

Napájanie elektronickej jednotky pomocných systémov prívesu

POISTKOVÁ SKRINKA B



Č. poistky



Intenzita



Funkcie




G36



15 A

Automatická 6-stupňová prevodovka


5 A

Automatická 4-stupňová prevodovka


G37



10 A

Denné osvetlenie - Diagnostická zásuvka


G38



3 A

ESP


G39



10 A

Hydraulické pruženie


G40



3 A

Spínač tretieho brzdového svetla

XI
195
PRAKTICKÉ INFORMÁCIE

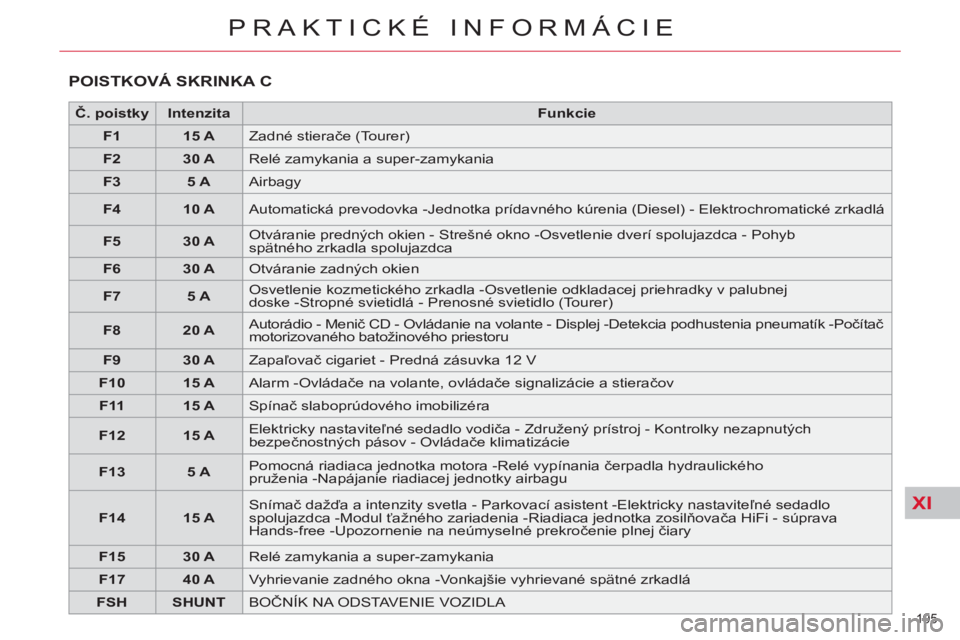

POISTKOVÁ SKRINKA C



Č. poistky



Intenzita



Funkcie




F1



15 A

Zadné stierače (Tourer)


F2



30 A

Relé zamykania a super-zamykania


F3



5 A

Airbagy


F4



10 A

Automatická prevodovka -Jednotka prídavného kúrenia (Diesel) - Elektrochromatické zrkadlá


F5



30 A

Otváranie predných okien - Strešné okno -Osvetlenie dverí spolujazdca - Pohyb
spätného zrkadla spolujazdca


F6



30 A

Otváranie zadných okien


F7



5 A

Osvetlenie kozmetického zrkadla -Osvetlenie odkladacej priehradky v palubnej
doske -Stropné svietidlá - Prenosné svietidlo (Tourer)


F8



20 A

Autorádio - Menič CD - Ovládanie na volante - Displej -Detekcia podhustenia pneumatík -Počítač
motorizovaného batožinového priestoru


F9



30 A

Zapaľovač cigariet - Predná zásuvka 12 V


F10



15 A

Alarm -Ovládače na volante, ovládače signalizácie a stieračov


F11



15 A

Spínač slaboprúdového imobilizéra


F12



15 A

Elektricky nastaviteľné sedadlo vodiča - Združený prístroj - Kontrolky nezapnutých
bezpečnostných pásov - Ovládače klimatizácie


F13



5 A

Pomocná riadiaca jednotka motora -Relé vypínania čerpadla hydraulického
pruženia -Napájanie riadiacej jednotky airbagu


F14



15 A

Snímač dažďa a intenzity svetla - Parkovací asistent -Elektricky nastaviteľné sedadlo
spolujazdca -Modul ťažného zariadenia -Riadiaca jednotka zosilňovača HiFi - súprava
Hands-free -Upozornenie na neúmyselné prekročenie plnej čiary


F15



30 A

Relé zamykania a super-zamykania


F17



40 A

Vyhrievanie zadného okna -Vonkajšie vyhrievané spätné zrkadlá


FSH



SHUNT

BOČNÍK NA ODSTAVENIE VOZIDLA

XI
196
PRAKTICKÉ INFORMÁCIE

Poistky v motorovom
priestore

Po oprave dôkladne uzavrite veko.



Opravy MAXI poistiek, ktoré tvo-
ria prídavnú ochranu, sú vyhra-
dené servisnej sieti CITROËN
alebo
odbornom servise

.

Prístup k poistkám


)
Odskrutkujte každú skrutku o
štvrtinu otáčky.

)
Vymeňte poistku.

Tabuľka poistiek



Č. poistky



Intenzita



Funkcie




F1



20 A

Kontrolná a riadiaca jednotka motora


F2



15 A

Zvuková výstraha


F3



10 A

Čerpadlo ostrekovača


F4



10 A

Čerpadlo ostrekovačov svetlometov


F5



15 A

Spínače motorov


F6



10 A

Prietokomer vzduchu - Adaptívne svetlomety -
Diagnostická zásuvka


F7



10 A

Blokovanie rýchlostnej páky automatickej
prevodovky - Riadenie s posilňovačom


F8



25 A

Štartér


F9



10 A

Spojkový spínač - Spínač tretieho brzdového svetla


F10



30 A

Spínače motorov


F11



40 A

Ventilátor klimatizácie


F12



30 A

Stierače


F13



40 A

Napájanie modulu inteligentnej riadiacej jednotky
(+ po zapnutí zapaľovania)


F14



30 A

-


F15



10 A

Pravé diaľkové svetlo


F16



10 A

Ľavé diaľkové svetlo


F17



15 A

Pravé stretávacie svetlo


F18



15 A

Ľavé stretávacie svetlo


F19



15 A

Spínače motorov


F20



10 A

Spínače motorov


F21



5 A

Spínače motorov

XI
!
197
PRAKTICKÉ INFORMÁCIE

Tabuľka poistiek



Č. poistky



Intenzita



Funkcie




F6



25 A

Zadná zásuvka 12 V (maximálny výkon: 100 W)


F7



15 A

Zadné hmlové svetlo


F8



20 A

Prídavný horák (Diesel)


F9



30 A

Elektrická parkovacia brzda

Elektrické obvody vášho vo-
zidla sú konštruované tak,
aby zaistili chod sériového i
vami zvoleného doplnkového vyba-
venia.
Inštaláciu doplnkovej elektrickej vý-
bavy alebo príslušenstva do vozidla
dopredu konzultujte v servisnej sieti
CITROËN alebo v odbornom servise.
CITROËN nenesie žiadnu zod-
povednosť za náklady spojené
s opravou vášho vozidla, ani za
funkčné poruchy spôsobené mon-
tážou príslušenstva, ktoré nedo-
dala, ani neodporučila spoločnosť
CITROËN, a ktoré nebolo namon-
tované podľa platných predpisov,
čo sa týka najmä prípadov, keď
je celková spotreba zapojených
prídavných prístrojov vyššia než
10 miliampérov.
Maxipoistky slúžia ako doplnkové
zabezpečenie elektrických systé-
mov. Každú revíznu prehliadku musí
vykonať servisná sieť CITROËN
alebo odbornom servise.


Po oprave dôkladne uzatvorte veko.


Ak nie je veko správne umiest-
nené, alebo ak je nesprávne za-
tvorené, môže spôsobiť vážnu
poruchu na vašom vozidle. Z
rovnakých dôvodov dbajte o to,
aby sa do neho nedostali žiadne
kvapaliny.

XI
!
198
PRAKTICKÉ INFORMÁCIE
AKUMULÁTOR
Postup pri dobíjaní vybitej batérie
alebo pri štartovaní motora pomo-
cou inej batérie.

Prístup k batérii

Motor V6 HDi
Batéria sa nachádza pod kapotou
motora.
Prístup k nej získate nasledovne:


)
otvorte kapotu motora pomocou
vnútornej páčky a následne po-
mocou vonkajšej páčky,

)
upevnite ju podperou,

)
odstráňte umelohmotný kryt,
čím získate prístup k dvom svor-
kám,

)
v prípade, že treba batériu odstrá-
niť, odistite poistkovú skrinku. Batéria sa nachádza v batožinovom
priestore pod obložením ľavého
blatníka.
Dostanete sa k nej tak, že:


)
otvoríte batožinový priestor,

)
otvoríte poklop a vyberiete batériu.







Prítomnosť tejto nálepky,
zvlášť pri funkcii Stop & Start,
indikuje použitie 12 V olove-
nej batérie s konkrétnou techno-
lógiou a charakteristikou, ktorá si
vyžaduje, v prípade odpojenia ale-
bo výmeny výlučne zásah v kva-
lifi kovanej dielni alebo v servisnej
sieti CITROËN.
Nedodržanie týchto príkazov môže
vyvolať riziko predčasného opotre-
bovania batérie.

Po opakovanej montáži batérie
funkcia Stop & Start nebude aktív-
na skôr, než po trvalom znehybne-
ní vozidla, ktorého trvanie závisí
od klimatických podmienok a stavu
nabitia batérie (až okolo 8 hodín).
