2012 CITROEN C3 PICASSO Upute Za Rukovanje (in Croatian)

1
PROVJERA RADA

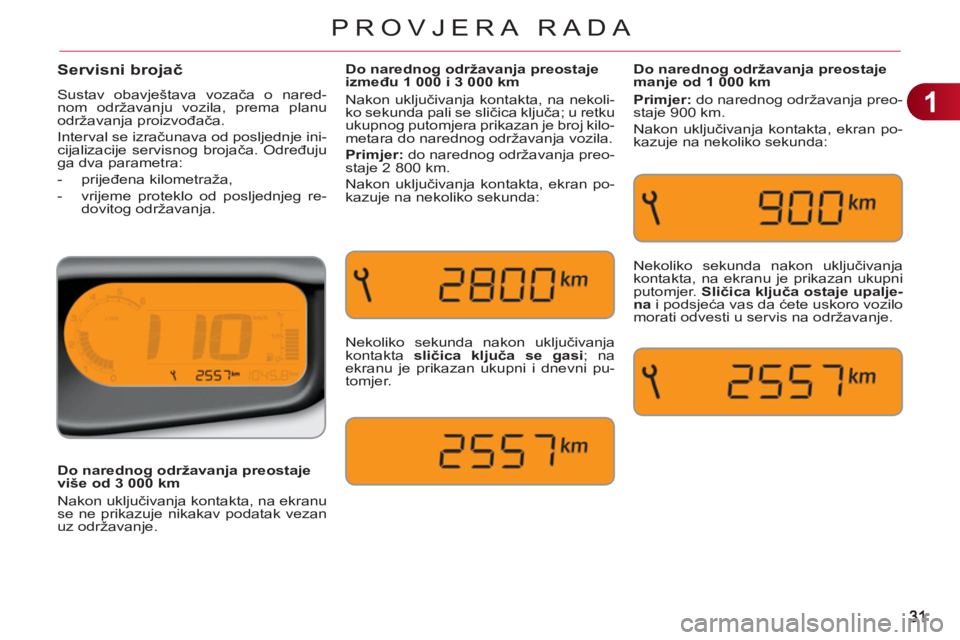

Servisni brojač

Sustav obavještava vozača o nared-
nom održavanju vozila, prema planu
održavanja proizvođača.
Interval se izračunava od posljednje ini-
cijalizacije servisnog brojača. Određuju
ga dva parametra:


- prijeđena kilometraža,

- vrijeme proteklo od posljednjeg re-
dovitog održavanja.
Nekoliko sekunda nakon uključivanja
kontakta sličica

ključ

a

se gasi
; na
ekranu je prikazan ukupni i dnevni pu-
tomjer.
Do narednog održavanja preostaje
manje od 1 000 km

Primjer:
do narednog održavanja preo-
staje 900 km.
Nakon uključivanja kontakta, ekran po-
kazuje na nekoliko sekunda:
Nekoliko sekunda nakon uključivanja
kontakta, na ekranu je prikazan ukupni
putomjer. Sličica ključa

ostaje

upalje-
na
i podsjeća vas da ćete uskoro vozilo
morati odvesti u servis na održavanje.
Do narednog održavanja preostaje
između 1 000 i 3 000 km
Nakon uključivanja kontakta, na nekoli-
ko sekunda pali se sličica ključa; u retku
ukupnog putomjera prikazan je broj kilo-
metara do narednog održavanja vozila.

Primjer:
do narednog održavanja preo-
staje 2 800 km.
Nakon uključivanja kontakta, ekran po-
kazuje na nekoliko sekunda:

Do narednog održavanja preostaje
više od 3 000 km
Nakon uključivanja kontakta, na ekranu
se ne prikazuje nikakav podatak vezan
uz održavanje.

1
PROVJERA RADA
Ako nakon ovog postupka želite
odspojiti akumulator, zaključajte
vozilo i pričekajte najmanje pet
minuta, radi uvažavanja inicijali-
zacije servisnog brojača.






Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja po-
trebno je inicijalizirati servisni brojač.
Postupak je sljedeći:


)
prekinite kontakt,

)
pritisnite tipku za vraćanje na nulu
dnevnog putomjera i držite je priti-
snutu,

)
uključite kontakt; počinje odbrojava-
nje putomjera,

)
kada je na ekranu prikazano "=0"
,
otpustite tipku; sličica ključa se
gasi.
Na interval redovitog pregleda
utječe i faktor vremena, ovisno o
načinu korištenja vozila.
Tako se ključ može upaliti i na-
kon isteka roka od dvije godine.

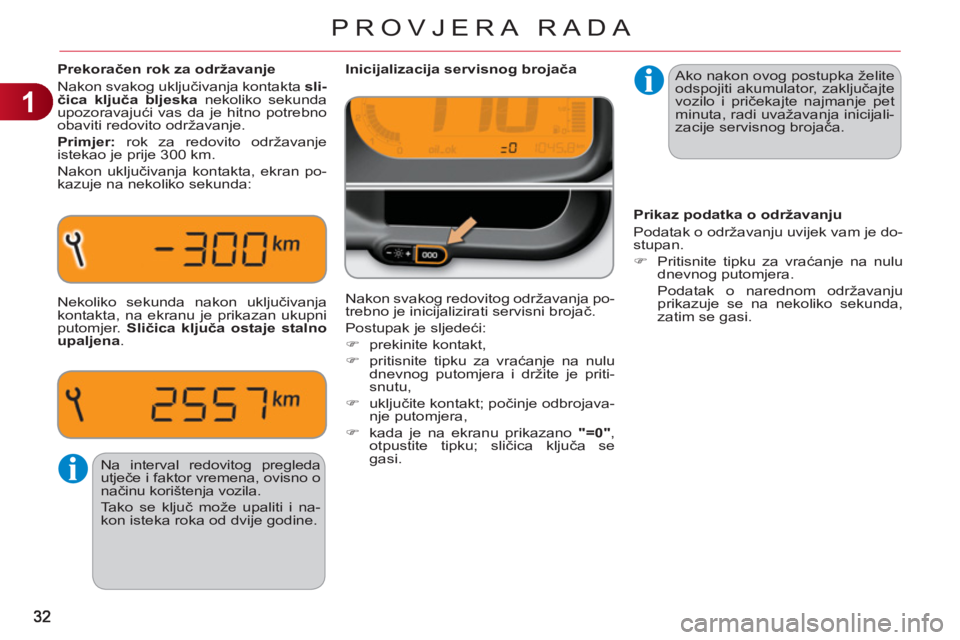

Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta sli-
čica

ključ

a

bljeska
nekoliko sekunda
upozoravajući vas da je hitno potrebno
obaviti redovito održavanje.

Primjer:
rok za redovito održavanje
istekao je prije 300 km.
Nakon uključivanja kontakta, ekran po-
kazuje na nekoliko sekunda:
Nekoliko sekunda nakon uključivanja
kontakta, na ekranu je prikazan ukupni
putomjer. Sličica ključa

ostaje stalno

upaljena
.
Prikaz podatka o održavanju
Podatak o održavanju uvijek vam je do-
stupan.


)
Pritisnite tipku za vraćanje na nulu
dnevnog putomjera.
Podatak o narednom održavanju
prikazuje se na nekoliko sekunda,
zatim se gasi.

1
33
PROVJERA RADA
Provjera razine ulja pouzdana
je samo ako se vozilo nalazi na
ravnoj podlozi i ako je od gašenja
motora prošlo više od 30 minuta.

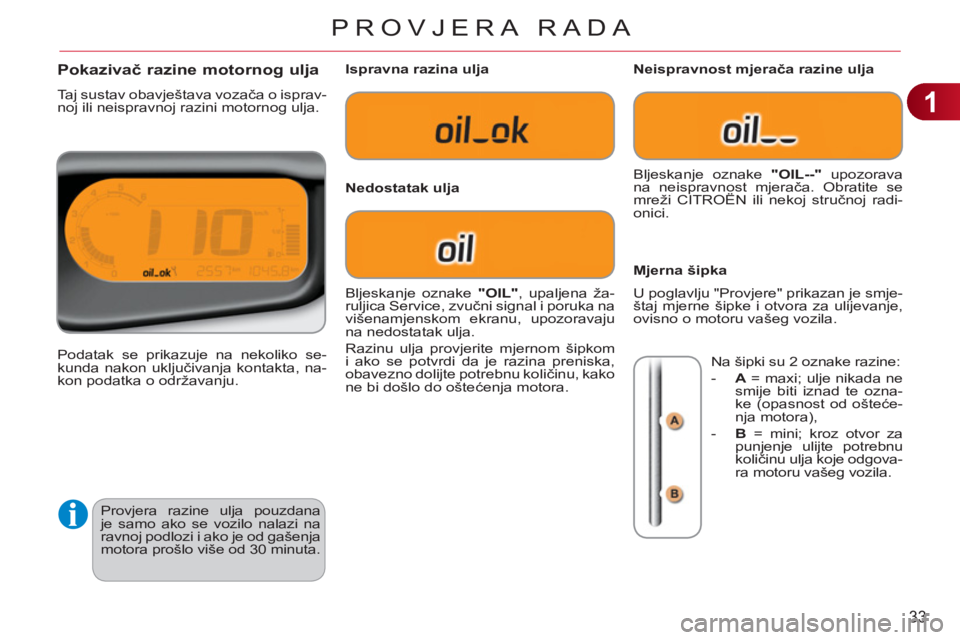

Pokazivač razine motornog ulja

Taj sustav obavještava vozača o isprav-
noj ili neispravnoj razini motornog ulja.
Podatak se prikazuje na nekoliko se-
kunda nakon uključivanja kontakta, na-
kon podatka o održavanju.
Ispravna razina ulja

Nedostatak ulja
Neispravnost mjerača razine ulja

Mjerna šipka
Bljeskanje oznake "OIL"
, upaljena ža-
ruljica Service, zvučni signal i poruka na
višenamjenskom ekranu, upozoravaju
na nedostatak ulja.
Razinu ulja provjerite mjernom šipkom
i ako se potvrdi da je razina preniska,
obavezno dolijte potrebnu količinu, kako
ne bi došlo do oštećenja motora. Bljeskanje oznake "OIL--"
upozorava
na neispravnost mjerača. Obratite se
mreži CITROËN ili nekoj stručnoj radi-
onici.
U poglavlju "Provjere" prikazan je smje-
štaj mjerne šipke i otvora za ulijevanje,
ovisno o motoru vašeg vozila.
Na šipki su 2 oznake razine:


- A
= maxi; ulje nikada ne
smije biti iznad te ozna-
ke (opasnost od ošteće-
nja motora),

- B
= mini; kroz otvor za
punjenje ulijte potrebnu
količinu ulja koje odgova-
ra motoru vašeg vozila.

1
34
PROVJERA RADA

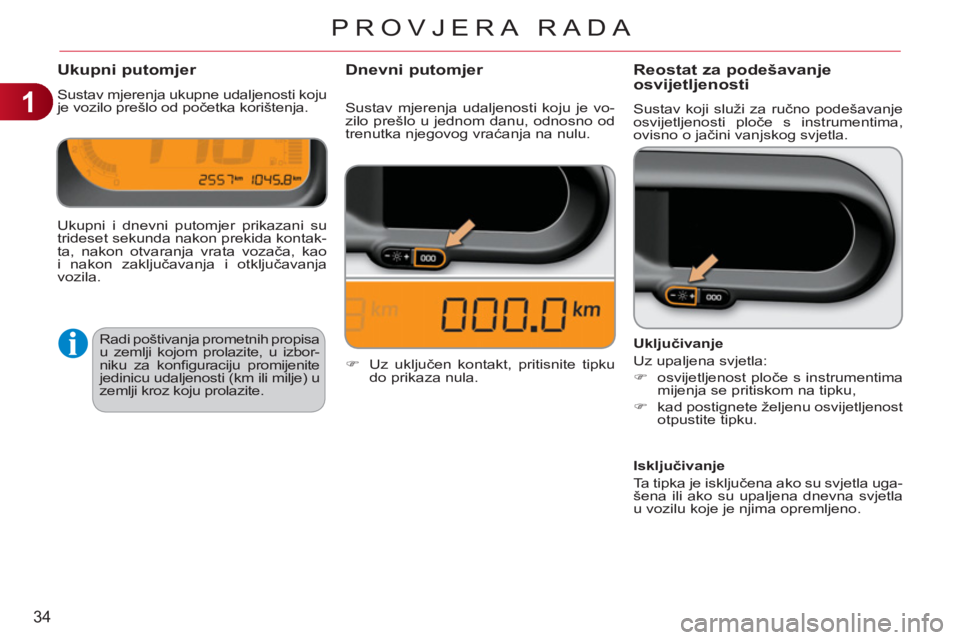

Ukupni putomjer
Sustav mjerenja ukupne udaljenosti koju
je vozilo prešlo od početka korištenja.
Reostat za podešavanje
osvijetljenosti
Sustav koji služi za ručno podešavanje
osvijetljenosti ploče s instrumentima,
ovisno o jačini vanjskog svjetla.
Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontak-
ta, nakon otvaranja vrata vozača, kao
i nakon zaključavanja i otključavanja
vozila.

Radi poštivanja prometnih propisa
u zemlji kojom prolazite, u izbor-
niku za konfi guraciju promijenite
jedinicu udaljenosti (km ili milje) u
zemlji kroz koju prolazite.
Sustav mjerenja udaljenosti koju je vo-
zilo prešlo u jednom danu, odnosno od
trenutka njegovog vraćanja na nulu.

Uključivanje
Uz upaljena svjetla:


)
osvijetljenost ploče s instrumentima
mijenja se pritiskom na tipku,

)
kad postignete željenu osvijetljenost
otpustite tipku.


Isključivanje
Ta tipka je isključena ako su svjetla uga-
šena ili ako su upaljena dnevna svjetla
u vozilu koje je njima opremljeno.

Dnevni putomjer



)
Uz uključen kontakt, pritisnite tipku
do prikaza nula.

2
35
VIŠENAMJENSKI EKRAN
Prikazi na ekranu

Na ekranu se prikazuju sljedeći podaci:


- sat,

- datum,

- vanjska temperatura (u slučaju opa-
snosti od poledice prikazana vrijednost
bljeska),

- stanje otvora vozila (vrata, prtljaž-
nik...),

- podaci putnog računala (vidi na kraju
poglavlja).
Privremeno se mogu pojavljivati poru-
ke upozorenja ili informativne poruke.
Takve poruke možete obrisati pritiskom
na tipku "ESC"
.

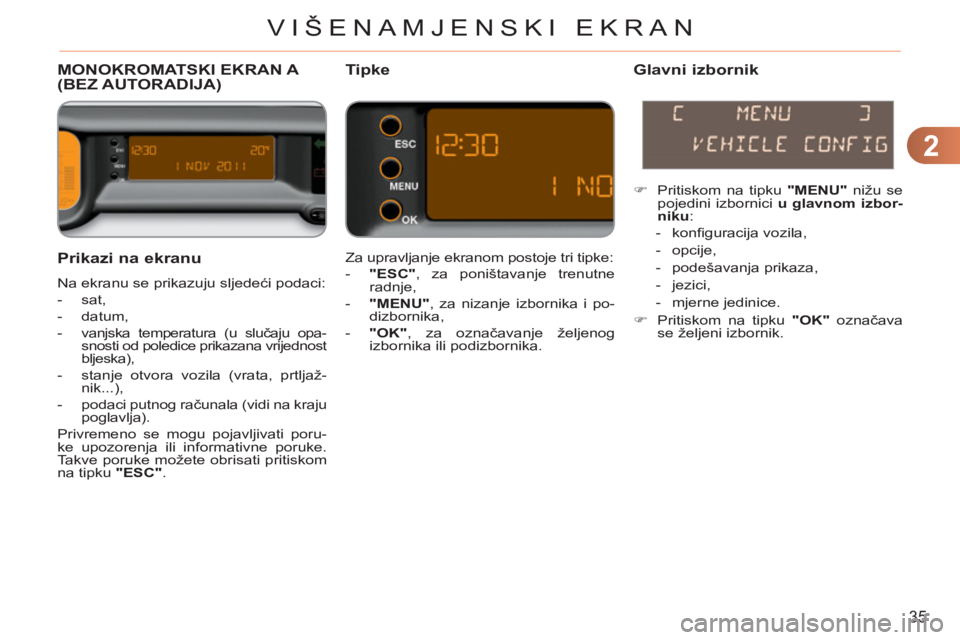

MONOKROMATSKI EKRAN A (BEZ AUTORADIJA)Tipke
Glavni izbornik

Za upravljanje ekranom postoje tri tipke:


- "ESC"
, za poništavanje trenutne
radnje,

- "MENU"
, za nizanje izbornika i po-
dizbornika,

- "OK"
, za označavanje željenog
izbornika ili podizbornika.


)
Pritiskom na tipku "MENU"
nižu se
pojedini izbornici u glavnom izbor-
niku
:


- konfi guracija vozila,

- opcije,

- podešavanja prikaza,

- jezici,

- mjerne jedinice.

)
Pritiskom na tipku "OK"
označava
se željeni izbornik.

2
36
VIŠENAMJENSKI EKRAN

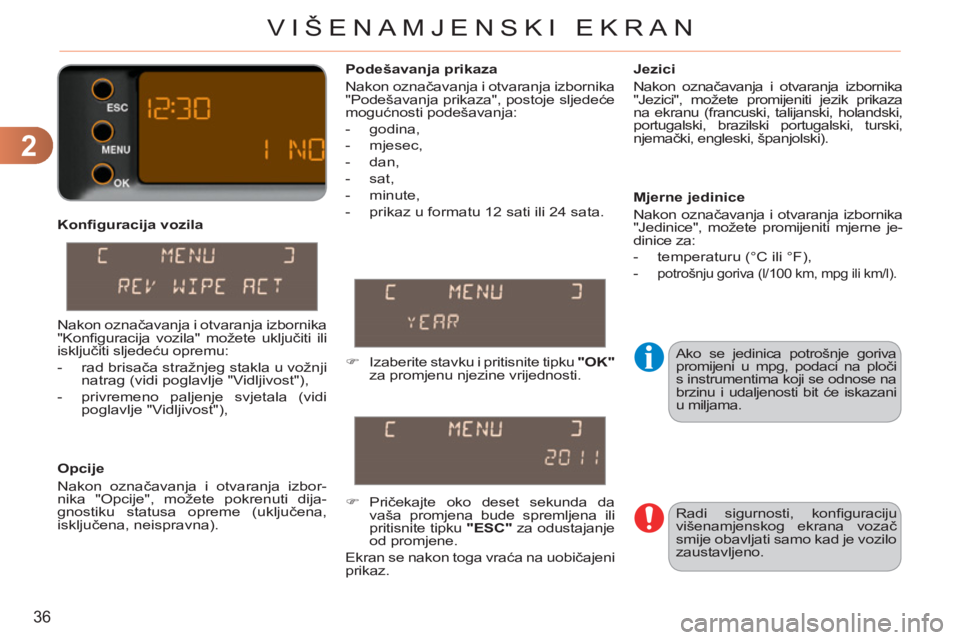

Konfi guracija vozila

Opcije
Nakon označavanja i otvaranja izbor-
nika "Opcije", možete pokrenuti dija-
gnostiku statusa opreme (uključena,
isključena, neispravna).
Jezici
Nakon označavanja i otvaranja izbornika
"Jezici", možete promijeniti jezik prikaza
na ekranu (francuski, talijanski, holandski,
portugalski, brazilski portugalski, turski,
njemački, engleski, španjolski).
Podešavanja prikaza
Nakon označavanja i otvaranja izbornika
"Podešavanja prikaza", postoje sljedeće
mogućnosti podešavanja:


- godina,

- mjesec,

- dan,

- sat,

- minute,

- prikaz u formatu 12 sati ili 24 sata.
Mjerne jedinice
Nakon označavanja i otvaranja izbornika
"Jedinice", možete promijeniti mjerne je-
dinice za:


- temperaturu (°C ili °F),

-
potrošnju goriva (l/100 km, mpg ili km/l).



)
Izaberite stavku i pritisnite tipku "OK"

za promjenu njezine vrijednosti.

)
Pričekajte oko deset sekunda da
vaša promjena bude spremljena ili
pritisnite tipku "ESC"
za odustajanje
od promjene.
Ekran se nakon toga vraća na uobičajeni
prikaz.

Nakon označavanja i otvaranja izbornika
"Konfi guracija vozila" možete uključiti ili
isključiti sljedeću opremu:


- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),

- privremeno paljenje svjetala (vidi
poglavlje "Vidljivost"),
Ako se jedinica potrošnje goriva
promijeni u mpg, podaci na ploči
s instrumentima koji se odnose na
brzinu i udaljenosti bit će iskazani
u miljama.
Radi sigurnosti, konfi guraciju
višenamjenskog ekrana vozač
smije obavljati samo kad je vozilo
zaustavljeno.

2
37
VIŠENAMJENSKI EKRAN

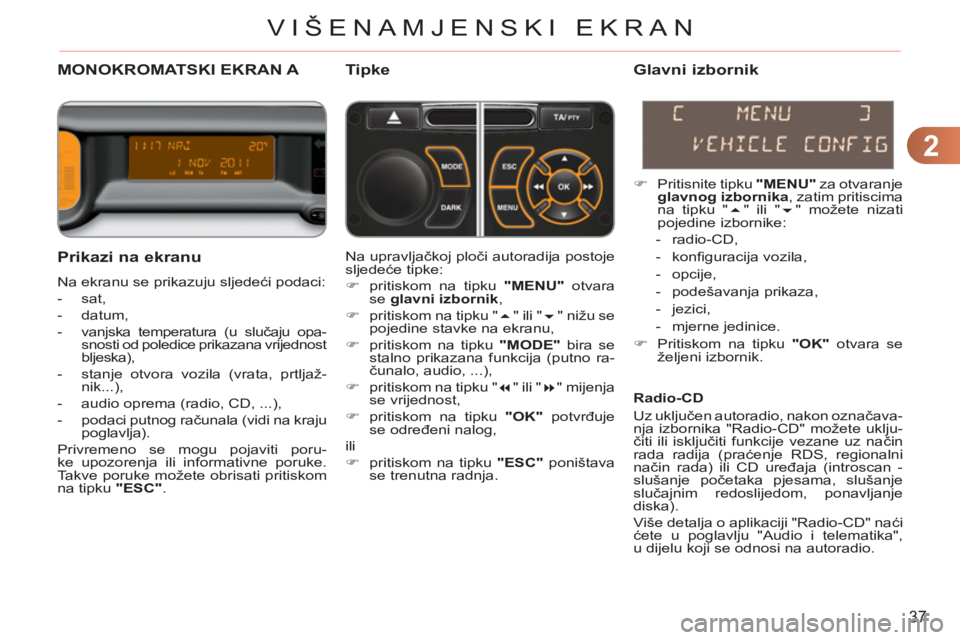

MONOKROMATSKI EKRAN A Tipke

Prikazi na ekranu

Na ekranu se prikazuju sljedeći podaci:


- sat,

- datum,

- vanjska temperatura (u slučaju opa-
snosti od poledice prikazana vrijednost
bljeska),

- stanje otvora vozila (vrata, prtljaž-
nik...),

- audio oprema (radio, CD, ...),

- podaci putnog računala (vidi na kraju
poglavlja).
Privremeno se mogu pojaviti poru-
ke upozorenja ili informativne poruke.
Takve poruke možete obrisati pritiskom
na tipku "ESC"
.


Glavni izbornik



)
Pritisnite tipku "MENU"
za otvaranje
glavnog izbornika
, zatim pritiscima
na tipku "
" ili "
" možete nizati
pojedine izbornike:


- radio-CD,

- konfi guracija vozila,

- opcije,

- podešavanja prikaza,

- jezici,

- mjerne jedinice.

)
Pritiskom na tipku "OK"
otvara se
željeni izbornik. Na upravljačkoj ploči autoradija postoje
sljedeće tipke:


)
pritiskom na tipku "MENU"
otvara
se glavni izbornik
,

)
pritiskom na tipku "
" ili "
" nižu se
pojedine stavke na ekranu,

)
pritiskom na tipku "MODE"
bira se
stalno prikazana funkcija (putno ra-
čunalo, audio, ...),

)
pritiskom na tipku "
" ili "
" mijenja
se vrijednost,

)
pritiskom na tipku "OK"
potvrđuje
se određeni nalog,
ili

)
pritiskom na tipku "ESC"
poništava
se trenutna radnja.

Radio-CD
Uz uključen autoradio, nakon označava-
nja izbornika "Radio-CD" možete uklju-
čiti ili isključiti funkcije vezane uz način
rada radija (praćenje RDS, regionalni
način rada) ili CD uređaja (introscan -
slušanje početaka pjesama, slušanje
slučajnim redoslijedom, ponavljanje
diska).
Više detalja o aplikaciji "Radio-CD" naći
ćete u poglavlju "Audio i telematika",
u dijelu koji se odnosi na autoradio.

2
38
VIŠENAMJENSKI EKRAN

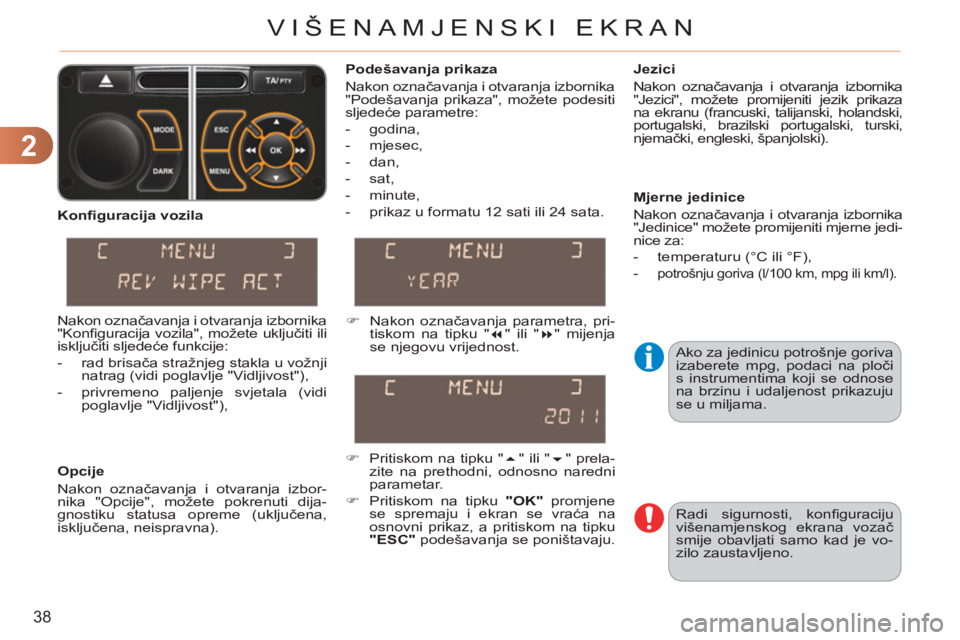

Ako za jedinicu potrošnje goriva
izaberete mpg, podaci na ploči
s instrumentima koji se odnose
na brzinu i udaljenost prikazuju
se u miljama.
Podešavanja prikaza
Nakon označavanja i otvaranja izbornika
"Podešavanja prikaza", možete podesiti
sljedeće parametre:


- godina,

- mjesec,

- dan,

- sat,

- minute,

- prikaz u formatu 12 sati ili 24 sata.
Jezici
Nakon označavanja i otvaranja izbornika
"Jezici", možete promijeniti jezik prikaza
na ekranu (francuski, talijanski, holandski,
portugalski, brazilski portugalski, turski,
njemački, engleski, španjolski).

Mjerne jedinice
Nakon označavanja i otvaranja izbornika
"Jedinice" možete promijeniti mjerne jedi-
nice za:


- temperaturu (°C ili °F),

-
potrošnju goriva (l/100 km, mpg ili km/l).



)
Nakon označavanja parametra, pri-
tiskom na tipku "
" ili "
" mijenja
se njegovu vrijednost.

)
Pritiskom na tipku "
" ili "
" prela-
zite na prethodni, odnosno naredni
parametar.

)
Pritiskom na tipku "OK"
promjene
se spremaju i ekran se vraća na
osnovni prikaz, a pritiskom na tipku
"ESC"
podešavanja se poništavaju.



Konfi guracija vozila


Opcije
Nakon označavanja i otvaranja izbor-
nika "Opcije", možete pokrenuti dija-
gnostiku statusa opreme (uključena,
isključena, neispravna). Nakon označavanja i otvaranja izbornika
"Konfi guracija vozila", možete uključiti ili
isključiti sljedeće funkcije:


- rad brisača stražnjeg stakla u vožnji
natrag (vidi poglavlje "Vidljivost"),

- privremeno paljenje svjetala (vidi
poglavlje "Vidljivost"),

Radi sigurnosti, konfi guraciju
višenamjenskog ekrana vozač
smije obavljati samo kad je vo-
zilo zaustavljeno.
