Page 17 of 245
15
U
P
O
ZNAVANJE V
O
ZILA
Digitalni poluprozirni instrument
Blokovi tipki
A.
Nakon uključivanja kontakta, na di-
gitalnom instrumentu prikazuje se
količina goriva u spremniku.
B.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora prikazati "OIL
OK"
na nekoliko sekunda.
Ako neka razina nije ispravna, dolijte
potrebnu količinu. Paljenje žaruljice pokazuje status odgo-
varajuće funkcije.
A.
Isključivanje sustava ESP/ASR.
103
B.
Isključivanje pomoći pri parkiranju
na stražnjoj strani.
126
C.
Centralno zaključavanje.
67
D.
Isključivanje sustava Stop & Start.
11 9
Nakon uključivanja kontakta pale se na-
rančasta i crvena žaruljica upozorenja.
Te žaruljice moraju se ugasiti brzo na-
kon pokretanja motora, osim žaruljice C
(uključen zračni jastuk suvozača) koja
se gasi nakon oko jedne minute.
Ako neke žaruljice ostanu upaljene, na
odgovarajućoj stranici provjerite o čemu
se radi. Žaruljice
22
23
OBAVJEŠTAVA NJE VOZAČA
Page 18 of 245
16

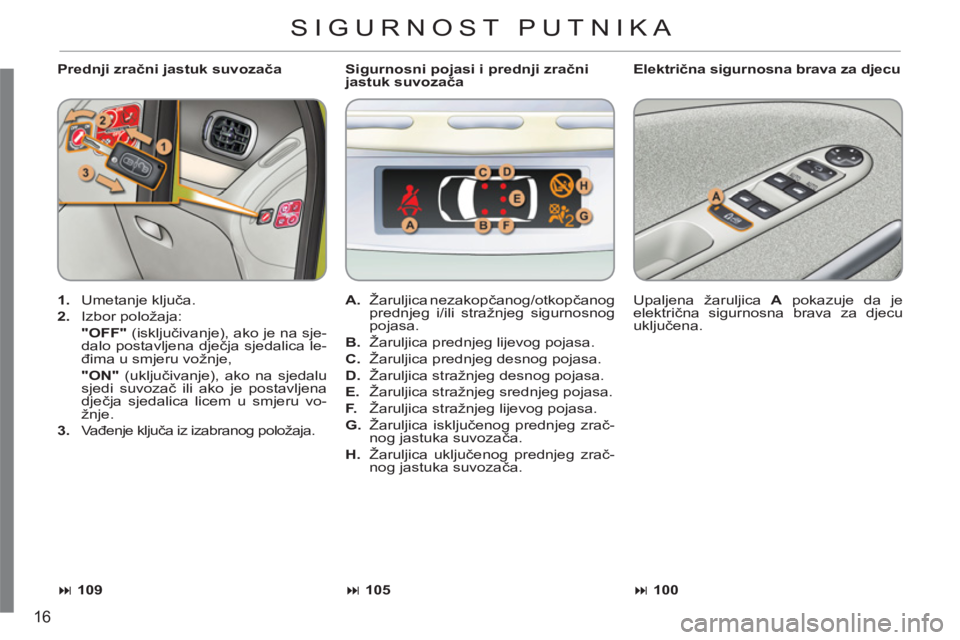

Prednji zračni jastuk suvozača
Električna sigurnosna brava za djecu
1.
Umetanje ključa.
2.
Izbor položaja:
"OFF"
(isključivanje), ako je na sje-
dalo postavljena dječja sjedalica le-
đima u smjeru vožnje,
"ON"
(uključivanje), ako na sjedalu
sjedi suvozač ili ako je postavljena
dječja sjedalica licem u smjeru vo-
žnje.
3.
Vađenje ključa iz izabranog položaja. Upaljena žaruljica A
pokazuje da je
električna sigurnosna brava za djecu
uključena.
A.
Žaruljica nezakopčanog/otkopčanog
prednjeg i/ili stražnjeg sigurnosnog
pojasa.
B.
Žaruljica prednjeg lijevog pojasa.
C.
Žaruljica prednjeg desnog pojasa.
D.
Žaruljica stražnjeg desnog pojasa.
E.
Žaruljica stražnjeg srednjeg pojasa.
F.
Žaruljica stražnjeg lijevog pojasa.
G.
Žaruljica isključenog prednjeg zrač-
nog jastuka suvozača.
H.
Žaruljica uključenog prednjeg zrač-
nog jastuka suvozač
a.
Sigurnosni pojasi i prednji zračni
jastuk suvozača
105
109
100
SIGURNOST PUTNIKA
Page 19 of 245
17
U
P
O
ZNAVANJE V
O
ZILA
VOŽNJA

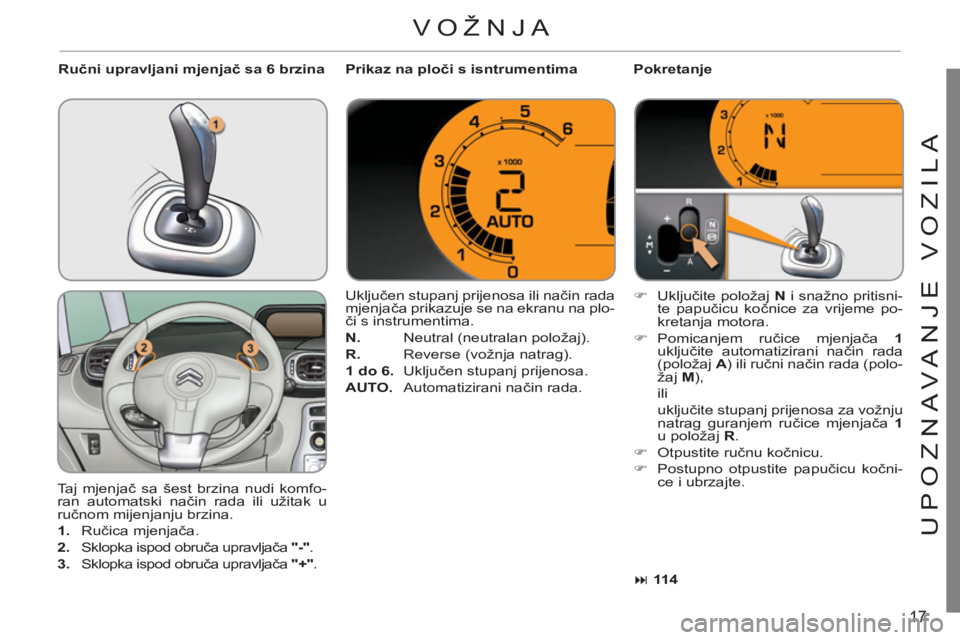

Taj mjenjač sa šest brzina nudi komfo-
ran automatski način rada ili užitak u
ručnom mijenjanju brzina.
1.
Ručica mjenjača.
2.
Sklopka ispod obruča upravljača "-"
.
3.
Sklopka ispod obruča upravljača "+"
.
Uključen stupanj prijenosa ili način rada
mjenjača prikazuje se na ekranu na plo-
či s instrumentima.
N.
Neutral (neutralan položaj).
R.
Reverse (vožnja natrag).
1 do 6.
Uključen stupanj prijenosa.
AUTO.
Automatizirani način rada.
)
Uključite položaj N
i snažno pritisni-
te papučicu kočnice za vrijeme po-
kretanja motora.
)
Pomicanjem ručice mjenjača 1
uključite automatizirani način rada
(položaj A
) ili ručni način rada (polo-
žaj M
),
ili
uključite stupanj prijenosa za vožnju
natrag guranjem ručice mjenjača 1
u položaj R
.
)
Otpustite ručnu kočnicu.
)
Postupno otpustite papučicu kočni-
ce i ubrzajte.
Ručni upravljani mjenjač sa 6 brzina
Prikaz na ploči s isntrumentima
Pokretanje
11 4
Page 20 of 245

18
Sustav se ponovo automatski
uključuje nakon svakog pokreta-
nja motora ključem.
Prije punjenja spremnika goriva
ili prije svakog zahvata u pro-
storu motora, obavezno ključem
prekinite kontakt.
VOŽNJA
Prelazak motora u režim STOP
- ako je ručica mjenjača u položaju A
ili M
, nakon otpuštanja papučice
kočnice,
- ili ako je ručica mjenjača u položaju N
i ako je papučica kočnice otpuštena,
nakon uključivanja položaja A
ili M
,
- ili nakon uključivanja stupnja prije-
nosa za vožnju natrag.
Na ploči s instrumentima pali
se žaruljica " ECO
", a motor se
automatski privremeno gasi, uz
ručni upravljani mjenjač
:
- pri brzini manjoj od 8 km/h, nakon pri-
tiska na papučicu kočnice ili postavlja-
nja ručice mjenjača u položaj N
.
Prelazak motora u režim START
Žaruljica " ECO
" se gasi, a motor
se automatski ponovo pokreće,
uz ručni upravljani mjenjač
:
U nekim posebnim slučajevima može
se dogoditi da režim STOP nije dostu-
pan; tada žaruljica " ECO
" bljeska neko-
liko sekunda, zatim se gasi.
11 8
U nekim posebnim slučajevima režim
START može se automatski uključiti;
tada žaruljica " ECO
" bljeska nekoliko
sekunda, zatim se gasi.
11 9
Isključivanje/ponovno uključivanje
Sustav se može isključiti u svakom tre-
nutku pritiskom na tipku " ECO OFF
";
žaruljica na tipki se pali.
11 9
Page 21 of 245
19
U
P
O
ZNAVANJE V
O
ZILA

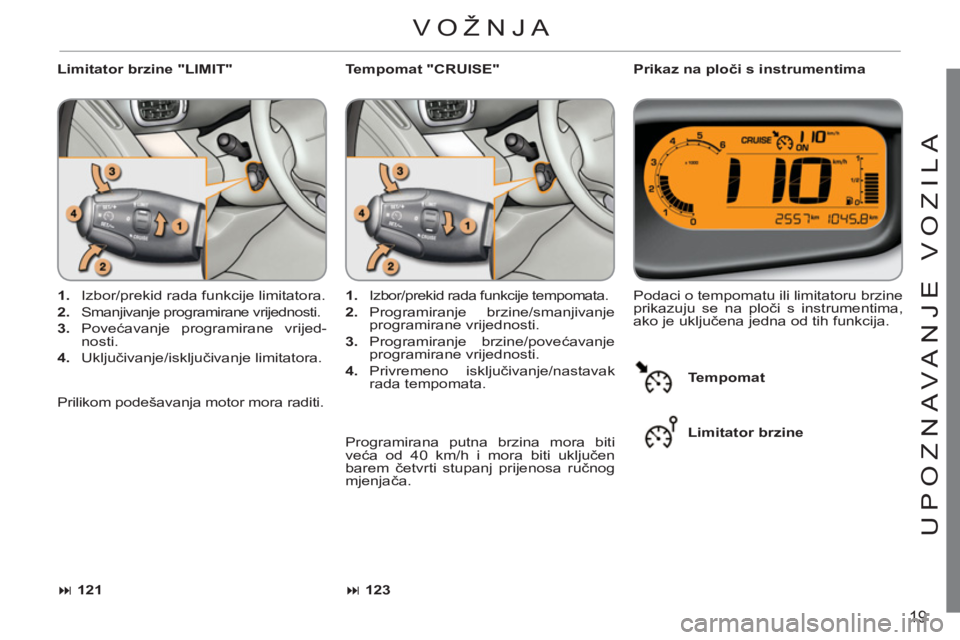

Limitator brzine "LIMIT"
Prikaz na ploči s instrumentima
1.
Izbor/prekid rada funkcije limitatora.
2.
Smanjivanje programirane vrijednosti.
3.
Povećavanje programirane vrijed-
nosti.
4.
Uključivanje/isključivanje limitatora. Podaci o tempomatu ili limitatoru brzine
prikazuju se na ploči s instrumentima,
ako je uključena jedna od tih funkcija.
1.
Izbor/prekid rada funkcije tempomata.
2.
Programiranje brzine/smanjivanje
programirane vrijednosti.
3.
Programiranje brzine/povećavanje
programirane vrijednosti.
4.
Privremeno isključivanje/nastavak
rada tempomata.
Tempomat "CRUISE"
123
121
Programirana putna brzina mora biti
veća od 40 km/h i mora biti uključen
barem četvrti stupanj prijenosa ručnog
mjenjača. Prilikom podešavanja motor mora raditi.
Tempomat
Limitator brzine
VOŽNJA
Page 22 of 245

20

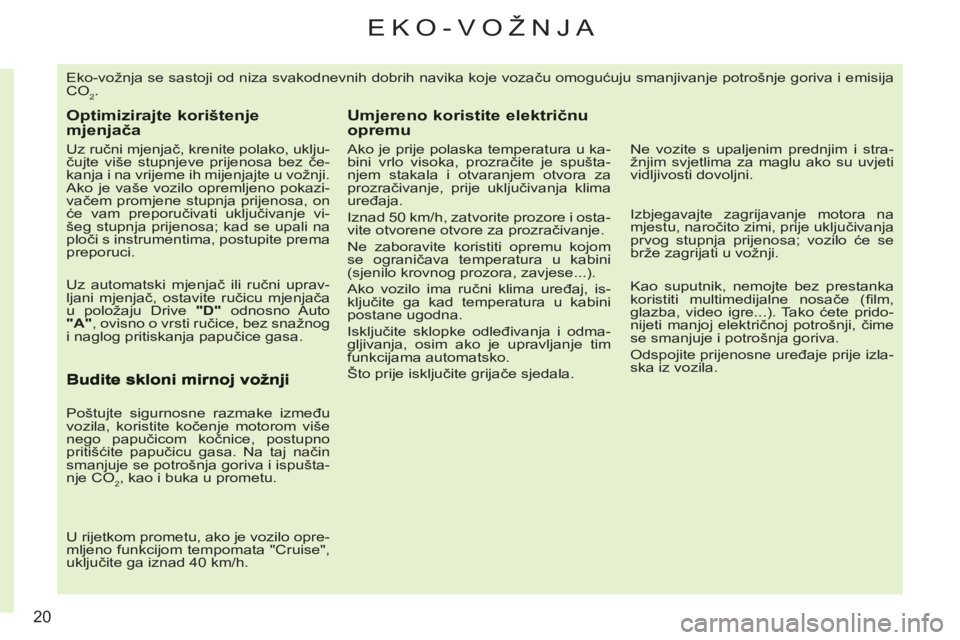

EKO-VOŽNJA
Eko-vožnja se sastoji od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija
CO
2.
Optimizirajte korištenje mjenjača
Uz ručni mjenjač, krenite polako, uklju-
čujte više stupnjeve prijenosa bez če-
kanja i na vrijeme ih mijenjajte u vožnji.
Ako je vaše vozilo opremljeno pokazi-
vačem promjene stupnja prijenosa, on
će vam preporučivati uključivanje vi-
šeg stupnja prijenosa; kad se upali na
ploči s instrumentima, postupite prema
preporuci.
Uz automatski mjenjač ili ručni uprav-
ljani mjenjač, ostavite ručicu mjenjača
u položaju Drive "D"
odnosno Auto
"A"
, ovisno o vrsti ručice, bez snažnog
i naglog pritiskanja papučice gasa.
Poštujte sigurnosne razmake između
vozila, koristite kočenje motorom više
nego papučicom kočnice, postupno
pritišćite papučicu gasa. Na taj način
smanjuje se potrošnja goriva i ispušta-
nje CO
2, kao i buka u prometu.
U rijetkom prometu, ako je vozilo opre-
mljeno funkcijom tempomata "Cruise",
uključite ga iznad 40 km/h.
Umjereno koristite električnuopremu
Ako je prije polaska temperatura u ka-
bini vrlo visoka, prozračite je spušta-
njem stakala i otvaranjem otvora za
prozračivanje, prije uključivanja klima
uređaja.
Iznad 50 km/h, zatvorite prozore i osta-
vite otvorene otvore za prozračivanje.
Ne zaboravite koristiti opremu kojom
se ograničava temperatura u kabini
(sjenilo krovnog prozora, zavjese...).
Ako vozilo ima ručni klima uređaj, is-
ključite ga kad temperatura u kabini
postane ugodna.
Isključite sklopke odleđivanja i odma-
gljivanja, osim ako je upravljanje tim
funkcijama automatsko.
Što prije isključite grijače sjedala.
Ne vozite s upaljenim prednjim i stra-
žnjim svjetlima za maglu ako su uvjeti
vidljivosti dovoljni.
Izbjegavajte zagrijavanje motora na
mjestu, naročito zimi, prije uključivanja
prvog stupnja prijenosa; vozilo će se
brže zagrijati u vožnji.
Kao suputnik, nemojte bez prestanka
koristiti multimedijalne nosače (fi lm,
glazba, video igre...). Tako ćete prido-
nijeti manjoj električnoj potrošnji, čime
se smanjuje i potrošnja goriva.
Odspojite prijenosne uređaje prije izla-
ska iz vozila.
Page 23 of 245

21

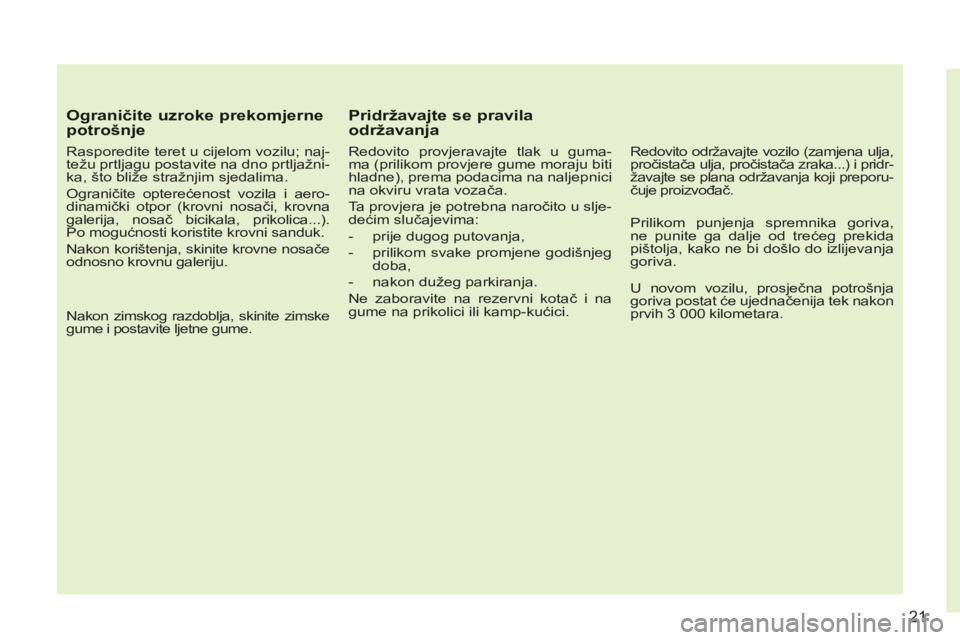

Ograničite uzroke prekomjernepotrošnje
Rasporedite teret u cijelom vozilu; naj-
težu prtljagu postavite na dno prtljažni-
ka, što bliže stražnjim sjedalima.
Ograničite opterećenost vozila i aero-
dinamički otpor (krovni nosači, krovna
galerija, nosač bicikala, prikolica...).
Po mogućnosti koristite krovni sanduk.
Nakon korištenja, skinite krovne nosače
odnosno krovnu galeriju.
Nakon zimskog razdoblja, skinite zimske
gume i postavite ljetne gume.
Pridržavajte se pravilaodržavanja
Redovito provjeravajte tlak u guma-
ma (prilikom provjere gume moraju biti
hladne), prema podacima na naljepnici
na okviru vrata vozača.
Ta provjera je potrebna naročito u slje-
dećim slučajevima:
- prije dugog putovanja,
- prilikom svake promjene godišnjeg
doba,
- nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na
gume na prikolici ili kamp-kućici.
Redovito održavajte vozilo (zamjena ulja,
pročistača ulja, pročistača zraka...) i pridr-
žavajte se plana održavanja koji preporu-
čuje proizvođač.
Prilikom punjenja spremnika goriva,
ne punite ga dalje od trećeg prekida
pištolja, kako ne bi došlo do izlijevanja
goriva.
U novom vozilu, prosječna potrošnja
goriva postat će ujednačenija tek nakon
prvih 3 000 kilometara.
Page 24 of 245

1
22

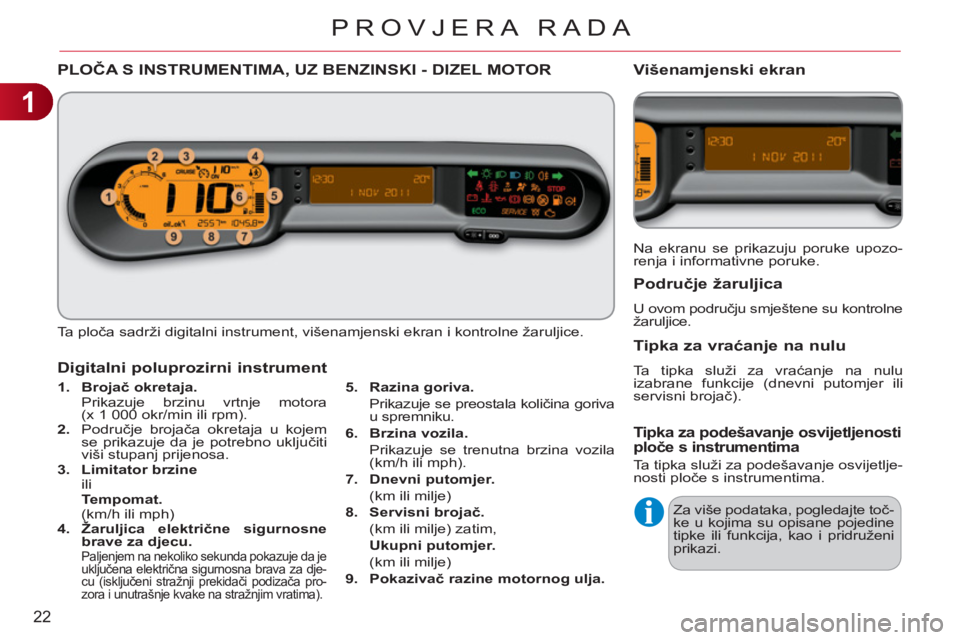

PROVJERA RADA
PLOČA S INSTRUMENTIMA, UZ BENZINSKI - DIZEL MOTOR
Ta ploča sadrži digitalni instrument, višenamjenski ekran i kontrolne žaruljice.
1.
Brojač okretaja.
Prikazuje brzinu vrtnje motora
(x 1 000 okr/min ili rpm).
2.
Područje brojača okretaja u kojem
se prikazuje da je potrebno uključiti
viši stupanj prijenosa.
3.
Limitator brzine
ili
Tempomat.
(km/h ili mph)
4.
Žaruljica električne sigurnosne
brave za djecu.
Paljenjem na nekoliko sekunda pokazuje da je
uključena električna sigurnosna brava za dje-
cu (isključeni stražnji prekidači podizača pro-
zora i unutrašnje kvake na stražnjim vratima).
Digitalni poluprozirni instrument
Na ekranu se prikazuju poruke upozo-
renja i informativne poruke.
Višenamjenski ekran
Područ
je žaruljica
U ovom području smještene su kontrolne
žaruljice.
Tipka za vraćanje na nulu
Ta tipka služi za vraćanje na nulu
izabrane funkcije (dnevni putomjer ili
servisni brojač).
Tipka za podešavanje osvijetljenosti ploče s instrumentima
Ta tipka služi za podešavanje osvijetlje-
nosti ploče s instrumentima.
Za više podataka, pogledajte toč-
ke u kojima su opisane pojedine
tipke ili funkcija, kao i pridruženi
prikazi.
5.
Razina goriva.
Prikazuje se preostala količina goriva
u spremniku.
6.
Brzina vozila.
Prikazuje se trenutna brzina vozila
(km/h ili mph).
7.
Dnevni putomjer.
(km ili milje)
8.
Servisni brojač.
(km ili milje) zatim,
Ukupni putomjer.
(km ili milje)
9.
Pokazivač razine motornog ulja.
