2012 CITROEN C3 PICASSO Upute Za Rukovanje (in Croatian)

4
63

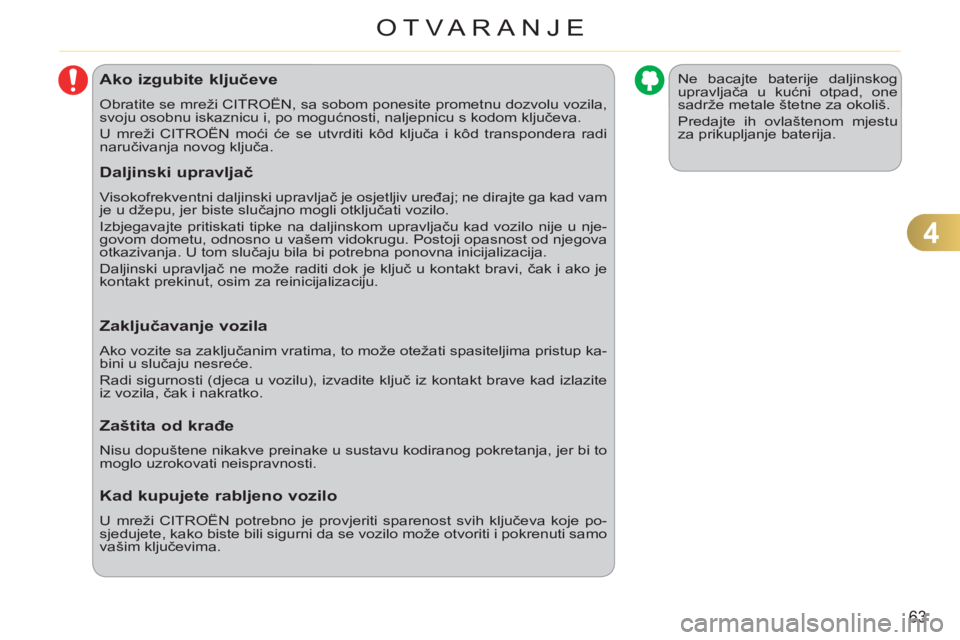

OTVARANJE
Ako izgubite ključeve

Obratite se mreži CITROËN, sa sobom ponesite prometnu dozvolu vozila,
svoju osobnu iskaznicu i, po mogućnosti, naljepnicu s kodom ključeva.
U mreži CITROËN moći će se utvrditi kôd ključa i kôd transpondera radi
naručivanja novog ključa.







Ne bacajte baterije daljinskog
upravljača u kućni otpad, one
sadrže metale štetne za okoliš.
Predajte ih ovlaštenom mjestu
za prikupljanje baterija.

Daljinski upravljač

Visokofrekventni daljinski upravljač je osjetljiv uređaj; ne dirajte ga kad vam
je u džepu, jer biste slučajno mogli otključati vozilo.
Izbjegavajte pritiskati tipke na daljinskom upravljaču kad vozilo nije u nje-
govom dometu, odnosno u vašem vidokrugu. Postoji opasnost od njegova
otkazivanja. U tom slučaju bila bi potrebna ponovna inicijalizacija.
Daljinski upravljač ne može raditi dok je ključ u kontakt bravi, čak i ako je
kontakt prekinut, osim za reinicijalizaciju.


Zaključavanje vozila

Ako vozite sa zaključanim vratima, to može otežati spasiteljima pristup ka-
bini u slučaju nesreće.
Radi sigurnosti (djeca u vozilu), izvadite ključ iz kontakt brave kad izlazite
iz vozila, čak i nakratko.


Zaštita od krađe

Nisu dopuštene nikakve preinake u sustavu kodiranog pokretanja, jer bi to
moglo uzrokovati neispravnosti.

Kad kupujete rabljeno vozilo

U mreži CITROËN potrebno je provjeriti sparenost svih ključeva koje po-
sjedujete, kako biste bili sigurni da se vozilo može otvoriti i pokrenuti samo
vašim ključevima.

4
64
OTVARANJE

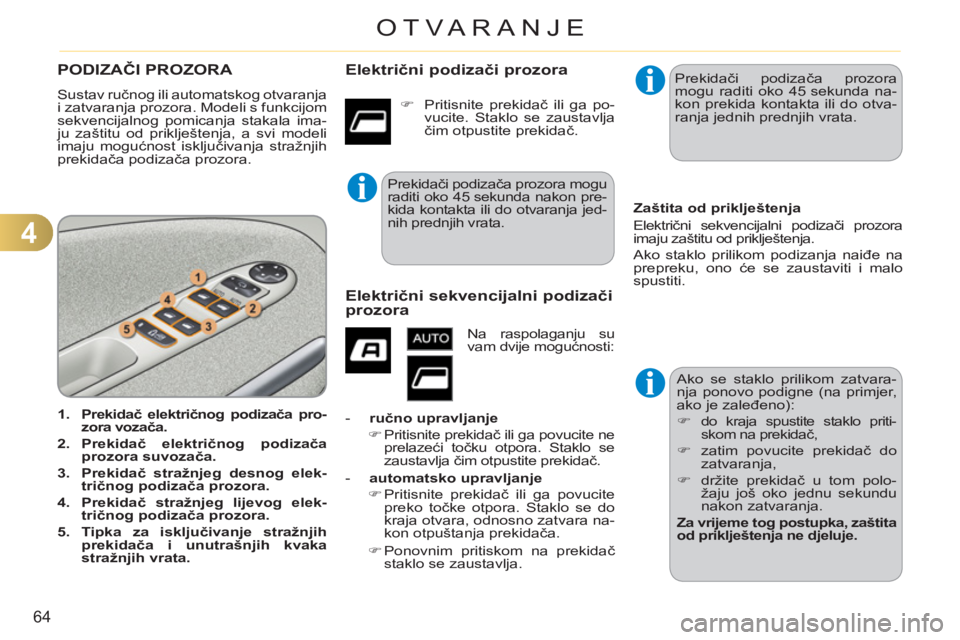

PODIZAČI PROZORA

Sustav ručnog ili automatskog otvaranja
i zatvaranja prozora. Modeli s funkcijom
sekvencijalnog pomicanja stakala ima-
ju zaštitu od priklještenja, a svi modeli
imaju mogućnost isključivanja stražnjih
prekidača podizača prozora.


1.
Prekidač električnog podizača pro-
zora vozača.

2.
Prekidač električnog podizača
prozora suvozača.


3.
Prekidač stražnjeg desnog elek-
tričnog podizača prozora.


4.
Prekidač stražnjeg lijevog elek-
tričnog podizača prozora.


5.
Tipka za isključivanje stražnjih
prekidača i unutrašnjih kvaka
stražnjih vrata.

Ako se staklo prilikom zatvara-
nja ponovo podigne (na primjer,
ako je zaleđeno):


)
do kraja spustite staklo priti-
skom na prekidač,

)
zatim povucite prekidač do
zatvaranja,

)
držite prekidač u tom polo-
žaju još oko jednu sekundu
nakon zatvaranja.


Za vrijeme tog postupka, zaštita
od priklještenja ne djeluje.

Zaštita od priklještenja
Električni sekvencijalni podizači prozora
imaju zaštitu od priklještenja.
Ako staklo prilikom podizanja naiđe na
prepreku, ono će se zaustaviti i malo
spustiti. Prekidači podizača prozora mogu
raditi oko 45 sekunda nakon pre-
kida kontakta ili do otvaranja jed-
nih prednjih vrata.
Električni podizači prozora



)
Pritisnite prekidač ili ga po-
vucite. Staklo se zaustavlja
čim otpustite prekidač.
Električni sekvencijalni podizačiprozora

Na raspolaganju su
vam dvije mogućnosti:



- ručno upravljanje



)
Pritisnite prekidač ili ga povucite ne
prelazeći točku otpora. Staklo se
zaustavlja čim otpustite prekidač.

- automatsko upravljanje



)
Pritisnite prekidač ili ga povucite
preko točke otpora. Staklo se do
kraja otvara, odnosno zatvara na-
kon otpuštanja prekidača.

)
Ponovnim pritiskom na prekidač
staklo se zaustavlja.
Prekidači podizača prozora
mogu raditi oko 45 sekunda na-
kon prekida kontakta ili do otva-
ranja jednih prednjih vrata.

4
65
OTVARANJE

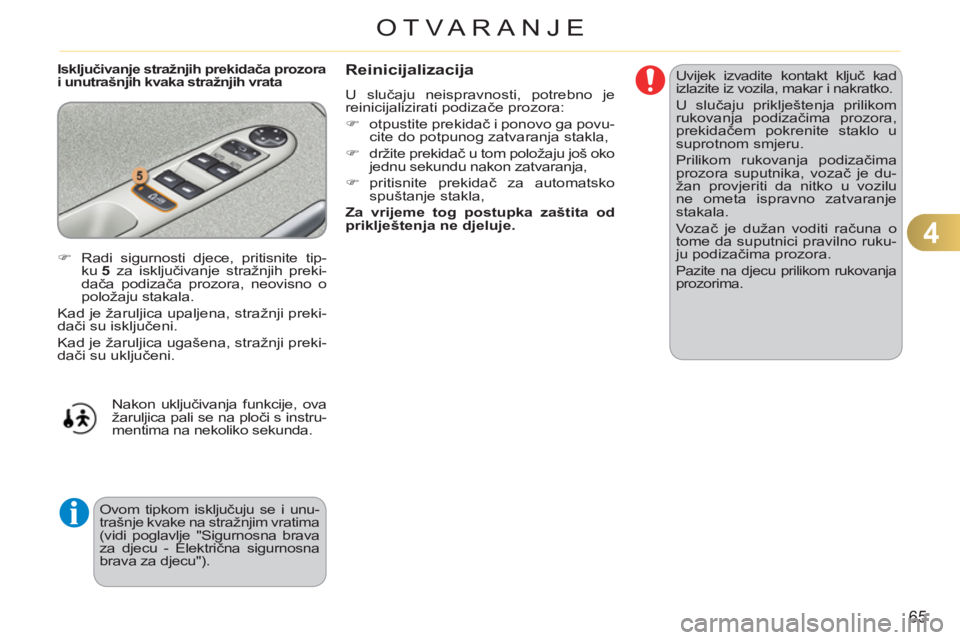

Isključivanje stražnjih prekidača prozora
i unutrašnjih kvaka stražnjih vrata Uvijek izvadite kontakt ključ kad
izlazite iz vozila, makar i nakratko.
U slučaju priklještenja prilikom
rukovanja podizačima prozora,
prekidačem pokrenite staklo u
suprotnom smjeru.
Prilikom rukovanja podizačima
prozora suputnika, vozač je du-
žan provjeriti da nitko u vozilu
ne ometa ispravno zatvaranje
stakala.
Vo z ač je dužan voditi računa o
tome da suputnici pravilno ruku-
ju podizačima prozora.

Pazite na djecu prilikom rukovanja
prozorima.
Reinicijalizacija

U slučaju neispravnosti, potrebno je
reinicijalizirati podizače prozora:


)
otpustite prekidač i ponovo ga povu-
cite do potpunog zatvaranja stakla,

)
držite prekidač u tom položaju još oko
jednu sekundu nakon zatvaranja,

)
pritisnite prekidač za automatsko
spuštanje stakla,

Za vrijeme tog postupka zaštita od
priklještenja ne djeluje.



)
Radi sigurnosti djece, pritisnite tip-
ku 5
za isključivanje stražnjih preki-
dača podizača prozora, neovisno o
položaju stakala.
Kad je žaruljica upaljena, stražnji preki-
dači su isključeni.
Kad je žaruljica ugašena, stražnji preki-
dači su uključeni.
Nakon uključivanja funkcije, ova
žaruljica pali se na ploči s instru-
mentima na nekoliko sekunda.
Ovom tipkom isključuju se i unu-
trašnje kvake na stražnjim vratima
(vidi poglavlje "Sigurnosna brava
za djecu - Električna sigurnosna
brava za djecu").

4
66
OTVARANJE

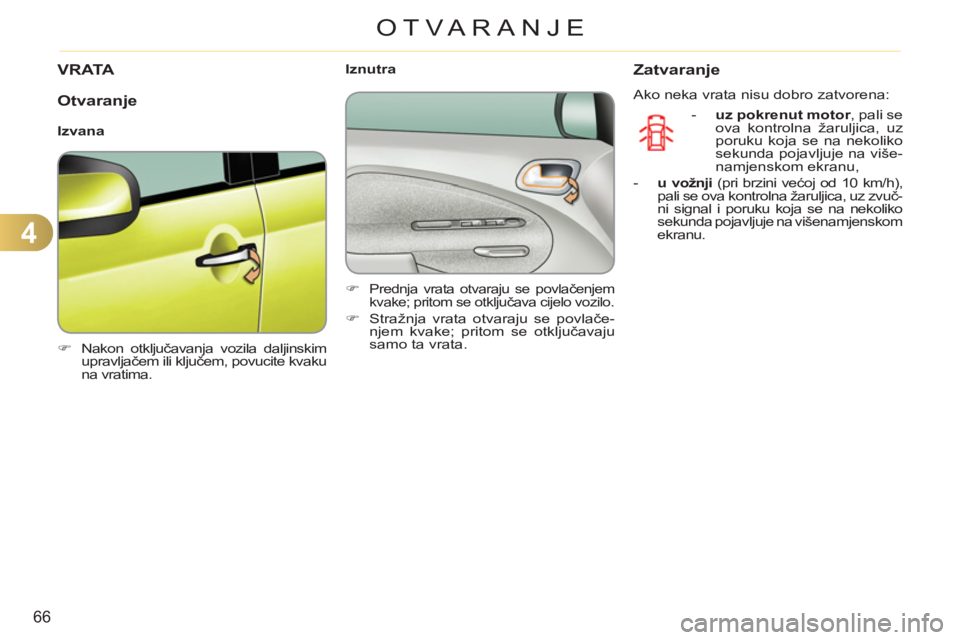

V R ATA


)
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, povucite kvaku
na vratima.



Iznutra


)

Prednja vrata otvaraju se povlačenjem
kvake; pritom se otključava cijelo vozilo.


)
Stražnja vrata otvaraju se povlače-
njem kvake; pritom se otključavaju
samo ta vrata.




Zatvaranje

Ako neka vrata nisu dobro zatvorena:


- uz pokrenut motor
, pali se
ova kontrolna žaruljica, uz
poruku koja se na nekoliko
sekunda pojavljuje na više-
namjenskom ekranu,

- u vožnji
(pri brzini većoj od 10 km/h),
pali se ova kontrolna žaruljica, uz zvuč-
ni signal i poruku koja se na nekoliko
sekunda pojavljuje na višenamjenskom
ekranu.


Otvaranje


Izvana

4
67
OTVARANJE
Ako je vozilo zaključano izvana,
crvena žaruljica bljeska, a tip-
ka A
je isključena.


)
U tom slučaju, vozilo se
može otključati daljinskim
upravljačem ili ključem.


Ako su neka vrata ostala otvo-
rena, automatsko centralno za-
ključavanje neće se izvršiti.
Ako je prtljažnik otvoren, auto-
matsko centralno zaključavanje

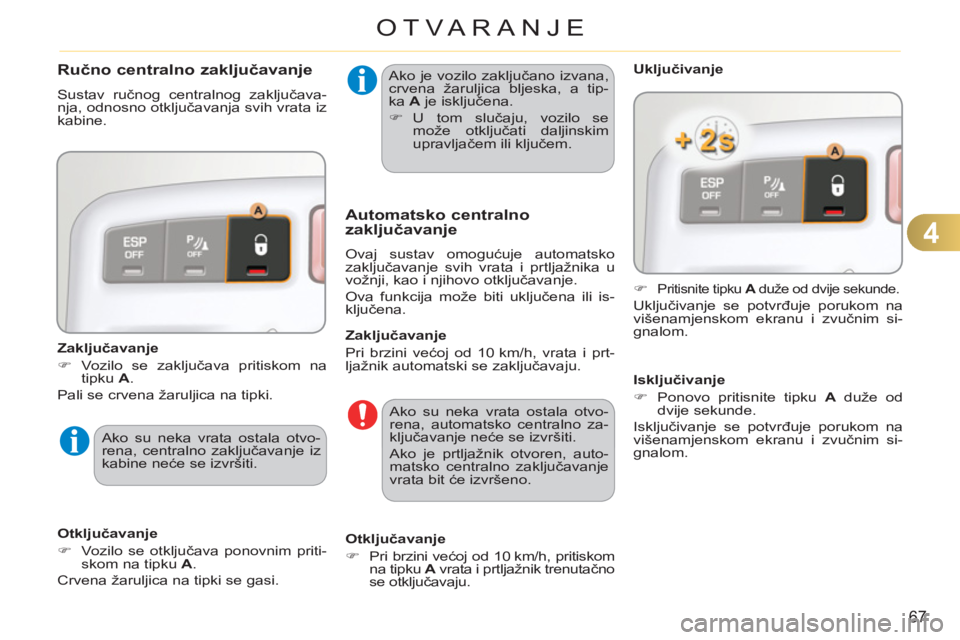

vrata bit će izvršeno. Ručno centralno zaključavanje

Sustav ručnog centralnog zaključava-
nja, odnosno otključavanja svih vrata iz
kabine.

Zaključavanje


)
Vozilo se zaključava pritiskom na
tipku A
.
Pali se crvena žaruljica na tipki.
Automatsko centralno
zaključavanje

Ovaj sustav omogućuje automatsko
zaključavanje svih vrata i prtljažnika u
vožnji, kao i njihovo otključavanje.
Ova funkcija može biti uključena ili is-
ključena.
Uključivanje


)

Pritisnite tipku A
duže od dvije sekunde.

Uključivanje se potvrđuje porukom na
višenamjenskom ekranu i zvučnim si-
gnalom.

Otključavanje


)
Pri brzini većoj od 10 km/h, pritiskom
na tipku A
vrata i prtljažnik trenutačno
se otključavaju.
Ako su neka vrata ostala otvo-
rena, centralno zaključavanje iz
kabine neće se izvršiti.

Otključavanje


)
Vozilo se otključava ponovnim priti-
skom na tipku A
.
Crvena žaruljica na tipki se gasi.
Zaključavanje
Pri brzini većoj od 10 km/h, vrata i prt-
ljažnik automatski se zaključavaju.

Isključivanje


)
Ponovo pritisnite tipku A
duže od
dvije sekunde.
Isključivanje se potvrđuje porukom na
višenamjenskom ekranu i zvučnim si-
gnalom.

4
68
OTVARANJE
Ručno zaključavanje i otključavanje

To je mogućnost mehaničkog zaklju-
čavanja i otključavanja vrata u slučaju
neispravnosti akumulatora ili centralnog
zaključavanja.


)
Umetnite ključ u šupljinu na boku vrata
i okrenite ga za osminu kruga
.

Otvaranje



)
Nakon otključavanja vozila daljin-
skim upravljačem ili ključem, po-
vucite ručicu i podignite poklopac
prtljažnika.

PRTLJAŽNIK



- uz pokrenut motor
, pali se
ova kontrolna žaruljica, uz
poruku koja se na nekoliko
sekundi pojavljuje na više-
namjenskom ekranu,

- u vožnji
(pri brzini većoj od 10 km/h),
pali se ova kontrolna žaruljica uz zvuč-
ni signal i poruku koja se na nekoliko
sekundi pojavljuje na višenamjenskom
ekranu.

Pomoćno otključavanje

To je naprava za mehaničko otključava-
nje prtljažnika u slučaju neispravnog aku-
mulatora ili centralnog zaključavanja.

Otključavanje


)
Preklopite stražnju klupu radi pristu-
pa do brave kroz unutrašnjost prt-
ljažnika.

)
Umetnite mali odvijač u otvor A
na
bravi i otključajte prtljažnik.


Zaključavanje vrata vozača


)
Umetnite ključ u bravu i okrenite ga
udesno.


Otključavanje vrata vozača


)
Umetnite ključ u bravu i okrenite ga
ulijevo.


Zaključavanje vrata suvozača i
stražnjih vrata
Otključavanje vrata suvozača i
stražnjih vrata


)
Povucite unutrašnju kvaku.


Zatvaranje



)
Poklopac prtljažnika spustite pomoću
unutrašnjeg rukohvata.

Ako poklopac prtljažnika nije dobro zatvoren:

U slučaju neispravnosti centralnog
zaključavanja, obavezno treba od-
spojiti akumulator za zaključavanje
prtljažnika, kako bi se osiguralo za-
ključavanje cijelog vozila.

4
69
OTVARANJE

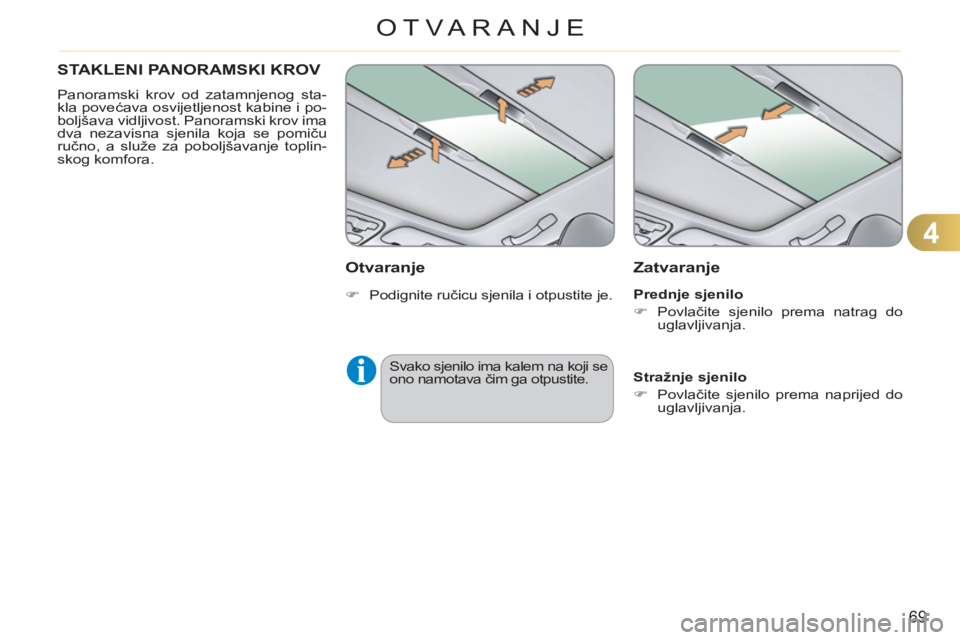

STAKLENI PANORAMSKI KROV
Panoramski krov od zatamnjenog sta-
kla povećava osvijetljenost kabine i po-
boljšava vidljivost. Panoramski krov ima
dva nezavisna sjenila koja se pomiču
ručno, a služe za poboljšavanje toplin-
skog komfora.

Zatvaranje


Stražnje sjenilo


)
Povlačite sjenilo prema naprijed do
uglavljivanja.


Prednje sjenilo


)
Povlačite sjenilo prema natrag do
uglavljivanja.

Otvaranje

Svako sjenilo ima kalem na koji se
ono namotava čim ga otpustite.

)
Podignite ručicu sjenila i otpustite je.

4
70
OTVARANJE
U spremnik je potrebno uliti više
od 5 litara kako bi mjerač goriva
registrirao novu količinu.
Ključ se ne može izvaditi iz brave
na čepu ako spremnik nije zatvo-
ren čepom.
Prilikom otvaranja čepa može
se čuti zvuk usisavanja zraka.
Taj podtlak je normalna pojava,
a nastaje zbog brtvljenja kruga
goriva.
SPREMNIK GORIVA

Zapremina spremnika: oko 50 litara
(benzin) ili 48 litara (dizel); (ovisno o
izvedbi: oko 30 litara (benzin ili dizel)).



Rezerva gorivaPun
jenje
Na naljepnici na unutrašnjoj strani po-
klopca spremnika goriva navedena je
vrsta goriva za motor vašeg vozila.

Kad se razina goriva u spre-
mniku spusti na rezervu, pali se
ova žaruljica na ploči s instru-
mentima. U trenutku prvog pa-
ljenja, u spremniku ima još oko
5 litara
goriva.
Obavezno dolijte goriva kako se spre-
mnik ne bi ispraznio.
Ako se spremnik potpuno isprazni (dizel),
pogledajte i poglavlje "Provjere". Spremnik napunite na siguran način:


)
obavezno ugasite motor,


)
otvorite poklopac spremnika goriva,

)
ključ umetnite u bravu na čepu i
okrenite ga ulijevo,

)
skinite čep i objesite ga na kukicu na
unutrašnjoj strani poklopca,

)
napunite spremnik, ali ne dalje od
trećeg prekida pištolja
, jer bi to
moglo uzrokovati neispravnosti.
Kad završite s punjenjem:


)
čep postavite na otvor spremnika,

)
ključ okrenite udesno i izvadite ga iz
čepa,

)
zatvorite poklopac.






Uz sustav Stop & Start, nikada
ne punite spremnik goriva kad
je motor u režimu STOP; obave-
zno ključem prekinite kontakt.
