2012 CITROEN C3 PICASSO Upute Za Rukovanje (in Croatian)

3
55
KOMFOR


)
Oslobodite naslon za ruku pritiskom
na tipku ispod njegovog prednjeg
kraja.

)
Postavite ga u najniži položaj.

)
Podižite ga korak po korak do željenog
položaja.
Za postavljanje naslona za ruku u verti-
kalni položaj, podignite ga i gurnite prema
natrag preko točke otpora.

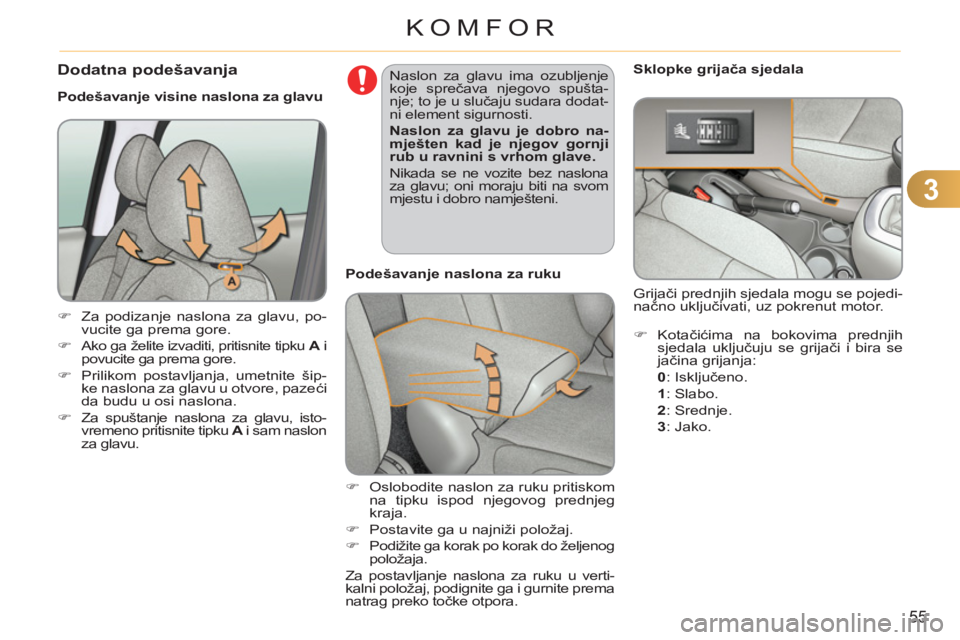

Podešavanje visine naslona za glavu


)
Za podizanje naslona za glavu, po-
vucite ga prema gore.

)
Ako ga želite izvaditi, pritisnite tipku A
i
povucite ga prema gore.

)
Prilikom postavljanja, umetnite šip-
ke naslona za glavu u otvore, pazeći
da budu u osi naslona.

)
Za spuštanje naslona za glavu, isto-
vremeno pritisnite tipku A
i sam naslon
za glavu. Naslon za glavu ima ozubljenje
koje sprečava njegovo spušta-
nje; to je u slučaju sudara dodat-
ni element sigurnosti.

Naslon za glavu je dobro na-
mješten kad je njegov gornji
rub u ravnini s vrhom glave.

Nikada se ne vozite bez naslona
za glavu; oni moraju biti na svom
mjestu i dobro namješteni.

Podešavanje naslona za ruku
Dodatna podešavanja










Sklopke grijača sjedala


)
Kotačićima na bokovima prednjih
sjedala uključuju se grijači i bira se
jačina grijanja:

0
: Isključeno.

1
: Slabo.

2
: Srednje.

3
: Jako.
Grijači prednjih sjedala mogu se pojedi-
načno uključivati, uz pokrenut motor.

3
56
KOMFOR

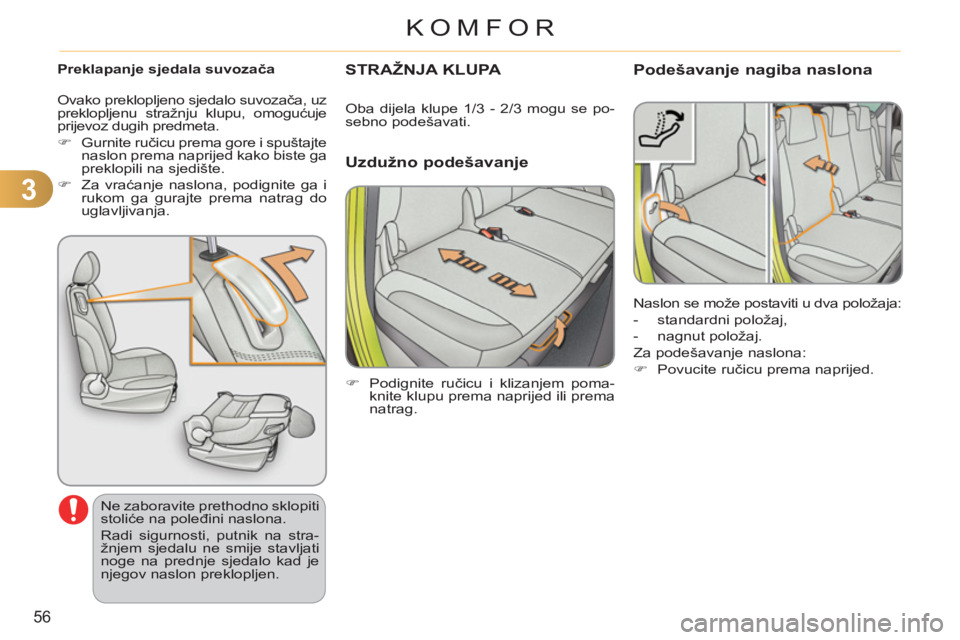

Preklapanje sjedala suvozača
Ne zaboravite prethodno sklopiti
stoliće na poleđini naslona.
Radi sigurnosti, putnik na stra-
žnjem sjedalu ne smije stavljati
noge na prednje sjedalo kad je
njegov naslon preklopljen.
Ovako preklopljeno sjedalo suvozača, uz
preklopljenu stražnju klupu, omogućuje
prijevoz dugih predmeta.


)
Gurnite ručicu prema gore i spuštajte
naslon prema naprijed kako biste ga
preklopili na sjedište.

)
Za vraćanje naslona, podignite ga i
rukom ga gurajte prema natrag do
uglavljivanja. STRAŽNJA KLUPA
Uzdužno podešavan
je
Podešavanje nagiba naslona



)
Podignite ručicu i klizanjem poma-
knite klupu prema naprijed ili prema
natrag.
Oba dijela klupe 1/3 - 2/3 mogu se po-
sebno podešavati.
Naslon se može postaviti u dva položaja:


- standardni položaj,

- nagnut položaj.
Za podešavanje naslona:


)
Povucite ručicu prema naprijed.

3
57
KOMFOR
Sklopljeni položaj


)
Po potrebi, primaknite odgovarajuće
prednje sjedalo.

)
Do kraja odmaknite sjedište klupe.

)
Spustite naslone za glavu.

)
Povucite ručicu A
za oslobađanje
naslona, koji se lako preklapa na
sjedište.
Klupa se sprema u podnicu i tako se
dobiva ravna i neprekinuta podnica.
Vraćanje naslona na njegovo mjesto:


)
Zakrenite naslon prema natrag do
uglavljivanja.

)
Postavite sjedište u željeni položaj.

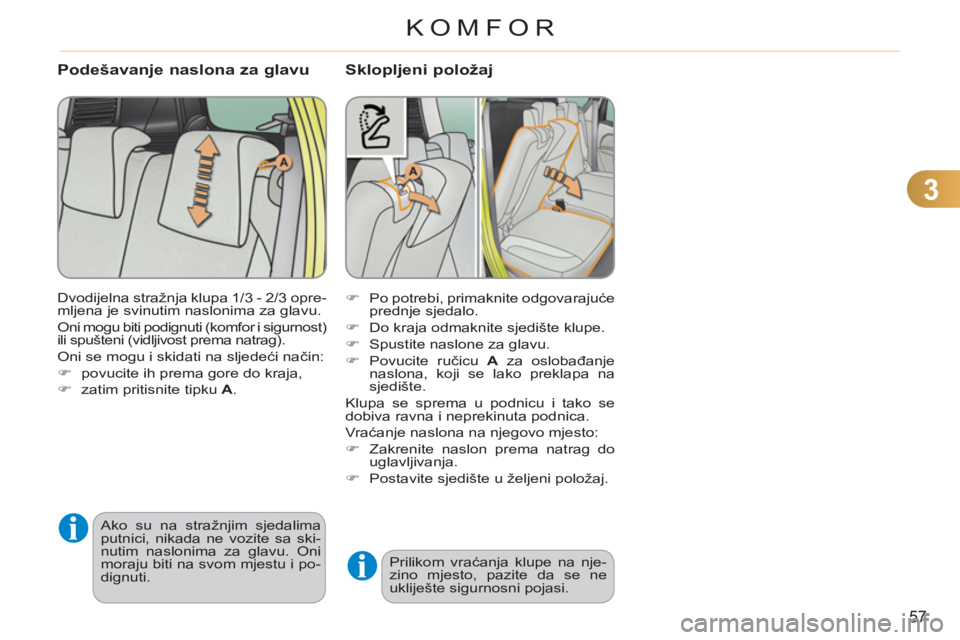

Podešavanje naslona za glavu

Dvodijelna stražnja klupa 1/3 - 2/3 opre-
mljena je svinutim naslonima za glavu.
Oni mogu biti podignuti (komfor i sigurnost)
ili spušteni (vidljivost prema natrag).
Oni se mogu i skidati na sljedeći način:


)
povucite ih prema gore do kraja,

)
zatim pritisnite tipku A
.
Ako su na stražnjim sjedalima
putnici, nikada ne vozite sa ski-
nutim naslonima za glavu. Oni
moraju biti na svom mjestu i po-
dignuti. Prilikom vraćanja klupe na nje-
zino mjesto, pazite da se ne
ukliješte sigurnosni pojasi.

3
KOMFOR
Ono što vidite u retrovizoru u
stvarnosti je puno bliže nego što
se čini.
O tome vodite računa kada pro-
cjenjujete udaljenost vozila koja
vam dolaze sa stražnje strane.

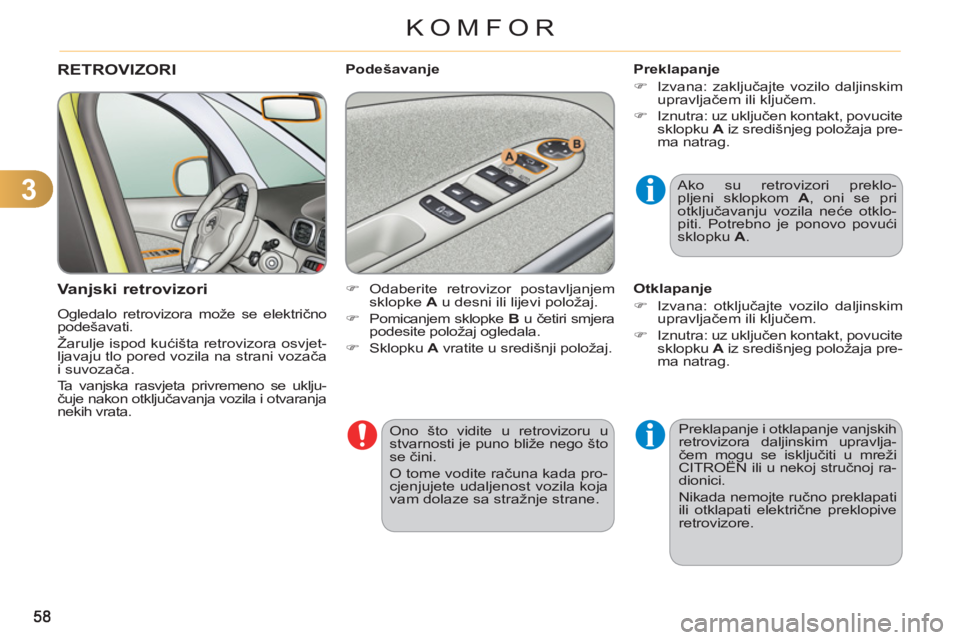

RETROVIZORI

Vanjski retrovizori

Ogledalo retrovizora može se električno
podešavati.
Žarulje ispod kućišta retrovizora osvjet-
ljavaju tlo pored vozila na strani vozača
i suvozača.
Ta vanjska rasvjeta privremeno se uklju-
čuje nakon otključavanja vozila i otvaranja
nekih vrata.

Preklapanje


)
Izvana: zaključajte vozilo daljinskim
upravljačem ili ključem.

)
Iznutra: uz uključen kontakt, povucite
sklopku A
iz središnjeg položaja pre-
ma natrag.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravlja-
čem mogu se isključiti u mreži
CITROËN ili u nekoj stručnoj ra-
dionici.
Nikada nemojte ručno preklapati
ili otklapati električne preklopive
retrovizore.

Podešavanje

Otklapanje


)
Izvana: otključajte vozilo daljinskim
upravljačem ili ključem.

)
Iznutra: uz uključen kontakt, povucite
sklopku A
iz središnjeg položaja pre-
ma natrag. Ako su retrovizori preklo-
pljeni sklopkom A
, oni se pri
otključavanju vozila neće otklo-
piti. Potrebno je ponovo povući
sklopku A

.


)
Odaberite retrovizor postavljanjem
sklopke A
u desni ili lijevi položaj.

)
Pomicanjem sklopke B
u četiri smjera
podesite položaj ogledala.

)
Sklopku A
vratite u središnji položaj.

3
59
KOMFOR

Podešavanje


)
Namjestite retrovizor tako da ogle-
dalo bude u "dnevnom" položaju.

Retrovizore tako namjestite da
"mrtvi kut" bude što manji.






Retrovizor ima mogućnost zaštite od
noćnog zasljepljivanja.

Položaj dan/noć


)
Povlačenjem jezičca ogledalo se
postavlja u položaj za "noć", protiv
zasljepljivanja.

)
Guranjem jezičca ogledalo se po-
stavlja u normalan položaj za "dan".

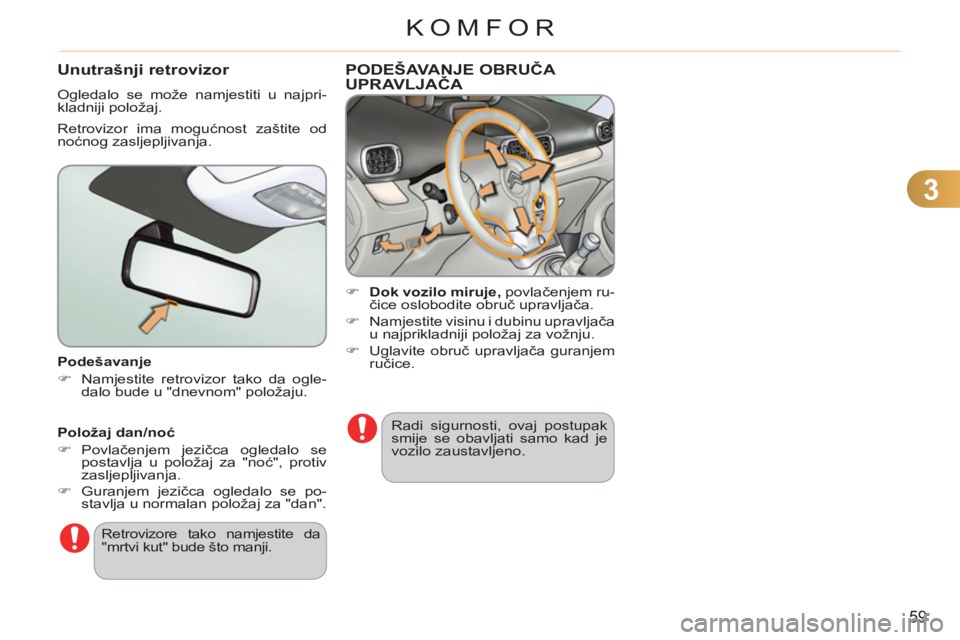

Unutrašnji retrovizor

Ogledalo se može namjestiti u najpri-
kladniji položaj.
PODEŠAVANJE OBRUČA UPRAVLJAČA




)
Dok vozilo miruje,
povlačenjem ru-
čice oslobodite obruč upravljača.

)
Namjestite visinu i dubinu upravljača
u najprikladniji položaj za vožnju.

)
Uglavite obruč upravljača guranjem
ručice.
Radi sigurnosti, ovaj postupak
smije se obavljati samo kad je
vozilo zaustavljeno.

4
60
OTVARANJE

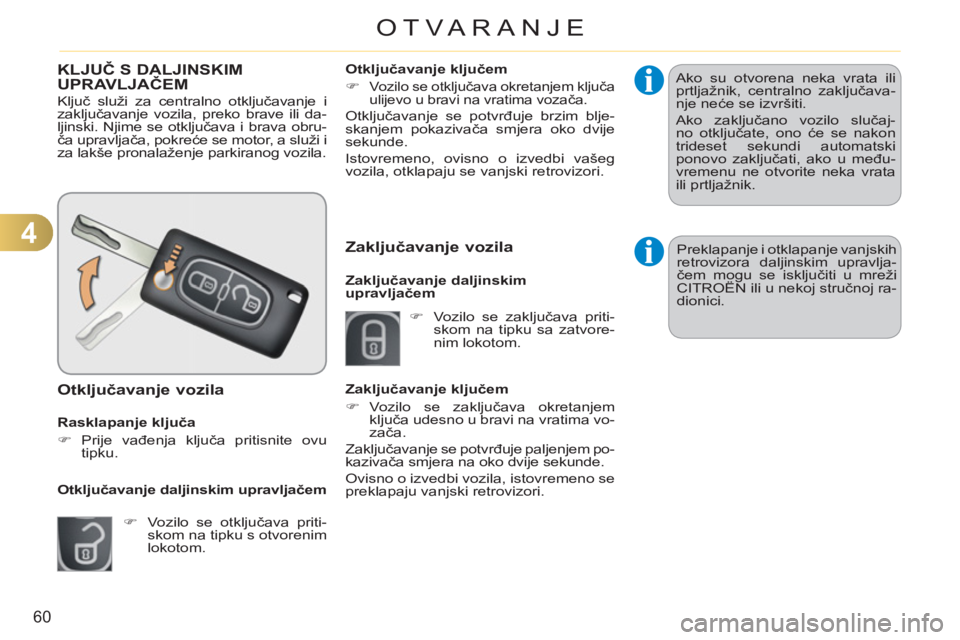

KLJUČ S DALJINSKIM UPRAVLJAČEM

Ključ služi za centralno otključavanje i
zaključavanje vozila, preko brave ili da-
ljinski. Njime se otključava i brava obru-
ča upravljača, pokreće se motor, a služi i
za lakše pronalaženje parkiranog vozila.

Rasklapanje ključa


)
Prije vađenja ključa pritisnite ovu
tipku.



Otključavanje vozila



)
Vozilo se otključava priti-
skom na tipku s otvorenim
lokotom.

Otključavanje ključem


)

Vozilo se otključava okretanjem ključa
ulijevo u bravi na vratima vozača.

Otključavanje se potvrđuje brzim blje-
skanjem pokazivača smjera oko dvije
sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, otklapaju se vanjski retrovizori.


Otključavanje daljinskim upravljačem
Zaključavanje vozila



)
Vozilo se zaključava priti-
skom na tipku sa zatvore-
nim lokotom.


Zaključavanje ključem


)
Vozilo se zaključava okretanjem
ključa udesno u bravi na vratima vo-
zača.
Zaključavanje se potvrđuje paljenjem po-
kazivača smjera na oko dvije sekunde.
Ovisno o izvedbi vozila, istovremeno se
preklapaju vanjski retrovizori.
Zaključavanje daljinskim
upravljačem Ako su otvorena neka vrata ili
prtljažnik, centralno zaključava-
nje neće se izvršiti.
Ako zaključano vozilo slučaj-
no otključate, ono će se nakon
trideset sekundi automatski
ponovo zaključati, ako u među-
vremenu ne otvorite neka vrata
ili prtljažnik.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravlja-
čem mogu se isključiti u mreži
CITROËN ili u nekoj stručnoj ra-
dionici.

4
61
OTVARANJE

Pronalaženje vozila

)

Pritiskom na tipku sa zatvorenim lo-
kotom lakše ćete pronaći vozilo na
parkiralištu.
Pritom se na nekoliko sekunda pale
stropna svjetla i bljeskaju pokazivači
smjera.
Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s poseb-
nim kodom. Nakon uključivanja kontakta,
taj kod mora biti prepoznat kako bi se odo-
brilo pokretanje motora.
Sustav kodiranog pokretanja blokira
sustav kontrole motora nekoliko trenu-
taka nakon prekida kontakta i tako one-
mogućuje pokretanje motora u slučaju
provale.
U slučaju neispravnosti, pali
se ova žaruljica, oglašava
se zvučni signal i prikazuje
se poruka na ekranu.
U tom slučaju, vozilo se ne može po-
krenuti; obratite se što prije mreži
CITROËN.
Dobro čuvajte naljepnicu priloženu klju-
čevima koje ste dobili s vozilom.

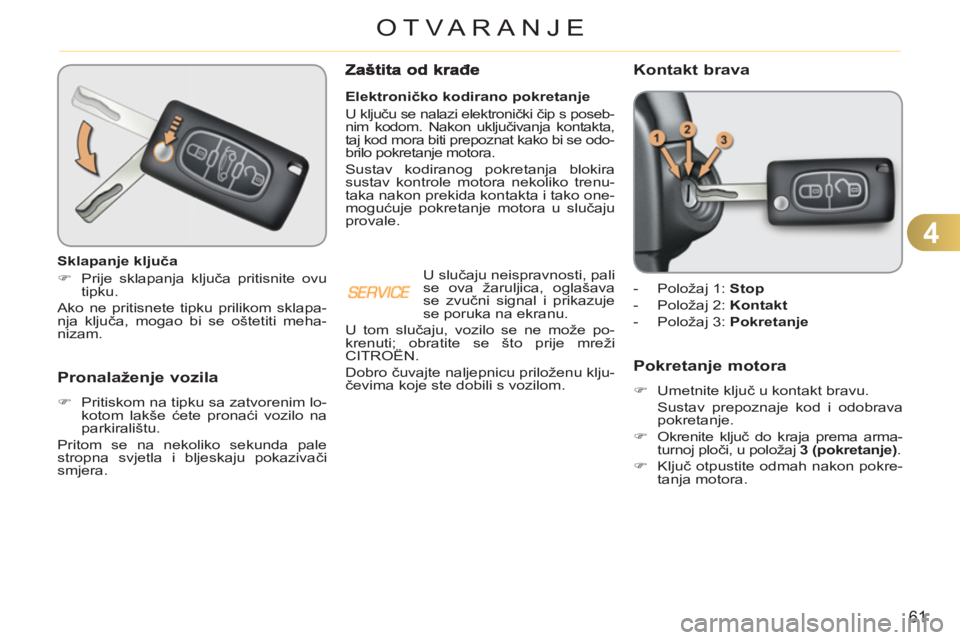

Sklapanje ključa


)
Prije sklapanja ključa pritisnite ovu
tipku.
Ako ne pritisnete tipku prilikom sklapa-
nja ključa, mogao bi se oštetiti meha-
nizam.

Kontakt brava



- Položaj 1: Stop


- Položaj 2: Kontakt


- Položaj 3: Pokretanje





Pokretanje motora





)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.

)
Okrenite ključ do kraja prema arma-
turnoj ploči, u položaj 3 (pokretanje).

)
Ključ otpustite odmah nakon pokre-
tanja motora.

4
62
OTVARANJE

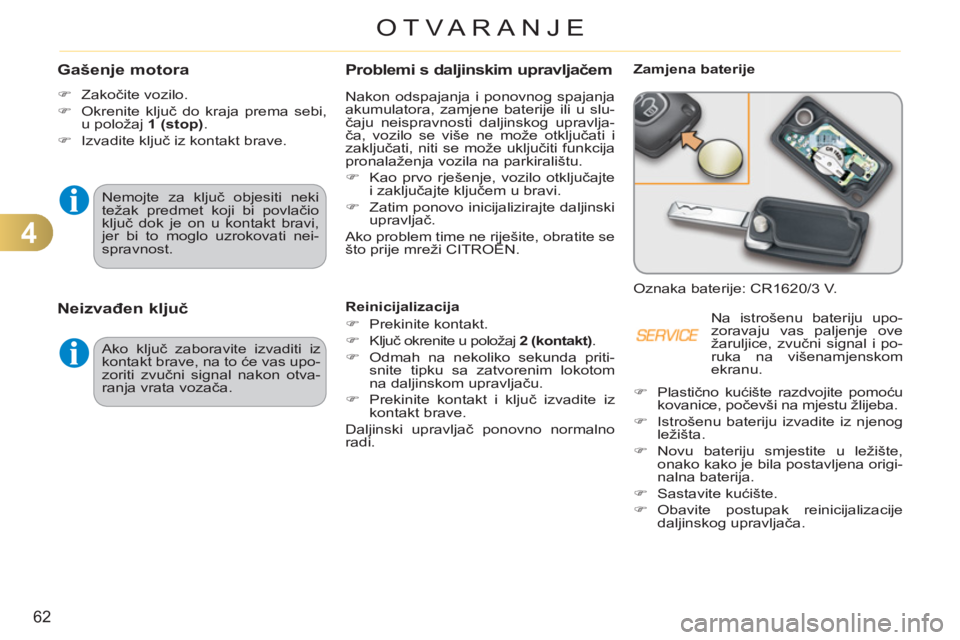

Problemi s daljinskim upravljačem

Nakon odspajanja i ponovnog spajanja
akumulatora, zamjene baterije ili u slu-
čaju neispravnosti daljinskog upravlja-
ča, vozilo se više ne može otključati i
zaključati, niti se može uključiti funkcija
pronalaženja vozila na parkiralištu.


)
Kao prvo rješenje, vozilo otključajte
i zaključajte ključem u bravi.

)
Zatim ponovo inicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite se
što prije mreži CITROËN.
Zamjena baterije
Oznaka baterije: CR1620/3 V.

Reinicijalizacija


)
Prekinite kontakt.

)
Ključ okrenite u položaj 2 (kontakt)
.

)
Odmah na nekoliko sekunda priti-
snite tipku sa zatvorenim lokotom
na daljinskom upravljaču.

)
Prekinite kontakt i ključ izvadite iz
kontakt brave.
Daljinski upravljač ponovno normalno
radi. Na istrošenu bateriju upo-
zoravaju vas paljenje ove
žaruljice, zvučni signal i po-
ruka na višenamjenskom
ekranu.

Neizvađen ključ

Ako ključ zaboravite izvaditi iz
kontakt brave, na to će vas upo-
zoriti zvučni signal nakon otva-
ranja vrata vozača.



Gašenje motora



)
Zakočite vozilo.

)
Okrenite ključ do kraja prema sebi,
u položaj 1 (stop)
.

)
Izvadite ključ iz kontakt brave.
Nemojte za ključ objesiti neki
težak predmet koji bi povlačio
ključ dok je on u kontakt bravi,
jer bi to moglo uzrokovati nei-
spravnost.


)
Plastično kućište razdvojite pomoću
kovanice, počevši na mjestu žlijeba.

)
Istrošenu bateriju izvadite iz njenog
ležišta.

)
Novu bateriju smjestite u ležište,
onako kako je bila postavljena origi-
nalna baterija.

)
Sastavite kućište.

)
Obavite postupak reinicijalizacije
daljinskog upravljača.
