2012 CITROEN C3 PICASSO Upute Za Rukovanje (in Croatian)

11
PRAKTIČNE INFORMACIJE

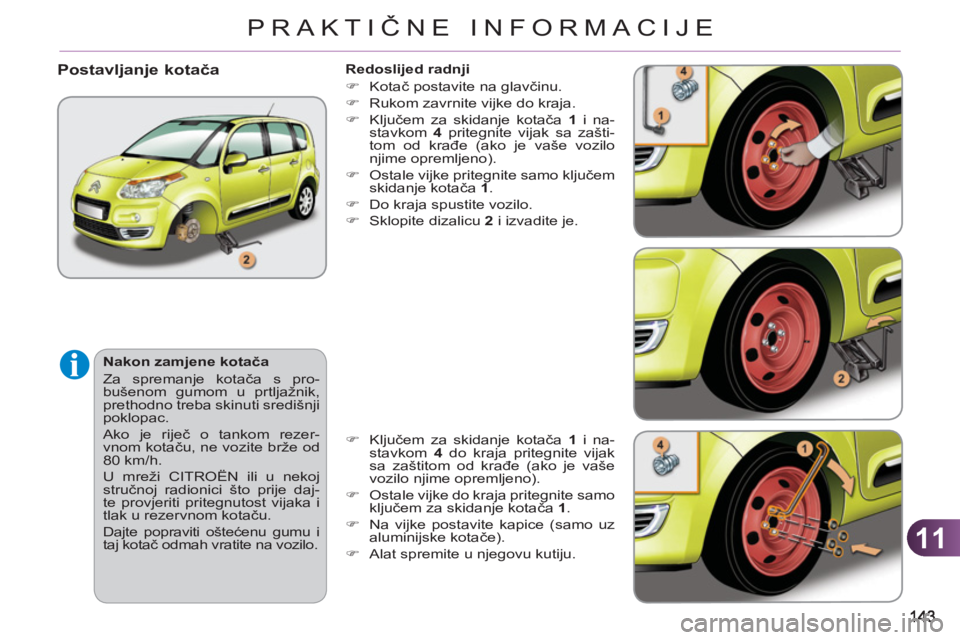

Redoslijed radnji


)
Kotač postavite na glavčinu.

)
Rukom zavrnite vijke do kraja.

)
Ključem za skidanje kotača 1
i na-
stavkom 4
pritegnite vijak sa zašti-
tom od krađe (ako je vaše vozilo
njime opremljeno).

)
Ostale vijke pritegnite samo ključem
skidanje kotača 1
.

)
Do kraja spustite vozilo.

)
Sklopite dizalicu 2
i izvadite je.

Nakon zamjene kotača
Za spremanje kotača s pro-
bušenom gumom u prtljažnik,
prethodno treba skinuti središnji
poklopac.
Ako je riječ o tankom rezer-
vnom kotaču, ne vozite brže od
80 km/h.
U mreži CITROËN ili u nekoj
stručnoj radionici što prije daj-
te provjeriti pritegnutost vijaka i
tlak u rezervnom kotaču.
Dajte popraviti oštećenu gumu i
taj kotač odmah vratite na vozilo.

Postavljanje kotača


)
Ključem za skidanje kotača 1
i na-
stavkom 4
do kraja pritegnite vijak
sa zaštitom od krađe (ako je vaše
vozilo njime opremljeno).

)
Ostale vijke do kraja pritegnite samo
ključem za skidanje kotača 1
.

)
Na vijke postavite kapice (samo uz
aluminijske kotače).

)
Alat spremite u njegovu kutiju.

11
144
PRAKTIČNE INFORMACIJE

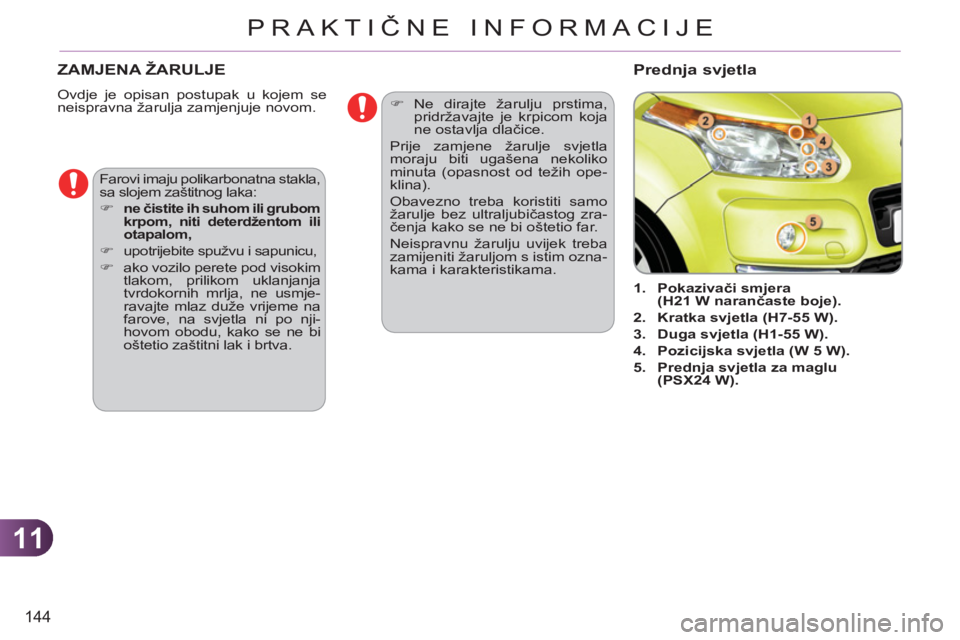

ZAMJENA ŽARULJE
Ovdje je opisan postupak u kojem se
neispravna žarulja zamjenjuje novom.



1.
Pokazivači smjera
(H21 W narančaste boje).


2.
Kratka svjetla (H7-55 W).


3.
Duga svjetla (H1-55 W).


4.
Pozicijska svjetla (W 5 W).


5.
Prednja svjetla za maglu
(PSX24 W).


Farovi imaju polikarbonatna stakla,
sa slojem zaštitnog laka:


)

ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,


)
upotrijebite spužvu i sapunicu,

)
ako vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmje-
ravajte mlaz duže vrijeme na
farove, na svjetla ni po nji-
hovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.


Prednja svjetla




)
Ne dirajte žarulju prstima,
pridržavajte je krpicom koja
ne ostavlja dlačice.
Prije zamjene žarulje svjetla
moraju biti ugašena nekoliko
minuta (opasnost od težih ope-
klina).
Obavezno treba koristiti samo
žarulje bez ultraljubičastog zra-
čenja kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim ozna-
kama i karakteristikama.

11
145
PRAKTIČNE INFORMACIJE

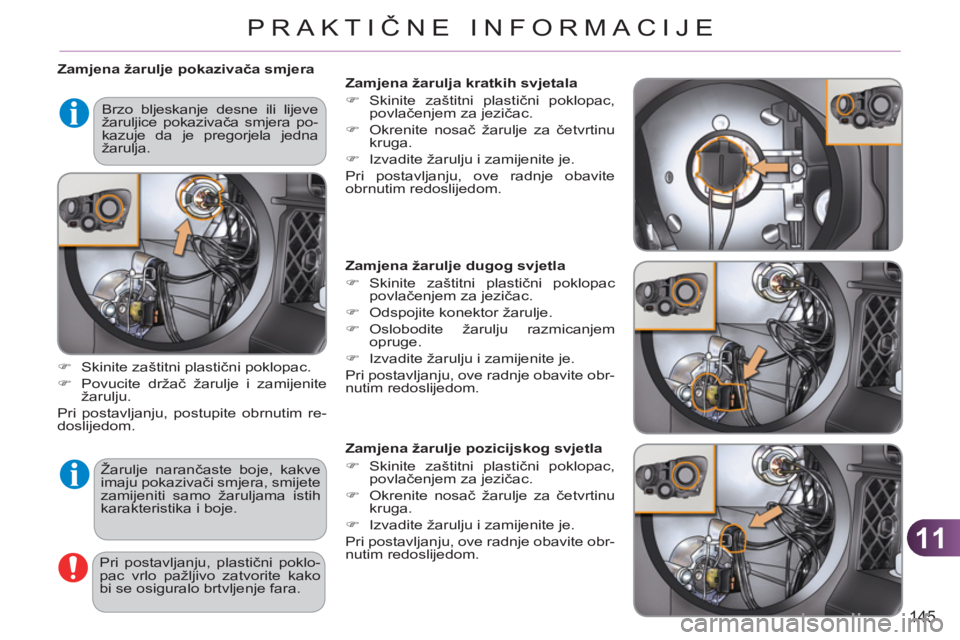

Zamjena žarulje pokazivača smjera
Žarulje narančaste boje, kakve
imaju pokazivači smjera, smijete
zamijeniti samo žaruljama istih
karakteristika i boje.

)
Skinite zaštitni plastični poklopac.

)
Povucite držač žarulje i zamijenite
žarulju.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Pri postavljanju, plastični poklo-
pac vrlo pažljivo zatvorite kako
bi se osiguralo brtvljenje fara.
Brzo bljeskanje desne ili lijeve
žaruljice pokazivača smjera po-
kazuje da je pregorjela jedna
žarulja.













Zamjena žarulje dugog svjetla


)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.

)
Odspojite konektor žarulje.

)
Oslobodite žarulju razmicanjem
opruge.

)
Izvadite žarulju i zamijenite je.
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.

Zamjena žarulje pozicijskog svjetla


)
Skinite zaštitni plastični poklopac,
povlačenjem za jezičac.

)
Okrenite nosač žarulje za četvrtinu
kruga.

)
Izvadite žarulju i zamijenite je.
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.






Zamjena žarulja kratkih svjetala


)
Skinite zaštitni plastični poklopac,
povlačenjem za jezičac.

)
Okrenite nosač žarulje za četvrtinu
kruga.

)
Izvadite žarulju i zamijenite je.
Pri postavljanju, ove radnje obavite
obrnutim redoslijedom.

11
146
PRAKTIČNE INFORMACIJE

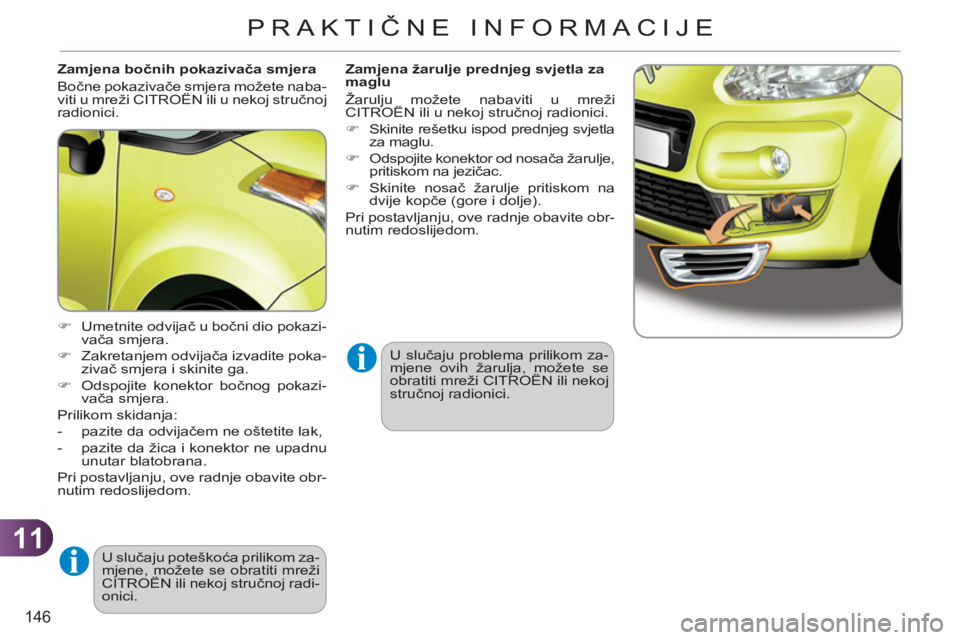

Zamjena bočnih pokazivača smjera
Bočne pokazivače smjera možete naba-
viti u mreži CITROËN ili u nekoj stručnoj
radionici.


)
Umetnite odvijač u bočni dio pokazi-
vača smjera.

)
Zakretanjem odvijača izvadite poka-
zivač smjera i skinite ga.

)
Odspojite konektor bočnog pokazi-
vača smjera.
Prilikom skidanja:


- pazite da odvijačem ne oštetite lak,

- pazite da žica i konektor ne upadnu
unutar blatobrana.
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.
U slučaju poteškoća prilikom za-
mjene, možete se obratiti mreži
CITROËN ili nekoj stručnoj radi-
onici.







Zamjena žarulje prednjeg svjetla za
maglu
Žarulju možete nabaviti u mreži
CITROËN ili u nekoj stručnoj radionici.


)
Skinite rešetku ispod prednjeg svjetla
za maglu.

)
Odspojite konektor od nosača žarulje,
pritiskom na jezičac.

)
Skinite nosač žarulje pritiskom na
dvije kopče (gore i dolje).
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.
U slučaju problema prilikom za-
mjene ovih žarulja, možete se
obratiti mreži CITROËN ili nekoj
stručnoj radionici.

11
147
PRAKTIČNE INFORMACIJE

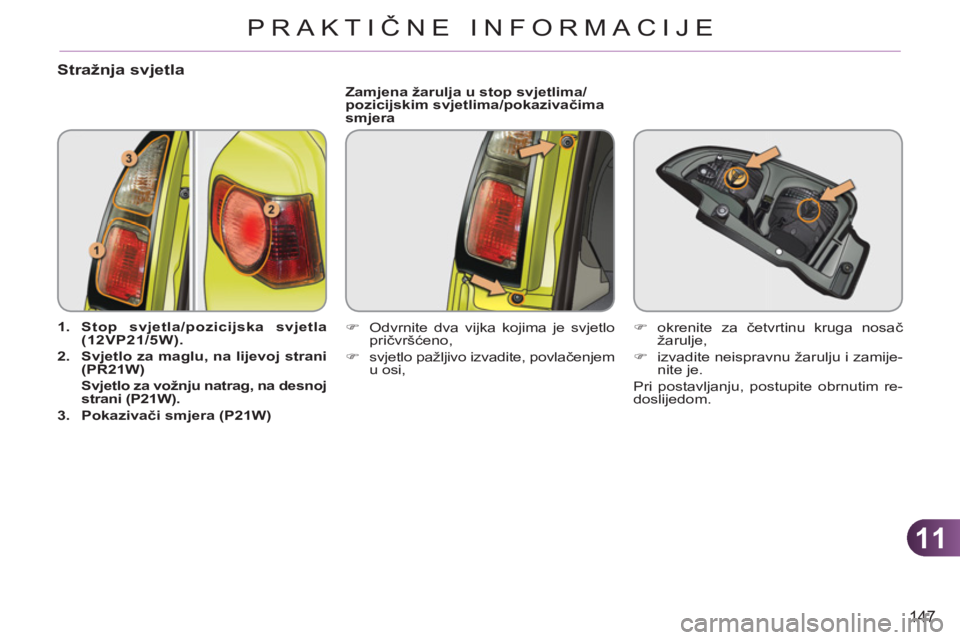

Stražnja svjetla


1.
Stop svjetla/pozicijska svjetla
(12VP21/5W).

2.
Svjetlo za maglu, na lijevoj strani
(PR21W)

Svjetlo za vožnju natrag, na desnoj
strani (P21W).

3.
Pokazivači smjera (P21W)


Zamjena žarulja u stop svjetlima/
pozicijskim svjetlima/pokazivačima
smjera


)
Odvrnite dva vijka kojima je svjetlo
pričvršćeno,

)
svjetlo pažljivo izvadite, povlačenjem
u osi,
)
okrenite za četvrtinu kruga nosač
žarulje,

)
izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.

11
148
PRAKTIČNE INFORMACIJE

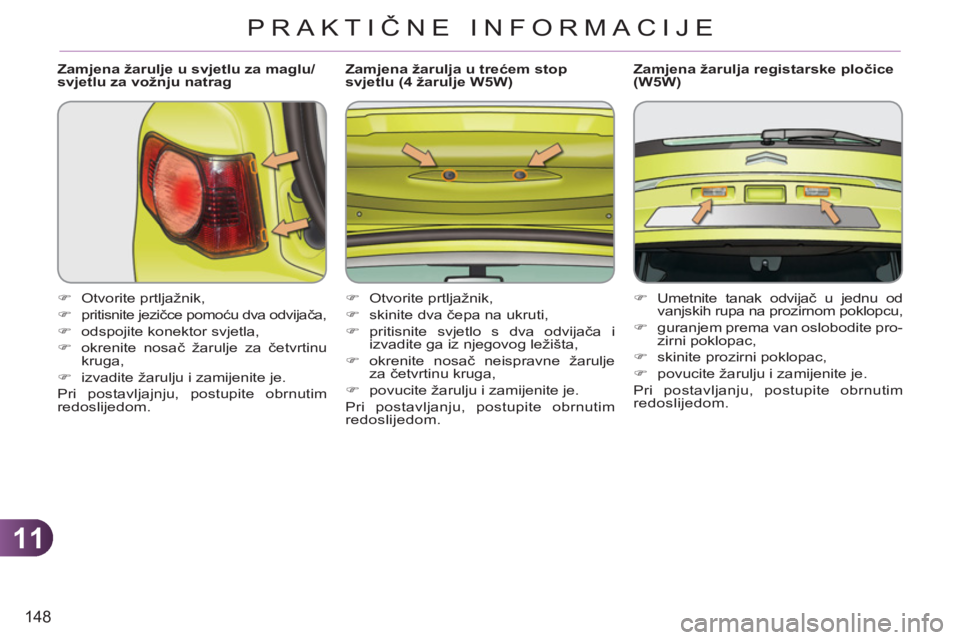

Zamjena žarulje u svjetlu za maglu/
svjetlu za vožnju natrag


)
Otvorite prtljažnik,

)
pritisnite jezičce pomoću dva odvijača,

)
odspojite konektor svjetla,

)
okrenite nosač žarulje za četvrtinu
kruga,

)
izvadite žarulju i zamijenite je.
Pri postavljajnju, postupite obrnutim
redoslijedom.
Zamjena žarulja u trećem stop
svjetlu (4 žarulje W5W)


)
Otvorite prtljažnik,

)
skinite dva čepa na ukruti,

)
pritisnite svjetlo s dva odvijača i
izvadite ga iz njegovog ležišta,

)
okrenite nosač neispravne žarulje
za četvrtinu kruga,

)
povucite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulja registarske pločice
(W5W)


)
Umetnite tanak odvijač u jednu od
vanjskih rupa na prozirnom poklopcu,

)
guranjem prema van oslobodite pro-
zirni poklopac,

)
skinite prozirni poklopac,

)
povucite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.

11
PRAKTIČNE INFORMACIJE

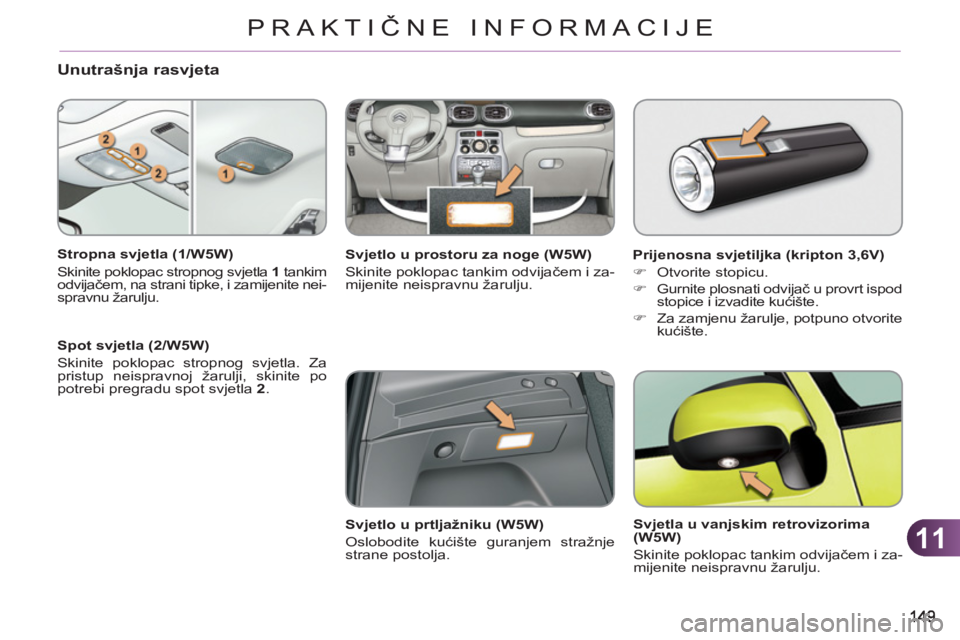

Unutrašnja rasvjeta

Stropna svjetla (1/W5W)
Skinite poklopac stropnog svjetla 1
tankim
odvijačem, na strani tipke, i zamijenite nei-
spravnu žarulju.

Spot svjetla (2/W5W)
Skinite poklopac stropnog svjetla. Za
pristup neispravnoj žarulji, skinite po
potrebi pregradu spot svjetla 2
.
Svjetlo u prostoru za noge (W5W)
Skinite poklopac tankim odvijačem i za-
mijenite neispravnu žarulju.

Svjetlo u prtljažniku (W5W)
Oslobodite kućište guranjem stražnje
strane postolja.
Prijenosna svjetiljka (kripton 3,6V)


)
Otvorite stopicu.

)
Gurnite plosnati odvijač u provrt ispod
stopice i izvadite kućište.

)
Za zamjenu žarulje, potpuno otvorite
kućište.


Svjetla u vanjskim retrovizorima
(W5W)
Skinite poklopac tankim odvijačem i za-
mijenite neispravnu žarulju.

11
