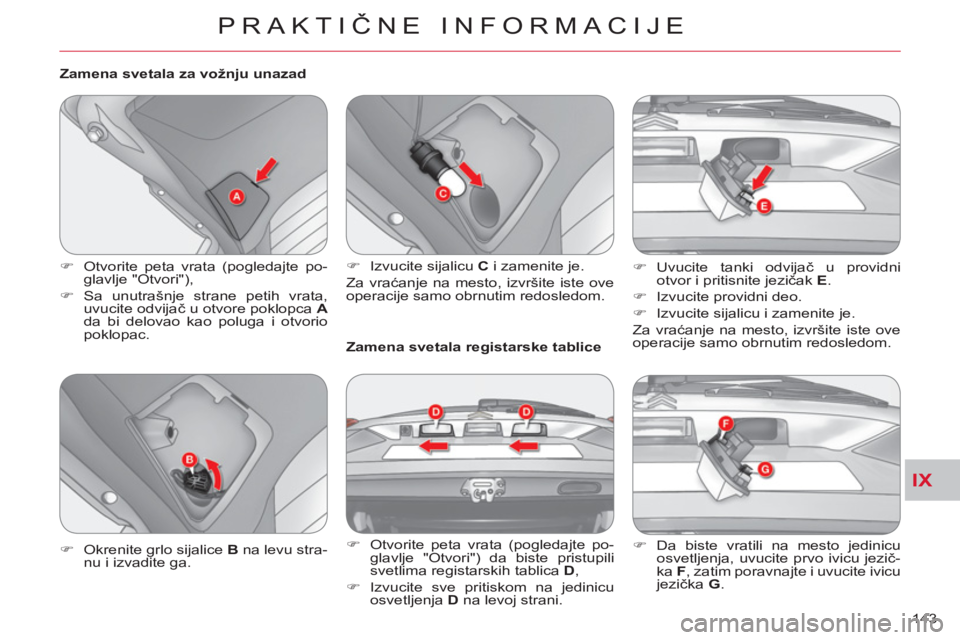

Zamena svetala za vožnju unazad


)
Otvorite peta vrata (pogledajte po-
glavlje "Otvori"),

)
Sa unutrašnje strane petih vrata,
uvucite odvijač u otvore poklopca A

da bi delovao kao poluga i otvorio
poklopac.

Zamena svetala registarske tablice


)
Otvorite peta vrata (pogledajte po-
glavlje "Otvori") da biste pristupili
svetlima registarskih tablica D
,

)
Izvucite sve pritiskom na jedinicu
osvetljenja D
na levoj strani.
)
Okrenite grlo sijalice B
na levu stra-
nu i izvadite ga.
)
Izvucite sijalicu C
i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.
)
Uvucite tanki odvijač u providni
otvor i pritisnite jezičak E
.

)
Izvucite providni deo.

)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.


)
Da biste vratili na mesto jedinicu
osvetljenja, uvucite prvo ivicu jezič-
ka F
, zatim poravnajte i uvucite ivicu
jezička G
.

IX
PRAKTIČNE INFORMACIJE
144
Zamena svetala za maglu


)
Otvorite peta vrata i zadnji unutrašnji
kapak (pogledajte poglavlje "Otvori")
i oborite masku A
.

)
Izvucite 4 kopče B
pomoću odvijača
i oslobodite masku svetala.

)
Izvucite vijke C
i izvucite jedinicu
osvetljenja.
)
Okrenite na levu stranu sklop grla i
sijalicu D
.

)
Izvucite svetlo.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.


)
Prilikom vraćanja na mesto jedinice
osvetljenja, postavite kopče E
u istu
ravan sa otvorima koji se nalaze na
karoseriji.

IX
PRAKTIČNE INFORMACIJE
145
UNUTRAŠNJE SIJALICE

Predn
je i zadnje plafonjere



)
Skinite pomoću odvrtača poklopac sa plafonjere.

)
Povucite sijalicu pritiskajući jezičak A
.
Za vraćanje maske izravnjajte kukice na otvorima koje se nalaze u karoseriji vozila.
Osvetljenje kutije za rukavice



)
Okrenite ručicu B
u suprotnom
smeru od kretanja kazaljke na satu i
povucite je.

)
Izvucite sijalicu.

Donje osvetljenje



)
Ubacite odvrtač da skinete masku
sa osvetljenja.

)
Povucite sijalicu.

IX
!
PRAKTIČNE INFORMACIJE
146
ZAMENA OSIGURAČA
Zamena osigurača

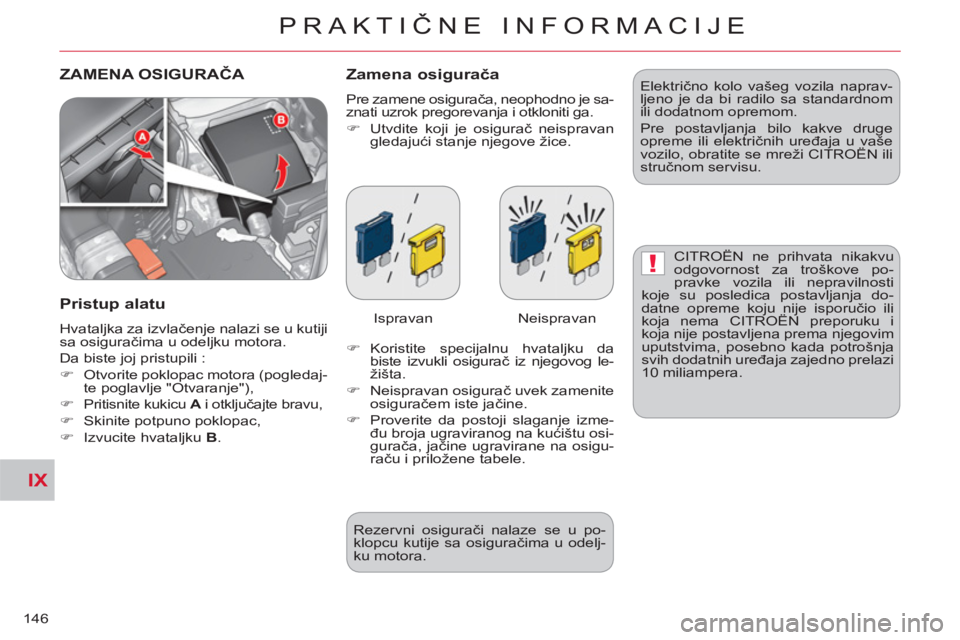

Pre zamene osigurača, neophodno je sa-
znati uzrok pregorevanja i otkloniti ga.


)
Utvdite koji je osigurač neispravan
gledajući stanje njegove žice.


Pristup alatu

Hvataljka za izvlačenje nalazi se u kutiji
sa osiguračima u odeljku motora.
Da biste joj pristupili :


)
Otvorite poklopac motora (pogledaj-
te poglavlje "Otvaranje"),

)
Pritisnite kukicu A
i otključajte bravu,

)
Skinite potpuno poklopac,

)
Izvucite hvataljku B
.
Ispravan Neispravan


)
Koristite specijalnu hvataljku da
biste izvukli osigurač iz njegovog le-
žišta.

)
Neispravan osigurač uvek zamenite
osiguračem iste jačine.

)
Proverite da postoji slaganje izme-
đu broja ugraviranog na kućištu osi-
gurača, jačine ugravirane na osigu-
raču i priložene tabele.
Rezervni osigurači nalaze se u po-
klopcu kutije sa osiguračima u odelj-
ku motora. Električno kolo vašeg vozila naprav-
ljeno je da bi radilo sa standardnom
ili dodatnom opremom.
Pre postavljanja bilo kakve druge
opreme ili električnih uređaja u vaše
vozilo, obratite se mreži CITROËN ili
stručnom servisu.
CITROËN ne prihvata nikakvu
odgovornost za troškove po-
pravke vozila ili nepravilnosti
koje su posledica postavljanja do-
datne opreme koju nije isporučio ili
koja nema CITROËN preporuku i
koja nije postavljena prema njegovim
uputstvima, posebno kada potrošnja
svih dodatnih uređaja zajedno prelazi
10 miliampera.

IX
PRAKTIČNE INFORMACIJE
147

Osigurači na komandnoj tabli

Kutije sa osiguračima se nalaze u do-
njem delu komandne table iza zatvore-
ne pregrade (na levoj strani).

Pristup osiguračima


)
Otvorite poklopac A
,

)
Povucite ga ka vama da biste ga
izvukli,

)
Zamenite osigurač (pogledajte od-
govarajući paragraf).



Osigurač br.




Jačina



Namena




1



*

30 A

Grejanje.


2



15 A

Stop svetla, treće stop svetlo, BSI.


3



10 A

Zadnja svetla za maglu.


4



30 A

Prednji brisač i prskalica za stakla.


5



10 A

Dijagnostička utičnica.


6



20 A

Centralno zaključavanje, spoljašnji retrovizori.


7



15 A

Autoradio, telematika, višenamenski ekran, set za
slobodne ruke.


8



7,5 A

Ključ sa daljinskim upravljačem, računar klima
uređaja, instrument tabla, poluga sa komandama,
komande ispod volana.


9



15 A

Višenamenski ekran, instrument tabla.


10



15 A

BSI.


11



15 A

Zadnji brisač.


12



7,5 A

Instrument tabla, računar 4 pogonska
točka, fasada klima uređaja, računar ABS-a,
višenamenski ekran, automatsko podešavanje
farova, grejači sedišta, računar vazdušnih jastuka,
senzor ugla volana, šiber, odmrzavanje zadnjeg
stakla, daljinska komanda.


13


-
Ne koristi se.


14



10 A

Uređaj protiv krađe.


15



20 A

Šiber.


16



10 A

Spoljašnji retrovizori, autoradio, telematska oprema.

IX
!
PRAKTIČNE INFORMACIJE
148

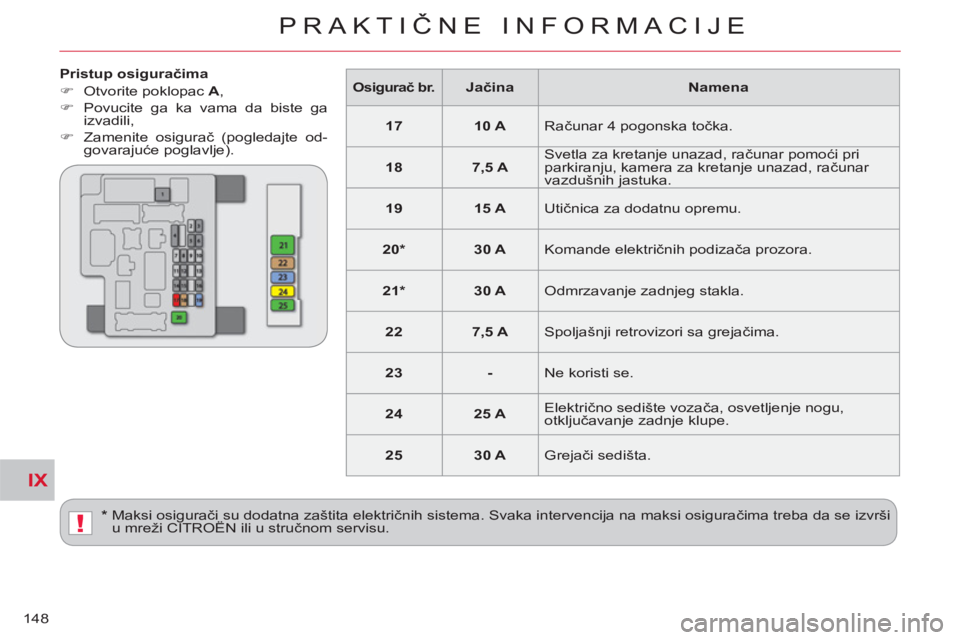

Pristup osiguračima


)
Otvorite poklopac A
,

)
Povucite ga ka vama da biste ga
izvadili,

)
Zamenite osigurač (pogledajte od-
govarajuće poglavlje).

*
Maksi osigurači su dodatna zaštita električnih sistema. Svaka intervencija na maksi osiguračima treba da se izvrši
u mreži CITROËN ili u stručnom servisu.



Osigurač br.




Jačina



Namena




17



10 A

Računar 4 pogonska točka.


18



7,5 A

Svetla za kretanje unazad, računar pomoći pri
parkiranju, kamera za kretanje unazad, računar
vazdušnih jastuka.


19



15 A

Utičnica za dodatnu opremu.


20

*



30 A

Komande električnih podizača prozora.


21

*



30 A

Odmrzavanje zadnjeg stakla.


22



7,5 A

Spoljašnji retrovizori sa grejačima.


23



-

Ne koristi se.


24



25 A

Električno sedište vozača, osvetljenje nogu,
otključavanje zadnje klupe.


25



30 A

Grejači sedišta.

IX
PRAKTIČNE INFORMACIJE
149

Osigurači u odeljku motora

Kutija sa osiguračima smeštena je u odeljak motora pored
akumulatora (na levoj strani).

Pristup osiguračima


)

Otvaranje poklopca motora (pogledajte poglavlje "Otvaranje"),

)
Pritisnite kukicu A
da biste otključali bravu,

)
Potpuno skinite poklopac,

)
Zamenite osigurač (pogledati odgovarajuće poglavlje),

)
Nakon intervencije, vrlo pažljivo zatvorite poklopac da bi-
ste obezbedili zaptivenost kutije sa osiguračima.



Osigurač br.




Jačina



Namena




1



15 A

Prednja svetla za maglu.


2



7 A

Računar motora 2,4 litara 16V.


3



20 A

Računar automatskog
menjača CVT, relej komande
automatskog menjača CVT.


4



10 A

Sirena.


5



7,5 A

Alternator 2,4 litara 16V.


6



20 A

Pranje farova.


7



10 A

Klima uređaj.


8



15 A

Računar motora 2,4 litara 16V.


9



-

Ne koristi se.


10



15 A

Odmrzavanje brisača.


11



-

Ne koristi se.


12



-

Ne koristi se.


13



-

Ne koristi se.



14



10 A

Levo dugo svetlo.


15



10 A

Desno dugo svetlo.


16



20 A

Levo oboreno svetlo (ksenon).


17



20 A

Desno oboreno svetlo (ksenon).


18



1

0 A

Levo oboreno svetlo, manuelno i
automatsko podešavanje farova.


19



10 A

Desno oboreno svetlo.


20



-

Ne koristi se.


21



10 A

Bobine paljenja.

IX
!
PRAKTIČNE INFORMACIJE
150

Rezervni osigurači
Rezervni osigurači nalaze se ispod poklopca kutije sa osigu-
račima u odeljku motora.
Na poklopcu se ne nalaze rezervni osigurači jačine
7,5 A, 25 A ili 30 A. Ako pregori neki od ovih osigurača,
zamenite ga sledećim osiguračima :
Osigurač od 7,5 A
mora se zameniti rezervnim osigu-
račem od10 A
, osigurač jačine 25 A
osiguračem od
20 A,
a osigurač od 30 A
osiguračem audio sistema
(Br. 31).



*
Maksi osigurači su dodatna zaštita električnih sistema. Svaka intervenciju na maksi osiguračima treba da se izvrši
u mreži CITROËN ili u stručnom servisu.



Osigurač br.




Jačina



Funkcije




22



20 A

Računar motora, detektor vode u gorivu, pumpa za ubrizgavanje (Dizel), protokomer
vazduha, sonda prisustva vode, lambda sonda, senzor položaja bregaste osovine,
elektroventil za pražnjenje kanistera, senzor brzine vozila, elektroventil varijabilne distribucije
(VTC), elektroventil EGR.


23



15 A

Pumpa za gorivo, plovak za gorivo.


24

*



30 A

Starter.


25



-

Ne koristi se.


26

*



40 A

Računar ABS, računar ASC.


27

*



30 A

Računar ABS, računar ASC.


28

*



30 A

Ventilator kondenzatora.


29

*



40 A

Ventilator hladnjaka.


30



30 A

Kutija sa osiguračima u kabini.


31



30 A

Audio pojačivač.


32



30 A

Računar motora dizel.


Osigurač br
.


Jačina




33



10 A




34



15 A




35



20 A
