2012 CITROEN C-CROSSER Priručnik (in Serbian)

IX
PRAKTIČNE INFORMACIJE
135
Parkiranje vozila
Zaustavite vozilo tako da ne ometate
saobraćaj : tlo za parkiranje trebalo
bi biti, ako je moguće, ravno, stabil-
no i bez klizanja.
Zategnite parkirnu kočnicu, prekinite
kontakt i ubacite menjač u prvi ste-
pen prenosa tako da blokirate toč-
kove.
Postavite klin, ako je potrebno, ispod
točka dijagonalno od točka koji želite
da zamenite.
Nemojte se nikada zavlačiti ispod
vozila podignutog samo dizalicom ;
koristite podupirač.
Skidanje točka

Lista operacija


)
Ako ga poseduje vaše vozilo (u
okviru dodatne opreme), držač za-
štitnog vijka 5
postavite na ključ za
skidanje točka 1
da biste odblokirali
vijak protiv krađe.

)
Odblokirajte ostale vijke isključivo po-
moću ključa za skidanje točkova 1
.

)
Postavite dizalicu 2
u kontakt sa
dva mesta predviđena za postolje,
napred A
ili nazad B
, koja se nalaze
na postolju, najbliže točku koji treba
da se menja.

)
Rasklopite dizalicu 2
sve dok njena
osnova ne bude u kontaktu sa tlom.
Pazite da osa osnove dizalice bude
upravna na korišćene otvore A
ili B
.

)
Podignite vozilo, sve dok prostor ne
bude dovoljan između točka i tla, da
biste zatim lakše stavili rezervni to-
čak (sa neprobušenom gumom).

)
Skinite vijke i sačuvajte ih na čistom
mestu.

)
Skinite točak.

IX
PRAKTIČNE INFORMACIJE
136

Nakon zamene točka
Kada koristite rezervnu gumu iz prt-
ljažnika manjeg tipa "galeta", nemojte
voziti brzinom većom od 80 km/h.
Proverite što je moguće pre zategnu-
tost vijaka i pritisak u rezervnoj gumi
u mreži CITROËN ili ustručnom ser-
visu.
Popravite probušenu gumu i vratite
je što je moguće pre na vozilo.


Postavljanje točka

Lista operacija

)
Spustite skroz vozilo.

)

Sklopite dizalicu 2
i vratite je na mesto.


)
Blokirajte vijak za zaštitu od krađe
sa ključem za skidanje točkova 1

opremljenim držačem za zaštitni vi-
jak 5
(ako ga vaše vozilo ima).

)
Blokirajte ostale vijke isključivo klju-
čem za skidanje točka 1.

)
Vratite alat na mesto (pogledajte
odeljak "Pristup alatu").


Postavljanje zimskih guma
Ako je vaše vozilo opremljeno guma-
ma za sneg postavljenim na čeličnim
felnama, treba obavezno
koristiti spe-
cifi čne vijke koji su dostupni u mreži
CITROËN ili u stručnom servisu.


)
Postavite točak na mesto na glavči-
nu.

)
Zavrnite vijke rukom do kraja.

)
Izvršite pred-zatezanje vijka za za-
štitu od krađe pomoću ključa za
skidanje točkova 1
koji je opremljen
držačem za zaštitni vijak 5
(ako ga
vaše vozilo ima).

)
Izvršite pred-zatezanje ostalih vijaka
pomoću ključa za skidanje točkova 1
.

IX
!
!
PRAKTIČNE INFORMACIJE
137
ZAMENA SIJALICE

Rukujte sijalicama suvom krpom.

Nemojte čistiti farove suvom oštrom
krpom, ni tečnim deterdžentima,
ko-
ristite sunđer i sapunicu. U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisu-
stvo izmaglice na površini prednjih i
zadnjih stakala farova je normalno ;
ona će nestati nekoliko minuta nakon
paljenja svetala.


Prednja svetla



1.
Indikatori pravca

(PY21W - 21 W).


2.
Oborena svetla
(H11 - 55 W)

ili ksenonske sijalice (D2S - 35 W).

3.
Poziciona svetla (W5W - 5 W).


4.
Duga svetla
(

H7 - 55 W).


5.
Prednja svetla za maglu

(H11 - 55 W).


PAŽNJA : OPASNOST OD
UDARA ELEKTRIČNOM
STRUJOM
Zamena ksenonskih sijalica treba da
se vrši u mreži CITROËN ili u stručnom
servisu.

IX
PRAKTIČNE INFORMACIJE
138

Zamena sijalica indikatora pravca (1)
Sijalice u boji moraju biti zamenjene
sijalicama identičnih boja i karakteri-
stika.

)
Okrenite nosač sijalice A
na levu
stranu i izvucite ga.

)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.
Pristup sijalicama na levoj strani
Kada menjate sijalicu na levoj strani,
izvucite maticu B
za pričvršćivanje ku-
ćišta releja i pomerite je unazad.
Pristup sijalicama na desnoj strani
Kada menjate sijalicu na desnoj strani :


)
Skinite pričvršćenje C
rezervoara
tečnosti za pranje stakla i pomerite
ga ka unazad.

)
Skinite maticu za pričvršćivanje D

rezervoara rashladne tečnosti.

)
Skinite kopču E
i podignite rezervo-
ar pomerajući ga ka unapred.

IX
PRAKTIČNE INFORMACIJE
139

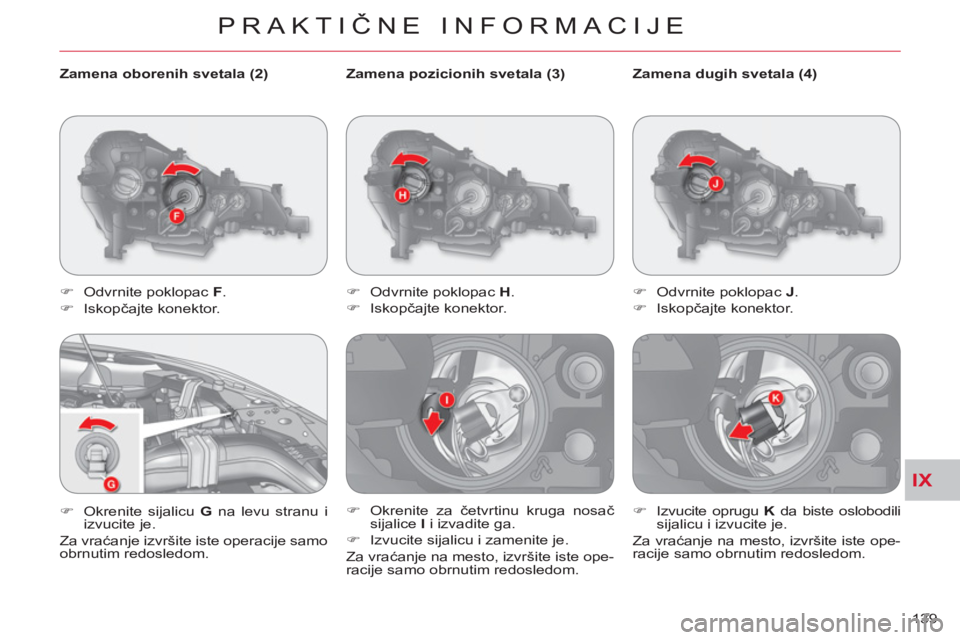

Zamena pozicionih svetala (3)


)
Odvrnite poklopac H
.

)
Iskopčajte konektor.

)
Okrenite za četvrtinu kruga nosač
sijalice I i izvadite ga.

)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.

)
Odvrnite poklopac F
.

)
Iskopčajte konektor.

)
Okrenite sijalicu G
na levu stranu i
izvucite je.
Za vraćanje izvršite iste operacije samo
obrnutim redosledom.
Zamena oborenih svetala (2)
Zamena dugih svetala (4)


)
Odvrnite poklopac J
.

)
Iskopčajte konektor.

)
Izvucite oprugu K
da biste oslobodili
sijalicu i izvucite je.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.

IX
PRAKTIČNE INFORMACIJE
140

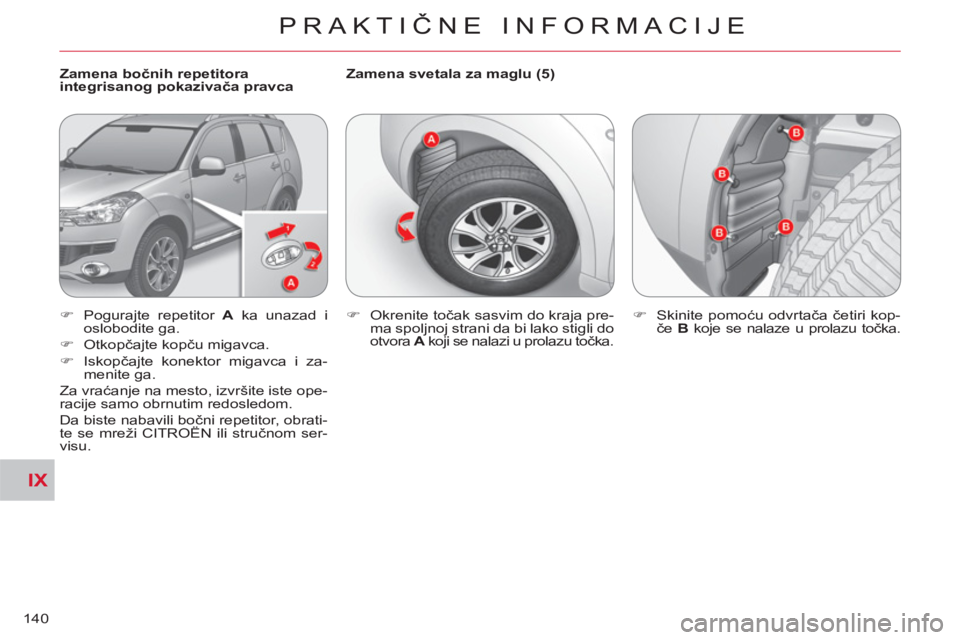

Zamena bočnih repetitora
integrisanog pokazivača pravca
Zamena svetala za maglu (5)


)
Pogurajte repetitor A
ka unazad i
oslobodite ga.

)
Otkopčajte kopču migavca.

)
Iskopčajte konektor migavca i za-
menite ga.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.
Da biste nabavili bočni repetitor, obrati-
te se mreži CITROËN ili stručnom ser-
visu.

)
Okrenite točak sasvim do kraja pre-
ma spoljnoj strani da bi lako stigli do
otvora A
koji se nalazi u prolazu točka.
)
Skinite pomoću odvrtača četiri kop-
če B
koje se nalaze u prolazu točka.

IX
PRAKTIČNE INFORMACIJE
141
)
Skinite pomoću odvrtača tri kopče C

koje se nalaze ispod branika.
)
Podignite otvor za ulaz D
koji se na-
lazi u prolazu točka i pustite ga da
klizi nadole.
)
Iskopčajte konektor E
.

)
Okrenite konektor F
u levu stranu i
izvucite ga.
Za vraćanje na mesto, izvršite iste ope-
racije samo obrnutim redosledom.

IX
PRAKTIČNE INFORMACIJE
142

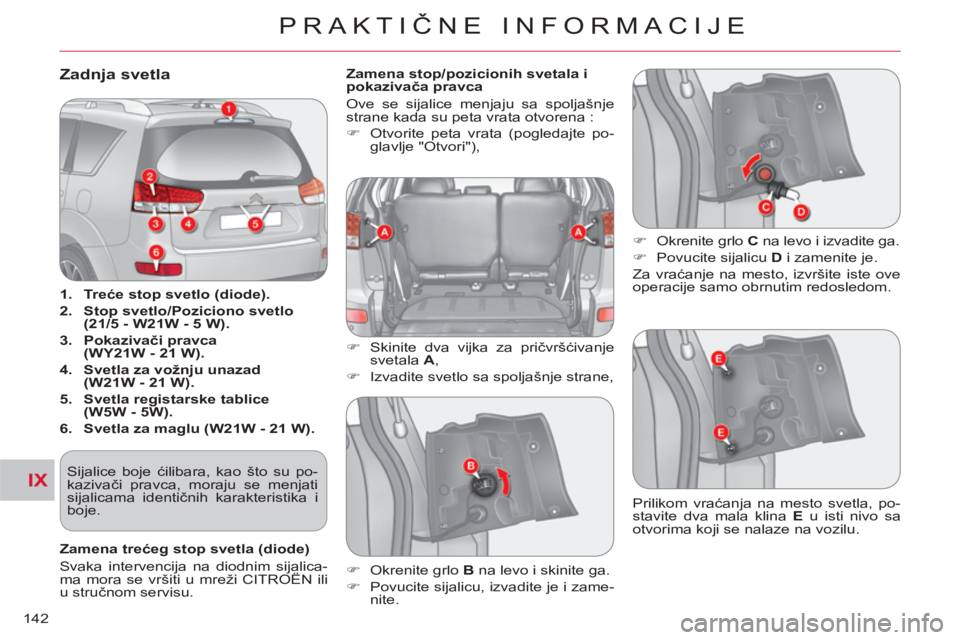

Zadnja svetla


1.
Tr eće stop svetlo (diode).


2.
Stop svetlo/Poziciono svetlo

(21/5 - W21W - 5 W).


3.
Pokazivači pravca
(WY21W - 21 W).


4.
Svetla za vožnju unazad
(W21W - 21 W).


5.
Svetla registarske tablice
(W5W - 5W).


6.
Svetla za maglu (W21W - 21 W).


Zamena stop/pozicionih svetala i
pokazivača pravca
Ove se sijalice menjaju sa spoljašnje
strane kada su peta vrata otvorena :


)
Otvorite peta vrata (pogledajte po-
glavlje "Otvori"),

)
Skinite dva vijka za pričvršćivanje
svetala A
,

)
Izvadite svetlo sa spoljašnje strane,
)
Okrenite grlo C
na levo i izvadite ga.

)
Povucite sijalicu D
i zamenite je.
Za vraćanje na mesto, izvršite iste ove
operacije samo obrnutim redosledom.

)
Okrenite grlo B
na levo i skinite ga.

)
Povucite sijalicu, izvadite je i zame-
nite. Prilikom vraćanja na mesto svetla, po-
stavite dva mala klina E
u isti nivo sa
otvorima koji se nalaze na vozilu. Sijalice boje
ćilibara, kao što su po-
kazivači pravca, moraju se menjati
sijalicama identičnih karakteristika i
boje.

Zamena trećeg stop svetla (diode)
Svaka intervencija na diodnim sijalica-
ma mora se vršiti u mreži CITROËN ili
u stručnom servisu.
