2012 CITROEN C-CROSSER Betriebsanleitungen (in German)

IX
PRAKTISCHE TIPPS
143

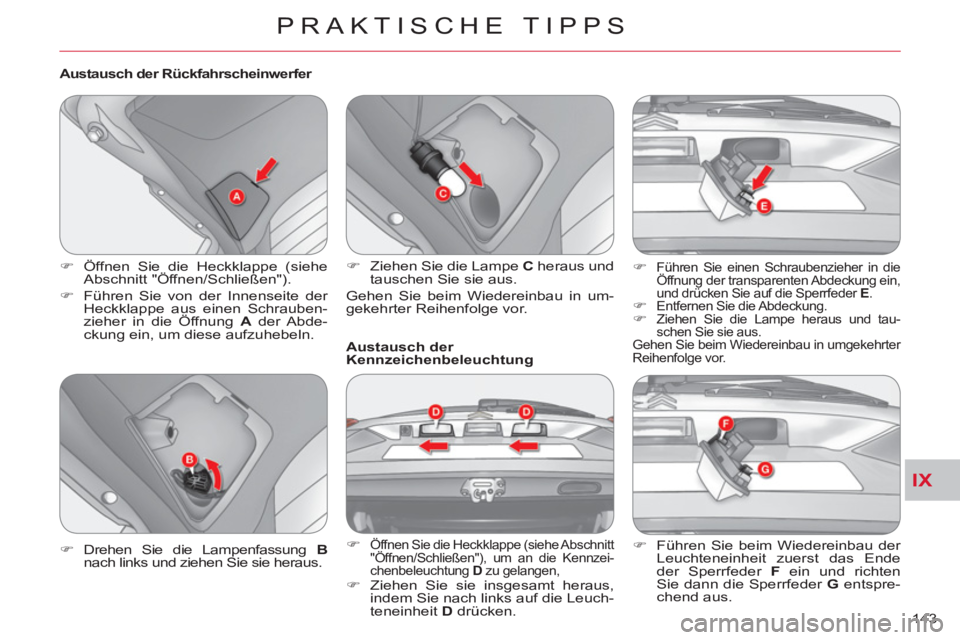

Austausch der Rückfahrscheinwerfer



)
Öffnen Sie die Heckklappe (siehe
Abschnitt "Öffnen/Schließen").

)
Führen Sie von der Innenseite der
Heckklappe aus einen Schrauben-
zieher in die Öffnung A
der Abde-
ckung ein, um diese aufzuhebeln.

Austausch der
Kennzeichenbeleuchtung


)

Öffnen Sie die Heckklappe (siehe Abschnitt
"Öffnen/Schließen"), um an die Kennzei-
chenbeleuchtung D
zu gelangen,


)
Ziehen Sie sie insgesamt heraus,
indem Sie nach links auf die Leuch-
teneinheit D
drücken.
)
Drehen Sie die Lampenfassung B

nach links und ziehen Sie sie heraus.
)
Ziehen Sie die Lampe C
heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

)
Führen Sie einen Schraubenzieher in die
Öffnung der transparenten Abdeckung ein,
und drücken Sie auf die Sperrfeder E
.

)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Lampe heraus und tau-
schen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.


)
Führen Sie beim Wiedereinbau der
Leuchteneinheit zuerst das Ende
der Sperrfeder F
ein und richten
Sie dann die Sperrfeder G
entspre-
chend aus.

IX
PRAKTISCHE TIPPS
144

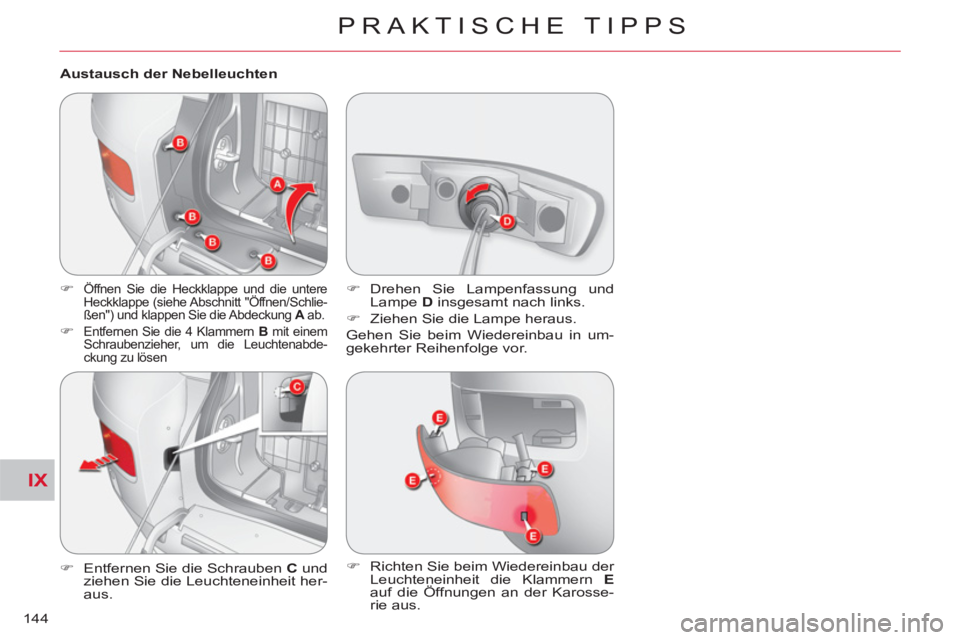

Austausch der Nebelleuchten


)
Öffnen Sie die Heckklappe und die untere
Heckklappe (siehe Abschnitt "Öffnen/Schlie-
ßen") und klappen Sie die Abdeckung A
ab.

)
Entfernen Sie die 4 Klammern B
mit einem
Schraubenzieher, um die Leuchtenabde-
ckung zu lösen

)
Entfernen Sie die Schrauben C
und
ziehen Sie die Leuchteneinheit her-
aus.
)
Drehen Sie Lampenfassung und
Lampe D
insgesamt nach links.

)
Ziehen Sie die Lampe heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.


)
Richten Sie beim Wiedereinbau der
Leuchteneinheit die Klammern E

auf die Öffnungen an der Karosse-
rie aus.

IX
PRAKTISCHE TIPPS
145

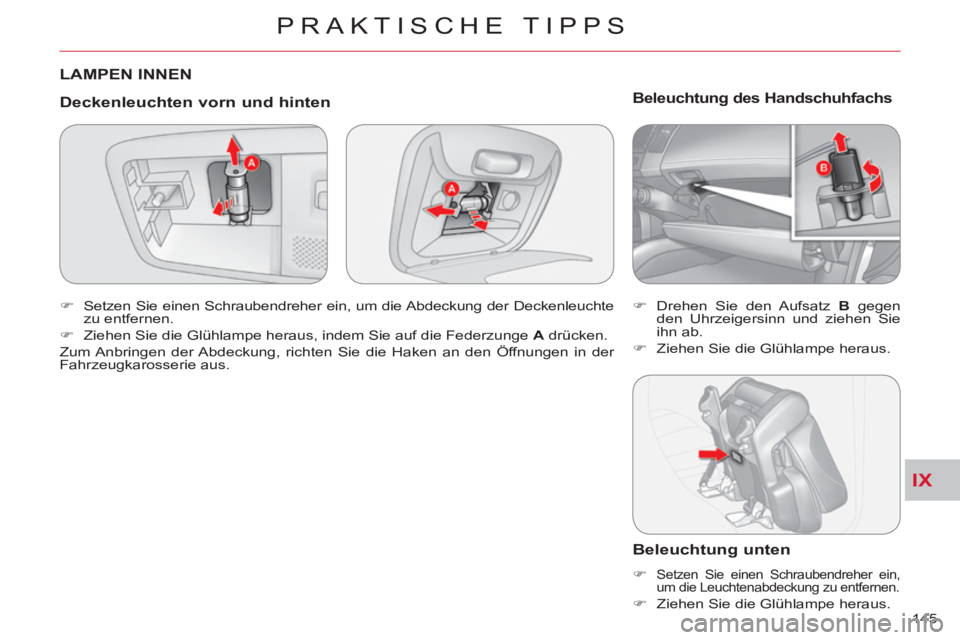

LAMPEN INNEN

Deckenleuchten vorn und hinten



)
Setzen Sie einen Schraubendreher ein, um die Abdeckung der Deckenleuchte
zu entfernen.

)
Ziehen Sie die Glühlampe heraus, indem Sie auf die Federzunge A
drücken.
Zum Anbringen der Abdeckung, richten Sie die Haken an den Öffnungen in der
Fahrzeugkarosserie aus.
Beleuchtung des Handschuhfachs



)
Drehen Sie den Aufsatz B
gegen
den Uhrzeigersinn und ziehen Sie
ihn ab.

)
Ziehen Sie die Glühlampe heraus.

Beleuchtung unten



)
Setzen Sie einen Schraubendreher ein,
um die Leuchtenabdeckung zu entfernen.

)
Ziehen Sie die Glühlampe heraus.

IX
!
PRAKTISCHE TIPPS
146

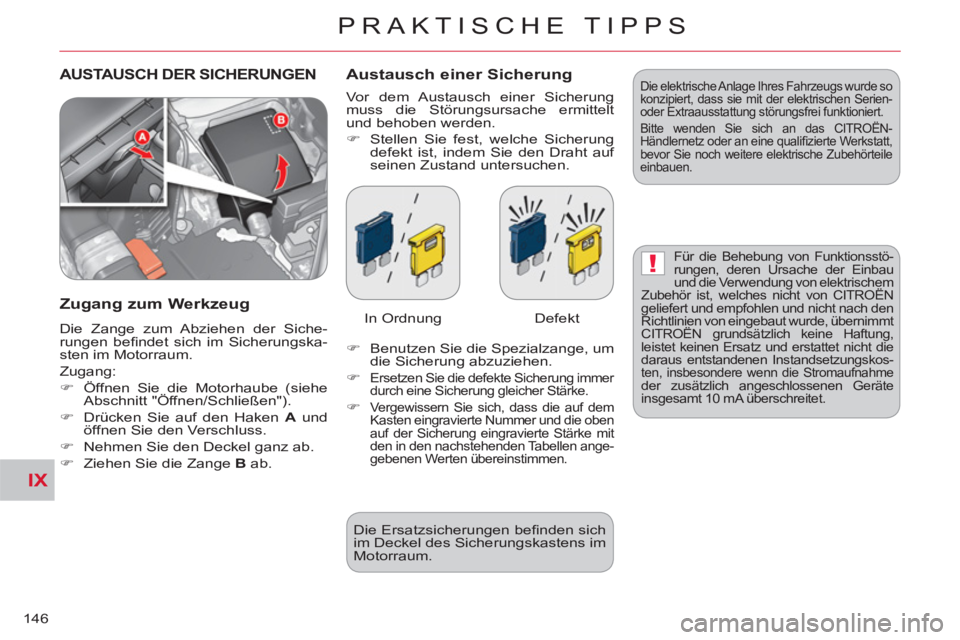

AUSTA USCH DER SICHERUNGEN

Austausch einer Sicherung

Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt
und behoben werden.


)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.


Zugang zum Werkzeug

Die Zange zum Abziehen der Siche-
rungen befi ndet sich im Sicherungska-
sten im Motorraum.
Zugang:


)
Öffnen Sie die Motorhaube (siehe
Abschnitt "Öffnen/Schließen").

)
Drücken Sie auf den Haken A
und
öffnen Sie den Verschluss.

)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange B
ab.
In Ordnung Defekt


)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

)

Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.

)
Vergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke mit
den in den nachstehenden Tabellen ange-
gebenen Werten übereinstimmen.

Die Ersatzsicherungen befi nden sich
im Deckel des Sicherungskastens im
Motorraum.
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Extraausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifi zierte Werkstatt,
bevor Sie noch weitere elektrische Zubehörteile
einbauen.
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau
und die Verwendung von elektrischem
Zubehör ist, welches nicht von CITROËN
geliefert und empfohlen und nicht nach den
Richtlinien von eingebaut wurde, übernimmt
CITROËN grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskos-
ten, insbesondere wenn die Stromaufnahme der zusätzlich angeschlossenen Geräte
insgesamt 10 mA überschreitet.

IX
PRAKTISCHE TIPPS
147

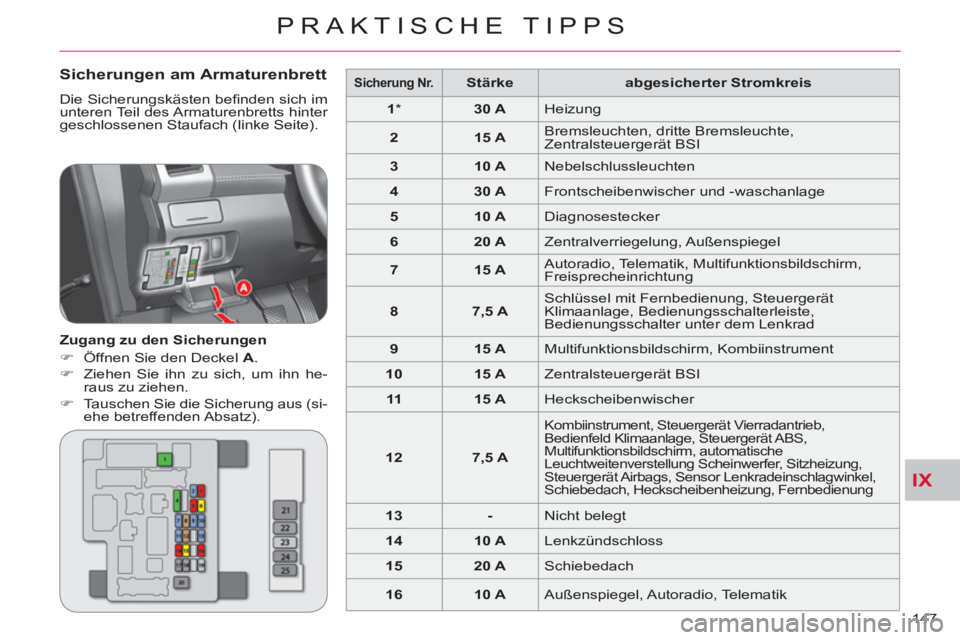

Sicherungen am Armaturenbrett

Die Sicherungskästen befi nden sich im
unteren Teil des Armaturenbretts hinter
geschlossenen Staufach (linke Seite).

Zugang zu den Sicherungen


)
Öffnen Sie den Deckel A
.

)
Ziehen Sie ihn zu sich, um ihn he-
raus zu ziehen.

)
Tauschen Sie die Sicherung aus (si-
ehe betreffenden Absatz).



Sicherung Nr.




Stärke



abgesicherter Stromkreis




1
*

30 A

Heizung


2



15 A

Bremsleuchten, dritte Bremsleuchte,
Zentralsteuergerät BSI


3



10 A

Nebelschlussleuchten


4



30 A

Frontscheibenwischer und -waschanlage


5



10 A

Diagnosestecker


6



20 A

Zentralverriegelung, Außenspiegel


7



15 A

Autoradio, Telematik, Multifunktionsbildschirm,
Freisprecheinrichtung


8



7,5 A

Schlüssel mit Fernbedienung, Steuergerät
Klimaanlage, Bedienungsschalterleiste,
Bedienungsschalter unter dem Lenkrad


9



15 A

Multifunktionsbildschirm, Kombiinstrument


10



15 A

Zentralsteuergerät BSI


11



15 A

Heckscheibenwischer


12



7,5 A



Kombiinstrument, Steuergerät Vierradantrieb,
Bedienfeld Klimaanlage, Steuergerät ABS,
Multifunktionsbildschirm, automatische
Leuchtweitenverstellung Scheinwerfer, Sitzheizung,
Steuergerät Airbags, Sensor Lenkradeinschlagwinkel,
Schiebedach, Heckscheibenheizung, Fernbedienung


13



-

Nicht belegt


14



10 A

Lenkzündschloss


15



20 A

Schiebedach


16



10 A

Außenspiegel, Autoradio, Telematik

IX
!
PRAKTISCHE TIPPS
148

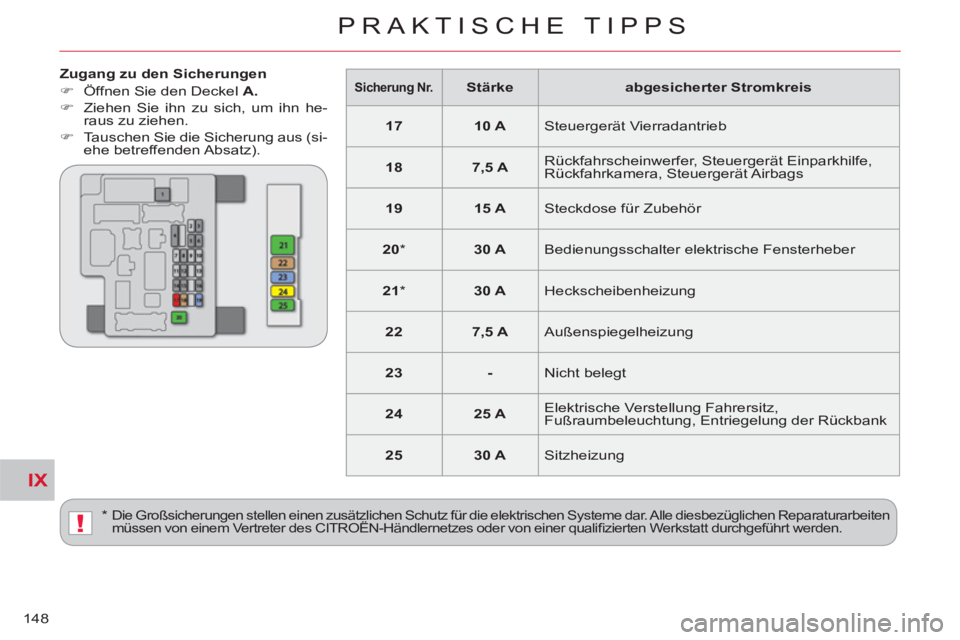

Zugang zu den Sicherungen


)
Öffnen Sie den Deckel A.


)
Ziehen Sie ihn zu sich, um ihn he-
raus zu ziehen.

)
Tauschen Sie die Sicherung aus (si-
ehe betreffenden Absatz).
*
Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifi zierten Werkstatt durchgeführt werden.




Sicherung Nr.




Stärke



abgesicherter Stromkreis




17



10 A

Steuergerät Vierradantrieb


18



7,5 A

Rückfahrscheinwerfer, Steuergerät Einparkhilfe,
Rückfahrkamera, Steuergerät Airbags


19



15 A

Steckdose für Zubehör


20
*

30 A

Bedienungsschalter elektrische Fensterheber


21
*

30 A

Heckscheibenheizung


22



7,5 A

Außenspiegelheizung


23



-

Nicht belegt


24



25 A

Elektrische Verstellung Fahrersitz,
Fußraumbeleuchtung, Entriegelung der Rückbank


25



30 A

Sitzheizung

IX
PRAKTISCHE TIPPS
149

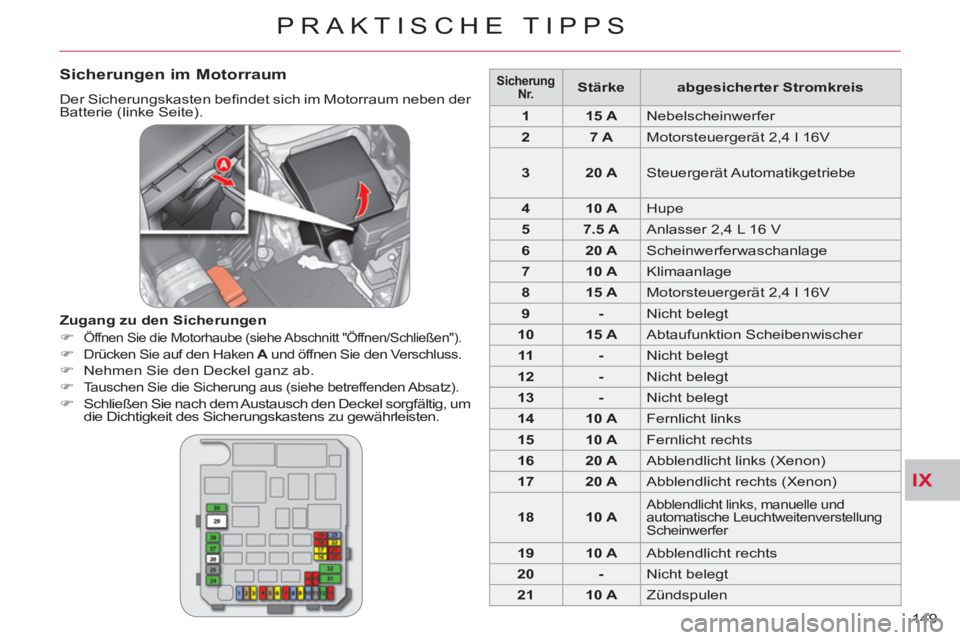

Sicherungen im Motorraum

Der Sicherungskasten befi ndet sich im Motorraum neben der
Batterie (linke Seite).

Zugang zu den Sicherungen


)

Öffnen Sie die Motorhaube (siehe Abschnitt "Öffnen/Schließen").


)
Drücken Sie auf den Haken A
und öffnen Sie den Verschluss.


)
Nehmen Sie den Deckel ganz ab.

)

Tauschen Sie die Sicherung aus (siehe betreffenden Absatz).


)
Schließen Sie nach dem Austausch den Deckel sorgfältig, um
die Dichtigkeit des Sicherungskastens zu gewährleisten.



Sicherung
Nr .


Stärke



abgesicherter Stromkreis




1



15 A

Nebelscheinwerfer


2



7 A

Motorsteuergerät 2,4 l 16V


3



20 A

Steuergerät Automatikgetriebe


4



10 A

Hupe


5



7.5 A

Anlasser 2,4 L 16 V


6



20 A

Scheinwerferwaschanlage


7



10 A

Klimaanlage


8



15 A

Motorsteuergerät 2,4 l 16V


9



-

Nicht belegt


10



15 A

Abtaufunktion Scheibenwischer


11



-

Nicht belegt


12



-

Nicht belegt


13



-

Nicht belegt


14



10 A

Fernlicht links


15



10 A

Fernlicht rechts


16



20 A

Abblendlicht links (Xenon)


17



20 A

Abblendlicht rechts (Xenon)


18



10 A



Abblendlicht links, manuelle und
automatische Leuchtweitenverstellung
Scheinwerfer


19



10 A

Abblendlicht rechts


20



-

Nicht belegt


21



10 A

Zündspulen

IX
!
PRAKTISCHE TIPPS
150

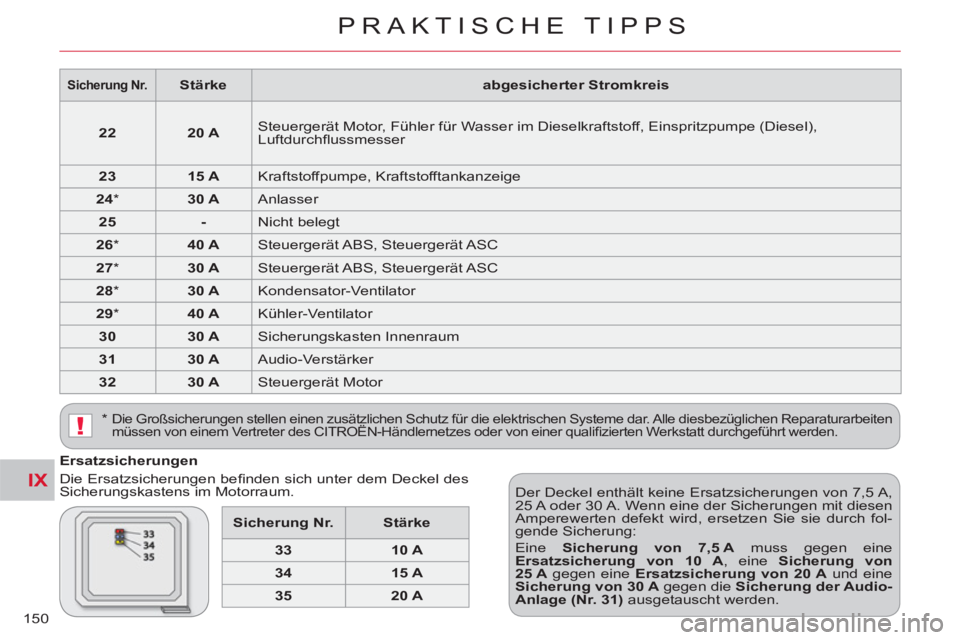

Ersatzsicherungen
Die Ersatzsicherungen befi nden sich unter dem Deckel des
Sicherungskastens im Motorraum.
Der Deckel enthält keine Ersatzsicherungen von 7,5 A,
25 A oder 30 A. Wenn eine der Sicherungen mit diesen
Amperewerten defekt wird, ersetzen Sie sie durch fol-
gende Sicherung:
Eine Sicherung von 7,5 A
muss gegen eine
Ersatzsicherung von 10 A
, eine Sicherung von
25 A
gegen eine Ersatzsicherung von 20 A
und eine
Sicherung von
30 A
gegen die Sicherung der Audio-
Anlage (Nr. 31)
ausgetauscht werden.
*
Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifi zierten Werkstatt durchgeführt werden.



Sicherung Nr.




Stärke



abgesicherter Stromkreis




22



20 A

Steuergerät Motor, Fühler für Wasser im Dieselkraftstoff, Einspritzpumpe (Diesel),
Luftdurchfl ussmesser


23



15 A

Kraftstoffpumpe, Kraftstofftankanzeige


24
*

30 A

Anlasser


25



-

Nicht belegt


26
*

40 A

Steuergerät ABS, Steuergerät ASC


27
*

30 A

Steuergerät ABS, Steuergerät ASC


28
*

30 A

Kondensator-Ventilator


29
*

40 A

Kühler-Ventilator


30



30 A

Sicherungskasten Innenraum


31



30 A

Audio-Verstärker


32



30 A

Steuergerät Motor


Sicherung Nr.



Stärke




33



10 A




34



15 A




35



20 A
