2012 CITROEN C-CROSSER Betriebsanleitungen (in German)

IX
PRAKTISCHE TIPPS
135

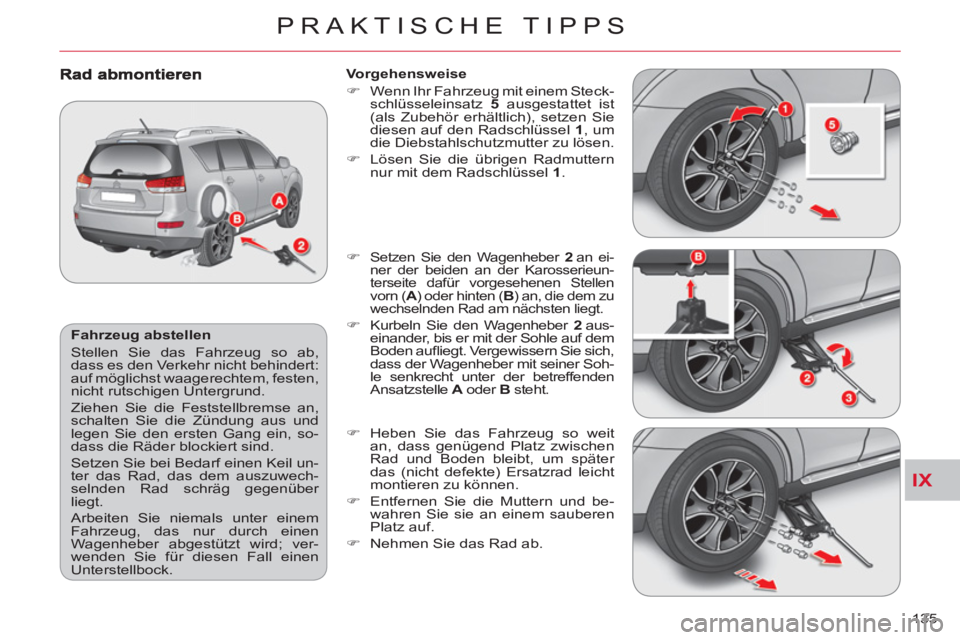

Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab,
dass es den Verkehr nicht behindert:
auf möglichst waagerechtem, festen,
nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und
legen Sie den ersten Gang ein, so-
dass die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil un-
ter das Rad, das dem auszuwech-
selnden Rad schräg gegenüber
liegt.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird; ver-
wenden Sie für diesen Fall einen
Unterstellbock.


Vorgehensweise


)
Wenn Ihr Fahrzeug mit einem Steck-
schlüsseleinsatz 5
ausgestattet ist
(als Zubehör erhältlich), setzen Sie
diesen auf den Radschlüssel 1
, um
die Diebstahlschutzmutter zu lösen.

)
Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
.

)

Setzen Sie den Wagenheber 2
an ei-
ner der beiden an der Karosserieun-
terseite dafür vorgesehenen Stellen
vorn ( A
) oder hinten ( B
) an, die dem zu
wechselnden Rad am nächsten liegt.

)
Kurbeln Sie den Wagenheber 2
aus-
einander, bis er mit der Sohle auf dem
Boden aufl iegt. Vergewissern Sie sich,
dass der Wagenheber mit seiner Soh-
le senkrecht unter der betreffenden

Ansatzstelle A
oder B
steht.

)
Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.

)
Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

)
Nehmen Sie das Rad ab.

IX
PRAKTISCHE TIPPS
136

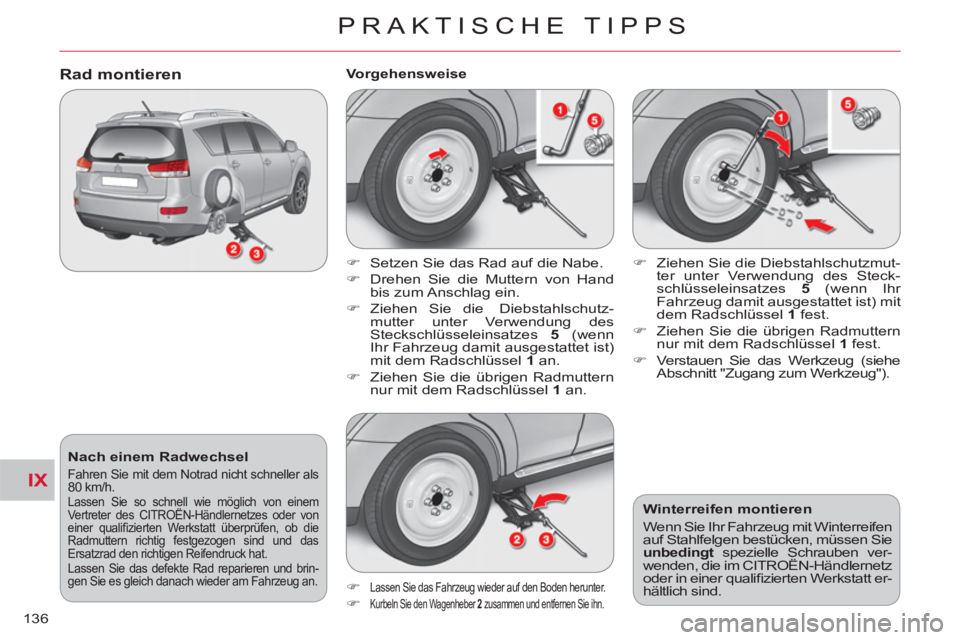

Nach einem Radwechsel

Fahren Sie mit dem Notrad nicht schneller als
80 km/h.
Lassen Sie so schnell wie möglich von einem
Vertreter des CITROËN-Händlernetzes oder von
einer qualifi zierten Werkstatt überprüfen, ob die
Radmuttern richtig festgezogen sind und das
Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und brin-
gen Sie es gleich danach wieder am Fahrzeug an.


Rad montieren

Vorgehensweise

)

Lassen Sie das Fahrzeug wieder auf den Boden herunter.


)
Kurbeln Sie den Wagenheber 2
zusammen und entfernen Sie ihn.


)
Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 5
(wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1
fest.

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
fest.

)
Verstauen Sie das Werkzeug (siehe
Abschnitt "Zugang zum Werkzeug").


Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Winterreifen
auf Stahlfelgen bestücken, müssen Sie
unbedingt
spezielle Schrauben ver-
wenden, die im CITROËN-Händlernetz
oder in einer qualifi zierten Werkstatt er-
hältlich sind.


)
Setzen Sie das Rad auf die Nabe.

)
Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

)
Ziehen Sie die Diebstahlschutz-
mutter unter Verwendung des
Steckschlüsseleinsatzes 5
(wenn
Ihr Fahrzeug damit ausgestattet ist)
mit dem Radschlüssel 1
an.

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
an.

IX
!
!
PRAKTISCHE TIPPS
137

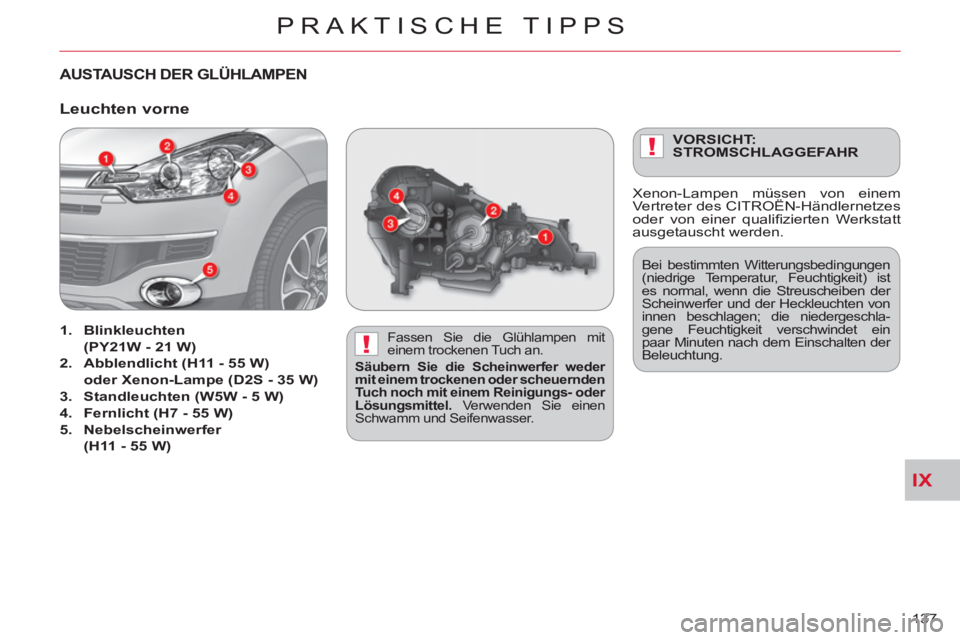

AUSTA USCH DER GLÜHLAMPEN


Fassen Sie die Glühlampen mit
einem trockenen Tuch an.

Säubern Sie die Scheinwerfer weder
mit einem trockenen oder scheuernden
Tuch noch mit einem Reinigungs- oder
Lösungsmittel.
Verwenden Sie einen
Schwamm und Seifenwasser.

Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschla-
gene Feuchtigkeit verschwindet ein
paar Minuten nach dem Einschalten der
Beleuchtung.



Leuchten vorne



1.
Blinkleuchten

(PY21W - 21 W)


2.
Abblendlicht (H11 - 55 W)

oder Xenon-Lampe (D2S - 35 W)


3.
Standleuchten (W5W - 5 W)


4.
Fernlicht (H7 - 55 W)


5.
Nebelscheinwerfer

(H11 - 55 W)


VORSICHT:
STROMSCHLAGGEFAHR
Xenon-Lampen müssen von einem
Vertreter des CITROËN-Händlernetzes
oder von einer qualifi zierten Werkstatt
ausgetauscht werden.

IX
PRAKTISCHE TIPPS
138

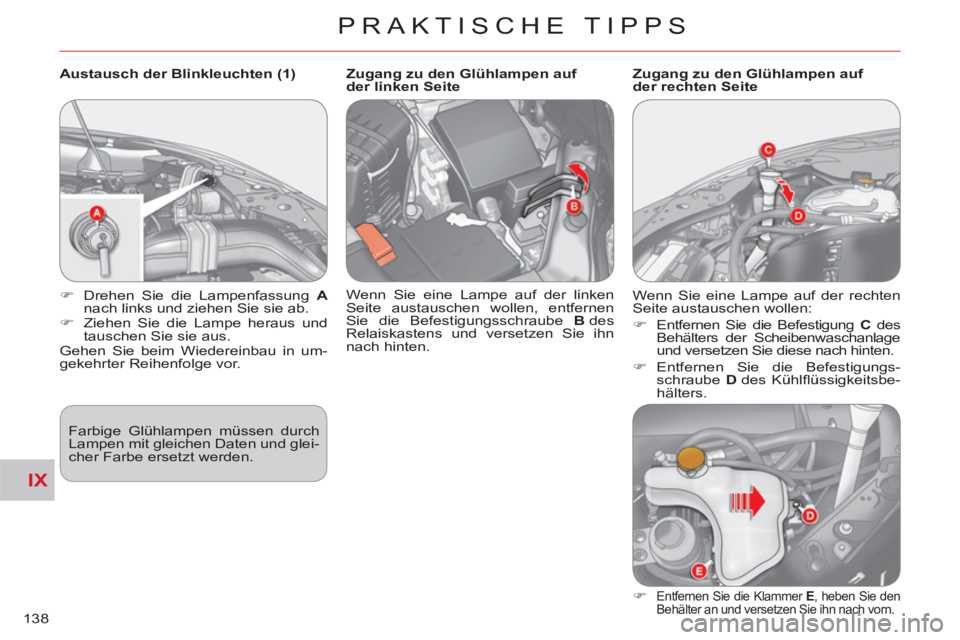

Austausch der Blinkleuchten (1)
Farbige Glühlampen müssen durch
Lampen mit gleichen Daten und glei-
cher Farbe ersetzt werden.

)
Drehen Sie die Lampenfassung A

nach links und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Zugang zu den Glühlampen auf
der linken Seite
Wenn Sie eine Lampe auf der linken
Seite austauschen wollen, entfernen
Sie die Befestigungsschraube B
des
Relaiskastens und versetzen Sie ihn
nach hinten.
Zugang zu den Glühlampen auf
der rechten Seite
Wenn Sie eine Lampe auf der rechten
Seite austauschen wollen:


)
Entfernen Sie die Befestigung C
des
Behälters der Scheibenwaschanlage
und versetzen Sie diese nach hinten.

)
Entfernen Sie die Befestigungs-
schraube D
des Kühlfl üssigkeitsbe-
hälters.

)

Entfernen Sie die Klammer E
, heben Sie den
Behälter an und versetzen Sie ihn nach vorn.

IX
PRAKTISCHE TIPPS
139
Austausch der Standleuchten (3)


)
Schrauben Sie den Deckel H
ab.

)
Klemmen Sie den Steckverbinder ab.

)
Drehen Sie die Lampenfassung I

um eine Vierteldrehung und ziehen
Sie sie ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

)
Schrauben Sie den Deckel F
ab.

)
Klemmen Sie den Steckverbinder ab.

)
Drehen Sie die Lampe G
nach links
und ziehen Sie sie heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts (2)
Austausch der Glühlampen des
Fernlichts (4)


)
Schrauben Sie den Deckel J
ab.

)
Klemmen Sie den Steckverbinder ab.

)
Spreizen Sie die Feder K
, um die
Lampe freizugeben, und ziehen Sie
sie heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

IX
PRAKTISCHE TIPPS
140

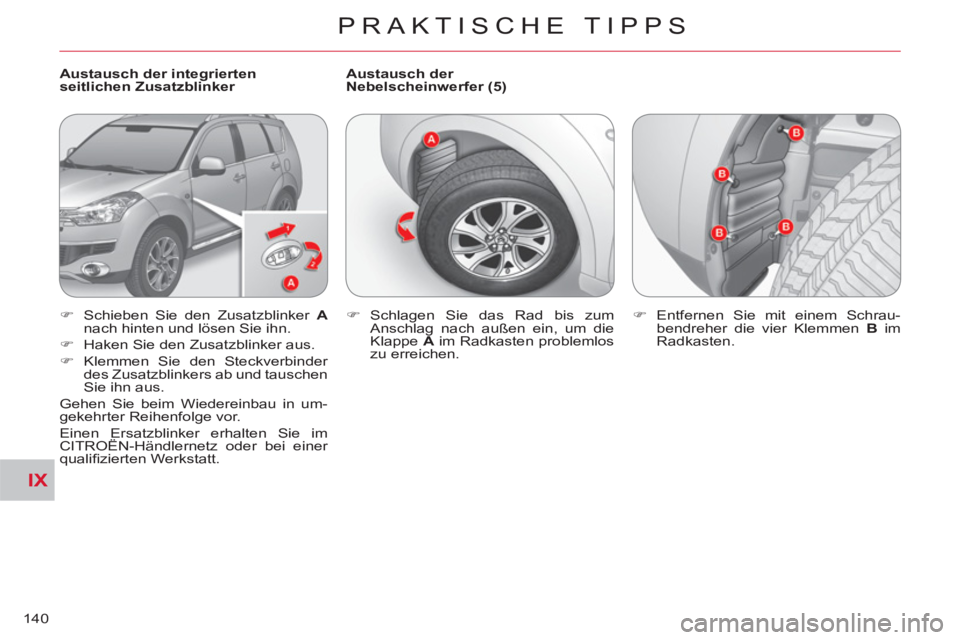

Austausch der integrierten
seitlichen Zusatzblinker
Austausch der
Nebelscheinwerfer (5)


)
Schieben Sie den Zusatzblinker A

nach hinten und lösen Sie ihn.

)
Haken Sie den Zusatzblinker aus.

)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab und tauschen
Sie ihn aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie im
CITROËN-Händlernetz oder bei einer
qualifi zierten Werkstatt.

)
Schlagen Sie das Rad bis zum
Anschlag nach außen ein, um die
Klappe A
im Radkasten problemlos
zu erreichen.
)
Entfernen Sie mit einem Schrau-
bendreher die vier Klemmen B
im
Radkasten.

IX
PRAKTISCHE TIPPS
141
)

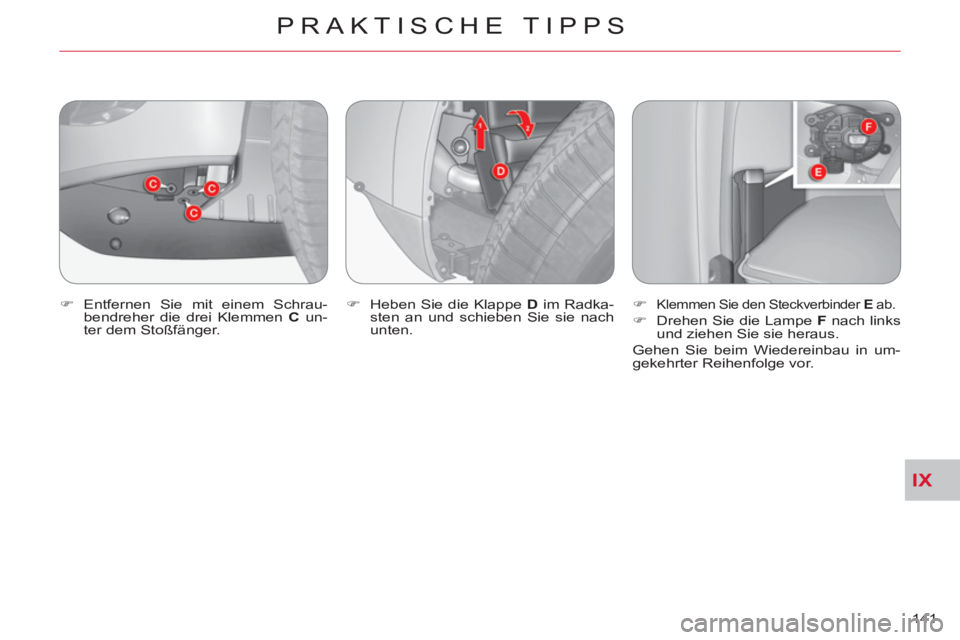

Entfernen Sie mit einem Schrau-
bendreher die drei Klemmen C
un-
ter dem Stoßfänger.
)
Heben Sie die Klappe D
im Radka-
sten an und schieben Sie sie nach
unten.
)

Klemmen Sie den Steckverbinder E
ab.


)
Drehen Sie die Lampe F
nach links
und ziehen Sie sie heraus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

IX
PRAKTISCHE TIPPS
142

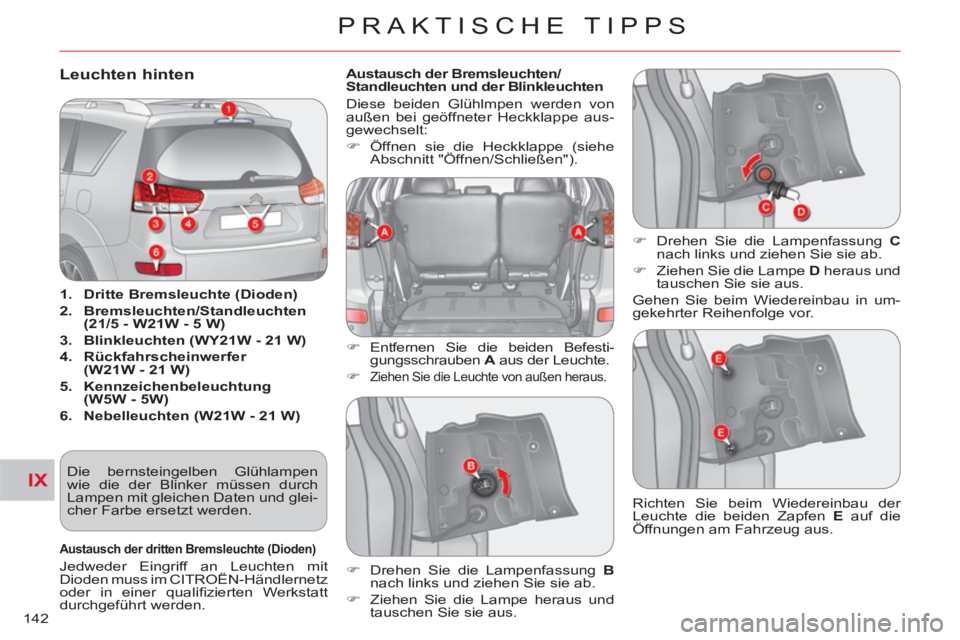

Leuchten hinten


1.
Dritte Bremsleuchte (Dioden)


2.
Bremsleuchten/Standleuchten
(21/5 - W21W - 5 W)


3.
Blinkleuchten (WY21W - 21 W)


4.
Rückfahrscheinwerfer
(W21W - 21 W)


5.
Kennzeichenbeleuchtung
(W5W - 5W)


6.
Nebelleuchten (W21W - 21 W)


Austausch der Bremsleuchten/
Standleuchten und der Blinkleuchten
Diese beiden Glühlmpen werden von
außen bei geöffneter Heckklappe aus-
gewechselt:


)
Öffnen sie die Heckklappe (siehe
Abschnitt "Öffnen/Schließen").

)
Entfernen Sie die beiden Befesti-
gungsschrauben A
aus der Leuchte.

)

Ziehen Sie die Leuchte von außen heraus.


)
Drehen Sie die Lampenfassung C

nach links und ziehen Sie sie ab.

)
Ziehen Sie die Lampe D
heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

)
Drehen Sie die Lampenfassung B

nach links und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus. Richten Sie beim Wiedereinbau der
Leuchte die beiden Zapfen E
auf die
Öffnungen am Fahrzeug aus. Die bernsteingelben Glühlampen
wie die der Blinker müssen durch
Lampen mit gleichen Daten und glei-
cher Farbe ersetzt werden.

Austausch der dritten Bremsleuchte (Dioden)

Jedweder Eingriff an Leuchten mit
Dioden muss im CITROËN-Händlernetz
oder in einer qualifi zierten Werkstatt
durchgeführt werden.
