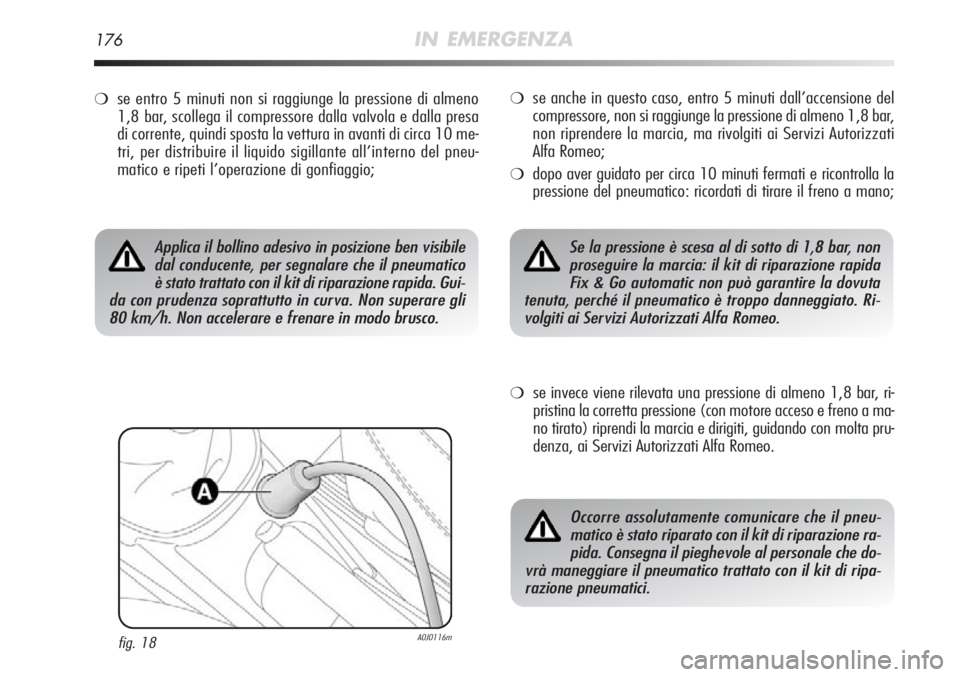

176IN EMERGENZA
❍se entro 5 minuti non si raggiunge la pressione di almeno
1,8 bar, scollega il compressore dalla valvola e dalla presa
di corrente, quindi sposta la vettura in avanti di circa 10 me-
tri, per distribuire il liquido sigillante all’interno del pneu-
matico e ripeti l’operazione di gonfiaggio;
fig. 18A0J0116m
❍se anche in questo caso, entro 5 minuti dall’accensione del
compressore, non si raggiunge la pressione di almeno 1,8 bar,
non riprendere la marcia, ma rivolgiti ai Servizi Autorizzati
Alfa Romeo;
❍dopo aver guidato per circa 10 minuti fermati e ricontrolla la
pressione del pneumatico: ricordati di tirare il freno a mano;
❍se invece viene rilevata una pressione di almeno 1,8 bar, ri-
pristina la corretta pressione (con motore acceso e freno a ma-
no tirato) riprendi la marcia e dirigiti, guidando con molta pru-
denza, ai Servizi Autorizzati Alfa Romeo.
Applica il bollino adesivo in posizione ben visibile
dal conducente, per segnalare che il pneumatico
è stato trattato con il kit di riparazione rapida. Gui-
da con prudenza soprattutto in curva. Non superare gli
80 km/h. Non accelerare e frenare in modo brusco.Se la pressione è scesa al di sotto di 1,8 bar, non
proseguire la marcia: il kit di riparazione rapida
Fix & Go automatic non può garantire la dovuta
tenuta, perché il pneumatico è troppo danneggiato. Ri-
volgiti ai Servizi Autorizzati Alfa Romeo.
Occorre assolutamente comunicare che il pneu-
matico è stato riparato con il kit di riparazione ra-
pida. Consegna il pieghevole al personale che do-
vrà maneggiare il pneumatico trattato con il kit di ripa-
razione pneumatici.

IN EMERGENZA177
4
fig. 19A0J0225m
A

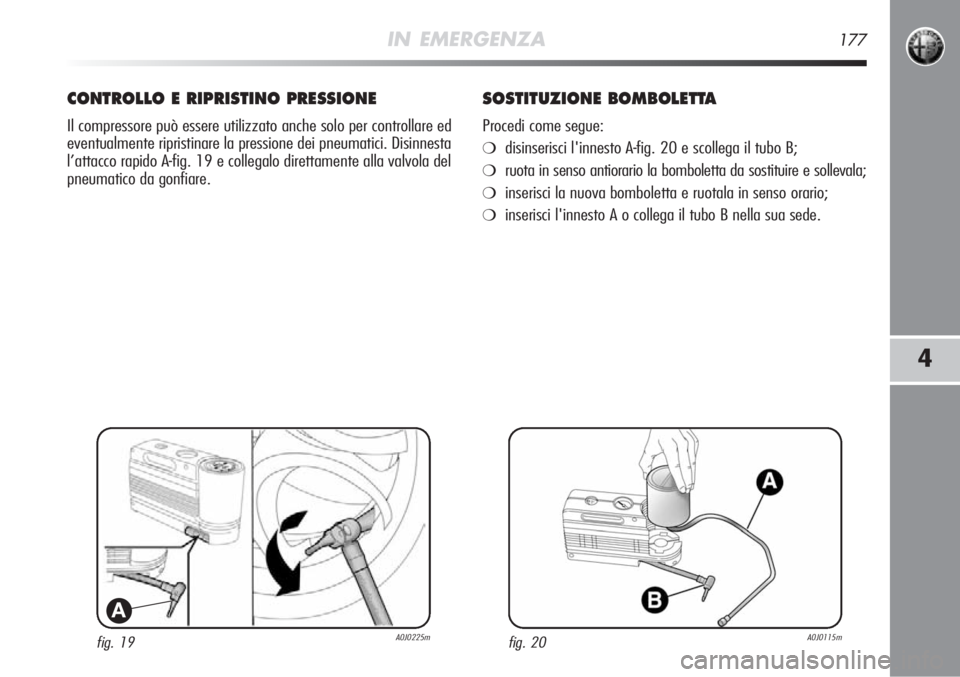

CONTROLLO E RIPRISTINO PRESSIONE
Il compressore può essere utilizzato anche solo per controllare ed
eventualmente ripristinare la pressione dei pneumatici. Disinnesta
l’attacco rapido A-fig. 19 e collegalo direttamente alla valvola del
pneumatico da gonfiare.
SOSTITUZIONE BOMBOLETTA
Procedi come segue:
❍disinserisci l'innesto A-fig. 20 e scollega il tubo B;
❍ruota in senso antiorario la bomboletta da sostituire e sollevala;
❍inserisci la nuova bomboletta e ruotala in senso orario;
❍inserisci l'innesto A o collega il tubo B nella sua sede.
fig. 20A0J0115m

178IN EMERGENZA
SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❍Prima di sostituire una lampada verifica che i relativi contatti
non siano ossidati;
❍sostituisci le lampade bruciate con altre dello stesso tipo e po-
tenza;
❍dopo aver sostituito una lampada dei fari, verificane sempre il
corretto orientamento;
❍quando una lampada non funziona, prima di sostituirla, verifi-
ca che il relativo fusibile sia integro: per l’ubicazione dei fusi-
bili fai riferimento al paragrafo “Sostituzione fusibili” in questo
capitolo.
TIPI DI LAMPADE fig. 21
Sulla vettura sono presenti le seguenti lampade:
A. Lampade tutto vetro: sono inserite a pressione. Per estrarleoccorre tirare.
B. Lampade a baionetta: per estrarle dal relativo portalampada premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
C. Lampade cilindriche: per estrarle, svincolale dai relativi contatti.
D. Lampade alogene: per rimuovere la lampada sgancia la molla di bloccaggio dalla relativa sede.
E. Lampade alogene: per rimuovere la lampada sgancia la molla di bloccaggio dalla relativa sede.
fig. 21A0J0117m

5/21W–
55W
55W D1S
21W
21W 5W –
–
5W
55W
21W
21W
10W 5W
5W
5WA
– D
D
–
B
BA
–
– AE
B
B CA
C A
IN EMERGENZA179
4
W21/5W LEDH7
H7 F
WY21W P21WW5W LED
LED
W5W H1
P21W
P21W
C10W W5W C5W
W5W
Lampade TipoPotenza Rif. figura
Posizione anteriore/Luci diurne
Posizione posteriore
Anabbaglianti
Abbaglianti
Abbaglianti/Anabbaglianti
(versioni con fari Bixenon)
(per versioni/mercati, dove previsto)
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Targa
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore
Plafoniera bagagliaio
Plafoniera cassetto portaoggetti
Plafoniera luci pozzanghera

180IN EMERGENZA

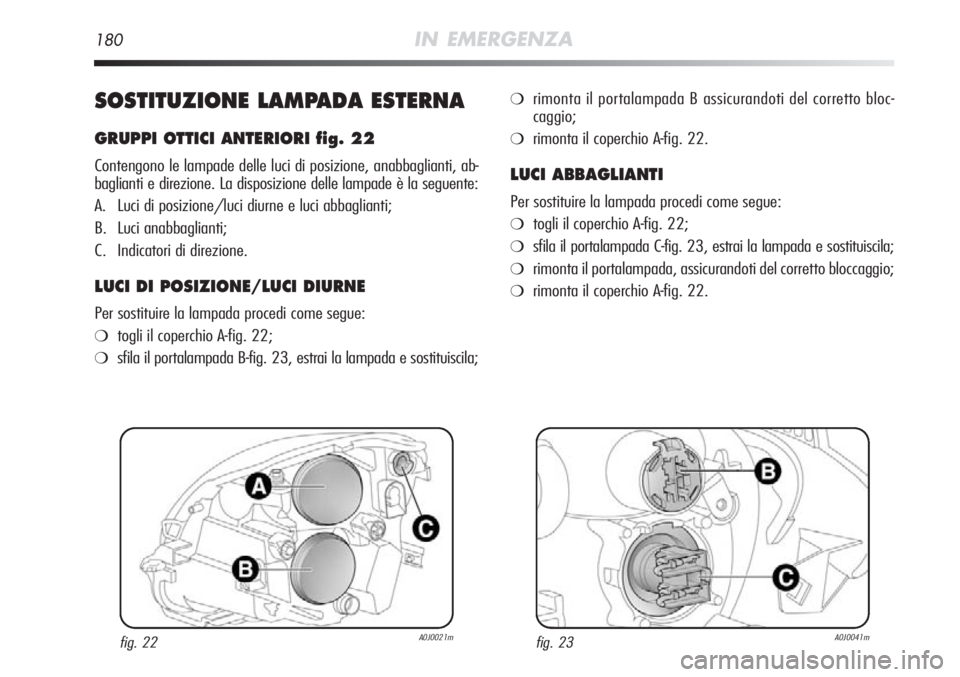

SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 22
Contengono le lampade delle luci di posizione, anabbaglianti, ab-
baglianti e direzione. La disposizione delle lampade è la seguente:
A. Luci di posizione/luci diurne e luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.
LUCI DI POSIZIONE/LUCI DIURNE
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada B-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada B assicurandoti del corretto bloc-
caggio;
❍rimonta il coperchio A-fig. 22.
LUCI ABBAGLIANTI
Per sostituire la lampada procedi come segue:
❍togli il coperchio A-fig. 22;
❍sfila il portalampada C-fig. 23, estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m

IN EMERGENZA181
4
LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedi come segue:
❍togli il coperchio B-fig. 22;
❍togli il coperchio A-fig. 24 di protezione della lampada;
❍estrai la lampada e sostituiscila;
❍rimonta il portalampada, assicurandoti del corretto bloccaggio;
❍rimonta il coperchio B-fig. 22.
Con lampade a scarica di gas (Bixenon)
(per versioni/mercati, dove previsto)
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada prendi la chiave A-fig. 25 (ubicata nella
custodia portadocumenti), inseriscila nella sede B e ruota in sen-
so antiorario il portalampada. Estrai la lampada e sostituiscila.
fig. 24A0J0040m
Per la sostituzione di queste lampade rivolgiti ai
Servizi Autorizzati Alfa Romeo.
fig. 25A0J0018m

182IN EMERGENZA
Laterali
Per sostituire la lampada procedi come segue:
❍agisci sul trasparente A-fig. 26 in modo da comprimere la mol-
letta B, quindi sfila il gruppo verso l’esterno;
❍ruota in senso antiorario il portalampada C, estrai la lampada
e sostituiscila;
❍rimonta il portalampada C nel trasparente ruotandolo in sen-
so orario;
❍rimonta il gruppo assicurandoti dello scatto di bloccaggio del-
la molletta interna B.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
GRUPPI OTTICI POSTERIORI
Per accedere al gruppo ottico agire sul rivestimento laterale del
bagagliaio (vedere fig. 27). Contengono le lampade delle luci di
posizione, direzione e stop.
LUCI DI POSIZIONE/LUCI STOP
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
INDICATORI DI DIREZIONE
Per sostituire la lampada estrai il portalampada A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m

IN EMERGENZA183
4
LUCI RETRONEBBIA/RETROMARCIA
Per la sostituzione delle lampade luci retronebbia A-fig. 28 o re-
tromarcia B rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI TARGA
Per sostituire una lampada procedi come segue:
❍rimuovi i gruppi trasparenti A-fig. 29;
❍ruota in senso orario il portalampada B-fig. 30, estrai la lam-
pada C e sostituiscila.
LUCI 3° STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la sosti-
tuzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
