2012 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

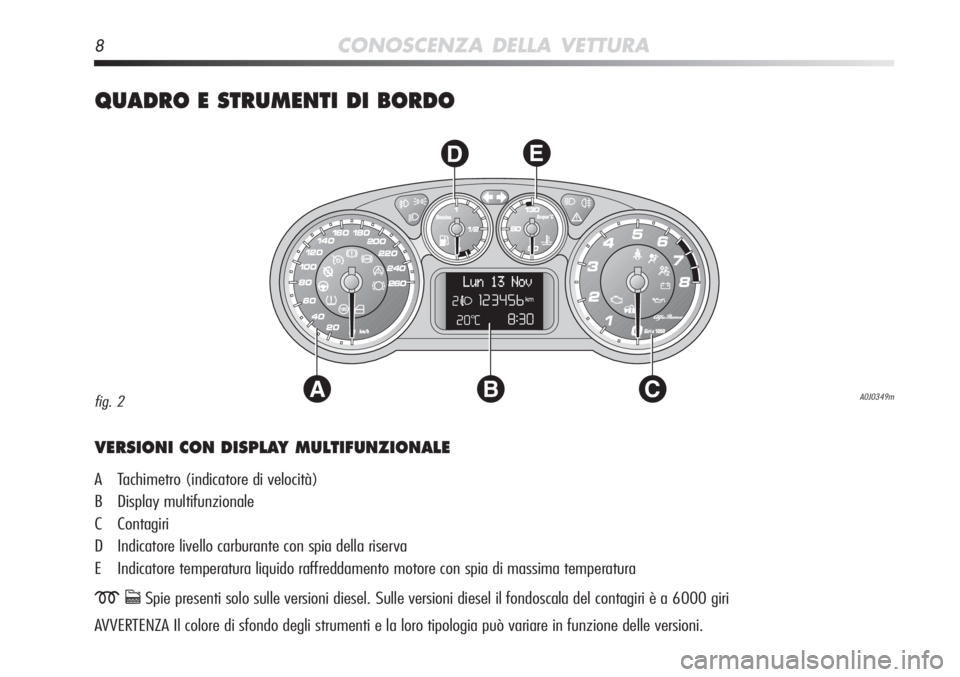

8CONOSCENZA DELLA VETTURA
QUADRO E STRUMENTI DI BORDO
AC
DE
B
VERSIONI CON DISPLAY MULTIFUNZIONALE
A Tachimetro (indicatore di velocità)
B Display multifunzionale
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima\
temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondo\
scala del contagiri è a 6000 giri
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
A0J0349mfig. 2

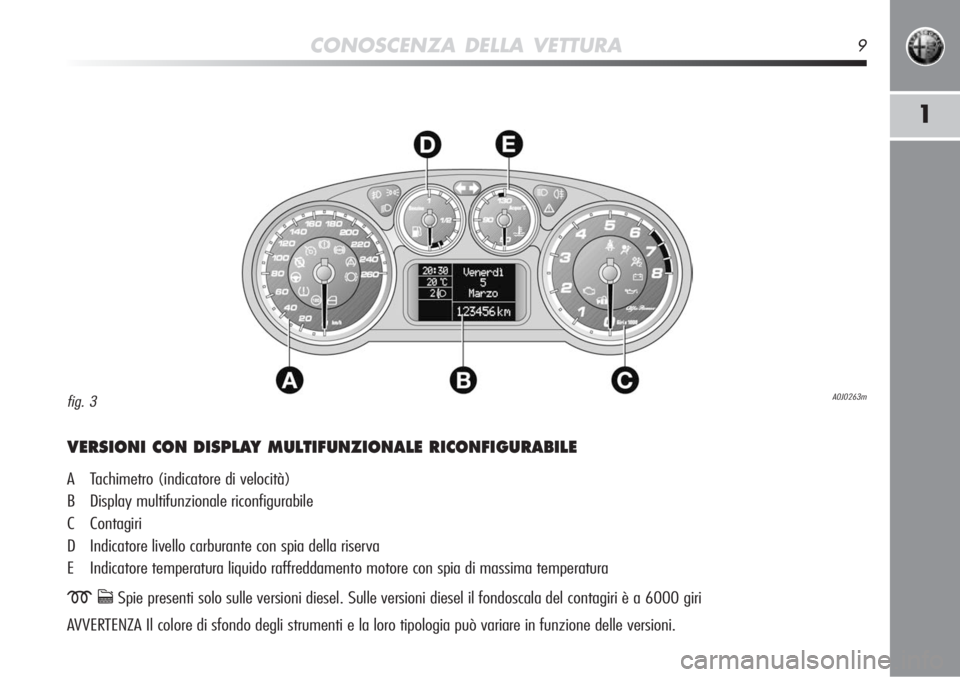

CONOSCENZA DELLA VETTURA9
1
VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A Tachimetro (indicatore di velocità)
B Display multifunzionale riconfigurabile
C Contagiri
D Indicatore livello carburante con spia della riserva
E Indicatore temperatura liquido raffreddamento motore con spia di massima\
temperatura
mcSpie presenti solo sulle versioni diesel. Sulle versioni diesel il fondo\
scala del contagiri è a 6000 giri
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
A0J0263mfig. 3

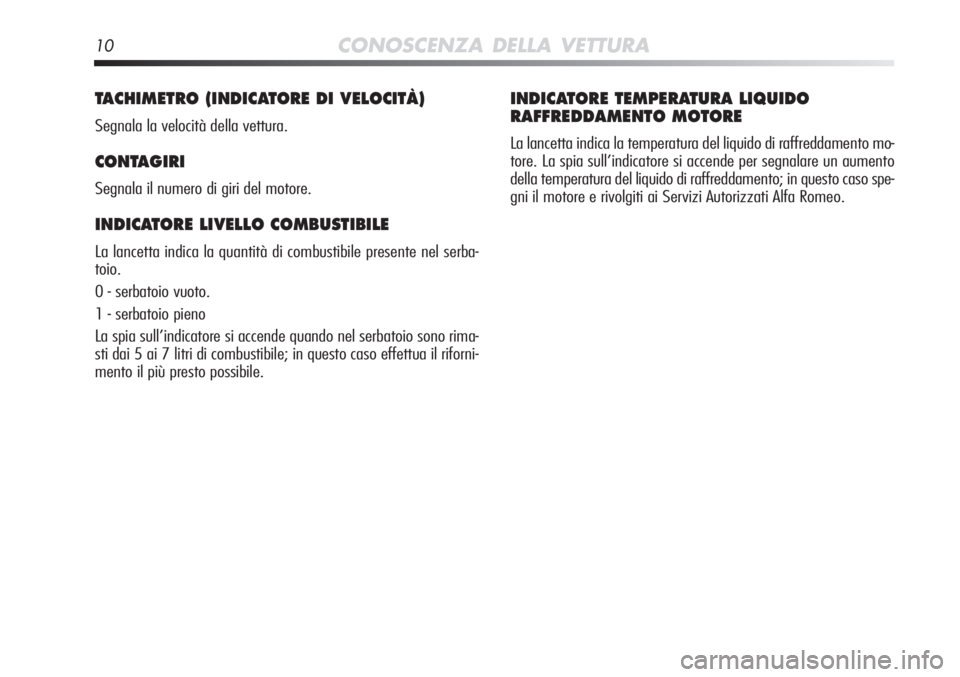

10CONOSCENZA DELLA VETTURA
TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura.
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO COMBUSTIBILE
La lancetta indica la quantità di combustibile presente nel serba-
toio.
0 - serbatoio vuoto.
1 - serbatoio pieno
La spia sull’indicatore si accende quando nel serbatoio sono rima-
sti dai 5 ai 7 litri di combustibile; in questo caso effettua il riforni-
mento il più presto possibile.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di raffreddamento mo-
tore. La spia sull’indicatore si accende per segnalare un aumento
della temperatura del liquido di raffreddamento; in questo caso spe-
gni il motore e rivolgiti ai Servizi Autorizzati Alfa Romeo.

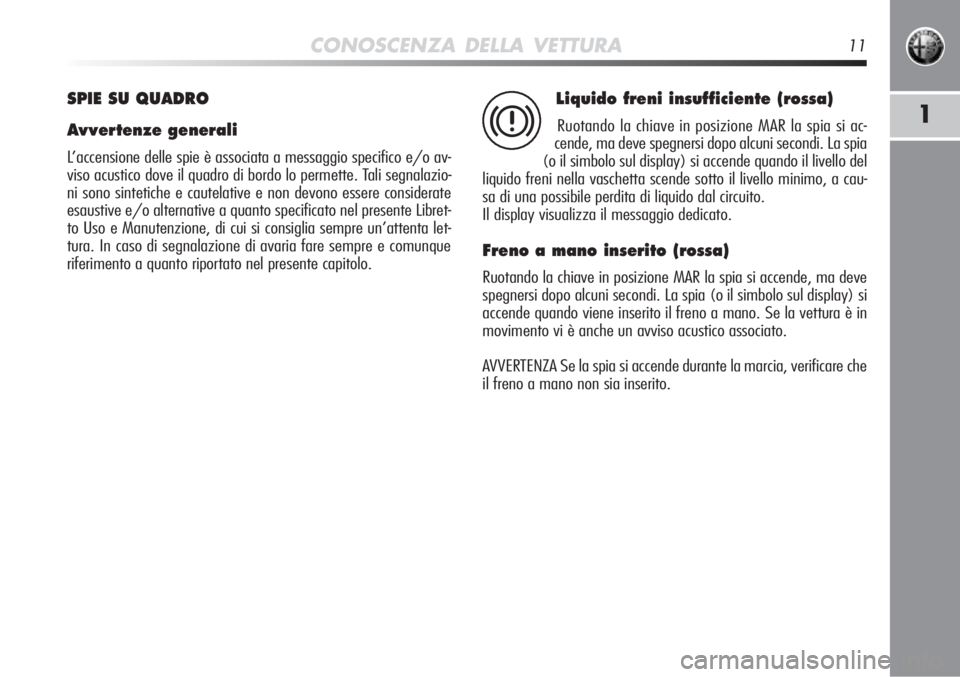

CONOSCENZA DELLA VETTURA11
1
SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico e/o av-
viso acustico dove il quadro di bordo lo permette. Tali segnalazio-
ni sono sintetiche e cautelative e non devono essere considerate
esaustive e/o alternative a quanto specificato nel presente Libret-
to Uso e Manutenzione, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fare sempre e comunque
riferimento a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi dopo alcuni secondi. La spia
(o il simbolo sul display) si accende quando il livello del
liquido freni nella vaschetta scende sotto il livello minimo, a cau-
sa di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia (o il simbolo sul display) si
accende quando viene inserito il freno a mano. Se la vettura è in
movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
x

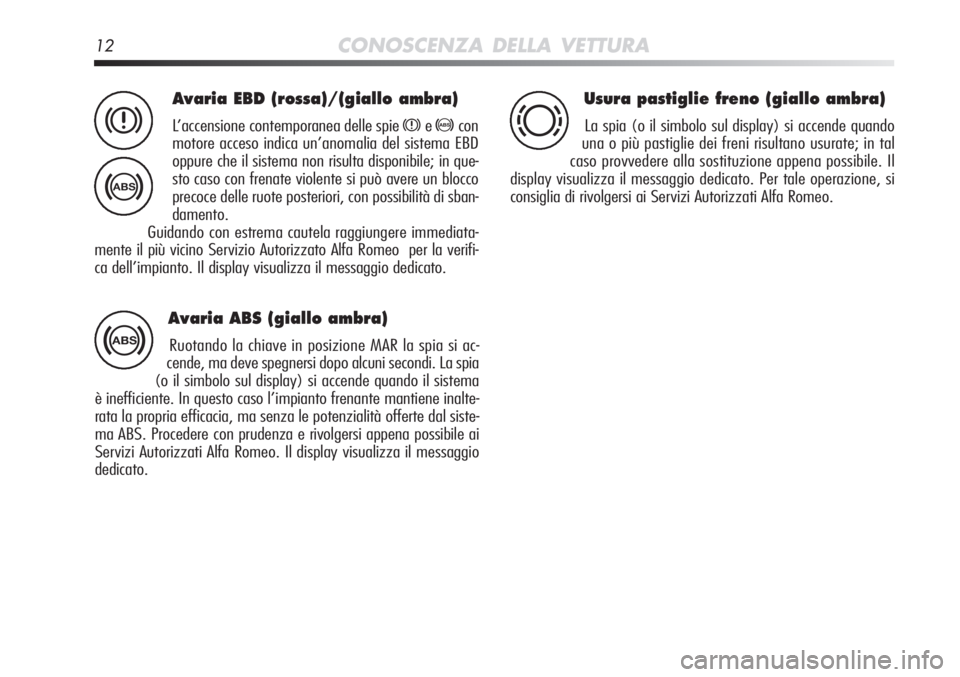

12CONOSCENZA DELLA VETTURA
Avaria EBD (rossa)/(giallo ambra)
L’accensione contemporanea delle spie xe>con
motore acceso indica un’anomalia del sistema EBD
oppure che il sistema non risulta disponibile; in que-
sto caso con frenate violente si può avere un blocco
precoce delle ruote posteriori, con possibilità di sban-
damento.
Guidando con estrema cautela raggiungere immediata-
mente il più vicino Servizio Autorizzato Alfa Romeo per la verifi-
ca dell’impianto. Il display visualizza il messaggio dedicato.x
>
Usura pastiglie freno (giallo ambra)
La spia (o il simbolo sul display) si accende quando
una o più pastiglie dei freni risultano usurate; in tal
caso provvedere alla sostituzione appena possibile. Il
display visualizza il messaggio dedicato. Per tale operazione, si
consiglia di rivolgersi ai Servizi Autorizzati Alfa Romeo. d
Avaria ABS (giallo ambra)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi dopo alcuni secondi. La spia
(o il simbolo sul display) si accende quando il sistema
è inefficiente. In questo caso l’impianto frenante mantiene inalte\
-
rata la propria efficacia, ma senza le potenzialità offerte dal siste-
ma ABS. Procedere con prudenza e rivolgersi appena possibile ai
Servizi Autorizzati Alfa Romeo. Il display visualizza il messaggio
dedicato.>

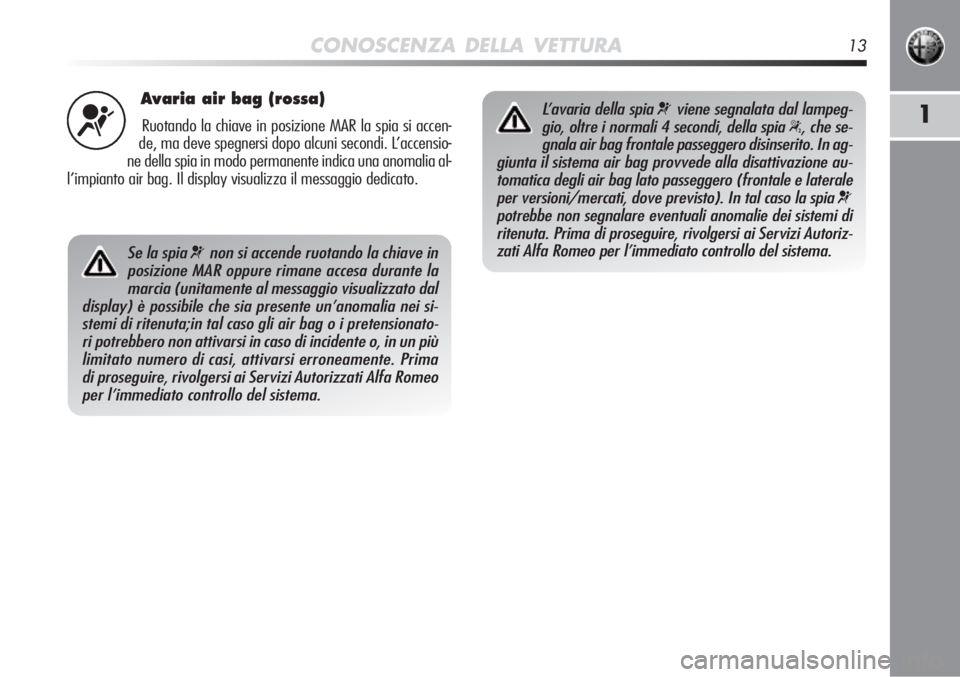

CONOSCENZA DELLA VETTURA13
1
Avaria air bag (rossa)
Ruotando la chiave in posizione MAR la spia si accen-
de, ma deve spegnersi dopo alcuni secondi. L’accensio-
ne della spia in modo permanente indica una anomalia al-
l’impianto air bag. Il display visualizza il messaggio dedicato.¬
Se la spia ¬non si accende ruotando la chiave in
posizione MAR oppure rimane accesa durante la marcia (unitamente al messaggio visualizzato dal
display) è possibile che sia presente un’anomalia nei si- stemi di ritenuta;in tal caso gli air bag o i pretensionato-ri potrebbero non attivarsi in caso di incidente o, in un piùlimitato numero di casi, attivarsi erroneamente. Primadi proseguire, rivolgersi ai Servizi Autorizzati Alfa Romeoper l’immediato controllo del sistema.
L’avaria della spia ¬viene segnalata dal lampeg-
gio, oltre i normali 4 secondi, della spia
“, che se-
gnala air bag frontale passeggero disinserito. In ag-
giunta il sistema air bag provvede alla disattivazione au- tomatica degli air bag lato passeggero (frontale e lateraleper versioni/mercati, dove previsto). In tal caso la spia
¬
potrebbe non segnalare eventuali anomalie dei sistemi diritenuta. Prima di proseguire, rivolgersi ai Servizi Autoriz-zati Alfa Romeo per l’immediato controllo del sistema.

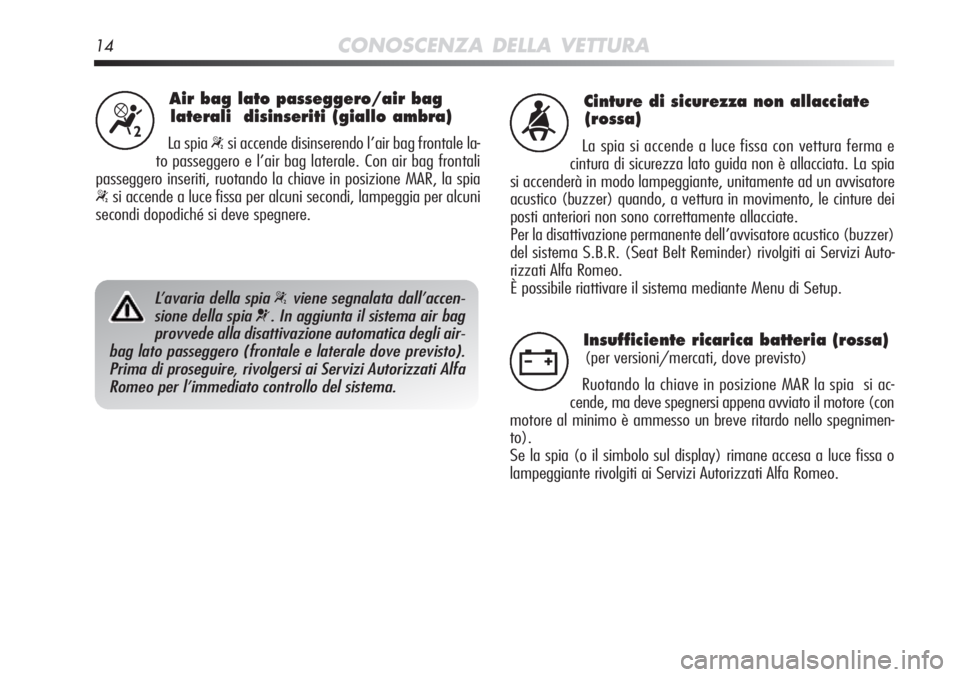

14CONOSCENZA DELLA VETTURA
Air bag lato passeggero/air baglaterali disinseriti (giallo ambra)
La spia “si accende disinserendo l’air bag frontale la-
to passeggero e l’air bag laterale. Con air bag frontali
passeggero inseriti, ruotando la chiave in posizione MAR, la spia
“si accende a luce fissa per alcuni secondi, lampeggia per alcuni
secondi dopodiché si deve spegnere.
“
L’avaria della spia “viene segnalata dall’accen-
sione della spia
¬. In aggiunta il sistema air bag
provvede alla disattivazione automatica degli air-
bag lato passeggero (frontale e laterale dove previsto). Prima di proseguire, rivolgersi ai Servizi Autorizzati AlfaRomeo per l’immediato controllo del sistema.
Cinture di sicurezza non allacciate(rossa)
La spia si accende a luce fissa con vettura ferma e
cintura di sicurezza lato guida non è allacciata. La spia
si accenderà in modo lampeggiante, unitamente ad un avvisatore
acustico (buzzer) quando, a vettura in movimento, le cinture dei
posti anteriori non sono correttamente allacciate.
Per la disattivazione permanente dell’avvisatore acustico (buzzer)
del sistema S.B.R. (Seat Belt Reminder) rivolgiti ai Servizi Auto-
rizzati Alfa Romeo.
È possibile riattivare il sistema mediante Menu di Setup.<
Insufficiente ricarica batteria (rossa)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si ac-
cende, ma deve spegnersi appena avviato il motore (con
motore al minimo è ammesso un breve ritardo nello spegnimen-
to).
Se la spia (o il simbolo sul display) rimane accesa a luce fissa o
lampeggiante rivolgiti ai Servizi Autorizzati Alfa Romeo.w

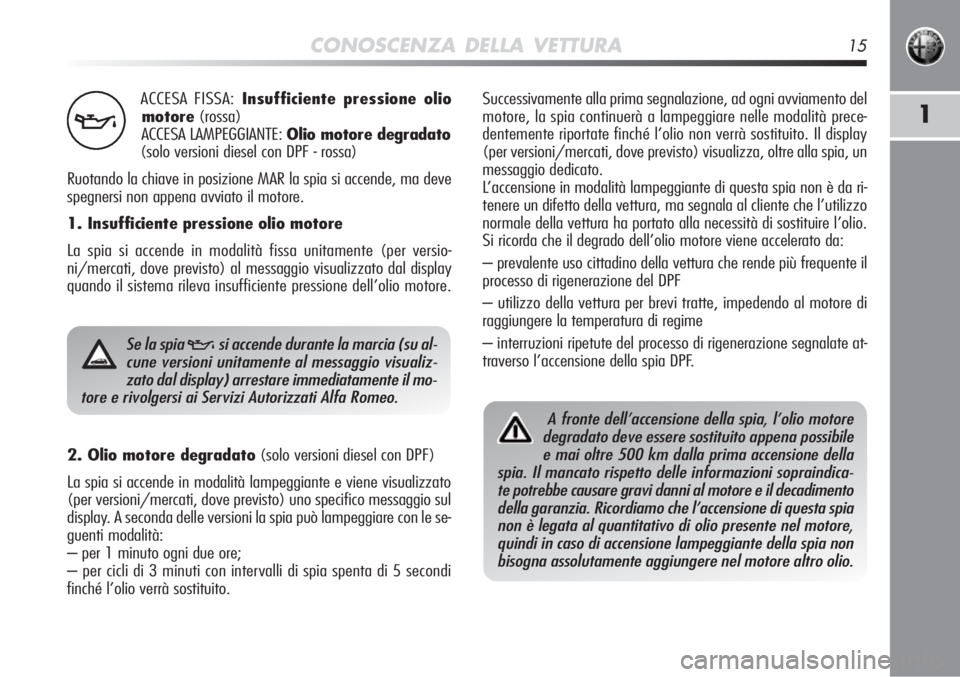

CONOSCENZA DELLA VETTURA15
1
ACCESA FISSA:Insufficiente pressione olio
motore (rossa)
ACCESA LAMPEGGIANTE: Olio motore degradato
(solo versioni diesel con DPF - rossa)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi non appena avviato il motore.
1. Insufficiente pressione olio motore
La spia si accende in modalità fissa unitamente (per versio-
ni/mercati, dove previsto) al messaggio visualizzato dal display
quando il sistema rileva insufficiente pressione dell’olio motore.
v
Se la spia vsi accende durante la marcia (su al-
cune versioni unitamente al messaggio visualiz- zato dal display) arrestare immediatamente il mo-
tore e rivolgersi ai Servizi Autorizzati Alfa Romeo.
2. Olio motore degradato (solo versioni diesel con DPF)
La spia si accende in modalità lampeggiante e viene visualizzato
(per versioni/mercati, dove previsto) uno specifico messaggio sul
display. A seconda delle versioni la spia può lampeggiare con le se-
guenti modalità:
– per 1 minuto ogni due ore;
– per cicli di 3 minuti con intervalli di spia spenta di 5 secondi
finché l’olio verrà sostituito. Successivamente alla prima segnalazione, ad ogni avviamento del
motore, la spia continuerà a lampeggiare nelle modalità prece-
dentemente riportate finché l’olio non verrà sostituito. Il display
(per versioni/mercati, dove previsto) visualizza, oltre alla spia, un
messaggio dedicato.
L’accensione in modalità lampeggiante di questa spia non è da ri\
-
tenere un difetto della vettura, ma segnala al cliente che l’utilizzo\
normale della vettura ha portato alla necessità di sostituire l’olio.
Si ricorda che il degrado dell’olio motore viene accelerato da:
– prevalente uso cittadino della vettura che rende più frequente i\
l
processo di rigenerazione del DPF
– utilizzo della vettura per brevi tratte, impedendo al motore di
raggiungere la temperatura di regime
– interruzioni ripetute del processo di rigenerazione segnalate at-
traverso l’accensione della spia DPF.
A fronte dell’accensione della spia, l’olio motore
degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima accensione della
spia. Il mancato rispetto delle informazioni sopraindica- te potrebbe causare gravi danni al motore e il decadimentodella garanzia. Ricordiamo che l’accensione di questa spianon è legata al quantitativo di olio presente nel motore,quindi in caso di accensione lampeggiante della spia nonbisogna assolutamente aggiungere nel motore altro olio.
