2012 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

144SICUREZZA

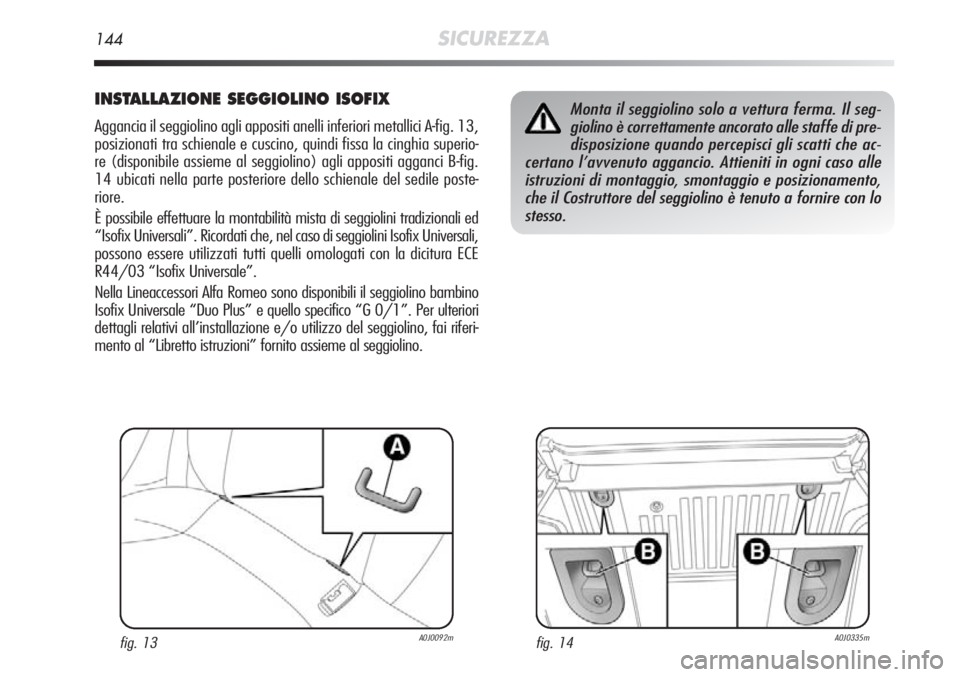

INSTALLAZIONE SEGGIOLINO ISOFIX
Aggancia il seggiolino agli appositi anelli inferiori metallici A-fig. 1\
3,
posizionati tra schienale e cuscino, quindi fissa la cinghia superio-
re (disponibile assieme al seggiolino) agli appositi agganci B-fig.
14 ubicati nella parte posteriore dello schienale del sedile poste-
riore.
È possibile effettuare la montabilità mista di seggiolini tradizio\
nali ed
“Isofix Universali”. Ricordati che, nel caso di seggiolini Isofix \
Universali,
possono essere utilizzati tutti quelli omologati con la dicitura ECE
R44/03 “Isofix Universale”.
Nella Lineaccessori Alfa Romeo sono disponibili il seggiolino bambino
Isofix Universale “Duo Plus” e quello specifico “G 0/1”. Per\
ulteriori
dettagli relativi all’installazione e/o utilizzo del seggiolino, fai \
riferi-
mento al “Libretto istruzioni” fornito assieme al seggiolino.
fig. 13A0J0092mfig. 14A0J0335m
Monta il seggiolino solo a vettura ferma. Il seg-giolino è correttamente ancorato alle staffe di pre-disposizione quando percepisci gli scatti che ac-
certano l’avvenuto aggancio. Attieniti in ogni caso alle istruzioni di montaggio, smontaggio e posizionamento,che il Costruttore del seggiolino è tenuto a fornire con lostesso.

SICUREZZA145
2

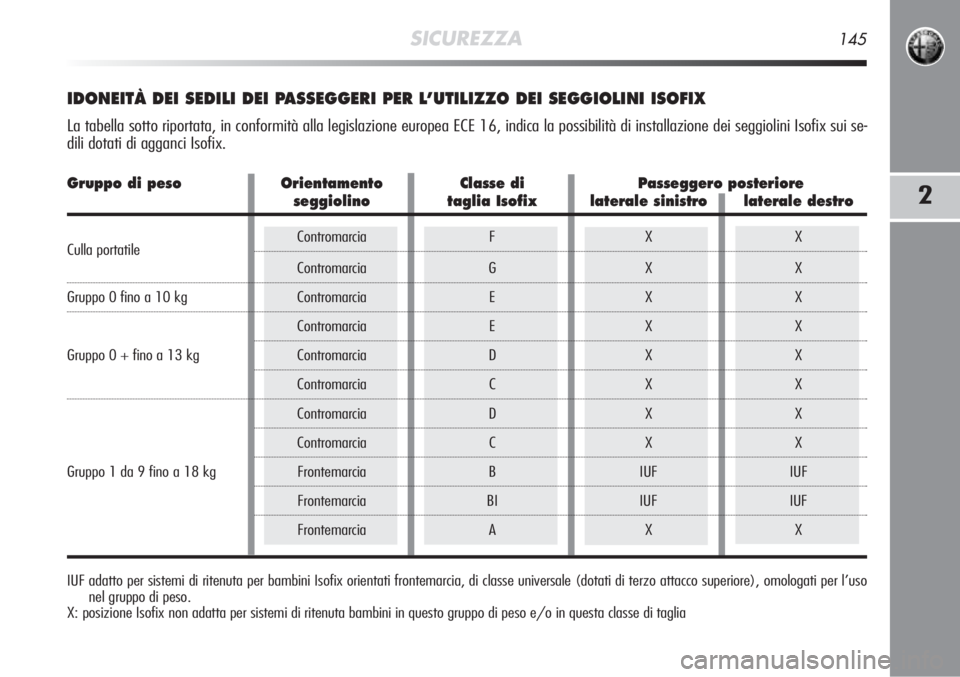

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di in\
stallazione dei seggiolini Isofix sui se-
dili dotati di agganci Isofix.
IUF adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia\
, di classe universale (dotati di terzo attacco superiore), omologati per l’usonel gruppo di peso.
X: posizione Isofix non adatta per sistemi di ritenuta bambini in questo\
gruppo di peso e/o in questa classe di taglia
Gruppo di peso OrientamentoClasse di Passeggero posteriore
seggiolinotaglia Isofix laterale sinistro laterale destro
Culla portatile Contromarcia
FXX
Contromarcia GXX
Gruppo 0 fino a 10 kg ContromarciaEXX
Contromarcia EXX
Gruppo 0 + fino a 13 kg ContromarciaDXX
Contromarcia CXX
Contromarcia DXX
Contromarcia CXX
Gruppo 1 da 9 fino a 18 kg Frontemarcia BIUFIUF
Frontemarcia BIIUFIUF
Frontemarcia AXX

146SICUREZZA

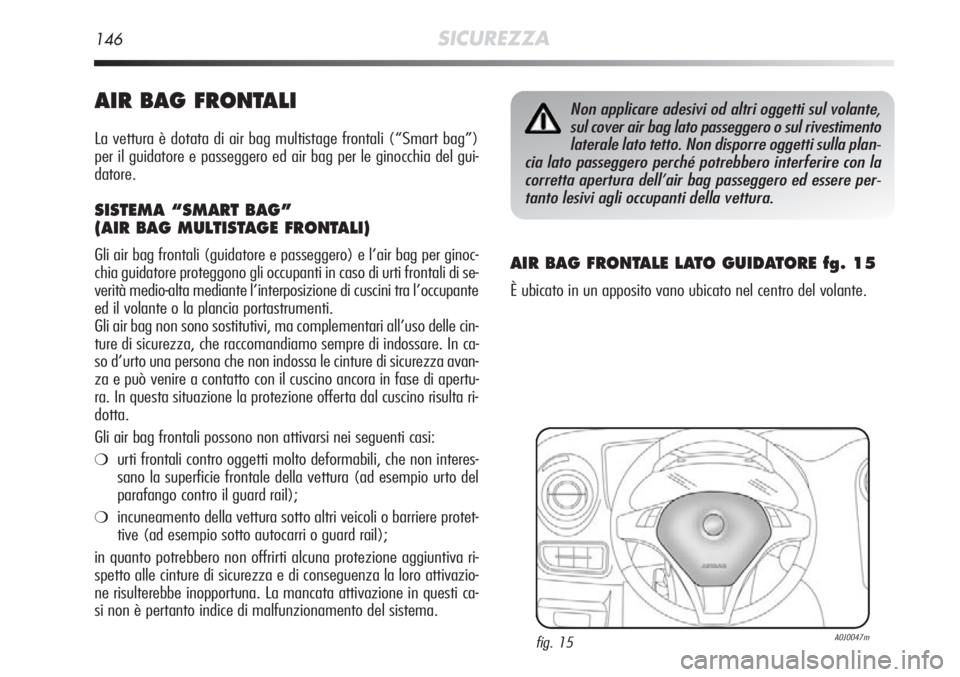

AIR BAG FRONTALI
La vettura è dotata di air bag multistage frontali (“Smart bag”)
per il guidatore e passeggero ed air bag per le ginocchia del gui-
datore.
SISTEMA “SMART BAG”
(AIR BAG MULTISTAGE FRONTALI)
Gli air bag frontali (guidatore e passeggero) e l’air bag per ginoc\
-
chia guidatore proteggono gli occupanti in caso di urti frontali di se-
verità medio-alta mediante l’interposizione di cuscini tra l’oc\
cupante
ed il volante o la plancia portastrumenti.
Gli air bag non sono sostitutivi, ma complementari all’uso delle cin-\
ture di sicurezza, che raccomandiamo sempre di indossare. In ca-
so d’urto una persona che non indossa le cinture di sicurezza avan-
za e può venire a contatto con il cuscino ancora in fase di apertu-
ra. In questa situazione la protezione offerta dal cuscino risulta ri-
dotta.
Gli air bag frontali possono non attivarsi nei seguenti casi:
❍urti frontali contro oggetti molto deformabili, che non interes-
sano la superficie frontale della vettura (ad esempio urto del
parafango contro il guard rail);
❍incuneamento della vettura sotto altri veicoli o barriere protet-
tive (ad esempio sotto autocarri o guard rail);
in quanto potrebbero non offrirti alcuna protezione aggiuntiva ri-
spetto alle cinture di sicurezza e di conseguenza la loro attivazio-
ne risulterebbe inopportuna. La mancata attivazione in questi ca-
si non è pertanto indice di malfunzionamento del sistema.
AIR BAG FRONTALE LATO GUIDATORE fg. 15
È ubicato in un apposito vano ubicato nel centro del volante.
Non applicare adesivi od altri oggetti sul volante, sul cover air bag lato passeggero o sul rivestimentolaterale lato tetto. Non disporre oggetti sulla plan-
cia lato passeggero perché potrebbero interferire con la corretta apertura dell’air bag passeggero ed essere per-tanto lesivi agli occupanti della vettura.
fig. 15A0J0047m

SICUREZZA147
2

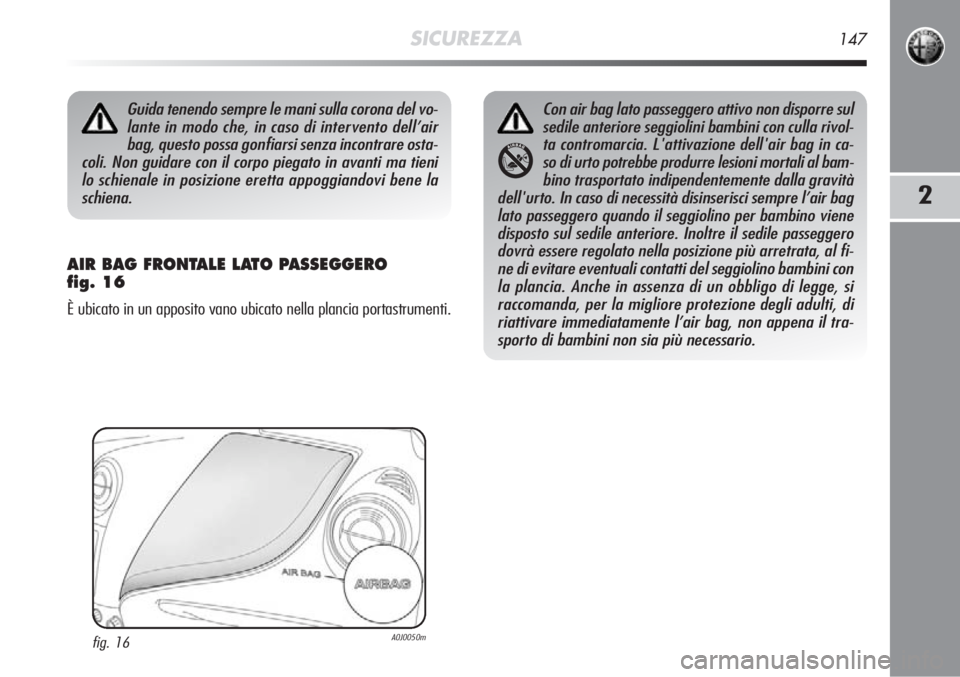

AIR BAG FRONTALE LATO PASSEGGERO
fig. 16
È ubicato in un apposito vano ubicato nella plancia portastrumenti.
Guida tenendo sempre le mani sulla corona del vo-lante in modo che, in caso di intervento dell’airbag, questo possa gonfiarsi senza incontrare osta-
coli. Non guidare con il corpo piegato in avanti ma tieni lo schienale in posizione eretta appoggiandovi bene laschiena.
fig. 16A0J0050m
Con air bag lato passeggero attivo non disporre sulsedile anteriore seggiolini bambini con culla rivol-ta contromarcia. L'attivazione dell'air bag in ca-so di urto potrebbe produrre lesioni mortali al bam-bino trasportato indipendentemente dalla gravità
dell'urto. In caso di necessità disinserisci sempre l’air bag lato passeggero quando il seggiolino per bambino vienedisposto sul sedile anteriore. Inoltre il sedile passeggerodovrà essere regolato nella posizione più arretrata, al fi-ne di evitare eventuali contatti del seggiolino bambini conla plancia. Anche in assenza di un obbligo di legge, siraccomanda, per la migliore protezione degli adulti, diriattivare immediatamente l’air bag, non appena il tra-sporto di bambini non sia più necessario.

148SICUREZZA

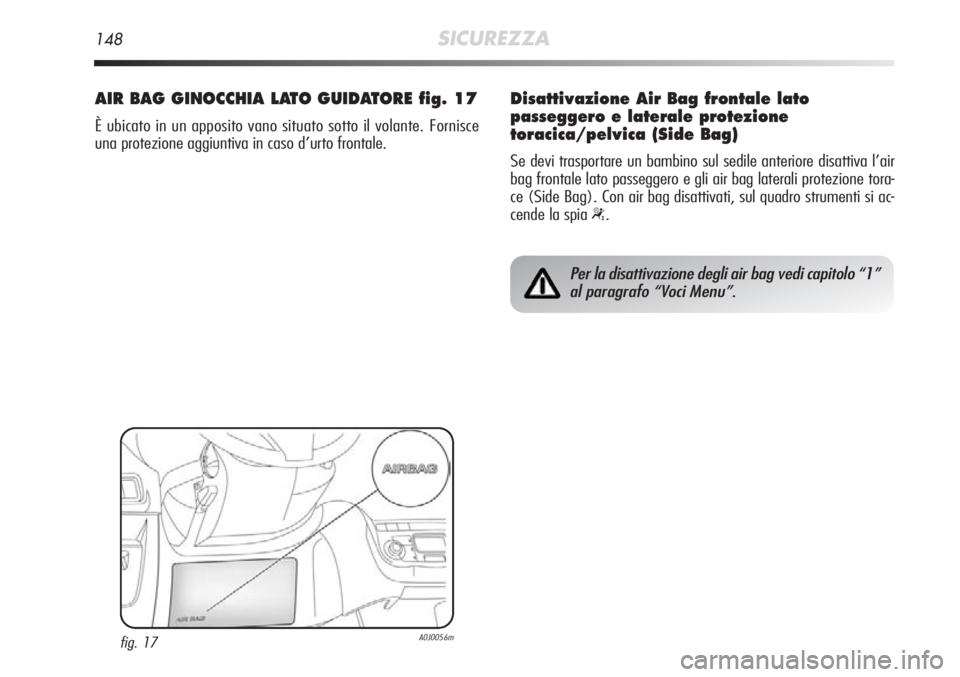

AIR BAG GINOCCHIA LATO GUIDATORE fig. 17
È ubicato in un apposito vano situato sotto il volante. Fornisce
una protezione aggiuntiva in caso d’urto frontale.
fig. 17A0J0056m
Per la disattivazione degli air bag vedi capitolo “1”al paragrafo “Voci Menu”.
Disattivazione Air Bag frontale lato
passeggero e laterale protezione
toracica/pelvica (Side Bag)
Se devi trasportare un bambino sul sedile anteriore disattiva l’air
bag frontale lato passeggero e gli air bag laterali protezione tora-
ce (Side Bag). Con air bag disattivati, sul quadro strumenti si ac-
cende la spia
“.

SICUREZZA149
2

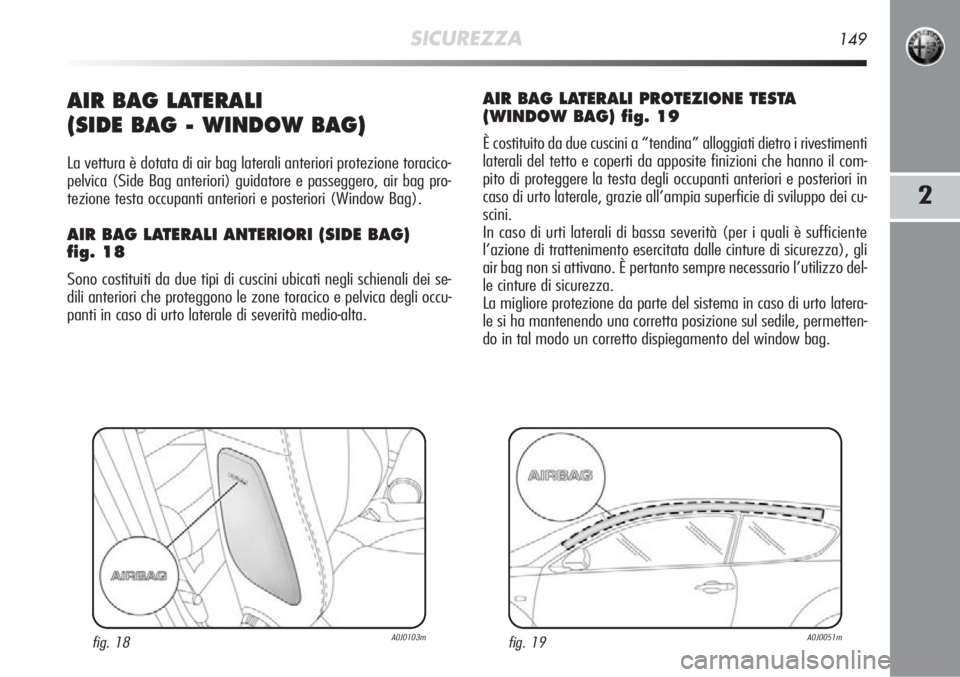

AIR BAG LATERALI
(SIDE BAG - WINDOW BAG)
La vettura è dotata di air bag laterali anteriori protezione toracico\
-
pelvica (Side Bag anteriori) guidatore e passeggero, air bag pro-
tezione testa occupanti anteriori e posteriori (Window Bag).
AIR BAG LATERALI ANTERIORI (SIDE BAG)
fig. 18
Sono costituiti da due tipi di cuscini ubicati negli schienali dei se-
dili anteriori che proteggono le zone toracico e pelvica degli occu-
panti in caso di urto laterale di severità medio-alta.
AIR BAG LATERALI PROTEZIONE TESTA
(WINDOW BAG) fig. 19
È costituito da due cuscini a “tendina” alloggiati dietro i riv\
estimenti
laterali del tetto e coperti da apposite finizioni che hanno il com-
pito di proteggere la testa degli occupanti anteriori e posteriori in
caso di urto laterale, grazie all’ampia superficie di sviluppo dei cu-
scini.
In caso di urti laterali di bassa severità (per i quali è sufficiente
l’azione di trattenimento esercitata dalle cinture di sicurezza), gl\
i
air bag non si attivano. È pertanto sempre necessario l’utilizzo del-
le cinture di sicurezza.
La migliore protezione da parte del sistema in caso di urto latera-
le si ha mantenendo una corretta posizione sul sedile, permetten-
do in tal modo un corretto dispiegamento del window bag.
fig. 18A0J0103mfig. 19A0J0051m

150SICUREZZA

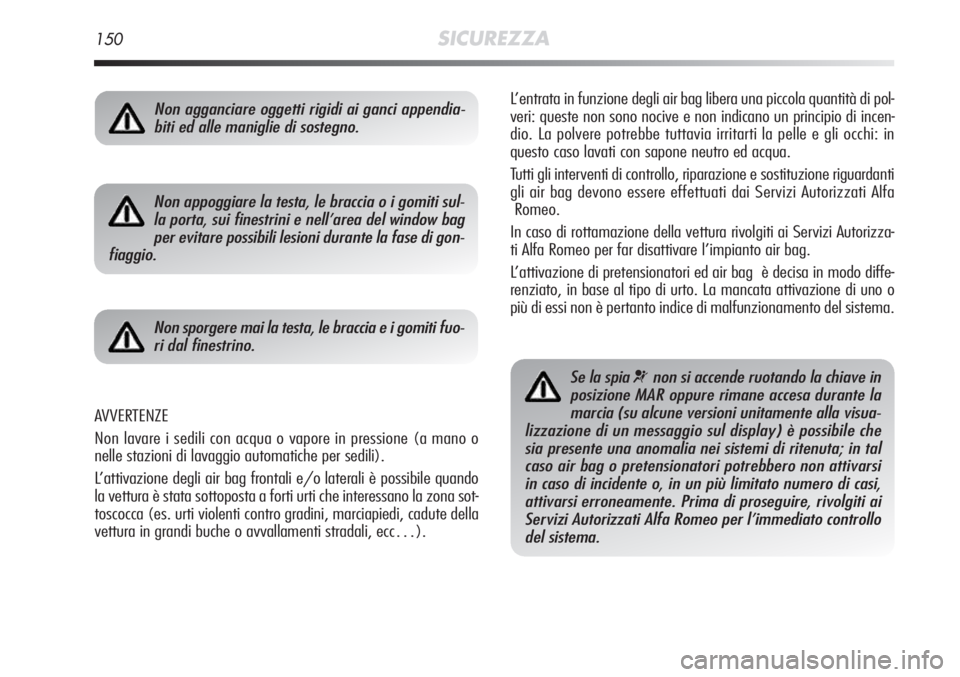

L’entrata in funzione degli air bag libera una piccola quantità di \
pol-
veri: queste non sono nocive e non indicano un principio di incen-
dio. La polvere potrebbe tuttavia irritarti la pelle e gli occhi: in
questo caso lavati con sapone neutro ed acqua.
Tutti gli interventi di controllo, riparazione e sostituzione riguardanti
gli air bag devono essere effettuati dai Servizi Autorizzati Alfa Romeo.
In caso di rottamazione della vettura rivolgiti ai Servizi Autorizza-
ti Alfa Romeo per far disattivare l’impianto air bag.
L’attivazione di pretensionatori ed air bag è decisa in modo diffe\
-
renziato, in base al tipo di urto. La mancata attivazione di uno o
più di essi non è pertanto indice di malfunzionamento del sistema.Non agganciare oggetti rigidi ai ganci appendia- biti ed alle maniglie di sostegno.
Non appoggiare la testa, le braccia o i gomiti sul-la porta, sui finestrini e nell’area del window bagper evitare possibili lesioni durante la fase di gon-
fiaggio.
Non sporgere mai la testa, le braccia e i gomiti fuo- ri dal finestrino.
AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione (a mano o
nelle stazioni di lavaggio automatiche per sedili).
L’attivazione degli air bag frontali e/o laterali è possibile quand\
o
la vettura è stata sottoposta a forti urti che interessano la zona sot-
toscocca (es. urti violenti contro gradini, marciapiedi, cadute della
vettura in grandi buche o avvallamenti stradali, ecc…).
Se la spia ¬non si accende ruotando la chiave in
posizione MAR oppure rimane accesa durante la marcia (su alcune versioni unitamente alla visua-
lizzazione di un messaggio sul display) è possibile che sia presente una anomalia nei sistemi di ritenuta; in talcaso air bag o pretensionatori potrebbero non attivarsiin caso di incidente o, in un più limitato numero di casi,attivarsi erroneamente. Prima di proseguire, rivolgiti aiServizi Autorizzati Alfa Romeo per l’immediato controllodel sistema.

SICUREZZA151
2

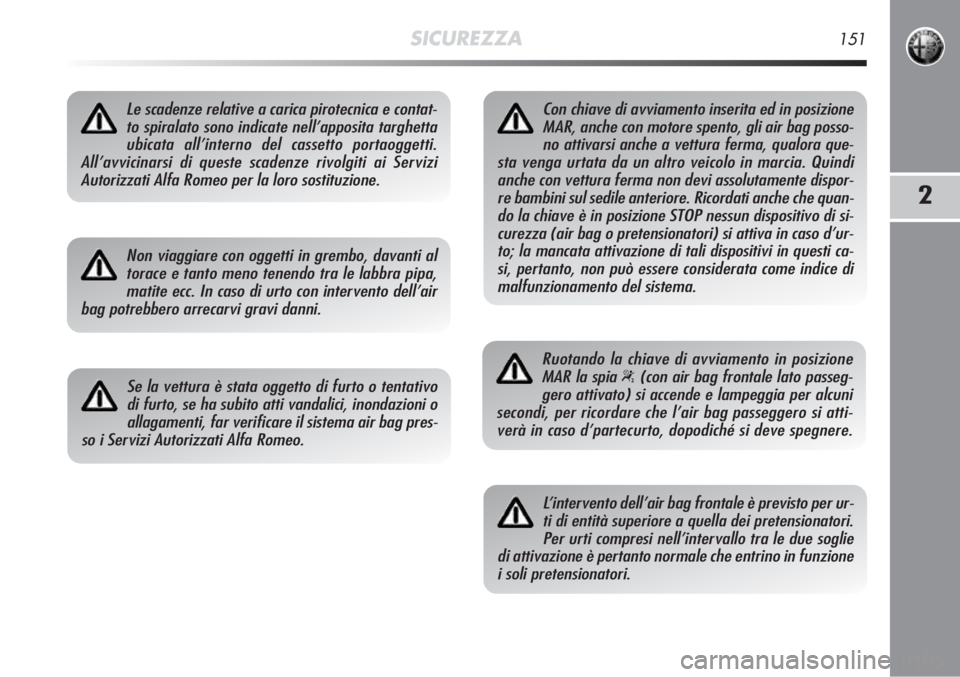

Le scadenze relative a carica pirotecnica e contat-to spiralato sono indicate nell’apposita targhettaubicata all’interno del cassetto portaoggetti.
All’avvicinarsi di queste scadenze rivolgiti ai Servizi Autorizzati Alfa Romeo per la loro sostituzione.
Non viaggiare con oggetti in grembo, davanti altorace e tanto meno tenendo tra le labbra pipa,matite ecc. In caso di urto con intervento dell’air
bag potrebbero arrecarvi gravi danni.
Se la vettura è stata oggetto di furto o tentativo di furto, se ha subito atti vandalici, inondazioni oallagamenti, far verificare il sistema air bag pres-
so i Servizi Autorizzati Alfa Romeo.
Con chiave di avviamento inserita ed in posizione MAR, anche con motore spento, gli air bag posso-no attivarsi anche a vettura ferma, qualora que-
sta venga urtata da un altro veicolo in marcia. Quindi anche con vettura ferma non devi assolutamente dispor-re bambini sul sedile anteriore. Ricordati anche che quan-do la chiave è in posizione STOP nessun dispositivo di si-curezza (air bag o pretensionatori) si attiva in caso d’ur-to; la mancata attivazione di tali dispositivi in questi ca-si, pertanto, non può essere considerata come indice dimalfunzionamento del sistema.
Ruotando la chiave di avviamento in posizioneMAR la spia
“(con air bag frontale lato passeg-
gero attivato) si accende e lampeggia per alcuni
secondi, per ricordare che l’air bag passeggero si atti- verà in caso d’partecurto, dopodiché si deve spegnere.
L’intervento dell’air bag frontale è previsto per ur-ti di entità superiore a quella dei pretensionatori.Per urti compresi nell’intervallo tra le due soglie
di attivazione è pertanto normale che entrino in funzione i soli pretensionatori.
