2012 Abarth Punto Evo Instructieboek (in Dutch)

Lege batterijen zijn schadelijk voor het
milieu. Ze moeten in daarvoor bestemde
containers worden gedeponeerd of
kunnen ingeleverd worden bij het Abarth
Servicenetwerk, dat voor de verwerking zorgt.FRONTJE VAN AFSTANDSBEDIENING
VERVANGEN fig. 7
Volg voor het vervangen van het frontje van de
afstandsbediening de in de figuur afgebeelde procedure.
Extra afstandsbedieningen bestellen
Het systeem kan maximaal 8 afstandsbedieningen
herkennen. Als u in de loop der tijd een nieuwe
afstandsbediening nodig hebt, kunt u zich tot het Abarth
Servicenetwerk wenden. Neem dan de CODE-card, een
identiteitsbewijs en het kentekenbewijs mee.
fig. 7F0U008Ab
8
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MECHANISCHE SLEUTEL fig. 8
De metalen baard A zit vast aan de sleutel.
De sleutel dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tankdop (voor
bepaalde uitvoeringen/markten).DIEFSTALALARM
Het diefstalalarm van de auto is opgenomen in het
Abarth Lineaccessori-programma.
fig. 8F0U009Ab
9
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

10
Hieronder worden alle met de sleutels in te schakelen functies samengevat (met en zonder afstandsbediening):
Type sleutel
Mechanische sleutel
Sleutel met afstandsbediening
Zichtbare signalering
Knipperen richtingaanwijzers
(alleen met sleutel
met afstandsbediening)
Bewakingslampje
Sloten ontgrendelen
Sleutel linksom draaien
(bestuurderszijde)
Sleutel linksom draaien
(bestuurderszijde)
Knop
Ëkort indrukken
2 x knipperen
DovenSloten van buitenaf
vergrendelen
Sleutel rechtsom draaien
(bestuurderszijde)
Sleutel rechtsom draaien
(bestuurderszijde)
Knop Ákort indrukken
1 x knipperen
3 seconden continu branden
en vervolgens knipperen
bewakingslampjeDead lock
inschakelen (*)
–
–
Knop Átwee keer
indrukken
3 x knipperen
Twee x knipperen en
vervolgens knipperen
bewakingslampjeOntgrendelen
achterklepslot
–
–
Knop
Rkort indrukken
2 x knipperen
Knipperen
bewakingslampje
(*) Voor bepaalde uitvoeringen/markten.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

11fig. 9F0U010Ab
Als het start-/contactslot is geforceerd
(bijv. bij een poging tot diefstal) moet u,
voordat u weer met de auto gaat rijden, de
werking van het slot laten controleren bij het
Abarth Servicenetwerk.
ATTENTIE
Neem altijd de sleutel uit het contactslot
als de auto wordt verlaten, om
onvoorzichtig gebruik van de bedieningsorganen
te voorkomen. Vergeet niet de handrem aan te
trekken. Schakel de eerste versnelling in als de
auto op een helling omhoog staat en de
achteruit bij een helling omlaag (gezien vanuit
de rijrichting). Laat kinderen nooit alleen achter
in de auto.
ATTENTIE
START-/CONTACTSLOT
De sleutel kan in drie standen worden gedraaid fig. 9:
❒STOP: motor uit, sleutel uitneembaar, stuurslot
ingeschakeld. Enkele elektrische installaties werken
(bijv. autoradio, centrale portiervergrendeling).
❒MAR: contact aan. Alle elektrische installaties
werken.
❒AVV: motor starten (stand zonder vergrendeling).
Het contactslot is voorzien van een herstartbeveiliging.
Als de motor bij de eerste poging niet aanslaat, moet
u de sleutel terugdraaien in stand STOP en nogmaals
starten.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Verwijder de sleutel nooit uit het
contactslot als de auto nog in beweging
is. Bij de eerste stuuruitslag blokkeert het stuur
automatisch. Dit geldt in alle gevallen, ook als
de auto gesleept wordt.
ATTENTIE
Het is streng verboden om de-/
montagewerkzaamheden uit te voeren,
waarvoor wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij montage van
een diefstalbeveiliging). Hierdoor kunnen de
prestaties van het systeem, de garantie en de
veiligheid in gevaar worden gebracht en voldoet
de auto niet meer aan de typegoedkeuring.
ATTENTIESTUURSLOT
Inschakelen
Zet de sleutel in stand STOP, trek de sleutel uit het
start-/contactslot en draai het stuur totdat het
vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl u de sleutel in
stand MAR draait.
12
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

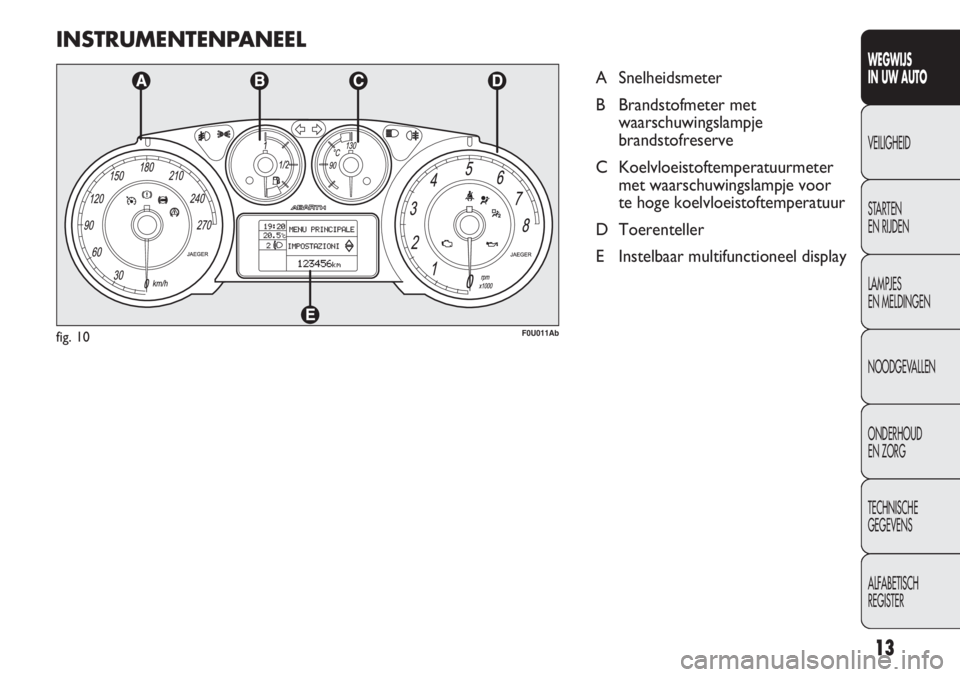

INSTRUMENTENPANEEL
A Snelheidsmeter
B Brandstofmeter met
waarschuwingslampje
brandstofreserve
C Koelvloeistoftemperatuurmeter
met waarschuwingslampje voor
te hoge koelvloeistoftemperatuur
D Toerenteller
E Instelbaar multifunctioneel display
F0U011Abfig. 10
13
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

14
INSTRUMENTEN
De achtergrondkleur en de vormgeving van de
instrumenten kunnen per uitvoering verschillen.
SNELHEIDSMETER fig. 11
Geeft de snelheid van de auto aan.
TOERENTELLER fig. 12
De toerenteller geeft het toerental per minuut van de
motor aan.
BELANGRIJK De regeleenheid van de elektronische
inspuiting blokkeert tijdelijk de toevoer van brandstof als
de motor met te hoge toerentallen draait, waardoor het
motorvermogen zal afnemen.
Bij stationair draaiende motor kan de toerenteller onder
bepaalde omstandigheden een geleidelijke of herhaalde
toerentalstijging aangeven.Dit is een normaal verschijnsel dat kan optreden als
bijvoorbeeld de airconditioning of de elektroventilateur
wordt ingeschakeld. In deze gevallen dient een geringe
toerentalstijging voor het behoud van de lading van de
accu.
BRANDSTOFMETER fig. 13
De wijzer geeft de hoeveelheid brandstof aan die in de
tank aanwezig is.
E brandstoftank leeg.
F brandstoftank vol.
Het waarschuwingslampje A geeft aan dat er nog
ongeveer 7 liter brandstof aanwezig is.
Rijd niet met een bijna lege brandstoftank: door een
onregelmatige brandstoftoevoer kan de katalysator
beschadigen.
fig. 12F0U014Abfig. 11F0U013Ab
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

15
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U015Abfig. 13F0U016Abfig. 14
C Lage koelvloeistoftemperatuur.
H Hoge koelvloeistoftemperatuur.
Als het waarschuwingslampje B gaat branden (op enkele
uitvoeringen verschijnt ook een melding op het
instelbare multifunctionele display), dan is de
koelvloeistoftemperatuur te hoog; zet in dat geval de
motor uit en wendt u tot het Abarth Servicenetwerk. Zie de paragraaf „Tanken”.
BELANGRIJK Als de wijzernaald op de indicatie E staat
en het waarschuwingslampje A knippert, dan is er een
storing in het systeem. Wendt u in dat geval tot het
Abarth Servicenetwerk om het systeem te laten
controleren.
KOELVLOEISTOFTEMPERATUURMETER
fig. 14
De wijzer geeft de temperatuur aan van de
motorkoelvloeistof, zodra de koelvloeistoftemperatuur
hoger wordt dan ongeveer 50 °C.
Bij normaal gebruik van de auto kan de wijzernaald op
verschillende posities in het bereik staan, afhankelijk van
de gebruiksomstandigheden van de auto.
Als de wijzernaald in het rode gebied
komt, zet dan onmiddellijk de motor uit
en wendt u tot het Abarth Servicenetwerk.
