2011 Seat Alhambra Manual del propietario (in Spanish)

Asientos y portaobjetos135
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
¡Cuidado!
xLos filamentos térmicos o la antena de la luneta pueden dañarse con el
roce de objetos transportados sobre la bandeja portaobjetos.
xLa antena de las ventanillas laterales puede resultar deteriorada a causa
del roce de los objetos.
Nota
Para que el aire viciado pueda salir del vehículo, no cubra las ranuras de
ventilación situadas entre la luneta térmica y la bandeja.
Plegar los asientos traseros como superficie de carga
Fig. 89 Segunda fila de asientos: pliegue el asiento
trasero , asiento trasero como superficie de carga .AAAB

Asientos y portaobjetos 136

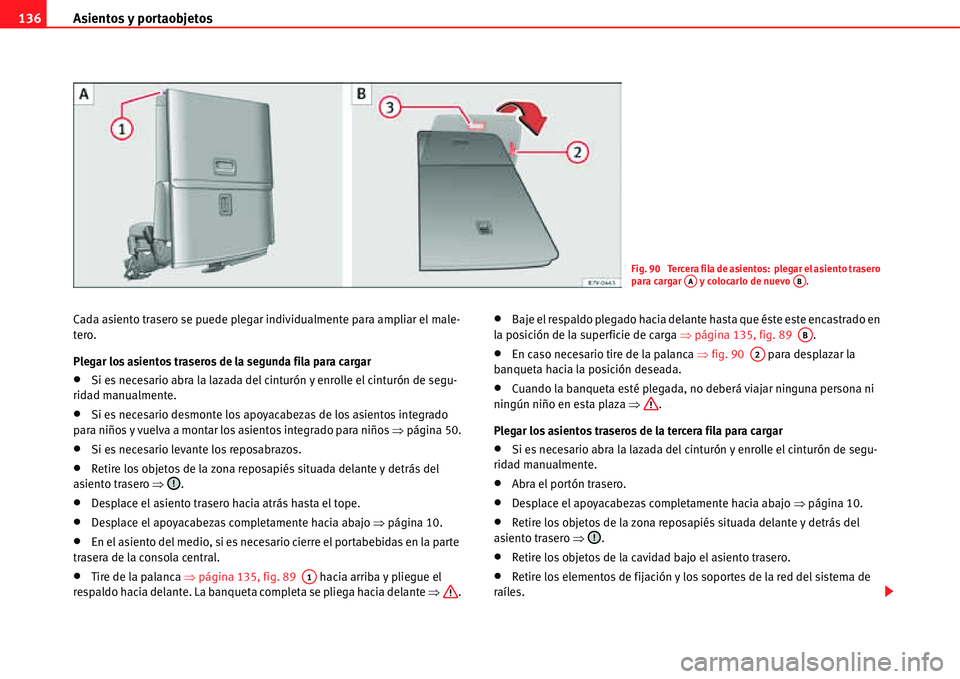

Cada asiento trasero se puede plegar individualmente para ampliar el male-
tero.
Plegar los asientos traseros de la segunda fila para cargar
xSi es necesario abra la lazada del cinturón y enrolle el cinturón de segu-
ridad manualmente.
xSi es necesario desmonte los apoyacabezas de los asientos integrado
para niños y vuelva a montar los asientos integrado para niños Ÿpágina 50.
xSi es necesario levante los reposabrazos.
xRetire los objetos de la zona reposapiés situada delante y detrás del
asiento trasero Ÿ.
xDesplace el asiento trasero hacia atrás hasta el tope.
xDesplace el apoyacabezas completamente hacia abajo Ÿpágina 10.
xEn el asiento del medio, si es necesario cierre el portabebidas en la parte
trasera de la consola central.
xTire de la palanca Ÿpágina 135, fig. 89 hacia arriba y pliegue el
respaldo hacia delante. La banqueta completa se pliega hacia delante Ÿ.
xBaje el respaldo plegado hacia delante hasta que éste este encastrado en
la posición de la superficie de carga Ÿpágina 135, fig. 89 .
xEn caso necesario tire de la palanca Ÿfig. 90 para desplazar la
banqueta hacia la posición deseada.
xCuando la banqueta esté plegada, no deberá viajar ninguna persona ni
ningún niño en esta plaza Ÿ.
Plegar los asientos traseros de la tercera fila para cargar
xSi es necesario abra la lazada del cinturón y enrolle el cinturón de segu-
ridad manualmente.
xAbra el portón trasero.
xDesplace el apoyacabezas completamente hacia abajo Ÿpágina 10.
xRetire los objetos de la zona reposapiés situada delante y detrás del
asiento trasero Ÿ.
xRetire los objetos de la cavidad bajo el asiento trasero.
xRetire los elementos de fijación y los soportes de la red del sistema de
raíles.
Fig. 90 Tercera fila de asientos: plegar el asiento trasero
para cargar y colocarlo de nuevo .AAAB
A1
AB
A2

Asientos y portaobjetos137
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

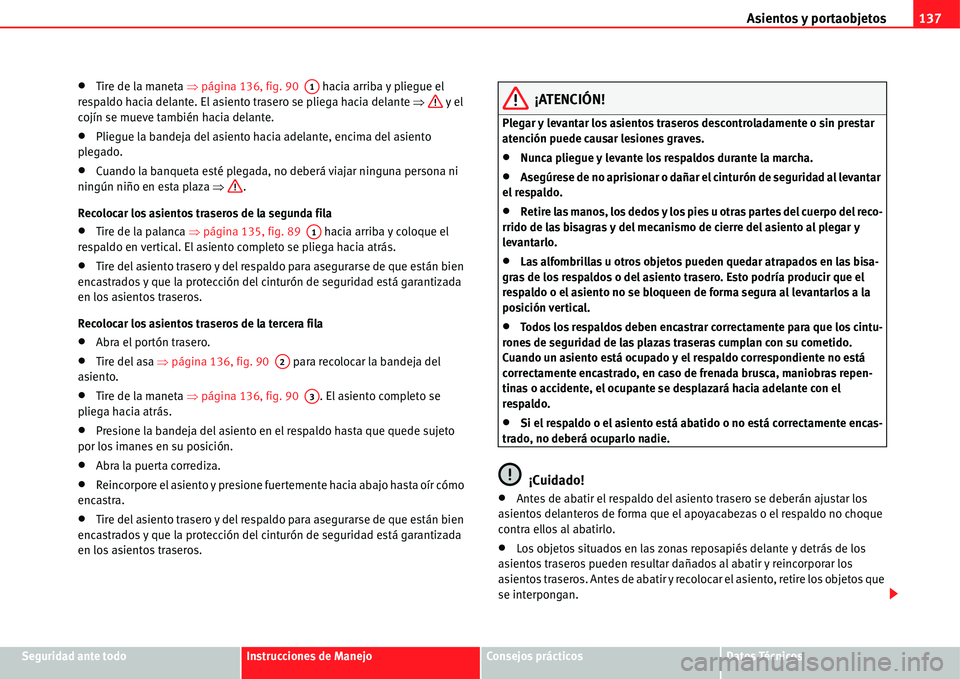

xTire de la maneta Ÿpágina 136, fig. 90 hacia arriba y pliegue el
respaldo hacia delante. El asiento trasero se pliega hacia delante Ÿ y el
cojín se mueve también hacia delante.
xPliegue la bandeja del asiento hacia adelante, encima del asiento
plegado.
xCuando la banqueta esté plegada, no deberá viajar ninguna persona ni
ningún niño en esta plaza Ÿ.
Recolocar los asientos traseros de la segunda fila
xTire de la palanca Ÿpágina 135, fig. 89 hacia arriba y coloque el
respaldo en vertical. El asiento completo se pliega hacia atrás.
xTire del asiento trasero y del respaldo para asegurarse de que están bien
encastrados y que la protección del cinturón de seguridad está garantizada
en los asientos traseros.
Recolocar los asientos traseros de la tercera fila
xAbra el portón trasero.
xTire del asa Ÿpágina 136, fig. 90 para recolocar la bandeja del
asiento.
xTire de la maneta Ÿpágina 136, fig. 90 . El asiento completo se
pliega hacia atrás.
xPresione la bandeja del asiento en el respaldo hasta que quede sujeto
por los imanes en su posición.
xAbra la puerta corrediza.
xReincorpore el asiento y presione fuertemente hacia abajo hasta oír cómo
encastra.
xTire del asiento trasero y del respaldo para asegurarse de que están bien
encastrados y que la protección del cinturón de seguridad está garantizada
en los asientos traseros.
¡ATENCIÓN!
Plegar y levantar los asientos traseros descontroladamente o sin prestar
atención puede causar lesiones graves.
xNunca pliegue y levante los respaldos durante la marcha.
xAsegúrese de no aprisionar o dañar el cinturón de seguridad al levantar
el respaldo.
xRetire las manos, los dedos y los pies u otras partes del cuerpo del reco-
rrido de las bisagras y del mecanismo de cierre del asiento al plegar y
levantarlo.
xLas alfombrillas u otros objetos pueden quedar atrapados en las bisa-
gras de los respaldos o del asiento trasero. Esto podría producir que el
respaldo o el asiento no se bloqueen de forma segura al levantarlos a la
posición vertical.
xTodos los respaldos deben encastrar correctamente para que los cintu-
rones de seguridad de las plazas traseras cumplan con su cometido.
Cuando un asiento está ocupado y el respaldo correspondiente no está
correctamente encastrado, en caso de frenada brusca, maniobras repen-
tinas o accidente, el ocupante se desplazará hacia adelante con el
respaldo.
xSi el respaldo o el asiento está abatido o no está correctamente encas-
trado, no deberá ocuparlo nadie.
¡Cuidado!
xAntes de abatir el respaldo del asiento trasero se deberán ajustar los
asientos delanteros de forma que el apoyacabezas o el respaldo no choque
contra ellos al abatirlo.
xLos objetos situados en las zonas reposapiés delante y detrás de los
asientos traseros pueden resultar dañados al abatir y reincorporar los
asientos traseros. Antes de abatir y recolocar el asiento, retire los objetos que
se interpongan.
A1
A1
A2
A3

Asientos y portaobjetos 138
xLos objetos situados en la moldura del asiento tras la tercera hilera de
asientos pueden resultar dañados al abatir y reincorporar la tercera hilera de
asientos. Antes de abatir y recolocar el asiento, retire los objetos que se inter-
pongan.xLos elementos de fijación y los soportes de la red colocados en el sistema
de raíles pueden resultar dañados al abatir y recolocar la tercera hilera de
asientos, pudiéndose dañar también los asientos mismos. Antes de abatir y
recolocar los asientos, desmonte los elementos de fijación y los soportes de
la red del sistema de raíles.

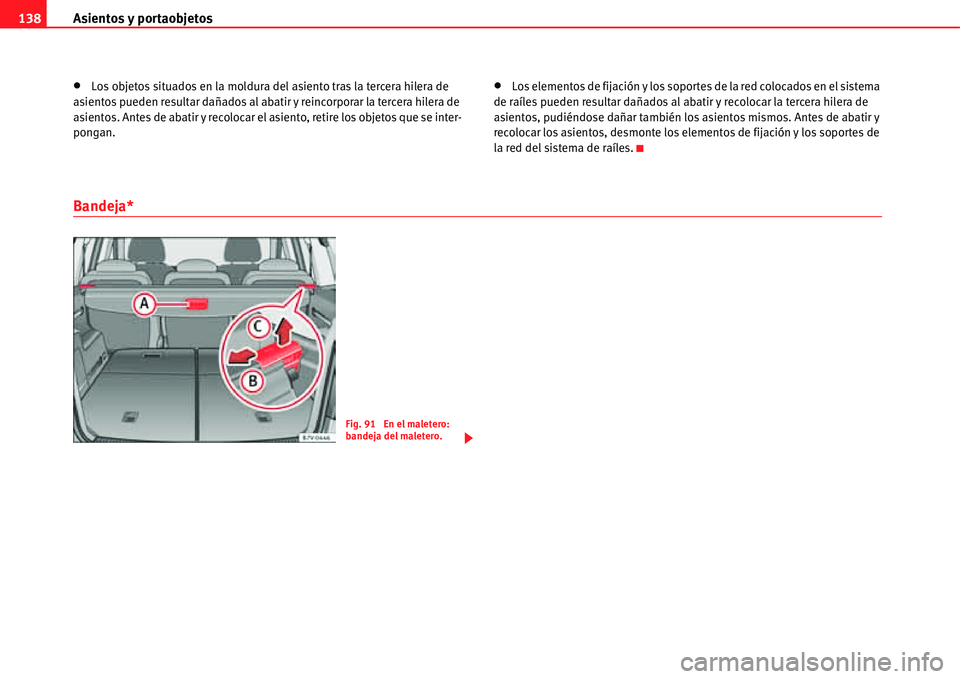

Bandeja*
Fig. 91 En el maletero:
bandeja del maletero.

Asientos y portaobjetos139
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos La bandeja puede montarse tras la segunda o la tercera hilera de asientos
Ÿ.

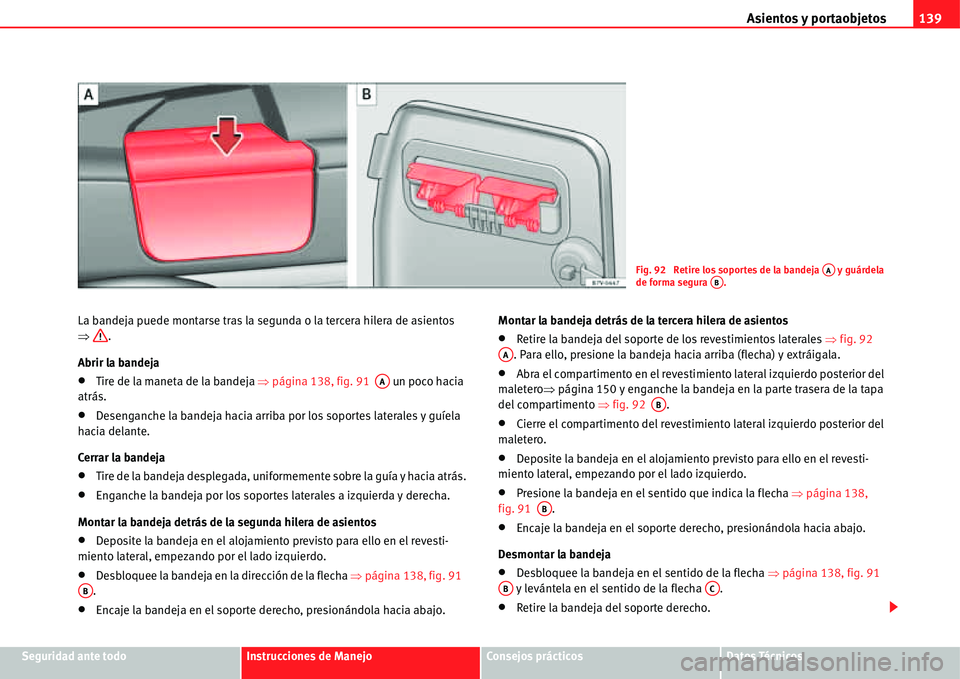

Abrir la bandeja
xTire de la maneta de la bandeja Ÿpágina 138, fig. 91 un poco hacia
atrás.
xDesenganche la bandeja hacia arriba por los soportes laterales y guíela
hacia delante.
Cerrar la bandeja
xTire de la bandeja desplegada, uniformemente sobre la guía y hacia atrás.
xEnganche la bandeja por los soportes laterales a izquierda y derecha.
Montar la bandeja detrás de la segunda hilera de asientos
xDeposite la bandeja en el alojamiento previsto para ello en el revesti-
miento lateral, empezando por el lado izquierdo.
xDesbloquee la bandeja en la dirección de la flecha Ÿpágina 138, fig. 91
.
xEncaje la bandeja en el soporte derecho, presionándola hacia abajo.Montar la bandeja detrás de la tercera hilera de asientos
xRetire la bandeja del soporte de los revestimientos laterales Ÿfig. 92
. Para ello, presione la bandeja hacia arriba (flecha) y extráigala.
xAbra el compartimento en el revestimiento lateral izquierdo posterior del
maleteroŸpágina 150 y enganche la bandeja en la parte trasera de la tapa
del compartimento Ÿfig. 92 .
xCierre el compartimento del revestimiento lateral izquierdo posterior del
maletero.
xDeposite la bandeja en el alojamiento previsto para ello en el revesti-
miento lateral, empezando por el lado izquierdo.
xPresione la bandeja en el sentido que indica la flecha Ÿpágina 138,
fig. 91 .
xEncaje la bandeja en el soporte derecho, presionándola hacia abajo.
Desmontar la bandeja
xDesbloquee la bandeja en el sentido de la flecha Ÿpágina 138, fig. 91
y levántela en el sentido de la flecha .
xRetire la bandeja del soporte derecho.
Fig. 92 Retire los soportes de la bandeja y guárdela
de forma segura .AAAB
AA
AB
AA
AB
AB
ABAC

Asientos y portaobjetos 140
xAdemás, al desmontar tras la tercera hilera de asientos: Cubra los
soportes de los revestimientos laterales con sus cubiertas.
xSólo con 5 plazas: Asegure la bandeja desmontada guardándola en el
compartimento delantero del suelo del maletero Ÿpágina 150.
¡ATENCIÓN!
Si la bandeja se coloca sobre uno de los asientos traseros, pueden produ-
cirse lesiones graves en caso de frenada brusca o de accidente.
xCuando haya personas ocupando los asientos de la tercera fila, la
bandeja se colocará siempre detrás de dicha fila.
¡ATENCIÓN!
Los objetos sin sujetar o mal sujetados, o los animales en la bandeja del
maletero pueden causar lesiones graves en caso de maniobra brusca,
frenazo repentino o accidente.
xNo deposite objetos de material duro, pesados o afilados (sueltos o en
bolsas) sobre la bandeja del maletero.
xNunca transporte animales sobre la bandeja.
Red de separación*
Fig. 93 Desplegar la red de separación y plegarla de
nuevo y .A1A2A3

Asientos y portaobjetos141
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos La red de separación puede impedir que los objetos que se transportan en el

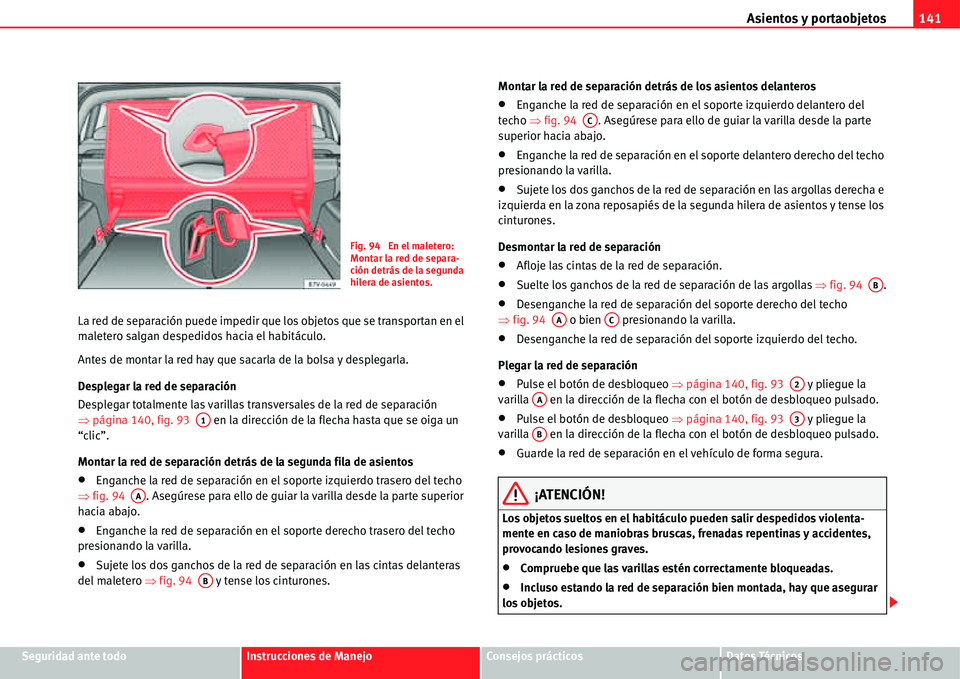

maletero salgan despedidos hacia el habitáculo.
Antes de montar la red hay que sacarla de la bolsa y desplegarla.
Desplegar la red de separación
Desplegar totalmente las varillas transversales de la red de separación
Ÿpágina 140, fig. 93 en la dirección de la flecha hasta que se oiga un
“clic”.
Montar la red de separación detrás de la segunda fila de asientos
xEnganche la red de separación en el soporte izquierdo trasero del techo
Ÿfig. 94 . Asegúrese para ello de guiar la varilla desde la parte superior
hacia abajo.
xEnganche la red de separación en el soporte derecho trasero del techo
presionando la varilla.
xSujete los dos ganchos de la red de separación en las cintas delanteras
del maletero Ÿfig. 94 y tense los cinturones.Montar la red de separación detrás de los asientos delanteros
xEnganche la red de separación en el soporte izquierdo delantero del
techo Ÿfig. 94 . Asegúrese para ello de guiar la varilla desde la parte
superior hacia abajo.
xEnganche la red de separación en el soporte delantero derecho del techo
presionando la varilla.
xSujete los dos ganchos de la red de separación en las argollas derecha e
izquierda en la zona reposapiés de la segunda hilera de asientos y tense los
cinturones.
Desmontar la red de separación
xAfloje las cintas de la red de separación.
xSuelte los ganchos de la red de separación de las argollas Ÿfig. 94 .
xDesenganche la red de separación del soporte derecho del techo
Ÿfig. 94 o bien presionando la varilla.
xDesenganche la red de separación del soporte izquierdo del techo.
Plegar la red de separación
xPulse el botón de desbloqueo Ÿpágina 140, fig. 93 y pliegue la
varilla en la dirección de la flecha con el botón de desbloqueo pulsado.
xPulse el botón de desbloqueo Ÿpágina 140, fig. 93 y pliegue la
varilla en la dirección de la flecha con el botón de desbloqueo pulsado.
xGuarde la red de separación en el vehículo de forma segura.
¡ATENCIÓN!
Los objetos sueltos en el habitáculo pueden salir despedidos violenta-
mente en caso de maniobras bruscas, frenadas repentinas y accidentes,
provocando lesiones graves.
xCompruebe que las varillas estén correctamente bloqueadas.
xIncluso estando la red de separación bien montada, hay que asegurar
los objetos.
Fig. 94 En el maletero:
Montar la red de separa-
ción detrás de la segunda
hilera de asientos.
A1
AA
AB
AC
AB
AAAC
A2AA
A3AB

Asientos y portaobjetos 142

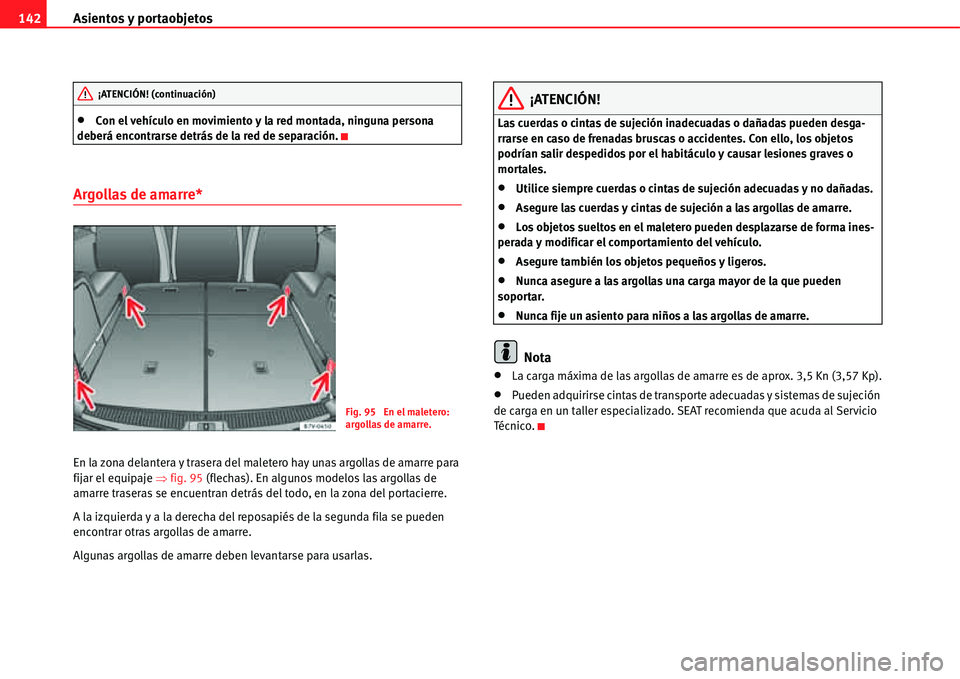

xCon el vehículo en movimiento y la red montada, ninguna persona
deberá encontrarse detrás de la red de separación.
Argollas de amarre*
En la zona delantera y trasera del maletero hay unas argollas de amarre para
fijar el equipaje Ÿfig. 95 (flechas). En algunos modelos las argollas de
amarre traseras se encuentran detrás del todo, en la zona del portacierre.
A la izquierda y a la derecha del reposapiés de la segunda fila se pueden
encontrar otras argollas de amarre.
Algunas argollas de amarre deben levantarse para usarlas.
¡ATENCIÓN!
Las cuerdas o cintas de sujeción inadecuadas o dañadas pueden desga-
rrarse en caso de frenadas bruscas o accidentes. Con ello, los objetos
podrían salir despedidos por el habitáculo y causar lesiones graves o
mortales.
xUtilice siempre cuerdas o cintas de sujeción adecuadas y no dañadas.
xAsegure las cuerdas y cintas de sujeción a las argollas de amarre.
xLos objetos sueltos en el maletero pueden desplazarse de forma ines-
perada y modificar el comportamiento del vehículo.
xAsegure también los objetos pequeños y ligeros.
xNunca asegure a las argollas una carga mayor de la que pueden
soportar.
xNunca fije un asiento para niños a las argollas de amarre.
Nota
xLa carga máxima de las argollas de amarre es de aprox. 3,5 Kn (3,57 Kp).
xPueden adquirirse cintas de transporte adecuadas y sistemas de sujeción
de carga en un taller especializado. SEAT recomienda que acuda al Servicio
Técnico.
¡ATENCIÓN! (continuación)
Fig. 95 En el maletero:
argollas de amarre.
