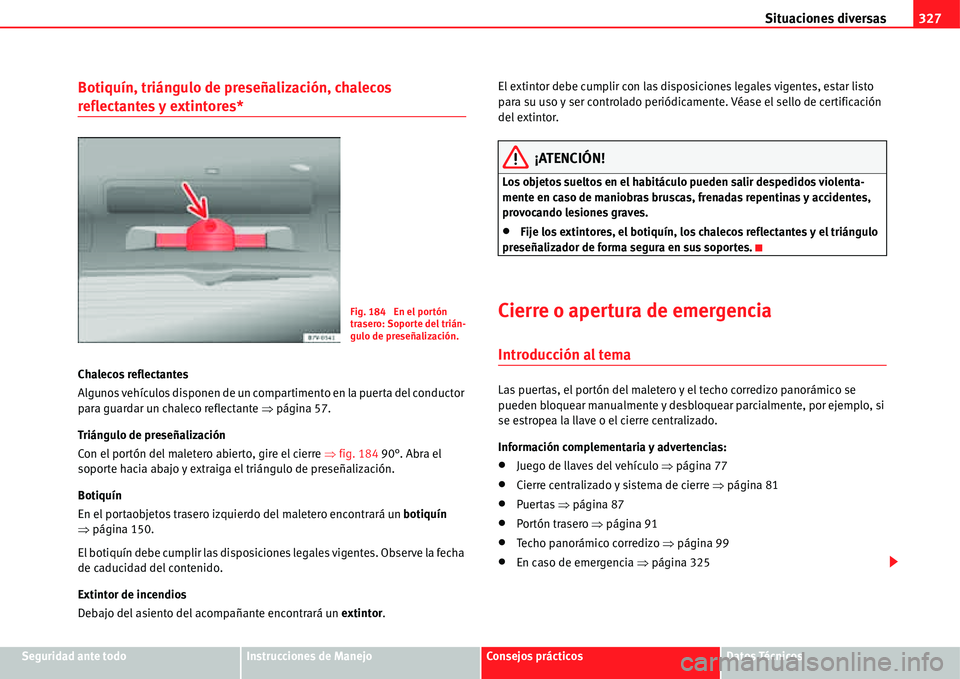

Situaciones diversas327
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Botiquín, triángulo de preseñalización, chalecos
reflectantes y extintores*
Chalecos reflectantes
Algunos vehículos disponen de un compartimento en la puerta del conductor
para guardar un chaleco reflectante Ÿpágina 57.
Triángulo de preseñalización
Con el portón del maletero abierto, gire el cierre Ÿfig. 184 90°. Abra el
soporte hacia abajo y extraiga el triángulo de preseñalización.
Botiquín
En el portaobjetos trasero izquierdo del maletero encontrará un botiquín
Ÿpágina 150.
El botiquín debe cumplir las disposiciones legales vigentes. Observe la fecha
de caducidad del contenido.
Extintor de incendios
Debajo del asiento del acompañante encontrará un extintor.El extintor debe cumplir con las disposiciones legales vigentes, estar listo
para su uso y ser controlado periódicamente. Véase el sello de certificación
del extintor.
¡ATENCIÓN!
Los objetos sueltos en el habitáculo pueden salir despedidos violenta-
mente en caso de maniobras bruscas, frenadas repentinas y accidentes,
provocando lesiones graves.
xFije los extintores, el botiquín, los chalecos reflectantes y el triángulo
preseñalizador de forma segura en sus soportes.
Cierre o apertura de emergencia
Introducción al tema
Las puertas, el portón del maletero y el techo corredizo panorámico se
pueden bloquear manualmente y desbloquear parcialmente, por ejemplo, si
se estropea la llave o el cierre centralizado.
Información complementaria y advertencias:
xJuego de llaves del vehículo Ÿpágina 77
xCierre centralizado y sistema de cierre Ÿpágina 81
xPuertas Ÿpágina 87
xPortón trasero Ÿpágina 91
xTecho panorámico corredizo Ÿpágina 99
xEn caso de emergencia Ÿpágina 325
Fig. 184 En el portón
trasero: Soporte del trián-
gulo de preseñalización.

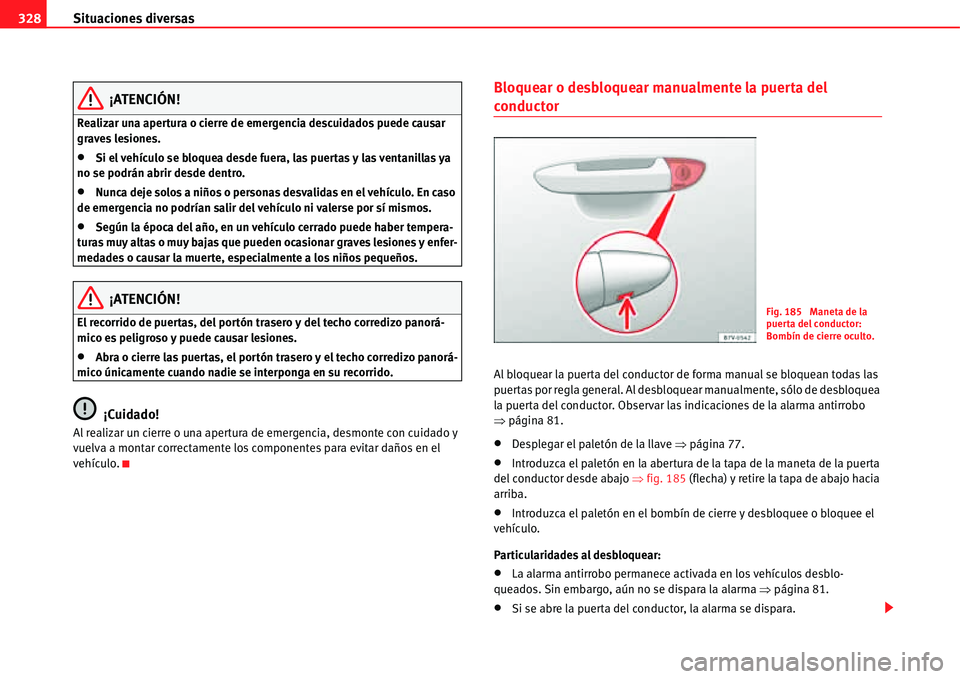

Situaciones diversas 328
¡ATENCIÓN!
Realizar una apertura o cierre de emergencia descuidados puede causar
graves lesiones.
xSi el vehículo se bloquea desde fuera, las puertas y las ventanillas ya
no se podrán abrir desde dentro.
xNunca deje solos a niños o personas desvalidas en el vehículo. En caso
de emergencia no podrían salir del vehículo ni valerse por sí mismos.
xSegún la época del año, en un vehículo cerrado puede haber tempera-
turas muy altas o muy bajas que pueden ocasionar graves lesiones y enfer-
medades o causar la muerte, especialmente a los niños pequeños.
¡ATENCIÓN!
El recorrido de puertas, del portón trasero y del techo corredizo panorá-
mico es peligroso y puede causar lesiones.
xAbra o cierre las puertas, el portón trasero y el techo corredizo panorá-
mico únicamente cuando nadie se interponga en su recorrido.
¡Cuidado!
Al realizar un cierre o una apertura de emergencia, desmonte con cuidado y
vuelva a montar correctamente los componentes para evitar daños en el
vehículo.
Bloquear o desbloquear manualmente la puerta del
conductor
Al bloquear la puerta del conductor de forma manual se bloquean todas las
puertas por regla general. Al desbloquear manualmente, sólo de desbloquea
la puerta del conductor. Observar las indicaciones de la alarma antirrobo
Ÿpágina 81.
xDesplegar el paletón de la llave Ÿpágina 77.
xIntroduzca el paletón en la abertura de la tapa de la maneta de la puerta
del conductor desde abajo Ÿfig. 185 (flecha) y retire la tapa de abajo hacia
arriba.
xIntroduzca el paletón en el bombín de cierre y desbloquee o bloquee el
vehículo.
Particularidades al desbloquear:
xLa alarma antirrobo permanece activada en los vehículos desblo-
queados. Sin embargo, aún no se dispara la alarma Ÿpágina 81.
xSi se abre la puerta del conductor, la alarma se dispara.
Fig. 185 Maneta de la
puerta del conductor:
Bombín de cierre oculto.

Situaciones diversas329
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

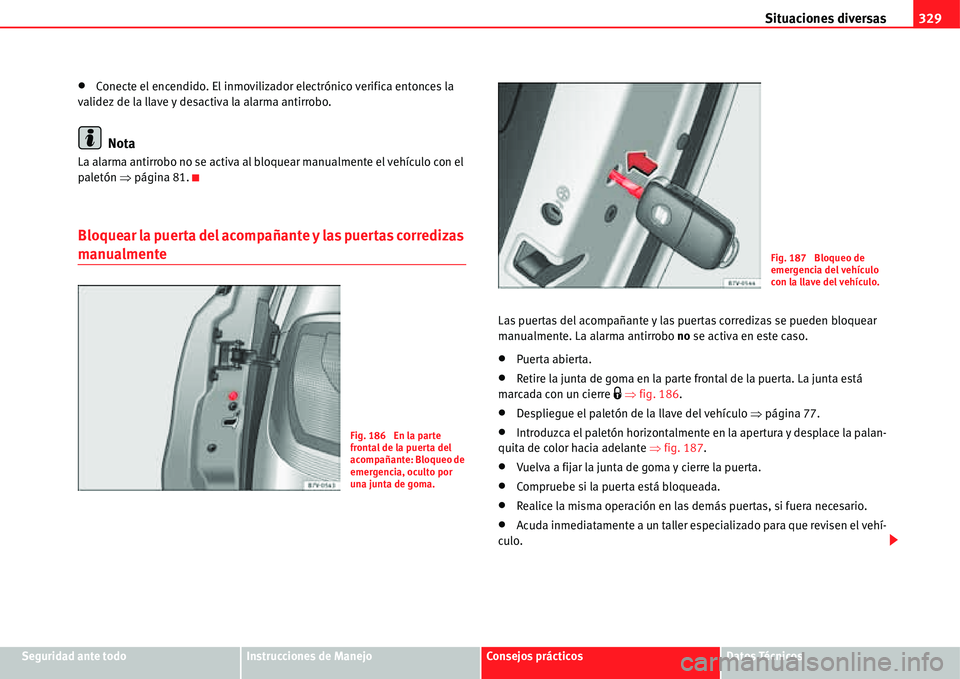

xConecte el encendido. El inmovilizador electrónico verifica entonces la
validez de la llave y desactiva la alarma antirrobo.
Nota
La alarma antirrobo no se activa al bloquear manualmente el vehículo con el
paletón Ÿpágina 81.
Bloquear la puerta del acompañante y las puertas corredizas
manualmente
Las puertas del acompañante y las puertas corredizas se pueden bloquear
manualmente. La alarma antirrobo no se activa en este caso.
xPuerta abierta.
xRetire la junta de goma en la parte frontal de la puerta. La junta está
marcada con un cierre 1 Ÿfig. 186.
xDespliegue el paletón de la llave del vehículo Ÿpágina 77.
xIntroduzca el paletón horizontalmente en la apertura y desplace la palan-
quita de color hacia adelante Ÿfig. 187.
xVuelva a fijar la junta de goma y cierre la puerta.
xCompruebe si la puerta está bloqueada.
xRealice la misma operación en las demás puertas, si fuera necesario.
xAcuda inmediatamente a un taller especializado para que revisen el vehí-
culo.
Fig. 186 En la parte
frontal de la puerta del
acompañante: Bloqueo de
emergencia, oculto por
una junta de goma.
Fig. 187 Bloqueo de
emergencia del vehículo
con la llave del vehículo.

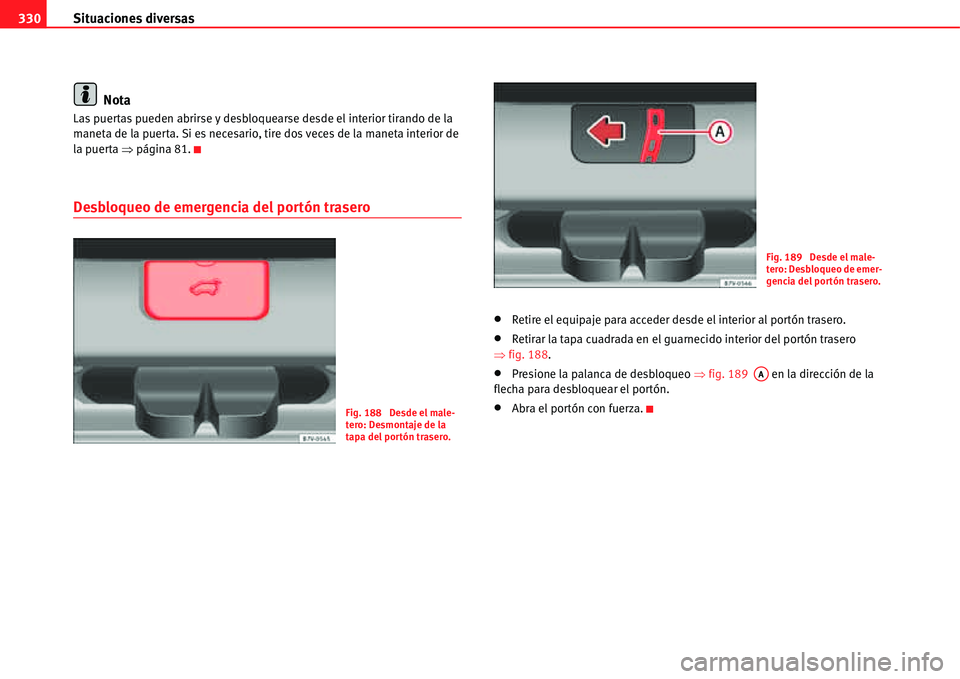

Situaciones diversas 330
Nota
Las puertas pueden abrirse y desbloquearse desde el interior tirando de la
maneta de la puerta. Si es necesario, tire dos veces de la maneta interior de
la puerta Ÿpágina 81.
Desbloqueo de emergencia del portón trasero
xRetire el equipaje para acceder desde el interior al portón trasero.
xRetirar la tapa cuadrada en el guarnecido interior del portón trasero
Ÿfig. 188.
xPresione la palanca de desbloqueo Ÿfig. 189 en la dirección de la
flecha para desbloquear el portón.
xAbra el portón con fuerza.Fig. 188 Desde el male-
tero: Desmontaje de la
tapa del portón trasero.
Fig. 189 Desde el male-
tero: Desbloqueo de emer-
gencia del portón trasero.
AA

Situaciones diversas331
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

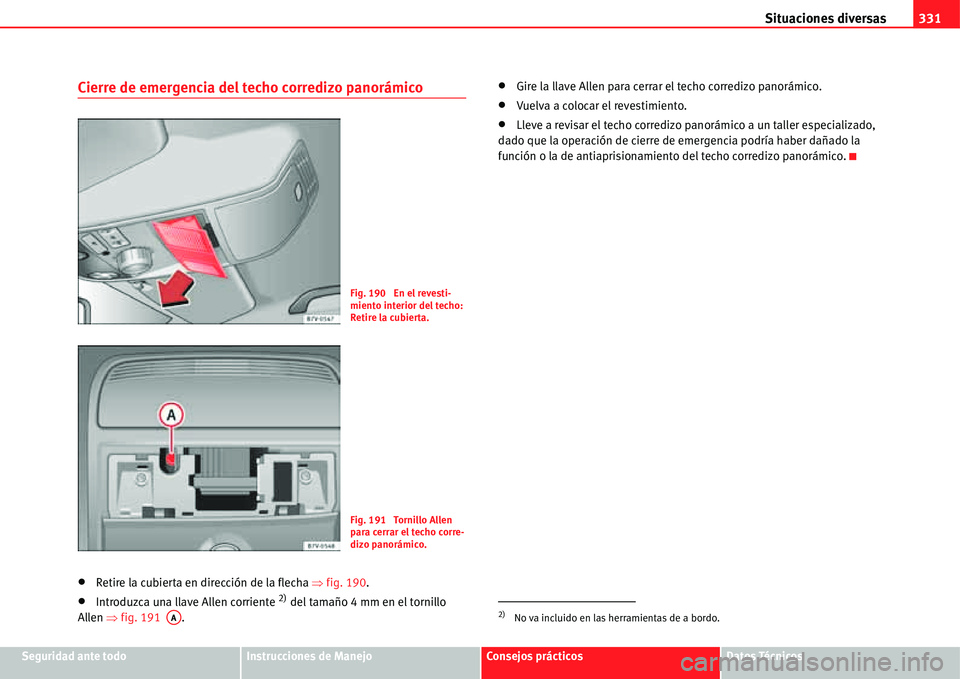

Cierre de emergencia del techo corredizo panorámico
xRetire la cubierta en dirección de la flecha Ÿfig. 190.
xIntroduzca una llave Allen corriente 2) del tamaño 4 mm en el tornillo
Allen Ÿfig. 191 .
xGire la llave Allen para cerrar el techo corredizo panorámico.
xVuelva a colocar el revestimiento.
xLleve a revisar el techo corredizo panorámico a un taller especializado,
dado que la operación de cierre de emergencia podría haber dañado la
función o la de antiaprisionamiento del techo corredizo panorámico.
Fig. 190 En el revesti-
miento interior del techo:
Retire la cubierta.
Fig. 191 Tornillo Allen
para cerrar el techo corre-
dizo panorámico.
AA2)No va incluido en las herramientas de a bordo.

Situaciones diversas 332

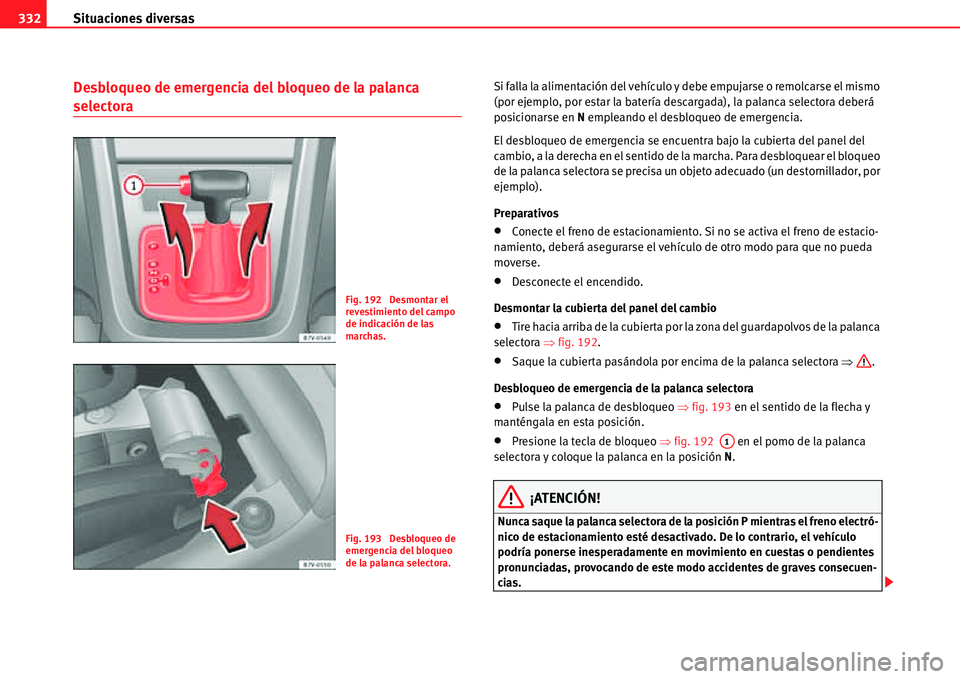

Desbloqueo de emergencia del bloqueo de la palanca
selectora
Si falla la alimentación del vehículo y debe empujarse o remolcarse el mismo
(por ejemplo, por estar la batería descargada), la palanca selectora deberá
posicionarse en N empleando el desbloqueo de emergencia.
El desbloqueo de emergencia se encuentra bajo la cubierta del panel del
cambio, a la derecha en el sentido de la marcha. Para desbloquear el bloqueo
de la palanca selectora se precisa un objeto adecuado (un destornillador, por
ejemplo).
Preparativos
xConecte el freno de estacionamiento. Si no se activa el freno de estacio-
namiento, deberá asegurarse el vehículo de otro modo para que no pueda
moverse.
xDesconecte el encendido.
Desmontar la cubierta del panel del cambio
xTire hacia arriba de la cubierta por la zona del guardapolvos de la palanca
selectora Ÿfig. 192.
xSaque la cubierta pasándola por encima de la palanca selectora Ÿ.
Desbloqueo de emergencia de la palanca selectora
xPulse la palanca de desbloqueo Ÿfig. 193 en el sentido de la flecha y
manténgala en esta posición.
xPresione la tecla de bloqueo Ÿfig. 192 en el pomo de la palanca
selectora y coloque la palanca en la posición N.
¡ATENCIÓN!
Nunca saque la palanca selectora de la posición P mientras el freno electró-
nico de estacionamiento esté desactivado. De lo contrario, el vehículo
podría ponerse inesperadamente en movimiento en cuestas o pendientes
pronunciadas, provocando de este modo accidentes de graves consecuen-
cias.
Fig. 192 Desmontar el
revestimiento del campo
de indicación de las
marchas.
Fig. 193 Desbloqueo de
emergencia del bloqueo
de la palanca selectora.
A1

Situaciones diversas333
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

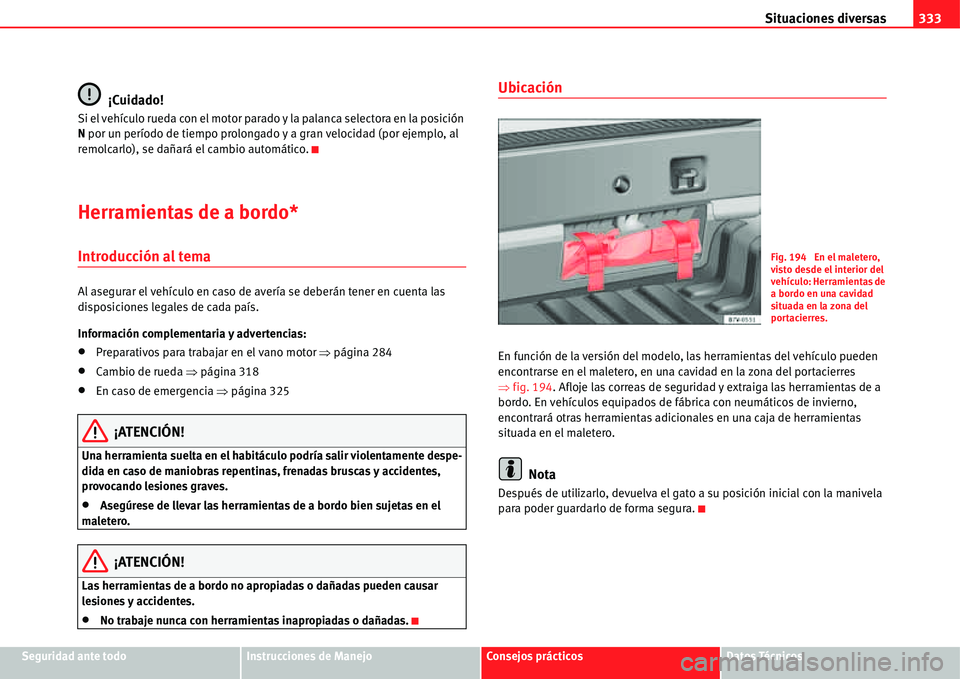

¡Cuidado!
Si el vehículo rueda con el motor parado y la palanca selectora en la posición
N por un período de tiempo prolongado y a gran velocidad (por ejemplo, al
remolcarlo), se dañará el cambio automático.
Herramientas de a bordo*
Introducción al tema
Al asegurar el vehículo en caso de avería se deberán tener en cuenta las
disposiciones legales de cada país.
Información complementaria y advertencias:
xPreparativos para trabajar en el vano motor Ÿpágina 284
xCambio de rueda Ÿpágina 318
xEn caso de emergencia Ÿpágina 325
¡ATENCIÓN!
Una herramienta suelta en el habitáculo podría salir violentamente despe-
dida en caso de maniobras repentinas, frenadas bruscas y accidentes,
provocando lesiones graves.
xAsegúrese de llevar las herramientas de a bordo bien sujetas en el
maletero.
¡ATENCIÓN!
Las herramientas de a bordo no apropiadas o dañadas pueden causar
lesiones y accidentes.
xNo trabaje nunca con herramientas inapropiadas o dañadas.
Ubicación
En función de la versión del modelo, las herramientas del vehículo pueden
encontrarse en el maletero, en una cavidad en la zona del portacierres
Ÿfig. 194. Afloje las correas de seguridad y extraiga las herramientas de a
bordo. En vehículos equipados de fábrica con neumáticos de invierno,
encontrará otras herramientas adicionales en una caja de herramientas
situada en el maletero.
Nota
Después de utilizarlo, devuelva el gato a su posición inicial con la manivela
para poder guardarlo de forma segura.
Fig. 194 En el maletero,
visto desde el interior del
vehículo: Herramientas de
a bordo en una cavidad
situada en la zona del
portacierres.

Situaciones diversas 334

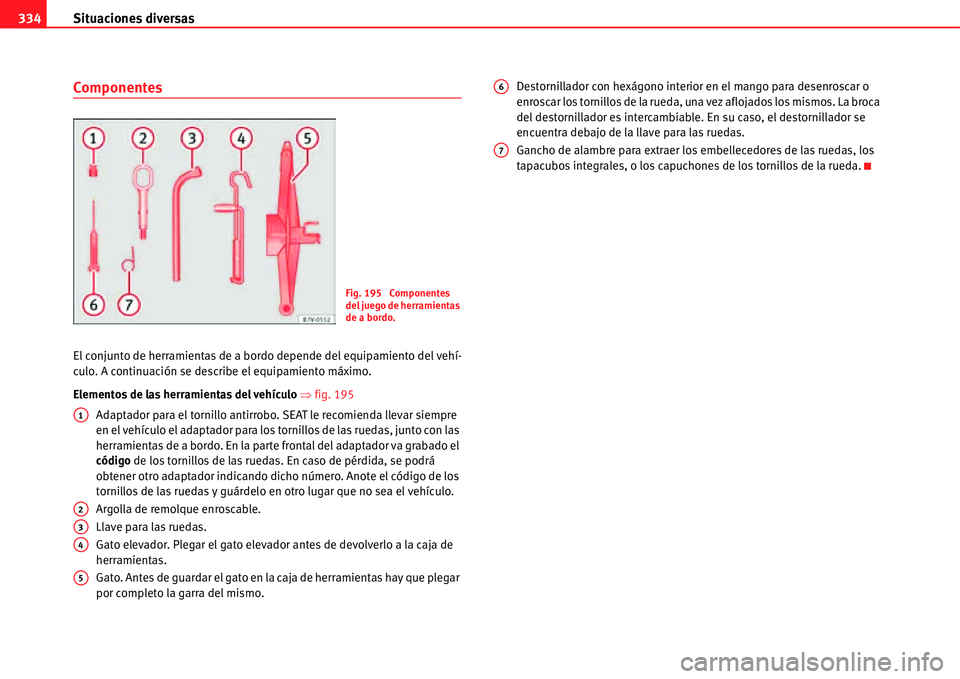

Componentes
El conjunto de herramientas de a bordo depende del equipamiento del vehí-
culo. A continuación se describe el equipamiento máximo.
Elementos de las herramientas del vehículo Ÿfig. 195
Adaptador para el tornillo antirrobo. SEAT le recomienda llevar siempre
en el vehículo el adaptador para los tornillos de las ruedas, junto con las
herramientas de a bordo. En la parte frontal del adaptador va grabado el
código de los tornillos de las ruedas. En caso de pérdida, se podrá
obtener otro adaptador indicando dicho número. Anote el código de los
tornillos de las ruedas y guárdelo en otro lugar que no sea el vehículo.
Argolla de remolque enroscable.
Llave para las ruedas.
Gato elevador. Plegar el gato elevador antes de devolverlo a la caja de
herramientas.
Gato. Antes de guardar el gato en la caja de herramientas hay que plegar
por completo la garra del mismo.Destornillador con hexágono interior en el mango para desenroscar o
enroscar los tornillos de la rueda, una vez aflojados los mismos. La broca
del destornillador es intercambiable. En su caso, el destornillador se
encuentra debajo de la llave para las ruedas.
Gancho de alambre para extraer los embellecedores de las ruedas, los
tapacubos integrales, o los capuchones de los tornillos de la rueda.
Fig. 195 Componentes
del juego de herramientas
de a bordo.
A1
A2
A3
A4
A5
A6
A7
