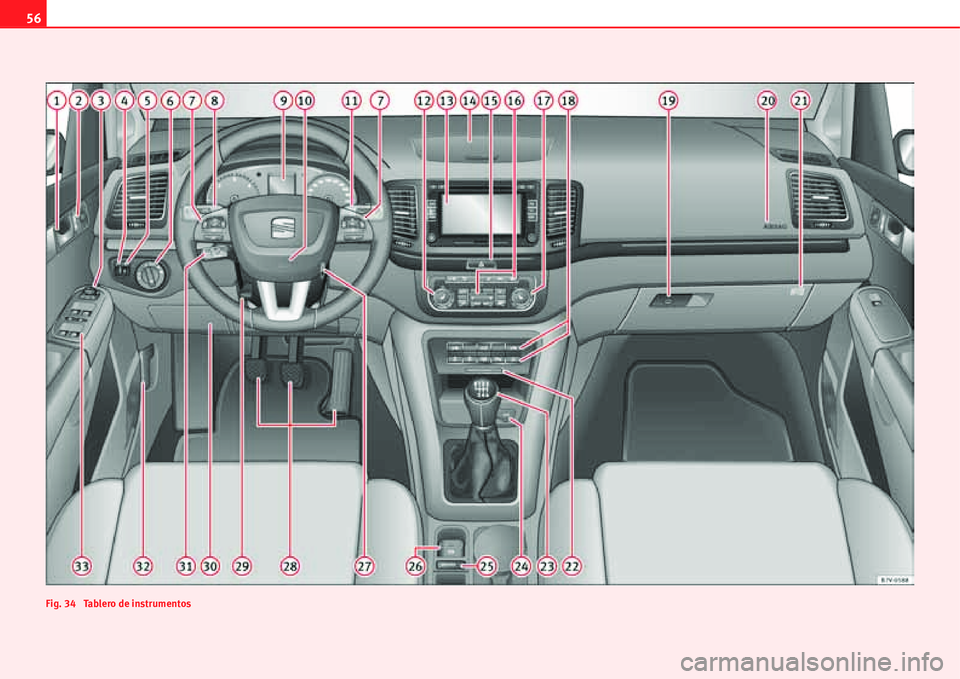

Fig. 34 Tablero de instrumentos

Puesto de conducción57
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Instrucciones de Manejo
Puesto de conducción

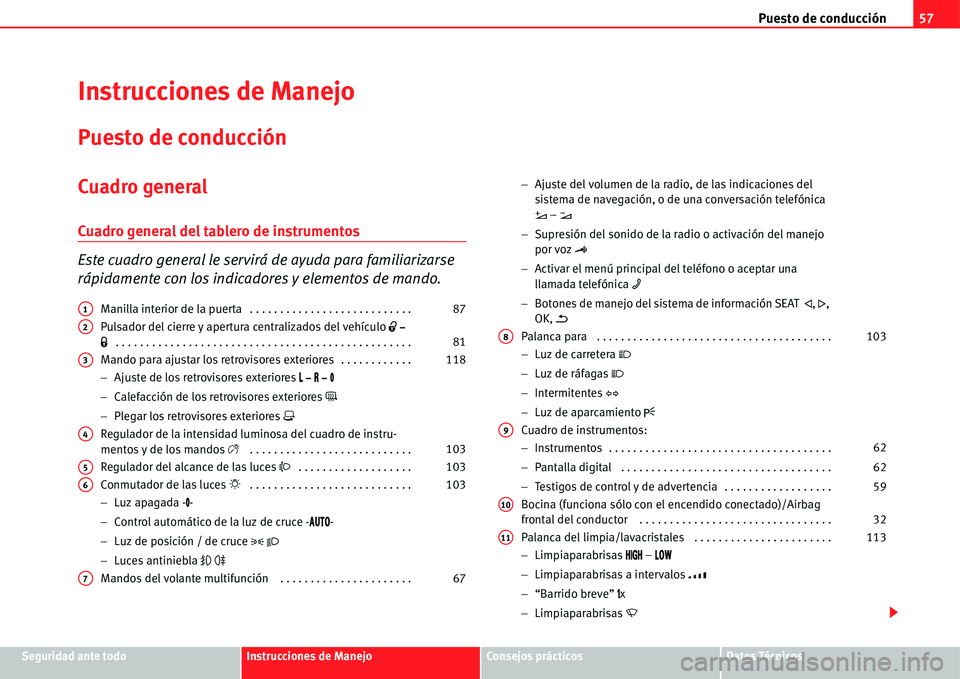

Cuadro general
Cuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pulsador del cierre y apertura centralizados del vehículo0
1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mando para ajustar los retrovisores exteriores . . . . . . . . . . . .
Ajuste de los retrovisores exteriores , 2
Calefacción de los retrovisores exteriores?
Plegar los retrovisores exteriores#
Regulador de la intensidad luminosa del cuadro de instru-
mentos y de los mandos . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador del alcance de las luces. . . . . . . . . . . . . . . . . . .
Conmutador de las luces“ . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luz apagada --
Control automático de la luz de cruce -!54/-
Luz de posición / de cruce
Luces antiniebla

Mandos del volante multifunción . . . . . . . . . . . . . . . . . . . . . .Ajuste del volumen de la radio, de las indicaciones del
sistema de navegación, o de una conversación telefónica
& – '
Supresión del sonido de la radio o activación del manejo
por voz
Activar el menú principal del teléfono o aceptar una
llamada telefónica -
Botones de manejo del sistema de información SEAT ƒ, „,
OK, E

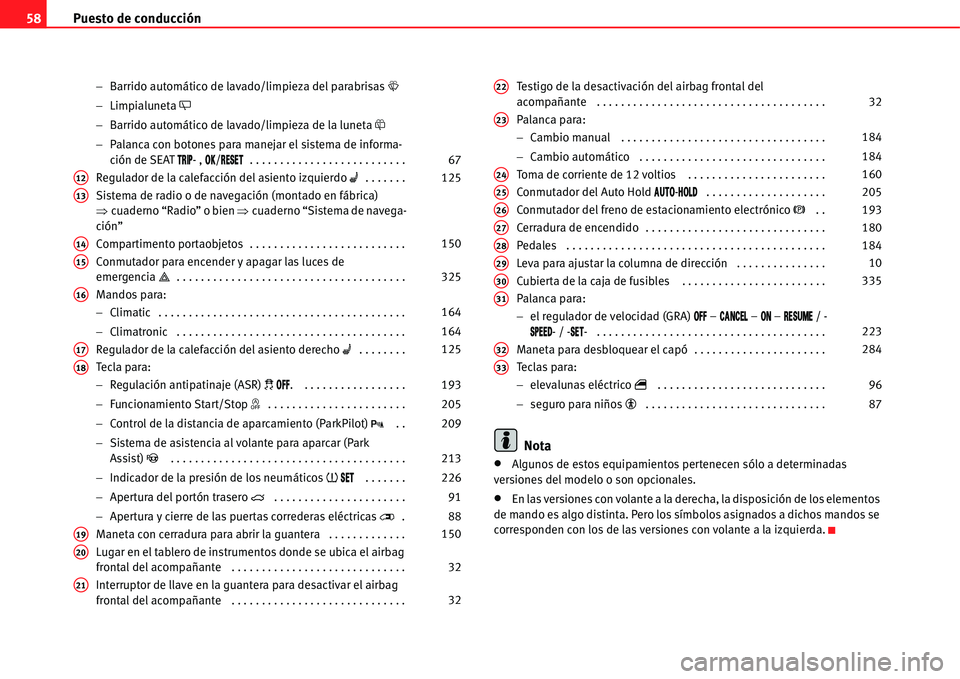

Palanca para . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luz de carretera
Luz de ráfagas
Intermitentes
Luz de aparcamiento
Cuadro de instrumentos:
Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pantalla digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Testigos de control y de advertencia . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/Airbag
frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia/lavacristales . . . . . . . . . . . . . . . . . . . . . . .
Limpiaparabrisas ()'( – ,/7
Limpiaparabrisas a intervalos
u
“Barrido breve” x
Limpiaparabrisas U
A187
A281
A3118
A4103
A5103
A6103
A767
A8103
A9
62
62
59
A1032
A11113

Puesto de conducción 58
Barrido automático de lavado/limpieza del parabrisasW
Limpialuneta Z
Barrido automático de lavado/limpieza de la luneta\
Palanca con botones para manejar el sistema de informa-
ción de SEAT 42)0- , /+/2%3%4. . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la calefacción del asiento izquierdoA. . . . . . .
Sistema de radio o de navegación (montado en fábrica)
Ÿcuaderno “Radio” o bien Ÿcuaderno “Sistema de navega-
ción”
Compartimento portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . .
Conmutador para encender y apagar las luces de
emergencia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos para:
Climatic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la calefacción del asiento derechoA. . . . . . . .
Tecla para:
Regulación antipatinaje (ASR)«/&&. . . . . . . . . . . . . . . . . .
Funcionamiento Start/Stop›. . . . . . . . . . . . . . . . . . . . . . .
Control de la distancia de aparcamiento (ParkPilot)' . .
Sistema de asistencia al volante para aparcar (Park
Assist)i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicador de la presión de los neumáticos~3%4 . . . . . . .
Apertura del portón trasero˜ . . . . . . . . . . . . . . . . . . . . . .
Apertura y cierre de las puertas correderas eléctricas ¼.
Maneta con cerradura para abrir la guantera . . . . . . . . . . . . .
Lugar en el tablero de instrumentos donde se ubica el airbag
frontal del acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor de llave en la guantera para desactivar el airbag
frontal del acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Testigo de la desactivación del airbag frontal del
acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para:
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cambio automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Toma de corriente de 12 voltios . . . . . . . . . . . . . . . . . . . . . . .
Conmutador del Auto Hold!54/-(/,$. . . . . . . . . . . . . . . . . . . .
Conmutador del freno de estacionamiento electrónicoG . .
Cerradura de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva para ajustar la columna de dirección . . . . . . . . . . . . . . .
Cubierta de la caja de fusibles . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para:
el regulador de velocidad (GRA) /&& – #!.#%, – /.
– 2%35-% / -
30%%$- / -3%4- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maneta para desbloquear el capó . . . . . . . . . . . . . . . . . . . . . .
Te cl as pa ra:
elevalunas eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . .
seguro para niños r . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nota
xAlgunos de estos equipamientos pertenecen sólo a determinadas
versiones del modelo o son opcionales.
xEn las versiones con volante a la derecha, la disposición de los elementos
de mando es algo distinta. Pero los símbolos asignados a dichos mandos se
corresponden con los de las versiones con volante a la izquierda. 67
A12125
A13
A14150
A15325
A16
164
164
A17125
A18
193
205
209
213
226
91
88
A19150
A2032
A2132
A2232
A23
184
184
A24160
A25205
A26193
A27180
A28184
A2910
A30335
A31
223
A32284
A33
96
87

Puesto de conducción59
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Cuadro de instrumentos

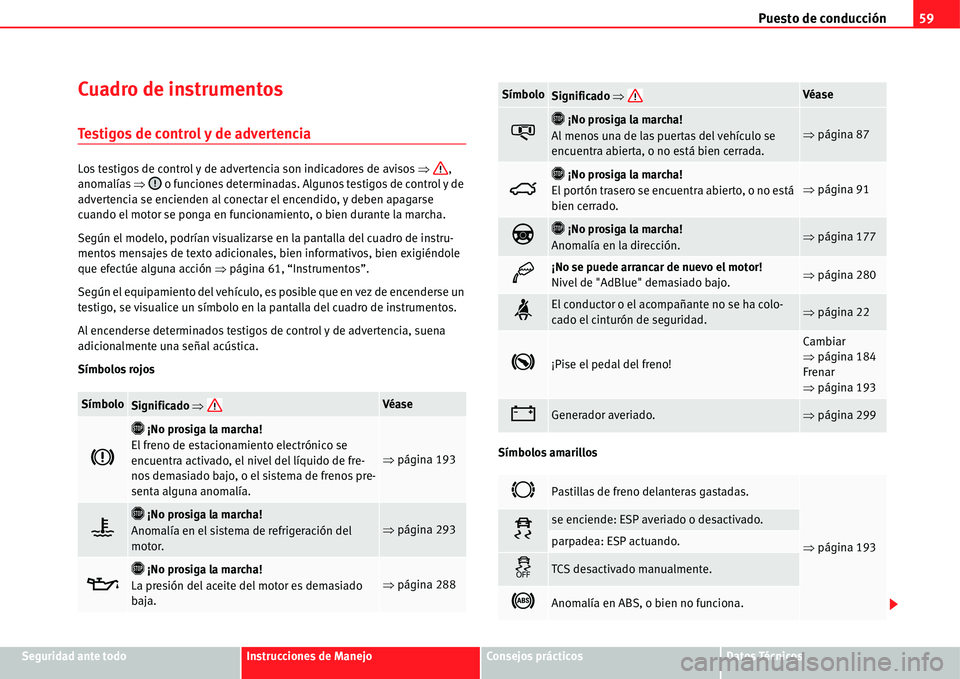

Testigos de control y de advertencia
Los testigos de control y de advertencia son indicadores de avisos Ÿ,
anomalías Ÿ o funciones determinadas. Algunos testigos de control y de
advertencia se encienden al conectar el encendido, y deben apagarse
cuando el motor se ponga en funcionamiento, o bien durante la marcha.
Según el modelo, podrían visualizarse en la pantalla del cuadro de instru-
mentos mensajes de texto adicionales, bien informativos, bien exigiéndole
que efectúe alguna acción Ÿpágina 61, “Instrumentos”.
Según el equipamiento del vehículo, es posible que en vez de encenderse un
testigo, se visualice un símbolo en la pantalla del cuadro de instrumentos.
Al encenderse determinados testigos de control y de advertencia, suena
adicionalmente una señal acústica.

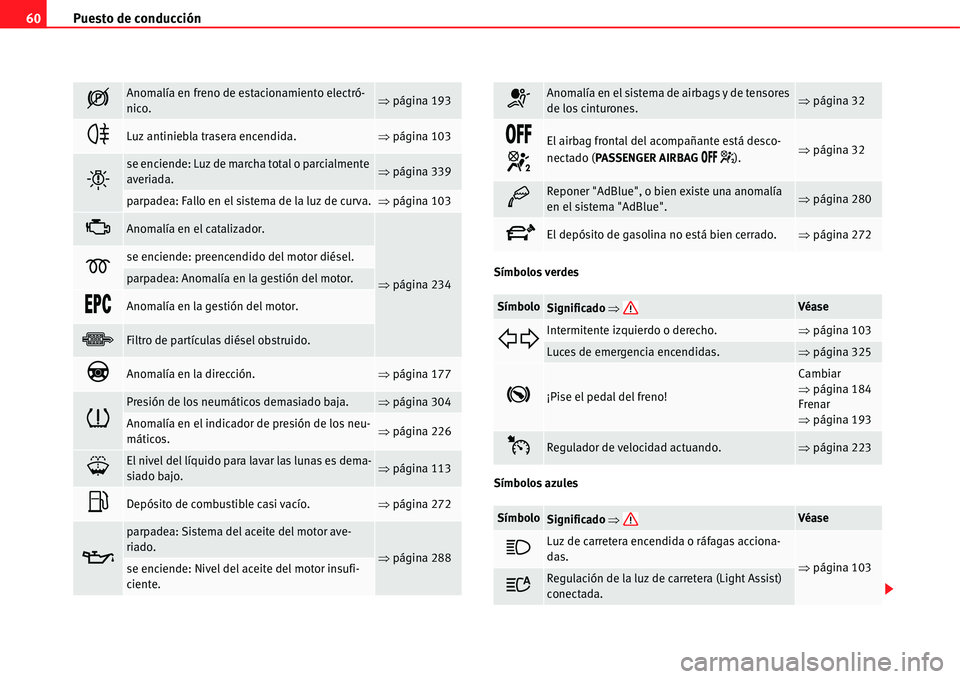

Símbolos rojos
Símbolos amarillos
SímboloSignificado ŸVé ase
H
› ¡No prosiga la marcha!
El freno de estacionamiento electrónico se
encuentra activado, el nivel del líquido de fre-
nos demasiado bajo, o el sistema de frenos pre-
senta alguna anomalía.
Ÿpágina 193
v
› ¡No prosiga la marcha!
Anomalía en el sistema de refrigeración del
motor.Ÿpágina 293
E
› ¡No prosiga la marcha!
La presión del aceite del motor es demasiado
baja.Ÿpágina 288
o
› ¡No prosiga la marcha!
Al menos una de las puertas del vehículo se
encuentra abierta, o no está bien cerrada.Ÿpágina 87
˜
› ¡No prosiga la marcha!
El portón trasero se encuentra abierto, o no está
bien cerrado.Ÿpágina 91
D› ¡No prosiga la marcha!
Anomalía en la dirección.Ÿpágina 177
b¡No se puede arrancar de nuevo el motor!
Nivel de "AdBlue" demasiado bajo.Ÿpágina 280
hEl conductor o el acompañante no se ha colo-
cado el cinturón de seguridad.Ÿpágina 22
K¡Pise el pedal del freno!
Cambiar
Ÿpágina 184
Frenar
Ÿpágina 193
FGenerador averiado.Ÿpágina 299
IPastillas de freno delanteras gastadas.
Ÿpágina 193«se enciende: ESP averiado o desactivado.
parpadea: ESP actuando.
lTCS desactivado manualmente.
JAnomalía en ABS, o bien no funciona.
SímboloSignificado ŸVéase

Puesto de conducción 60
Símbolos verdes
Símbolos azules
Anomalía en freno de estacionamiento electró-
nico.Ÿpágina 193

Luz antiniebla trasera encendida.Ÿpágina 103

se enciende: Luz de marcha total o parcialmente
averiada.Ÿpágina 339
parpadea: Fallo en el sistema de la luz de curva.Ÿpágina 103
BAnomalía en el catalizador.
Ÿpágina 234Dse enciende: preencendido del motor diésel.
parpadea: Anomalía en la gestión del motor.
%0#Anomalía en la gestión del motor.
¬Filtro de partículas diésel obstruido.
DAnomalía en la dirección.Ÿpágina 177
~
Presión de los neumáticos demasiado baja.Ÿpágina 304
Anomalía en el indicador de presión de los neu-
máticos.Ÿpágina 226
YEl nivel del líquido para lavar las lunas es dema-
siado bajo.Ÿpágina 113
Depósito de combustible casi vacío.Ÿpágina 272
E
parpadea: Sistema del aceite del motor ave-
riado.
Ÿpágina 288se enciende: Nivel del aceite del motor insufi-
ciente.
TAnomalía en el sistema de airbags y de tensores
de los cinturones.Ÿpágina 32
/&&
El airbag frontal del acompañante está desco-
nectado (PASSENGER AIRBAG
/&&).Ÿpágina 32
bReponer "AdBlue", o bien existe una anomalía
en el sistema "AdBlue".Ÿpágina 280
§El depósito de gasolina no está bien cerrado.Ÿpágina 272
SímboloSignificado ŸVéase

Intermitente izquierdo o derecho.Ÿpágina 103
Luces de emergencia encendidas.Ÿpágina 325
K¡Pise el pedal del freno!
Cambiar
Ÿpágina 184
Frenar
Ÿpágina 193
%Regulador de velocidad actuando.Ÿpágina 223
SímboloSignificado ŸVéase
Luz de carretera encendida o ráfagas acciona-
das.
Ÿpágina 103
+Regulación de la luz de carretera (Light Assist)
conectada.

Puesto de conducción61
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos Símbolos sin color

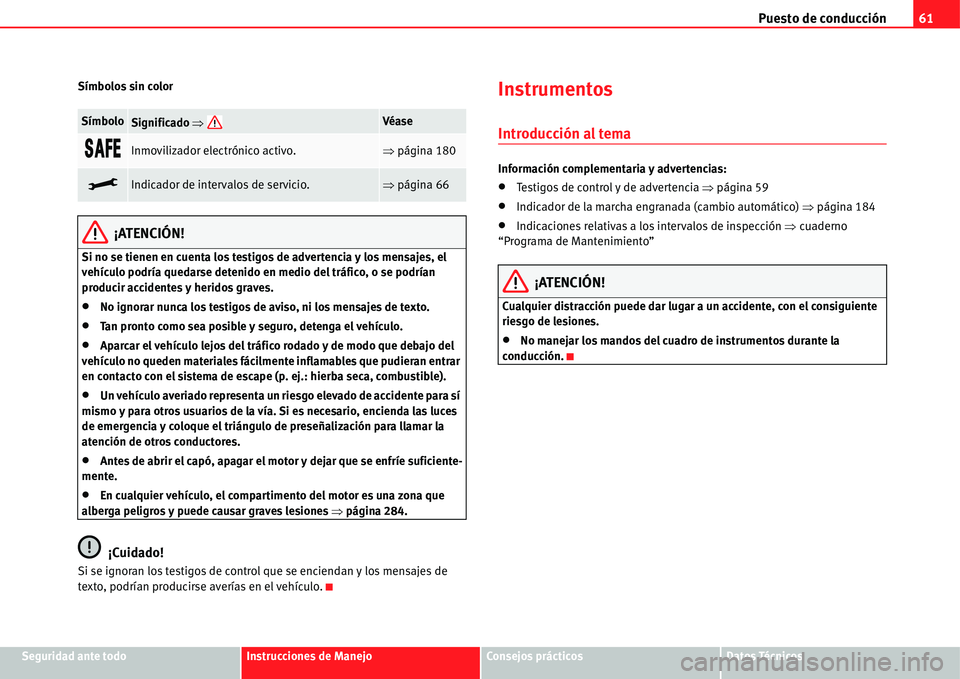

¡ATENCIÓN!
Si no se tienen en cuenta los testigos de advertencia y los mensajes, el
vehículo podría quedarse detenido en medio del tráfico, o se podrían
producir accidentes y heridos graves.
xNo ignorar nunca los testigos de aviso, ni los mensajes de texto.
xTan pronto como sea posible y seguro, detenga el vehículo.
xAparcar el vehículo lejos del tráfico rodado y de modo que debajo del
vehículo no queden materiales fácilmente inflamables que pudieran entrar
en contacto con el sistema de escape (p. ej.: hierba seca, combustible).
xUn vehículo averiado representa un riesgo elevado de accidente para sí
mismo y para otros usuarios de la vía. Si es necesario, encienda las luces
de emergencia y coloque el triángulo de preseñalización para llamar la
atención de otros conductores.
xAntes de abrir el capó, apagar el motor y dejar que se enfríe suficiente-
mente.
xEn cualquier vehículo, el compartimento del motor es una zona que
alberga peligros y puede causar graves lesiones Ÿpágina 284.
¡Cuidado!
Si se ignoran los testigos de control que se enciendan y los mensajes de
texto, podrían producirse averías en el vehículo.
Instrumentos
Introducción al tema
Información complementaria y advertencias:
xTestigos de control y de advertencia Ÿpágina 59
xIndicador de la marcha engranada (cambio automático) Ÿpágina 184
xIndicaciones relativas a los intervalos de inspección Ÿcuaderno
“Programa de Mantenimiento”
¡ATENCIÓN!
Cualquier distracción puede dar lugar a un accidente, con el consiguiente
riesgo de lesiones.
xNo manejar los mandos del cuadro de instrumentos durante la
conducción.
SímboloSignificado ŸVé ase
3!&%Inmovilizador electrónico activo.Ÿpágina 180
>Indicador de intervalos de servicio.Ÿpágina 66

Puesto de conducción 62
Vista del cuadro de instrumentos
Explicaciones sobre los instrumentos Ÿfig. 35:
Botón de ajuste de la hora1).
Pulse la tecla para seleccionar el indicador de la hora o de los
minutos.
Para proseguir con el ajuste, pulse la tecla Ÿfig. 35 .
Para que los números se sucedan con rapidez, mantenga la tecla
pulsada.
Vuelva a pulsar la tecla para dar por concluido el ajuste de la hora.
Cuentarrevoluciones (del motor en marcha, en miles de vueltas por
minuto).
El principio de la zona roja del cuentarrevoluciones indica el régimen
máximo en cualquier marcha tras el rodaje y con el motor caliente. Antes
de alcanzar la zona roja, se recomienda cambiar a la marcha superior, colocar la palanca selectora enD, o bien retirar el pie del acelerador
Ÿ.
Indicador de la temperatura del refrigerante del motor v
Ÿpágina 293.
Indicaciones en pantalla Ÿpágina 63.
Indicador de la reserva del combustible Ÿpágina 272.
Velocímetro.
Botón de puesta a cero del cuentakilómetros parcial (trip).
Pulse el botón para colocarlo a cero.
¡Cuidado!
Para no dañar el motor, la aguja del cuentarrevoluciones no podrá mante-
nerse en la zona roja más que durante un breve período de tiempo.
Fig. 35 Cuadro de instrumentos, en el tablero de instru-
mentos.
1)En función del equipamiento del vehículo, también será posible ajustar la hora a tra-
vés del menú de ajustes en la pantalla del cuadro de instrumentos Ÿpágina 73.
A1
¡
0.0 / SETA7
¡
A2
A3
A4
A5
A6
A7
0.0 / SET
