2011 Peugeot Partner Tepee Manuale del proprietario (in Italian)

4
2c
2e7b
7a
2d
2d
7a
7b
2c
2e
4
7
1
IN BREVE

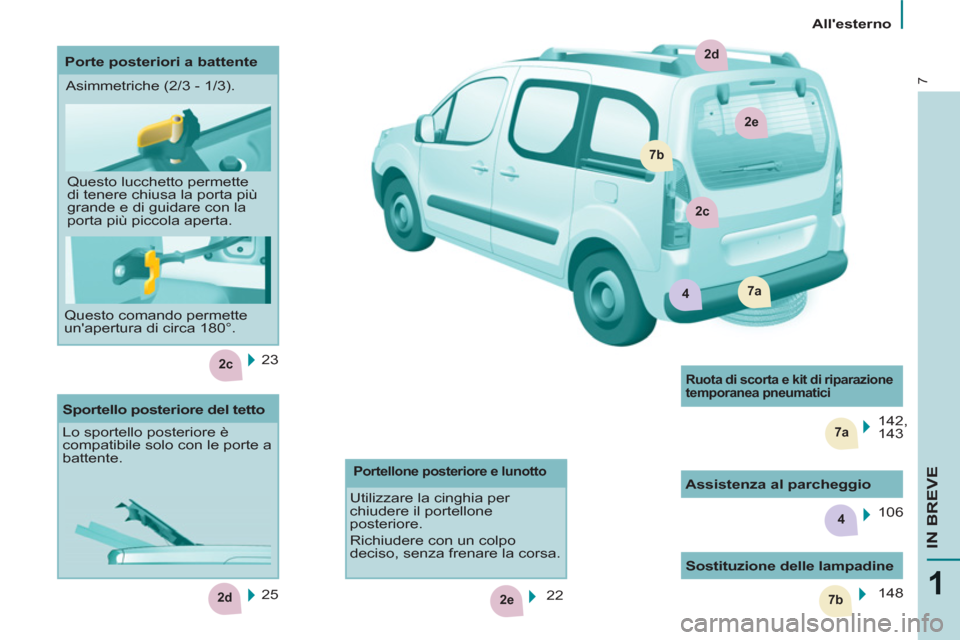

All'esterno

23
25
Sportello posteriore del tetto
Lo sportello posteriore è
compatibile solo con le porte a
battente.

Sostituzione delle lampadine
148
142,
143


Ruota di scorta e kit di riparazione
temporanea pneumatici

Porte posteriori a battente


Portellone posteriore e lunotto

Utilizzare la cinghia per
chiudere il portellone
posteriore.
Richiudere con un colpo
deciso, senza frenare la corsa.
22 Asimmetriche (2/3 - 1/3).
Questo lucchetto permette
di tenere chiusa la porta più
grande e di guidare con la
porta più piccola aperta.
Questo comando permette
un'apertura di circa 180°.

Assistenza al parcheggio
106

8
All'interno

POSTO DI GUIDA



1.
Comando dei fari e degli
indicatori di direzione.

2.
Quadro strumenti con display.

3.
Comandi del tergicristallo,
lavacristallo, computer di bordo.

4.
Contatto.

5.
Comando dell'autoradio.

6.
Airbag guidatore, avvisatore
acustico.

7.
Regolazione altezza e profondità
volante.

8.
Comando del regolatore,
limitatore di velocità.

9.
Pannello dei comandi,
assistenza al parcheggio,
regolazione del fascio dei fari,
ESP, Stop & Start.

10.
Apertura del cofano motore.

11 .
Regolazione retrovisore esterno
con comando elettrico.

4
2
4
9
1
IN BREVE


All'interno


CONSOLE CENTRALE




1.
Comandi alzacristalli.

2.
Comandi segnale di emergenza,
bloccaggio centralizzato.

3.
Accendisigari.

4.
Comandi di riscaldamento-
ventilazione.

5.
Vano portaoggetti.
110

6.
Grip Control.

7.
Autoradio.

8.
Display.
40
9.1



10.

Chiamata d'emergenza
o d'assistenza.


9.
Comando del
cambio manuale
pilotato.

2
34
3
3
10

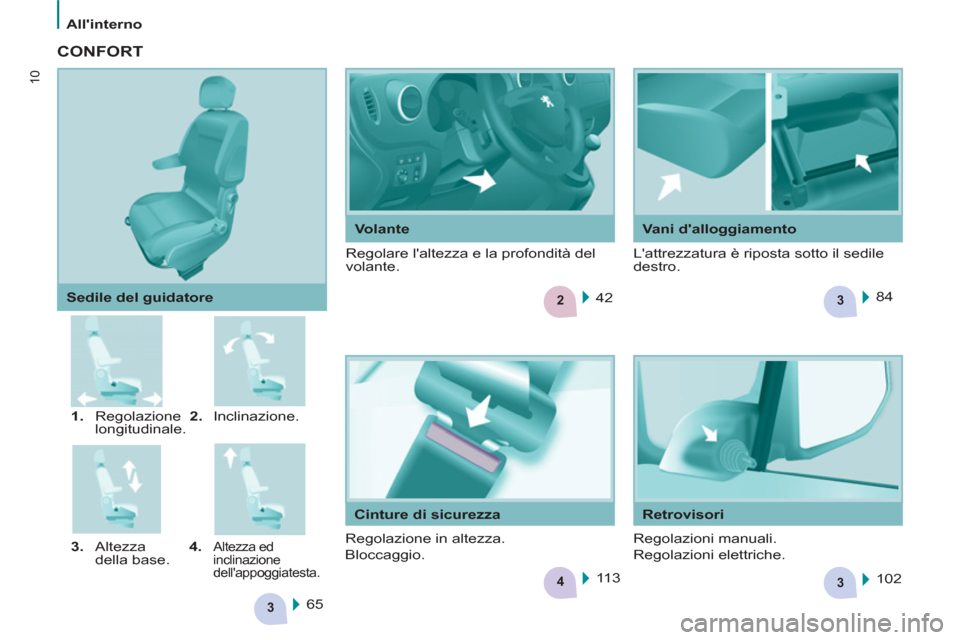

All'interno

Volante
Vani d'alloggiamento


1.
Regolazione
longitudinale.
2.
Inclinazione.

3.
Altezza
della base.
4.

Altezza ed
inclinazione
dell'appoggiatesta.


Sedile del guidatore
65 42 84
113
102



CONFORT

L'attrezzatura è riposta sotto il sedile
destro. Regolare l'altezza e la profondità del
volante.

Retrovisori
Regolazioni manuali.
Regolazioni elettriche.
Cinture di sicurezza
Regolazione in altezza.
Bloccaggio.

3
3
7
3
11
1
IN BREVE


All'interno

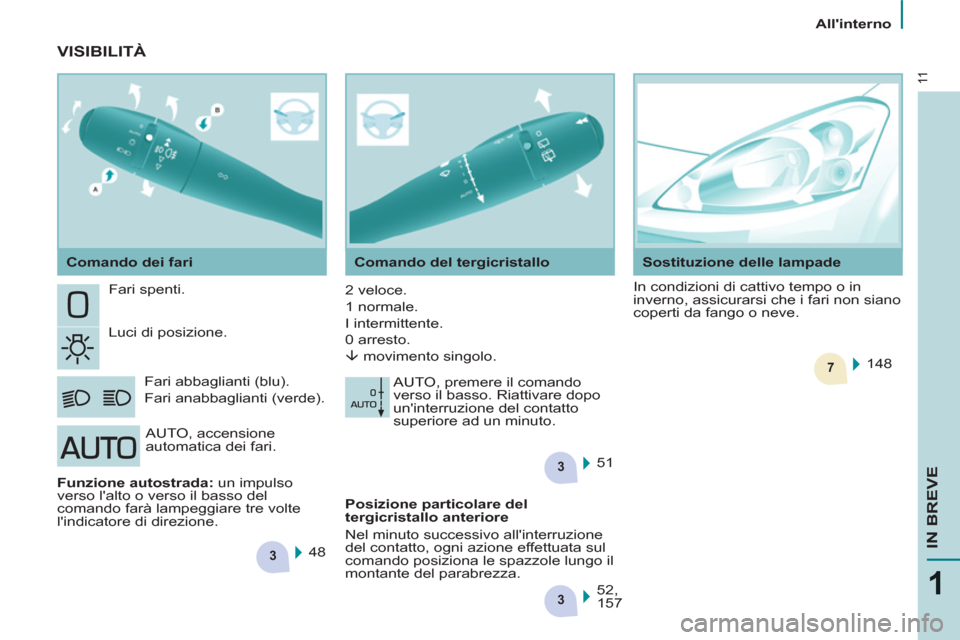

Fari spenti.
Luci di posizione.
Fari abbaglianti (blu).
Fari anabbaglianti (verde). 2 veloce.
1 normale.
I intermittente.
0 arresto.
È
movimento singolo.
AUTO, premere il comando
verso il basso. Riattivare dopo
un'interruzione del contatto
superiore ad un minuto.
AUTO, accensione
automatica dei fari.
48 51


VISIBILITÀ


Funzione autostrada:
un impulso
verso l'alto o verso il basso del
comando farà lampeggiare tre volte
l'indicatore di direzione. 148


Comando dei fari
Comando del tergicristallo
Sostituzione delle lampade
In condizioni di cattivo tempo o in
inverno, assicurarsi che i fari non siano
coperti da fango o neve.

Posizione particolare del
tergicristallo anteriore
Nel minuto successivo all'interruzione
del contatto, ogni azione effettuata sul
comando posiziona le spazzole lungo il
montante del parabrezza.
52,
157

3
2
9
3
9
9
12
All'interno

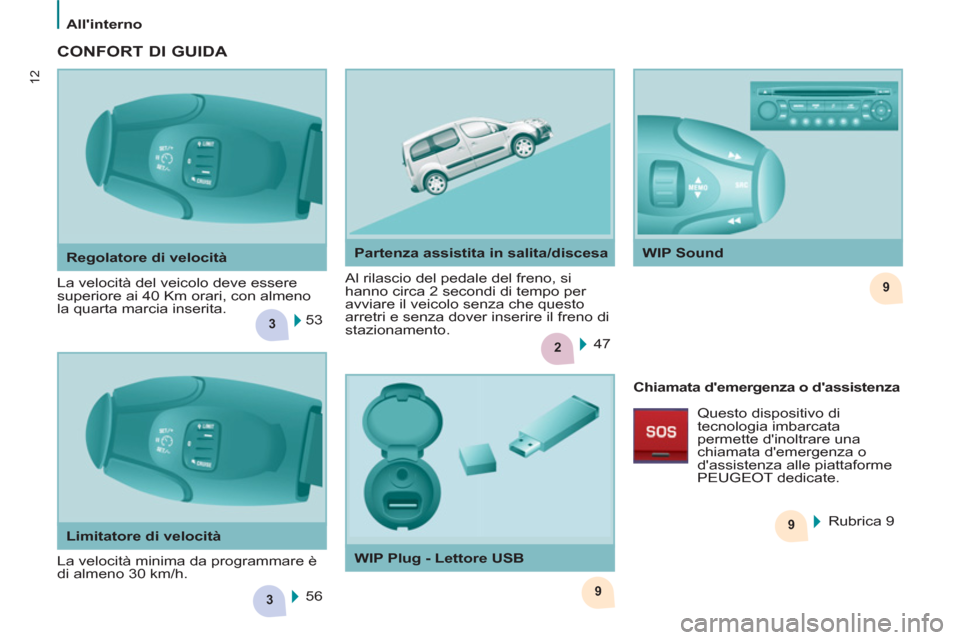

Regolatore di velocità
La velocità del veicolo deve essere
superiore ai 40 Km orari, con almeno
la quarta marcia inserita. Al rilascio del pedale del freno, si
hanno circa 2 secondi di tempo per
avviare il veicolo senza che questo
arretri e senza dover inserire il freno di
stazionamento. 53
47

CONFORT DI GUIDA

La velocità minima da programmare è
di almeno 30 km/h.
56
Chiamata d'emergenza o d'assistenza
Rubrica 9
Partenza assistita in salita/discesa
WIP Sound

WIP Plug - Lettore USB

Limitatore di velocità
Questo dispositivo di
tecnologia imbarcata
permette d'inoltrare una
chiamata d'emergenza o
d'assistenza alle piattaforme
PEUGEOT dedicate.

33
3
3
13
1
IN BREVE


All'interno

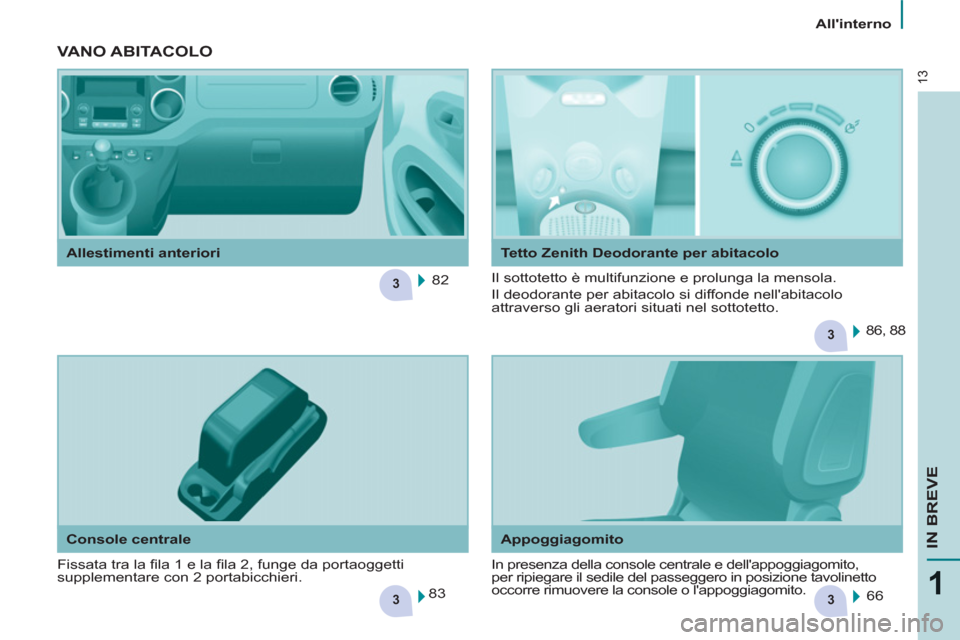

Appoggiagomito

Console centrale
Tetto Zenith Deodorante per abitacolo
VANO ABITACOLO

Fissata tra la fi la 1 e la fi la 2, funge da portaoggetti
supplementare con 2 portabicchieri. In presenza della console centrale e dell'appoggiagomito,
per ripiegare il sedile del passeggero in posizione tavolinetto
occorre rimuovere la console o l'appoggiagomito. 82
83

86, 88

66
Il sottotetto è multifunzione e prolunga la mensola.
Il deodorante per abitacolo si diffonde nell'abitacolo
attraverso gli aeratori situati nel sottotetto.
Allestimenti anteriori

3
3
33
3
14
All'interno

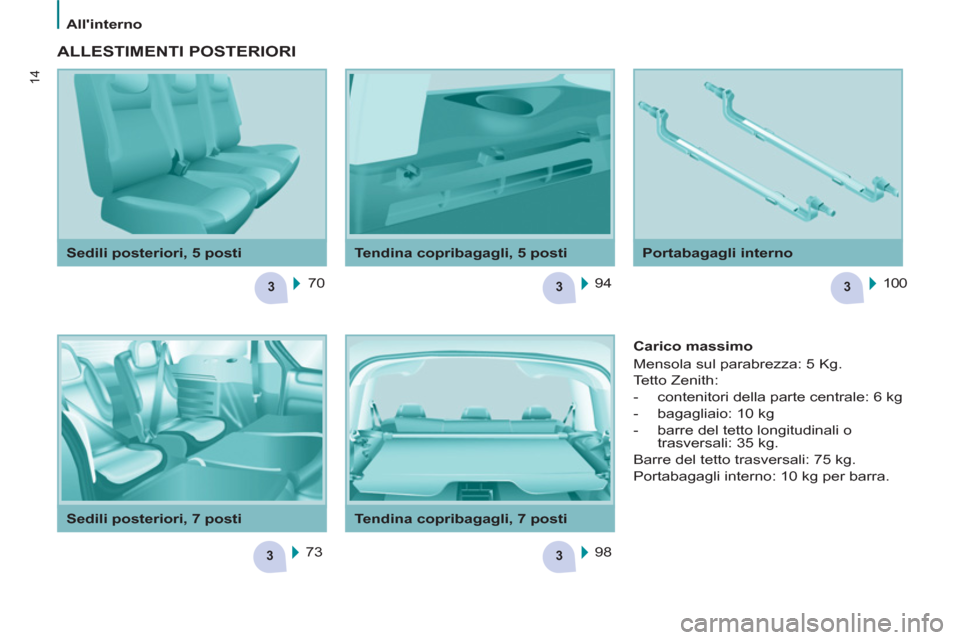

Portabagagli interno

Tendina copribagagli, 5 posti

Sedili posteriori, 5 posti

ALLESTIMENTI POSTERIORI

70
73 94 100
98
Carico massimo
Mensola sul parabrezza: 5 Kg.
Tetto Zenith:


- contenitori della parte centrale: 6 kg

- bagagliaio: 10 kg

- barre del tetto longitudinali o
trasversali: 35 kg.
Barre del tetto trasversali: 75 kg.
Portabagagli interno: 10 kg per barra.



Tendina copribagagli, 7 posti

Sedili posteriori, 7 posti
