2011 Peugeot Partner Tepee Manuale del proprietario (in Italian)

159

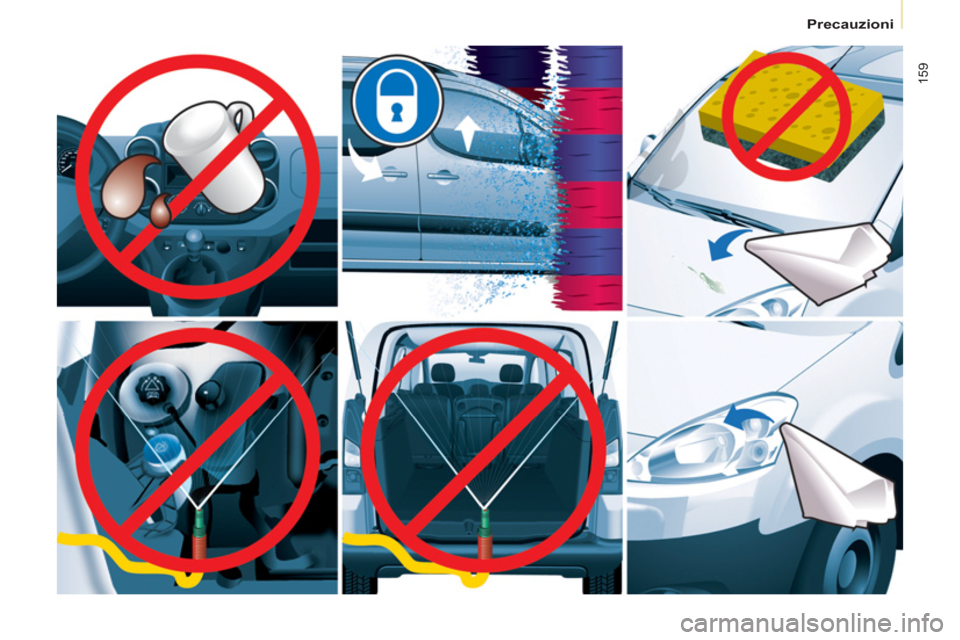

Precauzioni

160


Dimensioni

16
1

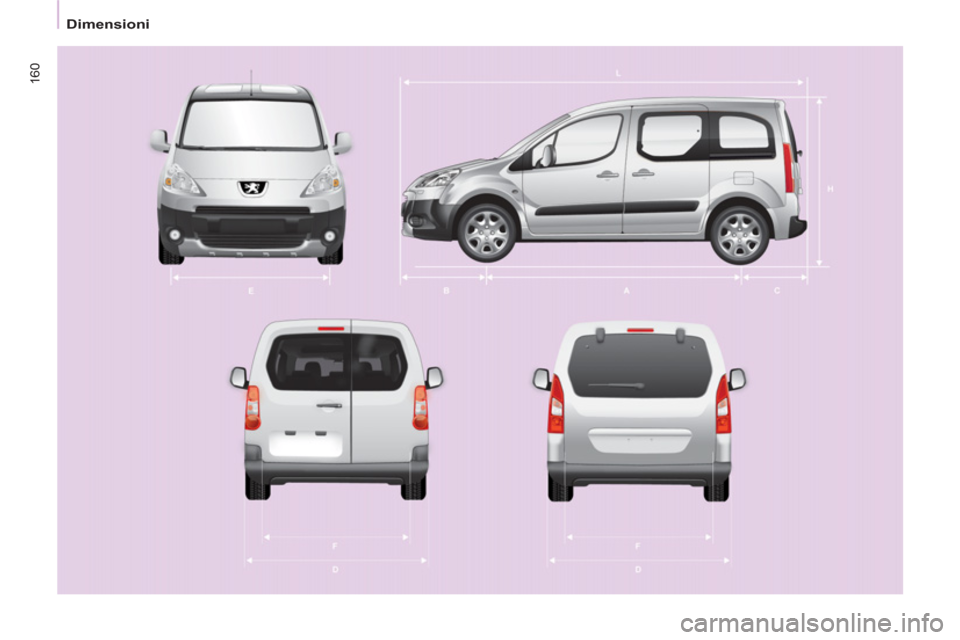

Dimensioni
CARATTERISTICHE TECNICH
E
8

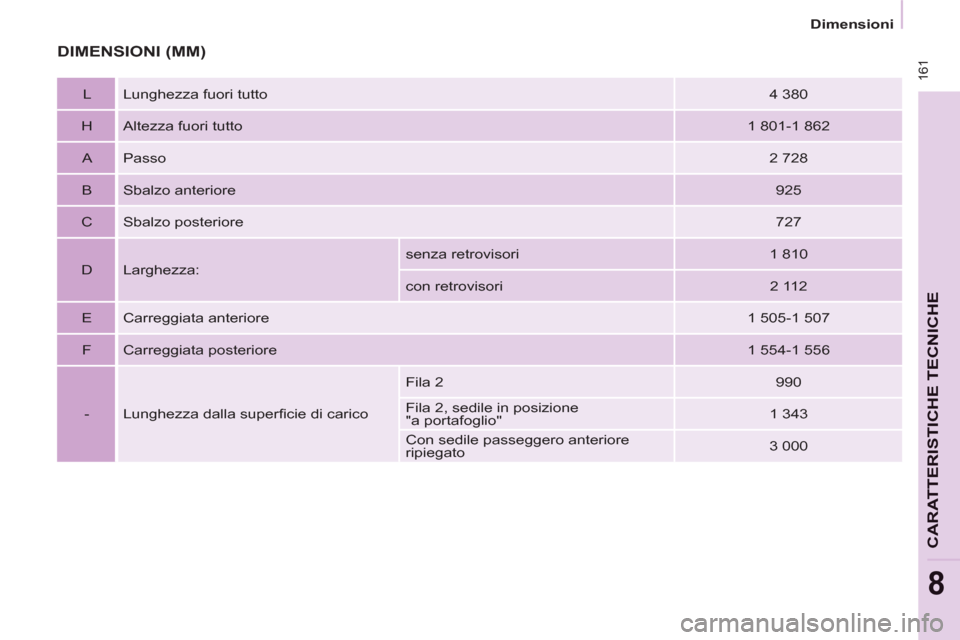

DIMENSIONI (MM)


L Lunghezza fuori tutto

4 380

H Altezza fuori tutto

1 801-1 862

A Passo

2 728

B Sbalzo anteriore

925

C Sbalzo posteriore

727

D Larghezza: senza retrovisori
1 810
con retrovisori
2 112

E Carreggiata anteriore
1 505-1 507

F Carreggiata posteriore
1 554-1 556

- Lunghezza dalla superfi cie di carico Fila 2
990
Fila 2, sedile in posizione
"a portafoglio"
1 343
Con sedile passeggero anteriore
ripiegato
3 000

162


Dimensioni

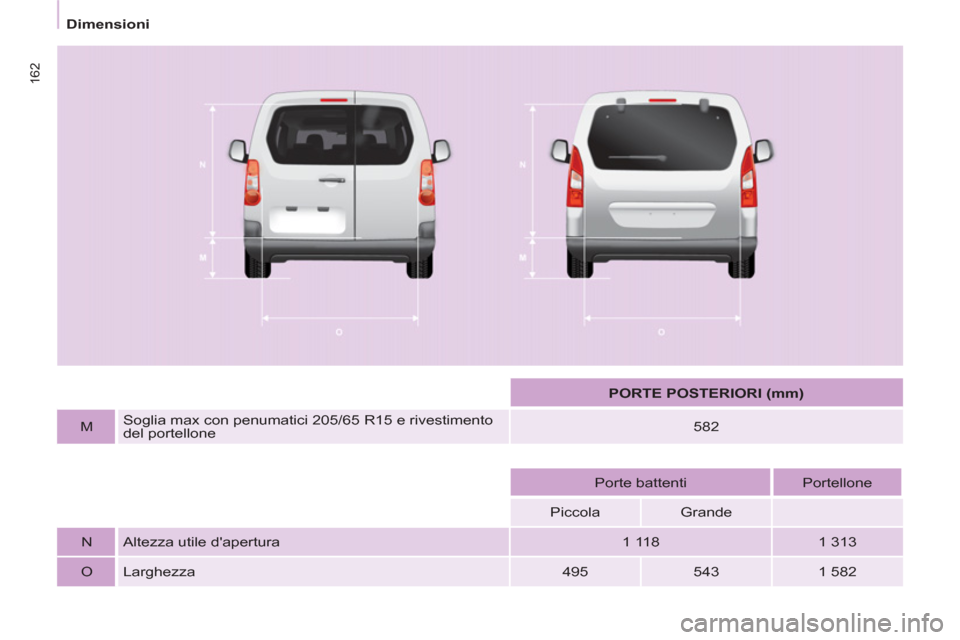

PORTE POSTERIORI (mm)



M
Soglia max con penumatici 205/65 R15 e rivestimento
del portellone
582






Porte battenti
Portellone

Piccola
Grande




N Altezza utile d'apertura
1 118
1 313

O Larghezza
495
543
1 582

16
3
Dimensioni
CARATTERISTICHE TECNICH
E
8





PORTA LATERALE SCORREVOLE (mm)



P Altezza
1 009

Q Larghezza
650

- Altezza sotto il portellone sollevato
1 892

164

Masse

MASSE E CARICHI TRAINABILI (KG)

Generalità

Per maggiori informazioni, consultare
la carta di circolazione.
In ogni Paese è indispensabile
rispettare i carichi trainabili consentiti
dalla legislazione locale. Per conoscere
le possibilità di traino del proprio veicolo
e la massa massima autorizzata a
pieno carico con rimorchio (MTRA),
rivolgersi alla rete PEUGEOT. La massa trainata frenata con riporto
del carico può essere incrementata,
purché si tolga dal veicolo l'equivalente
di questo carico per non superare
l'MTRA. Attenzione, il traino con un
veicolo con poco carico può ridurre la
tenuta di strada.
Nel caso di un veicolo trainante, è
vietato superare la velocità di 80 km/h
(rispettare la legislazione vigente nel
proprio Paese). Temperature esterne elevate
possono provocare una riduzione
delle prestazioni del veicolo al fi ne
di proteggere il motore; quando la
temperatura esterna è superiore ai
37 °C, limitare il peso trainato.
La massa in ordine di marcia (MOM)
è pari alla massa a vuoto + guidatore
(75 Kg) + serbatoio pieno al 90 %.
I valori dell'MTRA e dei carichi trainabili
indicati sono validi per un'altitudine
massima di 1 000 metri; il carico
trainabile citato deve essere ridotto del
10 % ogni 1 000 metri supplementari.

165
CARATTERISTICHE TECNICH
E
8

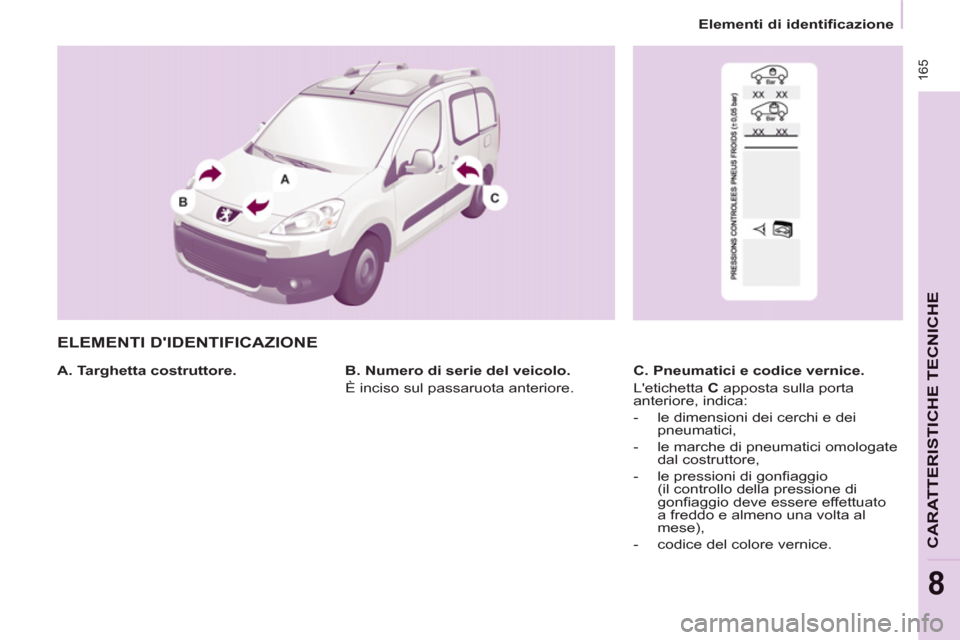

Elementi di identificazione


ELEMENTI D'IDENTIFICAZIONE


A. Targhetta costruttore.
C. Pneumatici e codice vernice.
L'etichetta C
apposta sulla porta
anteriore, indica:


- le dimensioni dei cerchi e dei
pneumatici,

- le marche di pneumatici omologate
dal costruttore,

- le pressioni di gonfi aggio
(il controllo della pressione di
gonfi aggio deve essere effettuato
a freddo e almeno una volta al
mese),

- codice del colore vernice.


B. Numero di serie del veicolo.
È inciso sul passaruota anteriore.
