2011 Peugeot Partner Tepee Manuale del proprietario (in Italian)

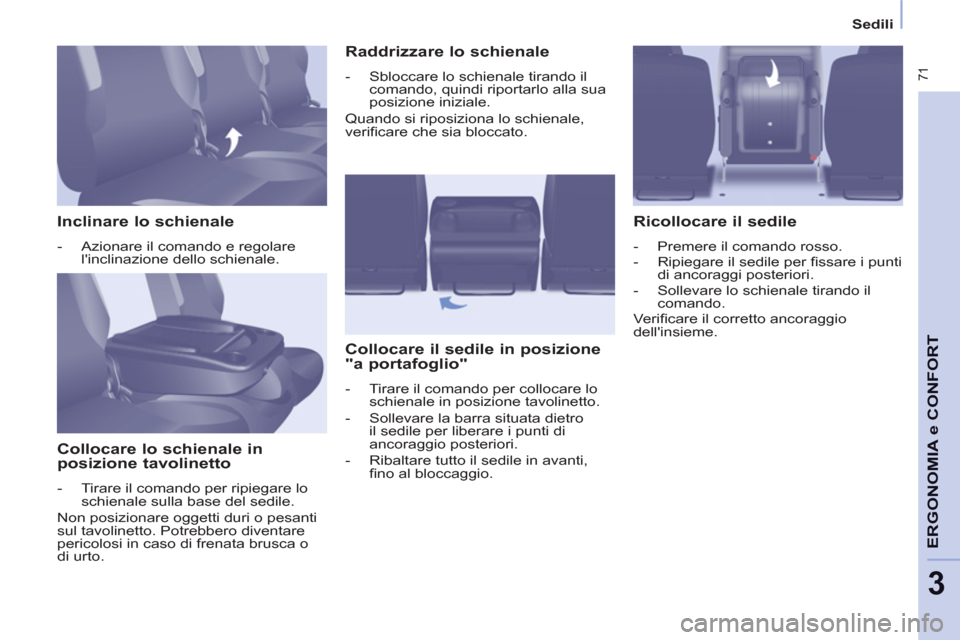

71
ERGONOMI
A e CONFOR
T
3


Sedili



Inclinare lo schienale



- Azionare il comando e regolare
l'inclinazione dello schienale.



Collocare lo schienale in
posizione tavolinetto


- Tirare il comando per ripiegare lo
schienale sulla base del sedile.
Non posizionare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di frenata brusca o
di urto.


Raddrizzare lo schienale



- Sbloccare lo schienale tirando il
comando, quindi riportarlo alla sua
posizione iniziale.
Quando si riposiziona lo schienale,
verifi care che sia bloccato.


Collocare il sedile in posizione
"a portafoglio"


- Tirare il comando per collocare lo
schienale in posizione tavolinetto.

- Sollevare la barra situata dietro
il sedile per liberare i punti di
ancoraggio posteriori.

- Ribaltare tutto il sedile in avanti,
fi no al bloccaggio.



Ricollocare il sedile



- Premere il comando rosso.

- Ripiegare il sedile per fi ssare i punti
di ancoraggi posteriori.

- Sollevare lo schienale tirando il
comando.
Verifi care il corretto ancoraggio
dell'insieme.

72
Sedili

Staccare il sedile



- Se necessario, far avanzare i
sedili anteriori ed abbassare
l'appoggiatesta.

- Collocare il sedile in posizione
"a portafoglio".


Uso corretto

In seguito alle varie manipolazioni:


- dopo aver rimosso un
appoggiatesta, riporlo e fi ssarlo ad
un supporto,

- verifi care che le cinture di sicurezza
siano sempre accessibili e facili da
agganciare per il passeggero,

- i passeggeri devono sempre
regolare ed agganciare la cintura di
sicurezza.

Fare riferimento alla "posizione a
portafoglio" descritta nella pagina
precedente.

- Premere la leva rossa per
sbloccare i fi ssaggi anteriori.

- Inclinare l'insieme di circa 45°
all'indietro senza rilasciare la leva.

- Rilasciare la leva.

- Sollevare il sedile verticalmente
fi no all'arresto degli ancoraggi.

- Raddrizzare il sedile ribaltandolo in
avanti e poi sollevarlo.



Ricollocare il sedile



- Inclinare il sedile di 45° in avanti.

- Posizionare i ganci tra le due barre.

- Ripiegare il sedile per fi ssare i punti
di ancoraggio posteriori.

- Tirare il comando per ricollocare lo
schienale nella posizione iniziale.

- Alzare l'appoggiatesta.
Ve r ifi care che nessun oggetto ostruisca
i fori di ancoraggio e non impedisca il
corretto bloccaggio dei sedili.

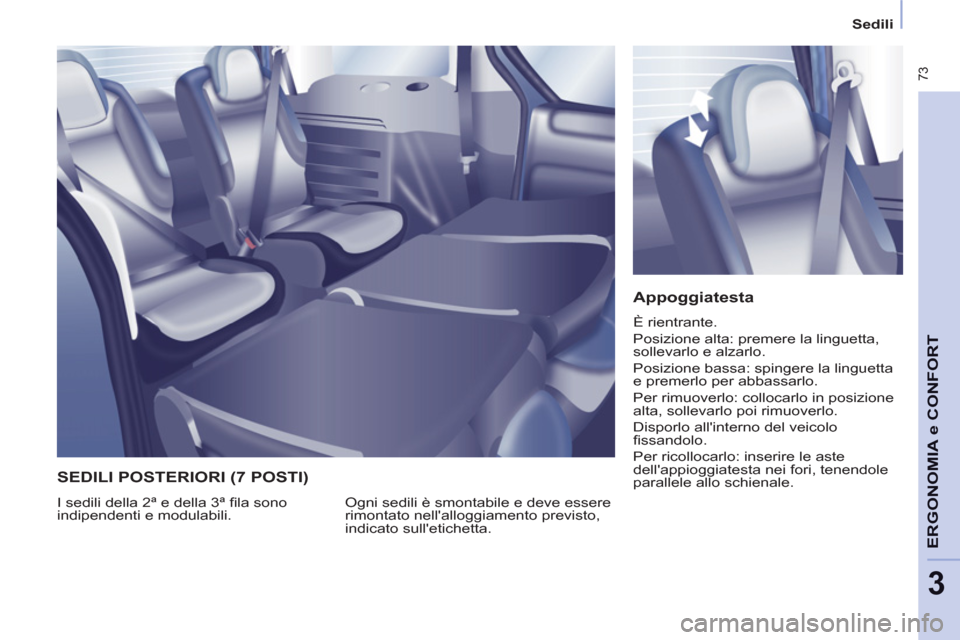

73
ERGONOMI
A e CONFOR
T
3


Sedili



Appoggiatesta

È rientrante.
Posizione alta: premere la linguetta,
sollevarlo e alzarlo.
Posizione bassa: spingere la linguetta
e premerlo per abbassarlo.
Per rimuoverlo: collocarlo in posizione
alta, sollevarlo poi rimuoverlo.
Disporlo all'interno del veicolo
fi ssandolo.
Per ricollocarlo: inserire le aste
dell'appioggiatesta nei fori, tenendole
parallele allo schienale.
Ogni sedili è smontabile e deve essere
rimontato nell'alloggiamento previsto,
indicato sull'etichetta.
I sedili della 2ª e della 3ª fi la sono
indipendenti e modulabili.
SEDILI POSTERIORI (7 POSTI)

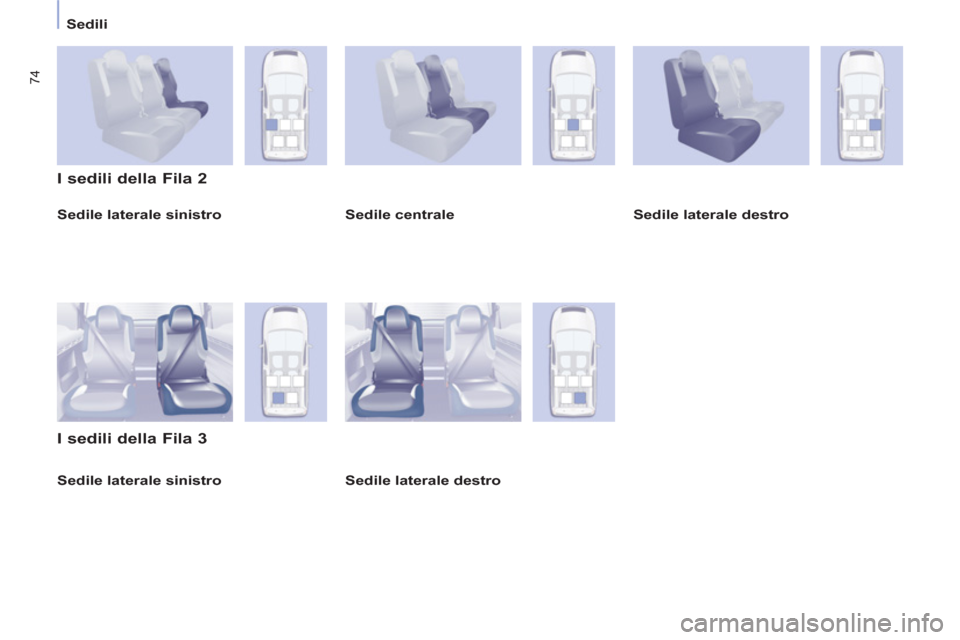

74
Sedili

Sedile laterale sinistro


I sedili della Fila 2

I sedili della Fila 3


Sedile centrale
Sedile laterale destro


Sedile laterale destro


Sedile laterale sinistro

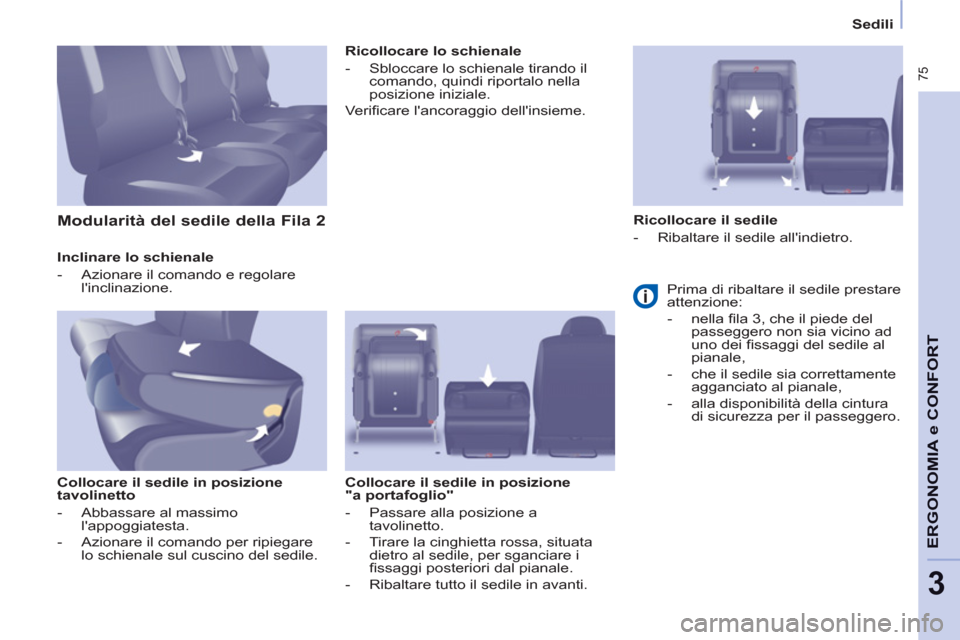

75
ERGONOMI
A e CONFOR
T
3


Sedili


Inclinare lo schienale


- Azionare il comando e regolare
l'inclinazione.


Collocare il sedile in posizione
tavolinetto


- Abbassare al massimo
l'appoggiatesta.

- Azionare il comando per ripiegare
lo schienale sul cuscino del sedile.

Ricollocare lo schienale


- Sbloccare lo schienale tirando il
comando, quindi riportalo nella
posizione iniziale.
Ve r ifi care l'ancoraggio dell'insieme.

Collocare il sedile in posizione
"a portafoglio"


- Passare alla posizione a
tavolinetto.

- Tirare la cinghietta rossa, situata
dietro al sedile, per sganciare i
fi ssaggi posteriori dal pianale.

- Ribaltare tutto il sedile in avanti.



Modularità del sedile della Fila 2

Ricollocare il sedile


- Ribaltare il sedile all'indietro.
Prima di ribaltare il sedile prestare
attenzione:


- nella fi la 3, che il piede del
passeggero non sia vicino ad
uno dei fi ssaggi del sedile al
pianale,

- che il sedile sia correttamente
agganciato al pianale,

- alla disponibilità della cintura
di sicurezza per il passeggero.

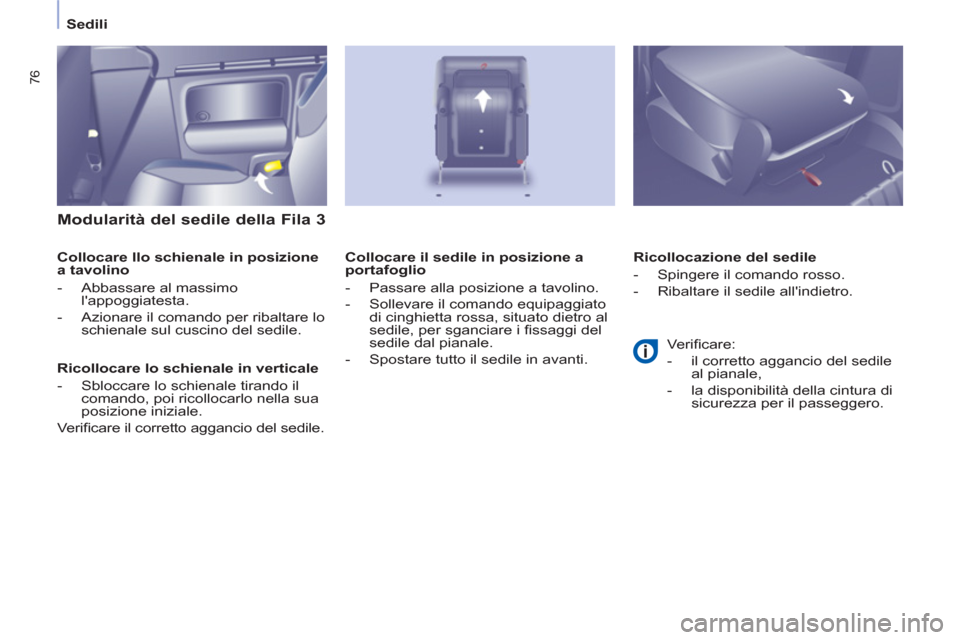

76
Sedili

Modularità del sedile della Fila 3


Collocare llo schienale in posizione
a tavolino


- Abbassare al massimo
l'appoggiatesta.

- Azionare il comando per ribaltare lo
schienale sul cuscino del sedile.


Ricollocare lo schienale in verticale


- Sbloccare lo schienale tirando il
comando, poi ricollocarlo nella sua
posizione iniziale.
Verifi care il corretto aggancio del sedile.
Ricollocazione del sedile


- Spingere il comando rosso.

- Ribaltare il sedile all'indietro.
Collocare il sedile in posizione a
portafoglio


- Passare alla posizione a tavolino.

- Sollevare il comando equipaggiato
di cinghietta rossa, situato dietro al
sedile, per sganciare i fi ssaggi del
sedile dal pianale.

- Spostare tutto il sedile in avanti.
Verifi care:


- il corretto aggancio del sedile
al pianale,

- la disponibilità della cintura di
sicurezza per il passeggero.

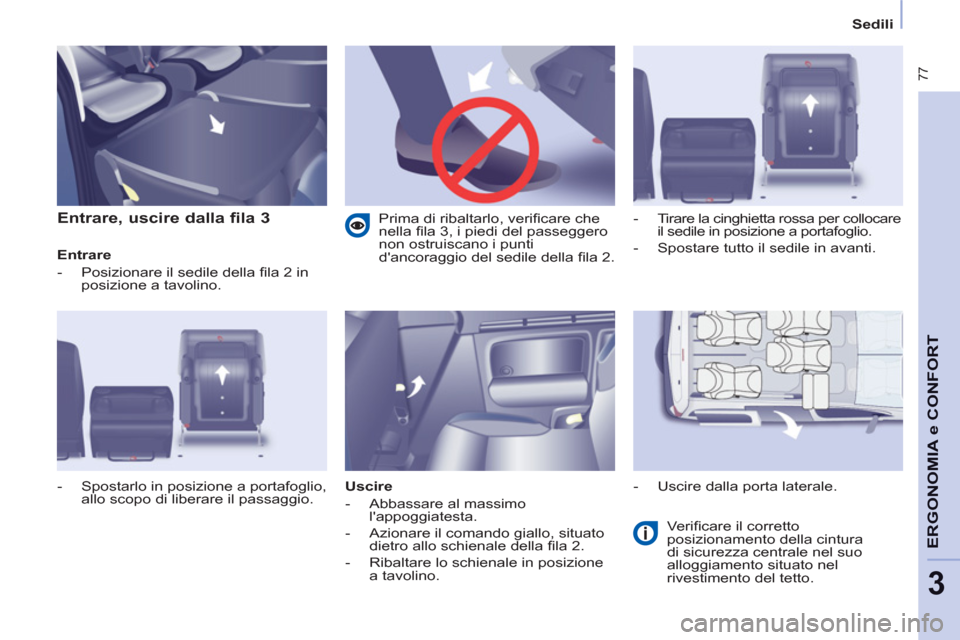

77
ERGONOMI
A e CONFOR
T
3


Sedili



Entrare, uscire dalla fila 3


Entrare


- Posizionare il sedile della fi la 2 in
posizione a tavolino.

Uscire


- Abbassare al massimo
l'appoggiatesta.

- Azionare il comando giallo, situato
dietro allo schienale della fi la 2.

- Ribaltare lo schienale in posizione
a tavolino.
Ve r ifi care il corretto
posizionamento della cintura
di sicurezza centrale nel suo
alloggiamento situato nel
rivestimento del tetto.
- Spostarlo in posizione a portafoglio,
allo scopo di liberare il passaggio.
- Tirare la cinghietta rossa per collocare
il sedile in posizione a portafoglio.

- Spostare tutto il sedile in avanti.

- Uscire dalla porta laterale.
Prima di ribaltarlo, verifi care che
nella fi la 3, i piedi del passeggero
non ostruiscano i punti
d'ancoraggio del sedile della fi la 2.

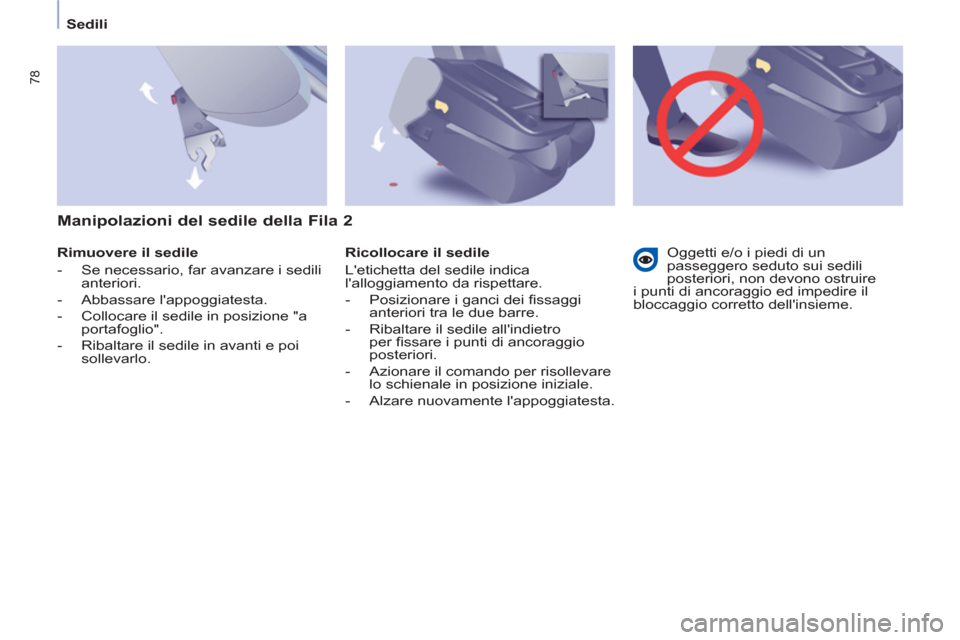

78
Sedili

Rimuovere il sedile


- Se necessario, far avanzare i sedili
anteriori.

- Abbassare l'appoggiatesta.

- Collocare il sedile in posizione "a
portafoglio".

- Ribaltare il sedile in avanti e poi
sollevarlo.

Ricollocare il sedile
L'etichetta del sedile indica
l'alloggiamento da rispettare.


- Posizionare i ganci dei fi ssaggi
anteriori tra le due barre.

- Ribaltare il sedile all'indietro
per fi ssare i punti di ancoraggio
posteriori.

- Azionare il comando per risollevare
lo schienale in posizione iniziale.

- Alzare nuovamente l'appoggiatesta.

Oggetti e/o i piedi di un
passeggero seduto sui sedili
posteriori, non devono ostruire
i punti di ancoraggio ed impedire il
bloccaggio corretto dell'insieme.



Manipolazioni del sedile della Fila 2
