2011 Peugeot Partner Tepee Manuale del proprietario (in Italian)

127


Rimorchio

ACCESSOR
I
5

Per saperne di più sulle
masse, consultare i documenti
amministrativi (carta di
circolazione...) o il capitolo 8, rubrica
"Masse".

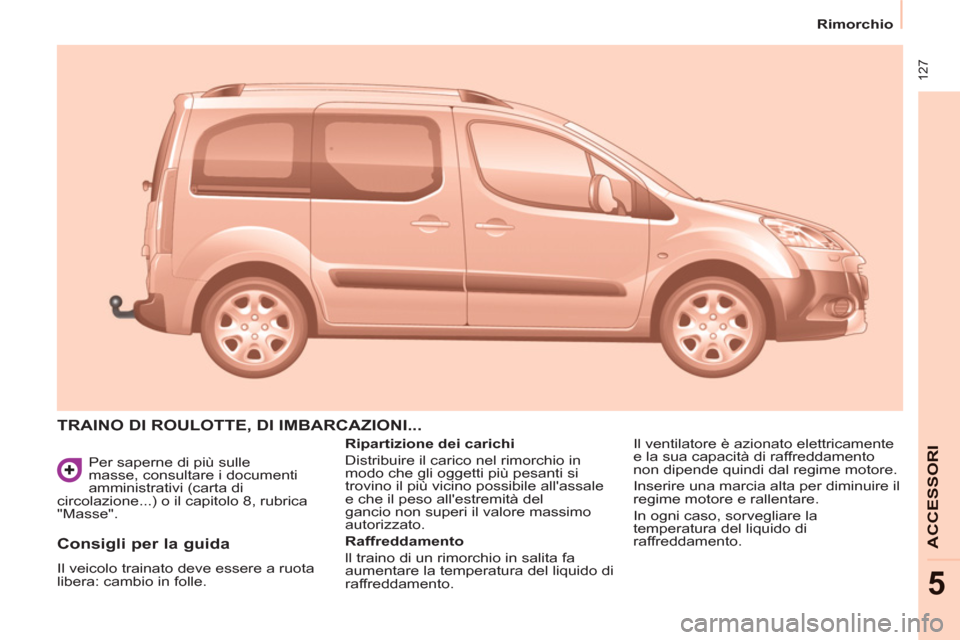

TRAINO DI ROULOTTE, DI IMBARCAZIONI...


Ripartizione dei carichi

Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'assale
e che il peso all'estremità del
gancio non superi il valore massimo
autorizzato.

Raffreddamento

ll traino di un rimorchio in salita fa
aumentare la temperatura del liquido di
raffreddamento. Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento
non dipende quindi dal regime motore.
Inserire una marcia alta per diminuire il
regime motore e rallentare.
In ogni caso, sorvegliare la
temperatura del liquido di
raffreddamento.


Consigli per la guida

Il veicolo trainato deve essere a ruota
libera: cambio in folle.

128
Rimorchio

Per un corretto utilizzo

In alcuni casi di utilizzo particolarmente
esigente (traino del peso massimo con
un forte pendio e con una temperatura
elevata), il motore limita automaticamente
la propria potenza. In questo caso,
l'interruzione automatica della
climatizzazione consente di recuperare
una certa potenza del motore.

Pneumatici

Controllare la pressione dei
pneumatici del veicolo trainante
(vedi capitolo 8 paragrafo "Elementi
di identifi cazione") e del rimorchio
rispettando le pressioni raccomandate. Capitolo 6, rubrica "Livelli". Se si accende la spia della
temperatura del liquido di
raffreddamento, fermare
il veicolo e spegnere
immediatamente il motore.
Freni

Il traino aumenta la distanza di
frenata. Guidare a velocità moderata,
scalare le marce in tempo e frenare
progressivamente.

Gancio traino

Raccomandiamo di utilizzare i
dispositivi originali PEUGEOT, che
sono stati collaudati ed omologati
sin dalla progettazione del veicolo
e di affi dare il montaggio di questi
dispositivi alla rete PEUGEOT.
In caso di montaggio effettuato al di
fuori della rete PEUGEOT, utilizzare
tassativamente le predisposizioni
elettriche situate nella parte posteriore
del veicolo e seguire le istruzioni del
costruttore.
Conformemente alle prescrizioni
generali ricordate qui sopra, attiriamo
l'attenzione sul rischio legato al
montaggio di un gancio di traino o di
un accessorio elettrico non omologato
da PEUGEOT. Questo montaggio
può provocare una panne del sistema
elettronico del veicolo. Informarsi
presso la rete PEUGEOT.
Vento laterale

La sensibilità al vento laterale
aumenta. Guidare con dolcezza e a
velocità moderata.

ABS/ESP

I sistemi ABS o ESP controllano solo il
veicolo, non il rimorchio o la roulotte.

Assistenza al parcheggio

L'assistenza non è attiva.

129
ACCESSOR
I
5
Equipaggiamenti

È disponibile anche un'altra gamma,
basata sul confort, tempo libero e
manutenzione:

Allarme anti-intrusione,
stampigliatura dei vetri, trousse di
pronto soccorso, gilet di sicurezza,
assistenza al parcheggio
anteriore e posteriore, triangolo di
presegnalazione, bullone antifurto
per cerchi in alluminio, ...


Foderine dei sedili compatibili
con l'airbag per il sedile anteriore,
panchetta di sedili posteriori, tappetino
in gomma, tappetino in moquette,
catene da neve, tendine, portabicicletta
sul portellone posteriore, ...

Autoradio, kit vivavoce,
altoparlanti, caricatore CD,
navigazione, USB Box, Kit
video, ...
Qualunque sia il materiale audio
e telematico proposto sul mercato, i
vincoli tecnici legati al montaggio di un
equipaggiamento di queste famiglie
di prodotti esigono che si tenga conto
delle specifi cità del materiale e della
sua compatibilità con le capacità
dell'equipaggiamento di serie del
veicolo. Informarsi presso la rete
PEUGEOT.
Per evitare di intralciare i pedali:


- posizionare correttamente il
tappetino e i suoi fi ssaggi,

- non sovrapporre mai più tappetini.

Peso massimo sulle barre del tetto


- Barre trasversali sulle longitudinali
Zenith: 75 Kg (queste barre
non sono compatibili con il tetto
multifunzione).

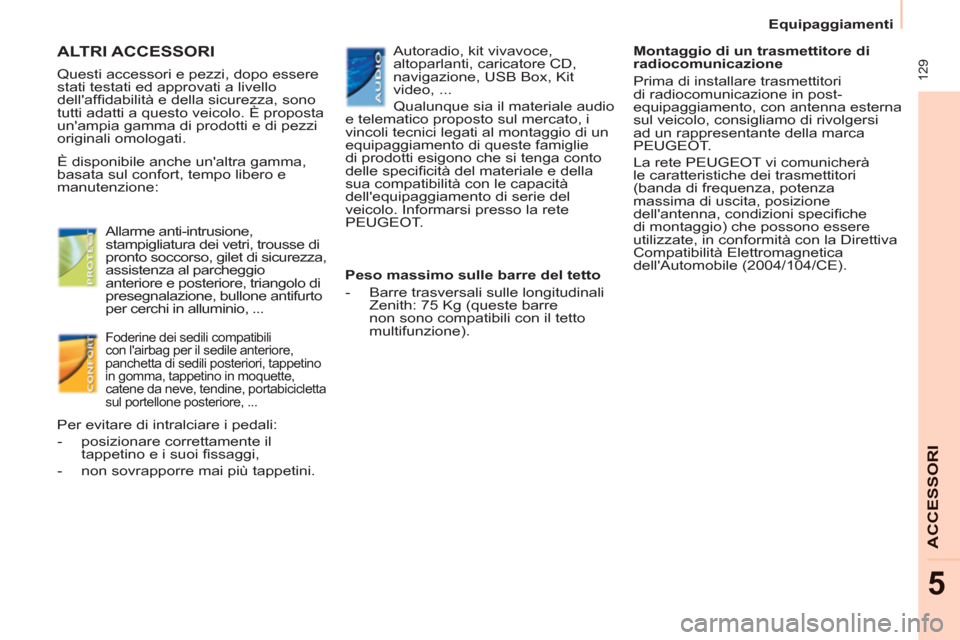

ALTRI ACCESSORI

Questi accessori e pezzi, dopo essere
stati testati ed approvati a livello
dell'affi dabilità e della sicurezza, sono
tutti adatti a questo veicolo. È proposta
un'ampia gamma di prodotti e di pezzi
originali omologati.
Montaggio di un trasmettitore di
radiocomunicazione
Prima di installare trasmettitori
di radiocomunicazione in post-
equipaggiamento, con antenna esterna
sul veicolo, consigliamo di rivolgersi
ad un rappresentante della marca
PEUGEOT.
La rete PEUGEOT vi comunicherà
le caratteristiche dei trasmettitori
(banda di frequenza, potenza
massima di uscita, posizione
dell'antenna, condizioni specifi che
di montaggio) che possono essere
utilizzate, in conformità con la Direttiva
Compatibilità Elettromagnetica
dell'Automobile (2004/104/CE).

130


Equipaggiamenti


Il montaggio di un
equipaggiamento o di un
accessorio elettrico non
omologato da PEUGEOT può
provocare una panne del sistema
elettonico del veicolo. Si raccomanda
di prestare attenzione a questo
particolare e si consiglia di rivolgersi
ad un rappresentante della Marca
per farsi presentare la gamma
degli equipaggiamenti o accessori
omologati.
A seconda dei Paesi di
commercializzazione, i gileta
di sicurezza, i triangoli di
presegnalazione, le lampadine di
ricambio sono obbligatori a bordo
del veicolo.
Calcolatore telematico "Active Fleet
Data"
Il calcolatore, collegato direttamente
al cuore del veicolo (rete multiplexata:
"Full CAN"), permette, attraverso la
prestazione del servizio "chiavi in
mano", di inviare in tempo reale le
seguenti informazioni:


- chilometri percorsi,

- chilometri rimanenti prima della
prossima manutenzione,

- allarmi e difetti (livello olio,
livello acqua, temperatura olio,
temperatura acqua, ecc.).
I responsabili dei "Parchi Auto" possono
così ottimizzare il controllo e la gestione
dei loro veicoli professionali.
A seconda del Paese, rivolgersi
alla rete PEUGEOT per maggiori
informazioni.

Paraspruzzi anteriori,
paraspruzzi posteriori,
ruote in alluminio da 15/17",
rivestimento passaruota,
volante in pelle, ecc.

Liquido lavacristallo, prodotti
per la pulizia e la manutenzione
interna ed esterna, lampadine di
ricambio, ecc.

131
VERIFICH
E
6


Manutenzione con Total




L’innovazione al servizio delle performance
I team di Ricerca e Sviluppo TOTAL elaborano per
PEUGEOT dei lubrifi canti che corrispondono alle
ultime innovazioni tecniche dei veicoli PEUGEOT.
Potrà avere la certezza di ottenere le migliori
prestazioni del motore.
Una protezione ottimale del motore
Effettuando la manutenzione del veicolo
PEUGEOT con i lubrifi canti TOTAL, si
contribuisce al miglioramento della longevità
e delle prestazioni del motore rispettando al
tempo stesso l’ambiente.



RACCOMANDA

132


Apertura del cofano




APERTURA DEL COFANO

Asta di sostegno del cofano

Fissare l'asta di sostegno nel suo
alloggio, indicato da un'etichetta sul
lato sinistro in lamiera del veicolo, per
mantenere il cofano aperto.
Prima di chiudere il cofano, rimettere a
posto l'asta senza forzare troppo.


All'esterno

Sollevare leggermente il cofano
infi lando la mano orizzontalmente,
con il palmo rivolto verso il basso, per
facilitare l'accesso alla levetta.
Con questa mano, spingere verso
sinistra la levetta, quindi alzare il
cofano.


All'interno

Tirare verso di sé il comando
posizionato sotto la plancia di bordo.
Il cofano motore è sbloccato.


Per chiudere

Abbassare il cofano e lasciarlo a fi ne
corsa. Controllare il bloccaggio del
cofano.
Evitare di manovrare il cofano in caso
di forte vento.

133
VERIFICH
E
6
Nel cofano


MOTORE A BENZINA




1.
Serbatoio lavacristallo anteriore.

2.
Scatola dei fusibili.

3.
Serbatoio liquido di raffreddamento
motore.

4.
Serbatoio liquido dei freni e della
frizione.

5.
Filtro dell'aria.

6.
Asta manuale livello olio.

7.
Rabbocco dell'olio motore.

8.
Serbatoio liquido del servosterzo.


Collegamenti batteria:
+ Punto metallico positivo.
- Punto metallico negativo (massa). Fare attenzione in caso di intervento
nel cofano motore.

134

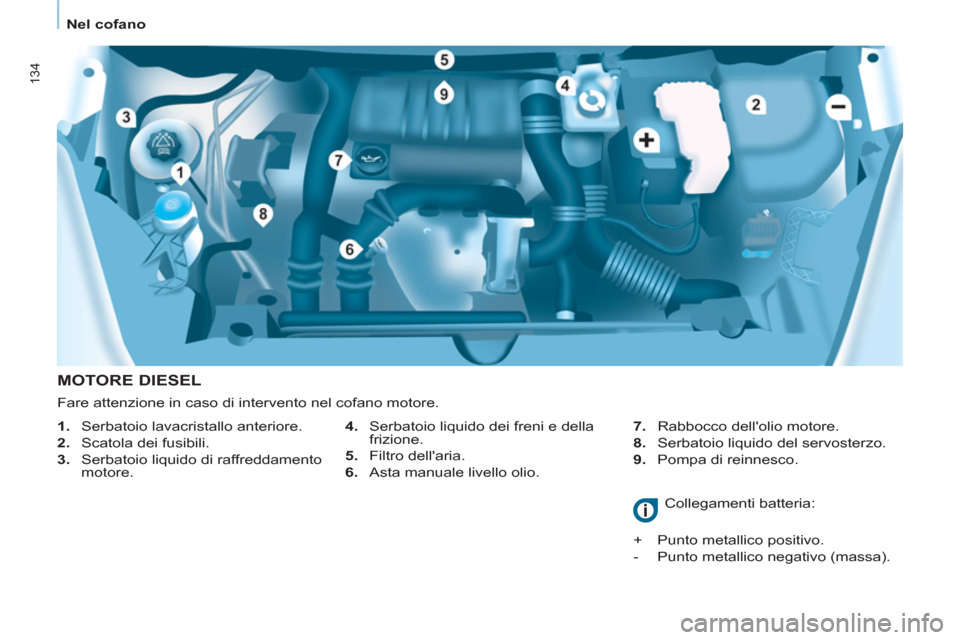

Nel cofano



MOTORE DIESEL


4.
Serbatoio liquido dei freni e della
frizione.

5.
Filtro dell'aria.

6.
Asta manuale livello olio.
7.
Rabbocco dell'olio motore.

8.
Serbatoio liquido del servosterzo.

9.
Pompa di reinnesco.



1.
Serbatoio lavacristallo anteriore.

2.
Scatola dei fusibili.

3.
Serbatoio liquido di raffreddamento
motore.

Collegamenti batteria:
+ Punto metallico positivo.
- Punto metallico negativo (massa). Fare attenzione in caso di intervento nel cofano motore.
