2011 Peugeot 508 Инструкция по эксплуатации (in Russian)

10
223
Те х н и ч е с к и е характеристики
ДВИГАТЕЛИ И КОРОБКИ ПЕРЕДАЧ
Дизельный двигатель2,2 л HDi 204 л.с.
Dhjh[dZ передач

Автомат.(6 ступ.)

Коды вариантов исполнения
8D4HLA - 8E4HLA
Тип кузова
Седан

SW
Рабочий объем двигателя, см
3

2 179

Диам. цилиндра х ход поршня, мм
85 x 96

Макс. мощность: по стандарту ЕС, кВт15 0

Частота вращения при макс. мощности, мин-1
3 500

Макс. крутящ. момент: по стандарту EС, Нм
450
Частота вращ. при макс. крутящем моменте, мин -12 000

ТопливоДиз. топливо
Каталитический нейт
рализатор есть


Сажевый фильтр
есть

ЗАПРАВОЧНЫЕ ЕМКОСТИ
, л

Двигатель (с масл. фильтром)5,25

224
Те х н и ч е с к и е характеристики
массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1 000 метров.
В случае буксировки прицепа запрещается превышать скорость 100 км/ч (придерживайтесь действующих в Вашей стране правил).
При высоких температурах окружающего воздуха некоторые эксплуатационные и рабочие характеристики автомобиля могут автоматическиснижаться, чтобы предохранить двигатель от перегрузки; при температуре за бортом выше 37 °C следует уменьшить массу буксируемого прицепа.
*
Снаряженная масса автомобиля включает в себя масс
у порожнего автомобиля и массу водителя (75 кг).
**
Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММА на величину уменьшения МДМГА тягача;
при этом следует помнить, что буксировка прицепа облегченным тягачом может ухудшить курсовую устойчивость автомобиля на дороге.
МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ, кг
Дизельные двигатели1,6 л HDi 16V 110 л.с.
Dhjh[dZ передач

Механич. (5 ступ.)
Секвент. (6 ступ.)
Коды вариантов исполнения8D9HL0 - 8E9HL0
8D9HR8/PS - 8E9HR8/PS
Тип кузова

СеданSW

Седан

SW


- Масса порожнего автомобиля
1 405 1 425 1 410
1 430



- Снаряженная масса автомо
биля (СМА)
*
1 480 1 500 1 485 1 505


-
Макс. допустимая масса груженого
автомобиля (МДМГА)
1 9752 080
2 005
2 10 0



- Разрешенная максимальная масса автопоезда (РММА) на уклоне 12 %3 175 3 18 0 3 205 3 200


-
Максимальная масса прицепа с тормозной системой (в пределах РММА) на уклоне 10 % или 12 %
1 2001 100
1 200

1 100
-Максимальная масса прицепа с тормозной системой **(с перераспределением массы в пределах РММА)
1 475
1 400
1 475
1 400

-Максимальная масса прицепа без тормозной системы

740

745740

750



-
Рекомендуемая нагрузка на буксирное устройство

75

10
225
Те х н и ч е с к и е характеристики


Указанные величины РММА и буксируемых масс допустимы для условий вождения на высоте над уровнем моря до 1 000 метров; далее указанную массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1 000 метров.
В случае буксировки прицепа запрещается превышать скорость 100 км/ч (придерживайтесь действующих в Вашей стране правил).
При высоких температурах окружающего воздуха некоторые эксплуатационные и рабочие характеристики автомобиля могут автоматическиснижаться, чтобы предохранить двигатель от перегрузки; при температуре за бортом выше 37 °C следует уменьшить массу буксируемого прицепа.



* Снаряженная масса автомо
биля включает в себя массу порожнего автомобиля и массу водителя (75 кг).
** Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММА на величину уменьшения МДМГА тягача;
при этом следует помнить, что буксировка прицепа облегченным тягачом может ухудшить курсовую устойчивость автомобиля на дороге.
МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ, кг
Дизельные двигатели2,0 л HDi 140 л.с.2,0 л HDi163 л.с.2,0 л HDi
Коробка передач

Механич. (6 ступ.)


Автомат.(6 ступ.)-
Коды вариантов исполнения8DRHR8 - 8ERHR8 8DRHF8 - 8ERHF88DRHHA - 8ERHHA
8DRHDA - 8ERHDA -
Тип кузоваСедан

SW

СеданSW Седан

SW


- Масса порожнего автомобиля
1 430
1 500
1 520
1 540

- -


- Снаряженная масса автомо
биля (СМА) * 1 505
1 575 1 595
1 615 -
-



- Макс. допустимая масса груженого
автомобиля (МДМГА) 2 065
2 1402 105
2 18 0

- -


-
Разрешенная максимальная масса автопоезда (РММА) на уклоне 12 % 3 565 3 640 3 205 3 18 0 -
-


-
Максимальная масса прицепа с тормозной системой (в пределах РММА) на уклоне 10 % или 12 % 1 600
1 5001 300

1 200--
-Максимальная масса прицепа с тормозной системой **(с перераспределением массы в пределах РММА) 1 775
1 790
1 375
1 300

- -
-Максимальная масса прицепа без тормозной системы
750-



- Рекомендуемая нагрузка на буксирное устройство

75

226
Те х н и ч е с к и е характеристики
* Снаряженная масса автомобиля включает в себя массу порожнего автомобиля и массу водителя (75 кг).**Масса прицепа, оборудованного тормозной системой, может быть увеличена в пределах РММА на величину уменьшения МДМГА тягача; приэтом следует помнить, что буксировка прицепа облегченным тягачом может ухудшить курсовую устойчивость автомобиля на дороге.
Указанные величины РММА и б
уксируемых масс допустимы для условий вождения на высоте над уровнем моря до 1 000 метров; далее указанную массу буксируемого прицепа следует уменьшать на 10 % при подъеме на каждую последующую 1 000 метров.
В случае буксировки прицепа запрещается превышать скорость 100 км/ч (придерживайтесь действующих в Вашей стране правил).
При высоких температурах окружающего воздуха некоторые эксплуатационные и рабочие характеристики автомобиля могут автоматическиснижаться, чтобы предохранить двигатель от перегрузки; при температуре за бортом выше 37 °C следует уменьшить массу буксируемого прицепа.
МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИЦЕПОВ, кг
Дизельные двигатели2,2 л HDi 204 л.с.
Dhjh[dZ передач
Автомат.(6 ступ.)
Код варианта исполнения
8D4HLA - 8E4HLA
Тип кузоваСедан

SW


- Масса порожнего автомобиля
1 540
1 660



- Снаряженная масса автомобиля (СМА)
*1 615 1 735


-
Макс. допустимая масса груженого
автомобиля (МДМГА)
2 155
2 280


-
Разрешенная максимальная масса автопоезда (РММА) на уклоне 12 % 3 755 3 880


-
Максимальная масса прицепа с тормозной системой (в пределах РММА) на уклоне 10 % или 12 %

1 700

1 600

-Максимальная масса прицепа с тормозной системой ** (с перераспределением массы в пределах РММА)
1 875
1 900

-Максимальная масса прицепа без тормозной системы
750



- Рекомендуемая нагрузка на буксирное устройство


75

10
227
Те х н и ч е с к и е характеристики
Седан

SW

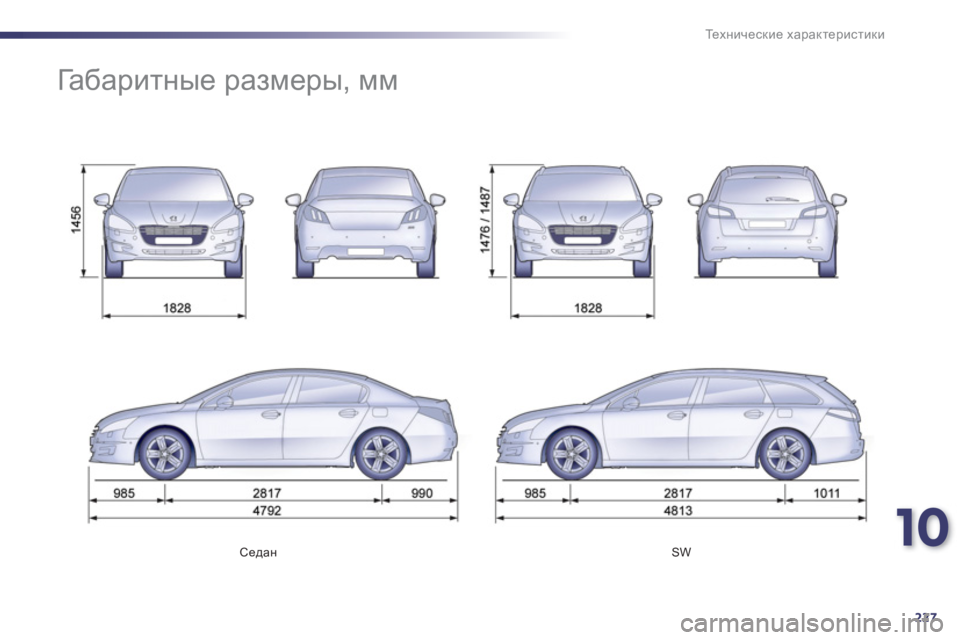

Га б а р и т н ы е размеры, мм

228
i
Те х н и ч е с к и е характеристики























Идентификационные данные Различные средства маркировки для идентификации и поиска автомобиля.
A.Серийный номер в моторном отсеке.Этот номер выбит на кузове возле
верхней опоры стойки подвески.

Давление воздуха следует проверять на холодных шинах не реже одного раза в месяц.

Недостаточное давление воздуха вшинах ведет к перерасходу топлива.B.Серийный номер на нижней поперечине рамы ветрового стекла.Этот номер содержится на наклееннойтабличке и просматривается через ветровое стекло.
C.Табличка с заводским номером. Этот номер содержится в табличке,
наклеенно
й на центральную дверную стойку со стороны водителя.
D.Бирка с данными шин идекоративного покрытия. Эта табличка наклеена в дверном
проеме со стороны водителя.
На ней указаны:


- давление для порожнего и
нагр
уженного автомобиля,

- размеры ободьев и шин,

- марки шин, рекомендованные заводом-изготовителем,

- давление воздуха в запасном колесе,

- артикул цвета декоративного покрытия
кузова.

229
ВЫЗОВ ТЕХНИЧЕСКОЙ ИЛИ НЕОТЛОЖНОЙ ПОМОЩИ

230
ВЫЗОВ СЛУЖБЫ ЭКСТРЕННОЙ ИЛИ ТЕХНИЧЕСКОЙ ПОМОЩИ
В экстренной ситуации нажмите на эту кнопку иудерживайте ее более 2 секунд. Мигающий зеленыйсветодиод и голосовой информатор подтвердят отправку вызова службе экстренной помощи PEUGEOT * .
Если сраз
у нажать еще раз на эту же кнопку, вызов будет отменен. Зеленый светодиод погаснет.
Если нажать
(в любое время) на эту кнопку и подержать более 8секунд, вызов будет отменен.

При включении зажигания загорается
на три секунды зеленый светодиод, что
подтверждает работоспособность системы.
Сигнализатор оранжевого цвета мигает: в системе
обнаружена неисправность.
Сигнализатор оранжевого цвета горит не мигая:
замените элемент питания системы вызова помощи.
В о
боих случаях необходимо обратиться всервисную сеть PEUGEOT.
Если сразу нажать еще раз на эту же кнопку, вызов будет отменен.
Отмена вызова подтверждается голосовым информатором.

Нажмите на эту кнопку и удерживайте более 2 секунд, чтобы запросить техническую помощь в случае неисправностиавтомобиля. р
Голосовое сообщение известит вас о том, что ваш звонок принят *.


РАБОТА СИСТЕМЫ
Светодиод зеленого цвета продолжить гореть (не мигая), если связь со службой установлена. Он погаснет по окончании связи.
Ваш вызов обрабатывается сл
ужбой экстренной помощи PEUGEOT,
которая получает информацию о местонахождении автомобиля иможет передать ее соответствующим вспомогательным службам.В странах, где такой службы нет или от нее отказались, вызов
передается службе технической помощи (11 2) без определения местонахождения автомобиля.

Если датчик под
ушки безопасности зафиксирует удар,
вызов экстренной помощи будет отправлен автоматически,
независимо от возможного срабатывания подушек безопасности.


*

Эти услуги доступны при определенных условиях и наличии технической возможности.
Обратитесь в сервисную сеть PEUGEOT.Если вы к
упили автомобиль не в сети PEUGEOT, вы можете
обратиться туда и проверить конфигурацию услуг, а также попросить
изменить ее. В многоязычных странах конфигурация возможна на
официальном языке по вашему выбору.
По техническим причинам, особенно для
улучшения качества услуг службы PEUGEOT CONNECT, предоставляемых клиенту,
изготовитель оставляет за собой право в любой момент проводить
обновление бортовой телекоммуникационной системы.
