2011 Peugeot 508 Инструкция по эксплуатации (in Russian)

8
175
!
Практические советы по эксплуатации и обслуживанию


Извлечение флакона
)Уберите черный шланг. )Высвободите отогнутый вбок белый шланг. )Держите компрессор вертикально.)Отверните флакон, держа его за
нижнюю часть.


Не испачкайтесь вытекающимиостатками герметика. Срок хранения герметика указан на флаконе.Флакон с герметиком предназначен для одноразового использования;даже если он был слегка начат, его следует заменить.
Не выбрасывайте использованный флакон куда попало, сдайте его в сервисную сеть PEUGEOT илиотнесите на пункт сбора отходов.
Не забудьте купить новый флакон с герметиком для ремонта шин всервисной сети PEUGEOT или вспециализированном техцентре.

Контрольная проверка давления/
Подкачивание и накачивание в быту
Компрессор также можно использовать без подачи герметика:
- для контроля давления и подкачиванияшин,
- для накачивания различных предметов(rZjh\, шин велосипеда...)

)
Поверните переключатель A
в положение "Накачивание" ("Gonflage").)
Вытяните во всю длинучерный шланг H.)
Подсоедините черный шланг к вентилюколеса или предмету, который нужно
накачать.
При необходимости, наденьте на шланг соответствующий переходник,
имеющийся в комплекте.
)
Включите шнур компрессора вбортовую розетку автомобиля 12 В. )
Запустите двигатель и оставьте егоработать. )
Отрегулируйте давление воздуха
при помощи компрессора (чтобы
подкачать: переведите выключатель B
в положение "I"; чтобы спустить:
переведите выключатель B
в
положение "O"
и нажмите на кнопку C ) до рекомендованного для Вашего автомобиля или накачиваемого
п
редмета параметра. )
Отсоедините шланг и уберите весь
комплект.

176
Практические советы по эксплуатации и обслуживанию

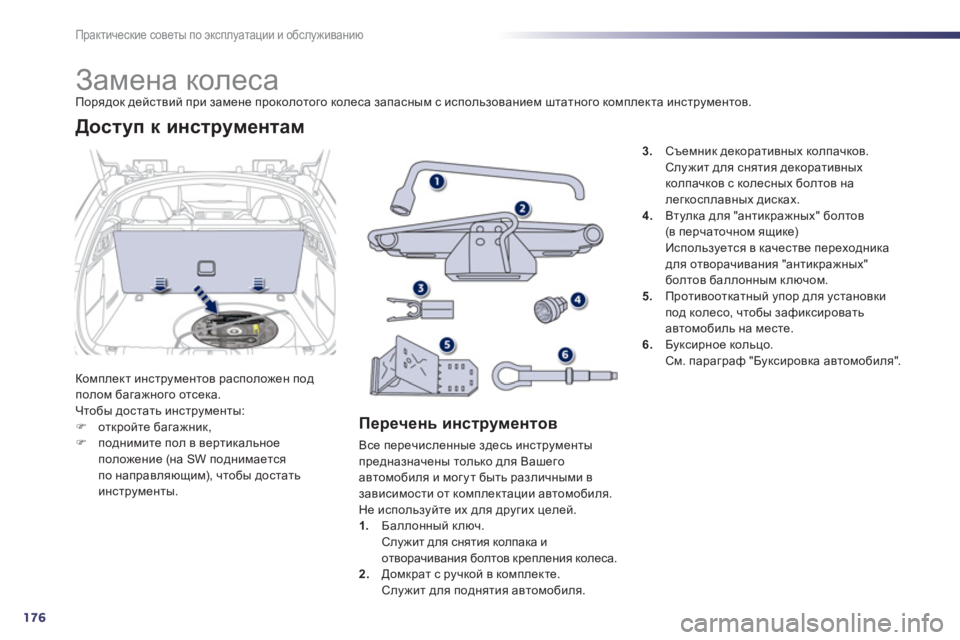

Замена колеса Порядок действий при замене проколотого колеса запасным с использованием штатного комплекта инструментов.
Комплект инстр
ументов расположен под
полом багажного отсека.
Чтобы достать инструменты: )откройте багажник,)поднимите пол в вертикальноеположение (на SW поднимаетсяпо направляющим), чтобы достать инструменты.

Доступ к инструментам


Перечень инструментов

Все перечисленные здесь инструменты
предназначены только для Вашего
автомобиля и мог
ут быть различными в
зависимости от комплектации автомобиля.
Не используйте их для других целей. 1.Баллонный ключ.
Служит для снятия колпака и отворачивания болтов крепления колеса.
2. Домкрат с ручкой в комплекте.
Сл
ужит для поднятия автомобиля.
3.Съемник декоративных колпачков.

Служит для снятия декоративных
колпачков с колесных болтов на легкосплавных дисках. 4.
Втулка для "антикражных" болтов(\ перчаточном ящике) Используется в качестве переходника для отворачивания "антикражных"[helh\ баллонным ключом.
5. Противооткатный упор для установки
под колесо, чтобы зафиксировать автомобиль на месте.
6.Буксирное кольцо.
См. параграф "Буксировка автомобиля".

8
177
i
Практические советы по эксплуатации и обслуживанию


Колесо с колпаком
После установки колесана местоаустановите на него декоративныйколпак, совместив его метку с воздушным вентилем, а затем придавивего ладонью по всей окружности.
Запасное колесо находится в полу багажного отсека. В зависимости от страны поставки, запасное
колесо может быть смонтировано либо наштампованном диске, либо на легкосплавном, либо на неполноразмерном типа "галета". О том, как его достать, читайте в разделе "Доступ к инструментам".
Доступ к запасному колесу


Извлечение колеса
)
Отверните расположенный в центре
винт желтого цвета.
)
Приподнимите запасное колесо сосвоей стороны и потяните его на себя.)
Выньте колесо из багажного отсека.
В зависимости от комплекта
цииавтомобиля, запасное колесо
крепится либо ременной лямкой, либорасположенным по центру болтом. Порядок
крепления при помощи болта см. ниже.

178
i
Практические советы по эксплуатации и обслуживанию


Ук ла дка колеса на место
)
В центре колеса уложите
инструментальный модуль и закрепите его. )
Ул о ж и те на место пластмассовый ящик.

)Ул о ж и те колесо в нишу багажного отсека )Отверните на несколько оборотов желтый винт, а затем установите его в
центре колеса. )Чтобы тщательно закрепить колесо, заверните винт полностью, пока непослышатся щелчки.

Датчик давления воздуха в колесе
Запасное колесо не оснащено датчиком падениядавления воздуха. Проколотое колесо следует отремонтировать в сервисной сети PEUGEOTили в специализированном техцентре.

8
179
i
Практические советы по эксплуатации и обслуживанию

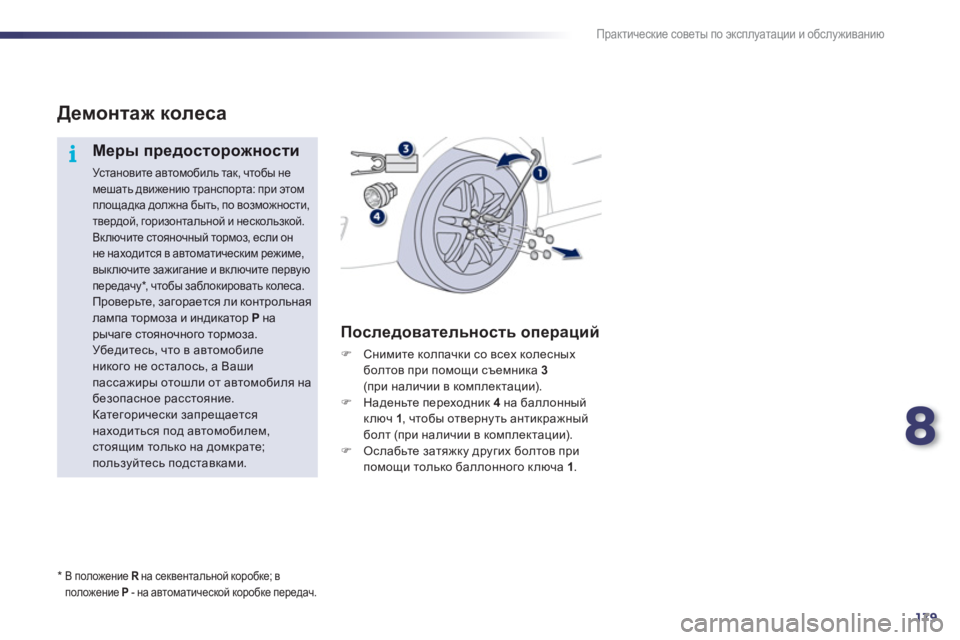

Демонтаж колеса


Меры предосторожности

Ус т а н о в и т е автомобиль так, чтобы немешать движению транспорта: при этомплощадка должна быть, по возможности,твердой, горизонтальной и нескользкой.
Включите стояночный тормоз, если онне находится в автоматическим режиме, выключите зажигание и включите первуюпередачу
* , чтобы заблокировать колеса.
Проверьте, загорается ли контрольнаялампа тормоза и индикатор P
на рычаге стояночного тормоза.
Убедитесь, что в автомобиле никого не осталось, а Вашипассажиры отошли от автомобиля набезопасное расстояние.
Категорически запрещается находиться под автомобилем, стоящим только на домкрате;пользуйтесь подставками.
Последовательность операций
)
Снимите колпачки со всех колесных
болтов при помощи съемника 3(при наличии в комплектации).)
Наденьте переходник 4на баллонный ключ 1, чтобы отвернуть антикражныйболт (при наличии в комплектации). )
Ослабьт е затяжку других болтов при
помощи только баллонного ключа 1
.

*
В положение R
на секвентальной коробке; вRположение P
- на автоматической коробке передач.

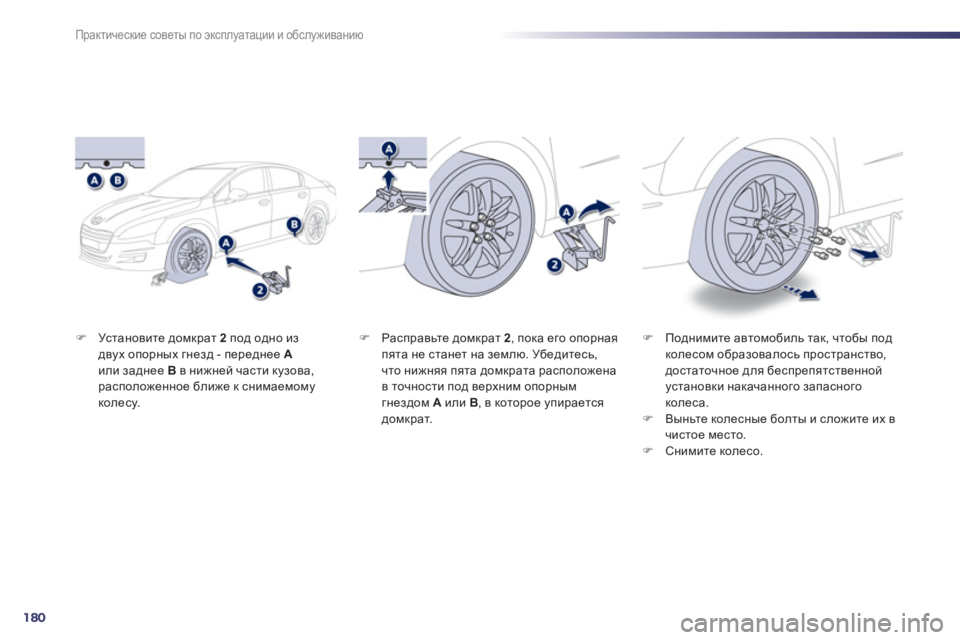

180
Практические советы по эксплуатации и обслуживанию
)Mk l Z g h \ b l _ домкрат 2под одно издвух опорных гнезд - переднее Аили заднее B
в нижней части кузова,расположенное ближе к снимаемомуколесу.
)Поднимите автомобиль так, чтобы подколесом образовалось пространство, достаточное для беспрепятственнойустановки накачанного запасного
колеса.)Выньте колесные болты и сложите их в
чи
стое место.)Снимите колесо.


)
Расправьте домкрат 2
, пока его опорная
пята не станет на землю. Убедитесь,
что нижняя пята домкрата расположенав точности под верхним опорным
гнездом Аили B, в которое упирается
домкрат.

8
181
i
Практические советы по эксплуатации и обслуживанию

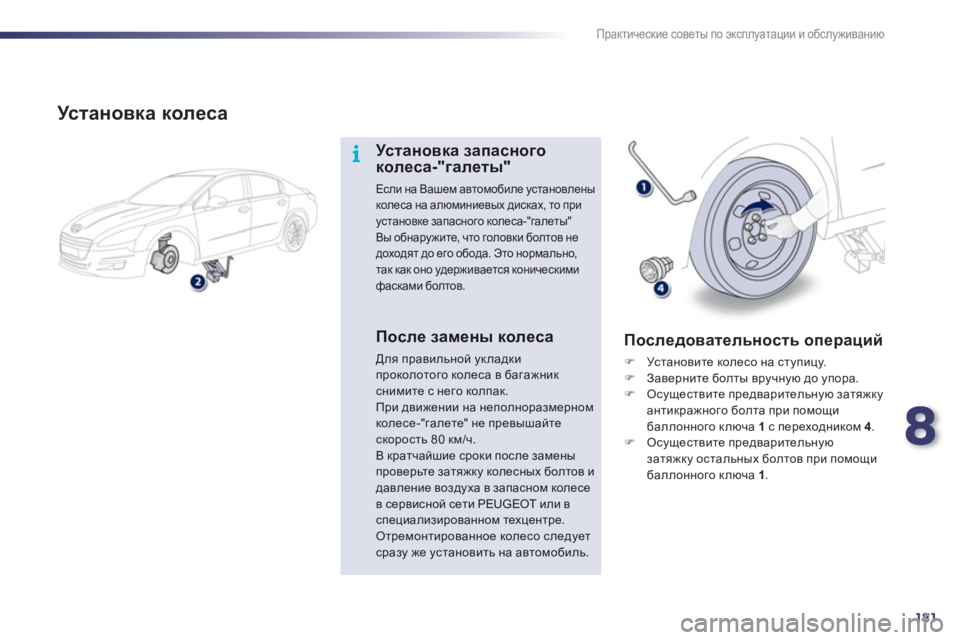

Ус т а н о в к а колеса


Ус т а н о в к а запасного колеса-"галеты"
Если на Вашем автомобиле установлены колеса на алюминиевых дисках, то при установке запасного колеса-"галеты"
Вы обнаружите, что головки болтов не доходят до его обода. Это нормально, так как оно удерживается коническими фасками болтов.
После замены колеса
Для правильной укладки проколотого колеса в багажник снимите с него колпак. При движении на неполноразмерномколесе-"галете" не превышайтескорость 80 км/q. В кратчайшие сроки после замены проверьте затяжку колесных болтов идавление воздуха в запасном колесе в сервисной сети PEUGEOT или вспециализированном техцентре.Отремонтированное колесо следуетсразу же установить на автомобиль.


Последовательность операций
)
Установите колесо на ступицу.)
Заверните болты вручную до упора. )
Осуществите предварительную затяжкуантикражного болта при помощи баллонного ключа 1
с переходником 4.
)
Осуществите предварительную
затяжку остальных болтов при помощибаллонного ключа 1 .

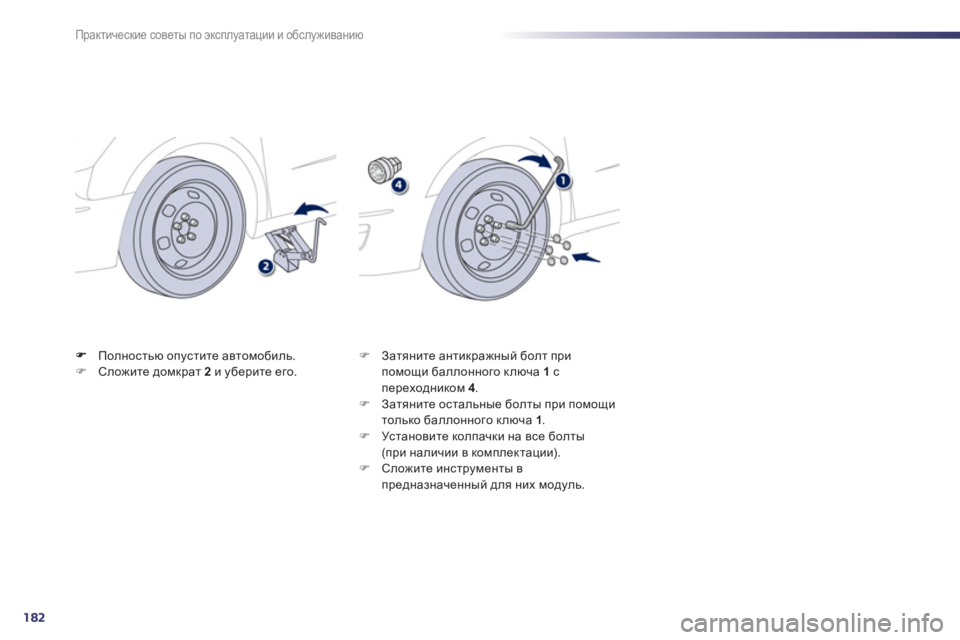

182
Практические советы по эксплуатации и обслуживанию
Полностью опустите автомобиль. )Сложите домкрат 2
и уберите его. )
Затяните антикражный болт при
помощи баллонного ключа 1спереходником 4.)
Затяните остальные болты при помощи только баллонного ключа 1.
)
Установите колпачки на все болты(ijb наличии в комплектации).)
Сложите инструменты в
предназначенный для них модуль.
