Практические советы по эксплуатации и обслуживанию












Замена лампы


Передние световые приборы
На моделях с ксеноновыми
лампами и адаптивными фарами
1.Дневные ходовые огни/стояночные огни (светодиоды).2.NZju ближнего света/адаптивные фары дальнего света (D1S-35 W).3.Указатели поворотов (PY21-21W).4.Противотуманные фары(Z^Zilb\gu_ в зависимости от
комплектации) (H8).
На моделях с галогенными лампами
1.NZju ближнего и дальнего света (H7-55 W).2.Стояночные огни (W5-5W).3.Фары дальнего света (H7-55 W).4.Дневные ходовые огни (SP13-13W).5.Противотуманные фары(Z^Zilb\gu_ в зависимости от
комплектации) (H8).6. Указатели поворотов (PY21-21W).
Следите за правильной установкойбайонетного цоколя ламп H7... так как это
влияет на качество освещения.

В определенных погодно-климатических условиях (например, принизкой температуре, высокой влажности и т.д.) на внутренней поверхности стекол фар и задних фонарей на короткоевремя может оседать конденсат - этообычное явление; он исчезает в течение нескольких минут после включения фар.

184
!!
Практические советы по эксплуатации и обслуживанию
Фары ближнего света (галогенные)
)
Снимите защитный пластмассовый
кожух, потянув для этого за язычок фиксатора. )
Отсоедините от лампы разъем электрожгута.)
Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется вобратной последовательности.

Стекла фар изготовлены из поликарбоната
и имеют защитное покрытие: )запрещается очищать их от грязи сухой или абразивной тканью, атакже с использованием моющих средств или растворителей,)пользуйтесь смоченной в мыльнойводе мягкой губкой, )при отмывании въевшейся грязи высоконапорной струей ненаправляйте ее на оптические блоки,на фонари и на края их стекол, чтобыне повредить защитное лаковоепокрытие и уплотнительные прокладки.
Внимание! Высокое напряжение!
Ксеноновые лампы (D1S-35 Вт) следует заменять только всервисной сети PEUGEOT или в специализированном техцентре.
)Не касайтесь лампы пальцами,пользуйтесь лоскутом неворсистой ткани. Лампу следует заменять по истечении
нескольких минут после выключения фары (во избежание серьезного ожога). В целях предохранения фар от повреждения, в них следует устанавливать только лампы с ограничениемультрафиолетового спектра излучения (UV). При замене сгоревшей лампы на новуюсоблюдайте номинал и техническиехарактеристики.

8
185
i
Практические советы по эксплуатации и обслуживанию
Стояночные огни (галогенные)
)Снимите защитный пластиковый кожух,
потянув для этого за язычок фиксатора. )Отсоедините держатель лампы. )Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
о
братной последовательности.

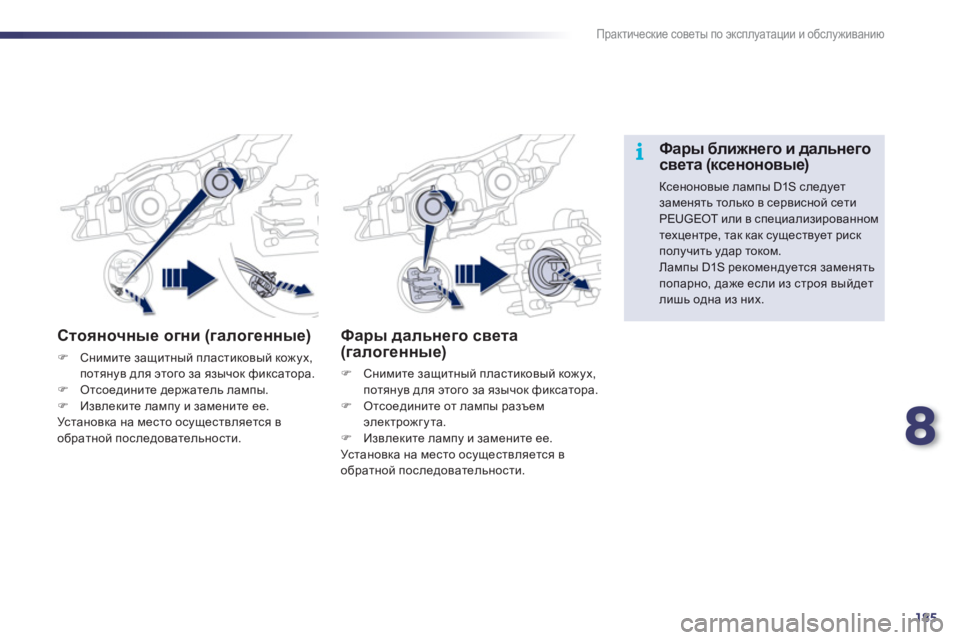

Фары дальнего света (галогенные)
)
Снимите защитный пластиковый кожух,
потянув для этого за язычок фиксатора.)
Отсоедините от лампы разъем электрожгута. )
Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
обратной последовательности.










Фары ближнего и дальнего
света (ксеноновые)

Ксеноновые лампы D1S следуетзаменять только в сервисной сети PEUGEOT или в специализированномтехцентре, так как существует риск получить удар током.
Лампы D1S рекомендуется заменятьпопарно, даже если из строя выйдет лишь одна из них.

186
Практические советы по эксплуатации и обслуживанию

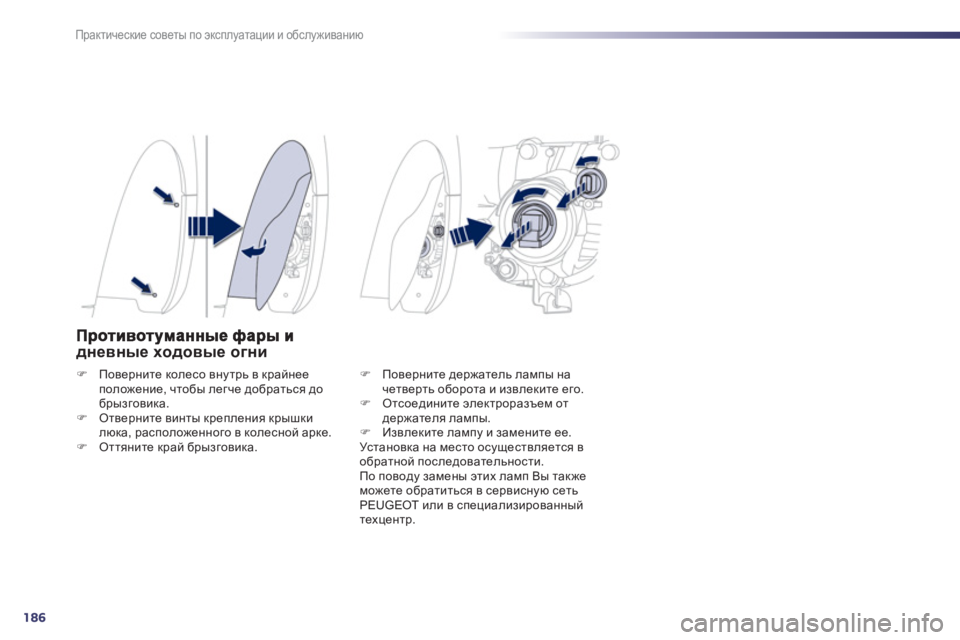

дневные ходовые огни
)
Поверните колесо внутрь в крайнее
положение, чтобы легче добраться добрызговика. )
Отверните винты крепления крышкилюка, расположенного в колесной арке. )
Оттяните край брызговика.
)Поверните держатель лампы на
четверть оборота и извлеките его.)Отсоедините электроразъем от
держателя лампы.)Извлеките лампу и замените ее.
Ус т а н о в к а на место осуществляется в
о
братной последовательности.
По поводу замены этих ламп Вы также
можете обратиться в сервисную сеть PEUGEOT или в специализированныйтехцентр.

8
187
Практические советы по эксплуатации и обслуживанию

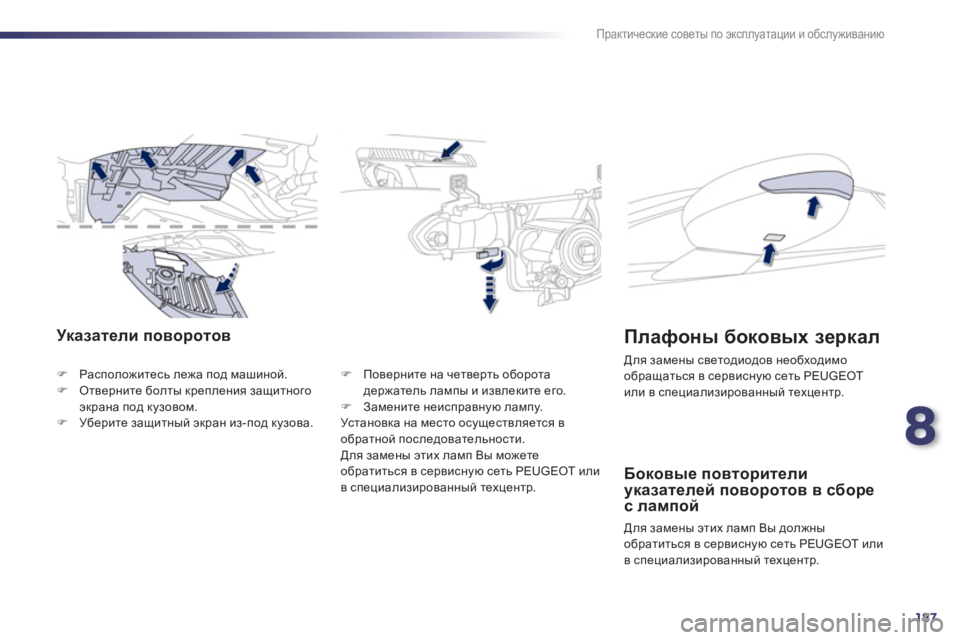

Указатели поворотов
)Расположитесь лежа под машиной. )Отверните болты крепления защитного экрана под кузовом. )Уберите защитный экран из-под кузова.
)
Поверните на четверть оборота
держатель лампы и извлеките его.)
Замените неисправную лампу.
Ус т а н о в к а на место осуществляется в
обратной последовательности.
Для замены этих ламп Вы можете
обратиться в сервисную сеть PEUGEOT или в специализированный техцентр.Боковые повторители указателей поворотов в сборес лампой
Для замены этих ламп Вы должны
обратиться в сервисную сеть PEUGEOT или
в специализированный техцентр.

Плафоны боковых зеркал
Для замены светодиодов необходимообращаться в сервисную сеть PEUGEOT
или в специализированный техцентр.

188
i
Практические советы по эксплуатации и обслуживанию
1.Стоп-сигналы (светодиоды - LED).2.Фонари заднего хода (P21W).3.Указатели поворотов (PY21W - желтые).4.Klhyghqgu_ огни (светодиоды - LED).5.Противотуманные фары (H21W).

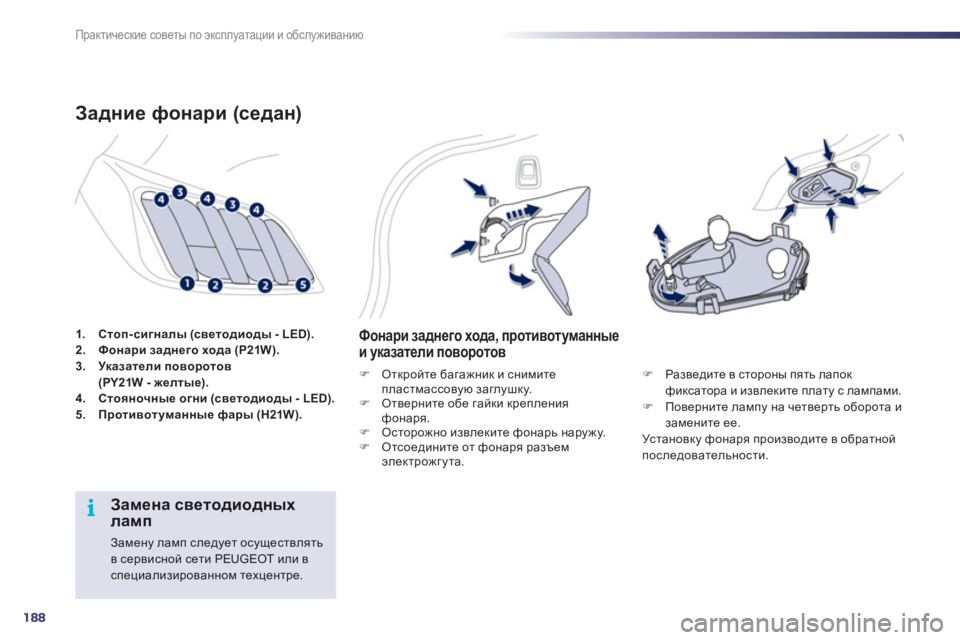

Задние фонари (седан)
Фонари заднего хода, противотуманные
и указатели поворотов
)
Откройте багажник и снимите
пластмассовую заглушку.)
Отверните обе гайки крепленияфонаря. )
Осторожно извлеките фонарь наружу.)
Отсоедините от фонаря разъем электрожгута.
)Разведите в стороны пять лапок фиксатора и извлеките плату с лампами. )Поверните лампу на четверть оборота изамените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.




Замена светодиодныхламп

Замену ламп следует осуществлятьв сервисной сети PEUGEOT или вспециализированном техцентре.

8
189
i
Практические советы по эксплуатации и обслуживанию
1.Стоп-сигналы (светодиодные лампы).2. NhgZjb заднего хода (W19W).3.Указатели поворотов (PY21W сжелтой колбой).4.Klhyghqgu_ огни (светодиодныелампы).5.Противотуманные фары(k\_lh^bh^gu_ лампы).

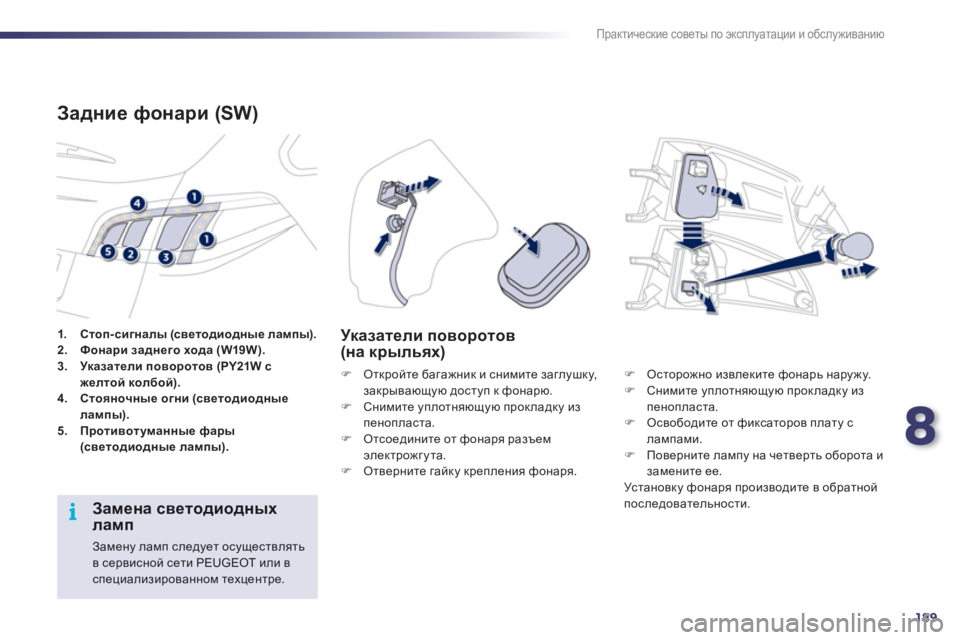

Задние фонари (SW)
)
Откройте багажник и снимите заглушку,
закрывающую доступ к фонарю. )
Снимите уплотняющую прокладку из
пенопласта. ) Отсоедините от фонаря разъемэлектрожгута. )
Отверните гайку крепления фонаря.
Указатели поворотов(gZ крыльях)
)
Осторожно извлеките фонарь наружу.)
Снимите уплотняющую прокладку из
пенопласта.) Освободите от фиксаторов плату с лампами. )
Поверните лампу на четверть оборота изамените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.


Замена светодиодныхламп
Замену ламп следует осуществлятьв сервисной сети PEUGEOT или вспециализированном техцентре.

190
Практические советы по эксплуатации и обслуживанию
Фонарь заднего хода (на крышке багажника)рр
)Ih^gbfbl_ крышку багажника и снимите заглушку, закрывающую доступ к фонарю. )Отсоедините от фонаря разъемэлектрожгута. )Отверните гайку крепления фонаря.
)
Осторожно извлеките фонарь наружу.)
Снимите уплотняющую прокладку из
пенопласта.
)Поверните держатель лампы на
четверть оборота и замените ее.
Ус т а н о в ку фонаря производите в обратной
последовательности.
