Практические советы по эксплуатации и обслуживанию

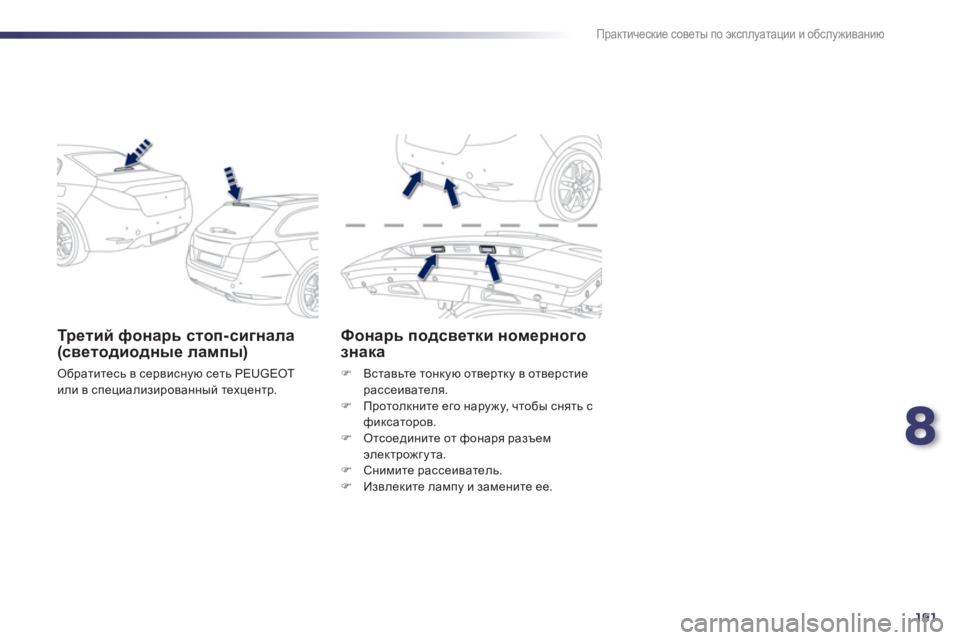

Третий фонарь стоп-сигнала (светодиодные лампы)

Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Фонарь подсветки номерногознака
)
Вставьте тонкую отвертку в отверстиерассеивателя. )
Протолкните его наружу, чтобы снять с фиксаторов.)
Отсоедините от фонаря разъемэлектрожгута. )
Снимите рассеиватель. )
Извлеките лампу и замените ее.

192
i
!
Практические советы по эксплуатации и обслуживанию

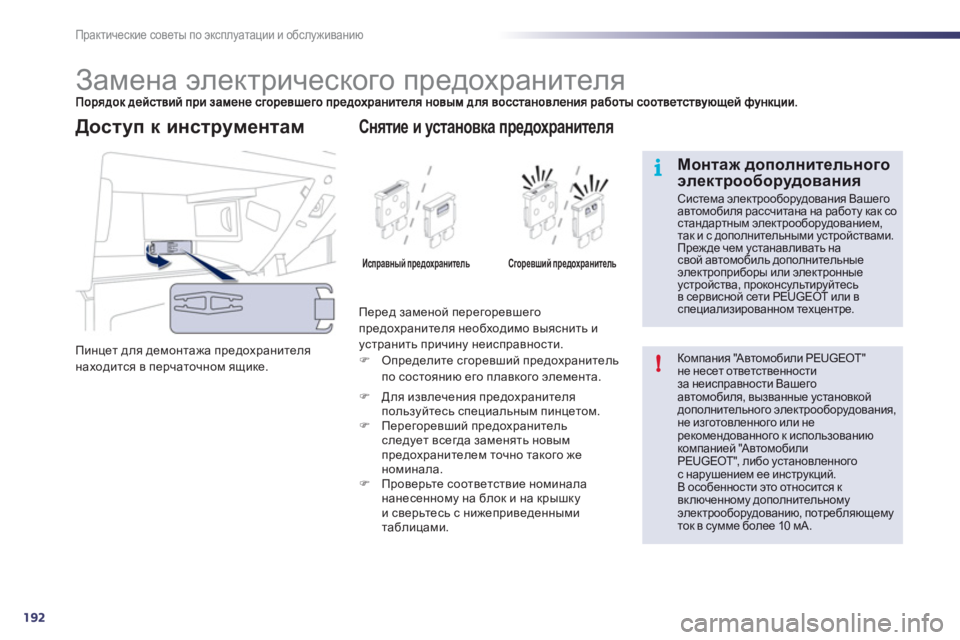

Замена электрического предохранителя
Пинцет для демонтажа предохранителя
находится в перчаточном ящике.

Доступ к инструментам

Перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности. )
Определите сгоревший предохранитель
по состоянию его плавкого элемента.


Снятие и установка предохранителя
Исправный предохранитель K]hj_\rbc предохранитель
)
Для извлечения предохранителя
пользуйтесь специальным пинцетом. )
Перегоревший предохранительследует всегда заменять новым
предохранителем точно такого же
н
оминала. ) Проверьте соответствие номинала
нанесенному на блок и на крышку
и сверьтесь с нижеприведенными
таблицами.

Компания "Автомобили PEUGEOT" не несет ответственности за неисправности Вашегоавтомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией "Автомобили PEUGEOT", либо установленногос нарушением ее инструкций.В особенности это относится к включенному дополнительному электрооборудованию, потребляющемуток в сумме более 10 мА.


Монтаж дополнительного электрооборудования
Система электрооборудования Вашего автомобиля рассчитана на работу как состандартным электрооборудованием,так и с дополнительными устройствами.
Прежде чем устанавливать насвой автомобиль дополнительныеэлектроприборы или электронные устройства, проконсультируйтесь в сервисной сети PEUGEOT или в специализированном техцентре.

8
193
Практические советы по эксплуатации и обслуживанию

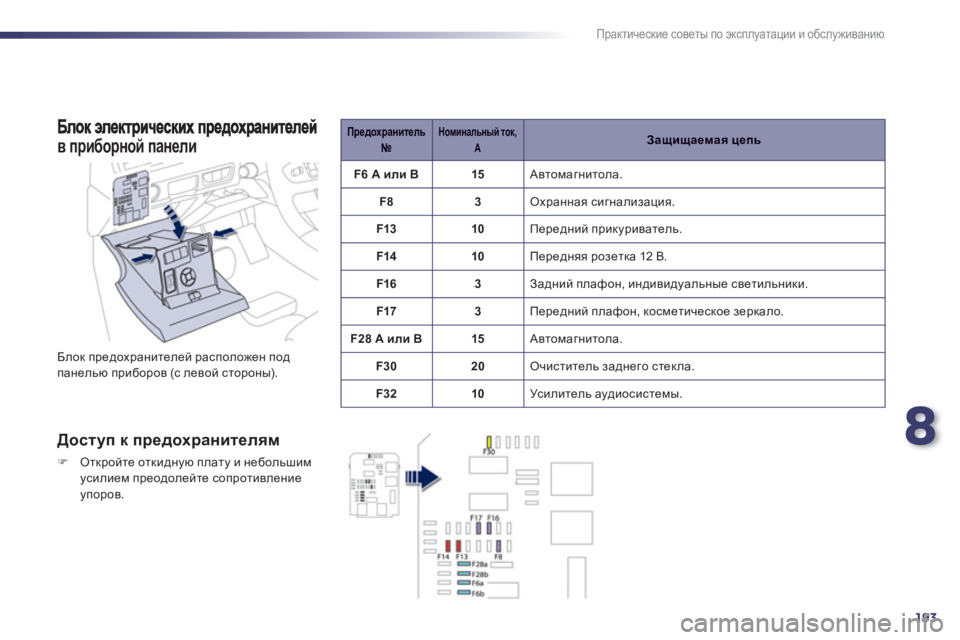

в приборной панели

Блок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям
)Откройте откидную плату и небольшим усилием преодолейте сопротивление упоров.
Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F6 A или B15
Автомагнитола.
F
83 Охранная сигнализация.
F1
310 Передний прикуриватель.
F1410
Передняя розетка 12 В.
F1
63 Задний плафон, индивидуальные светильники.
F17
3 Передний плафон, косметическое зеркало.
F2
8 A или B15 Автомагнитола.
F3
020 Очиститель заднего стекла.
F32 10
Ус и л и т е л ь а
удиосистемы.

194

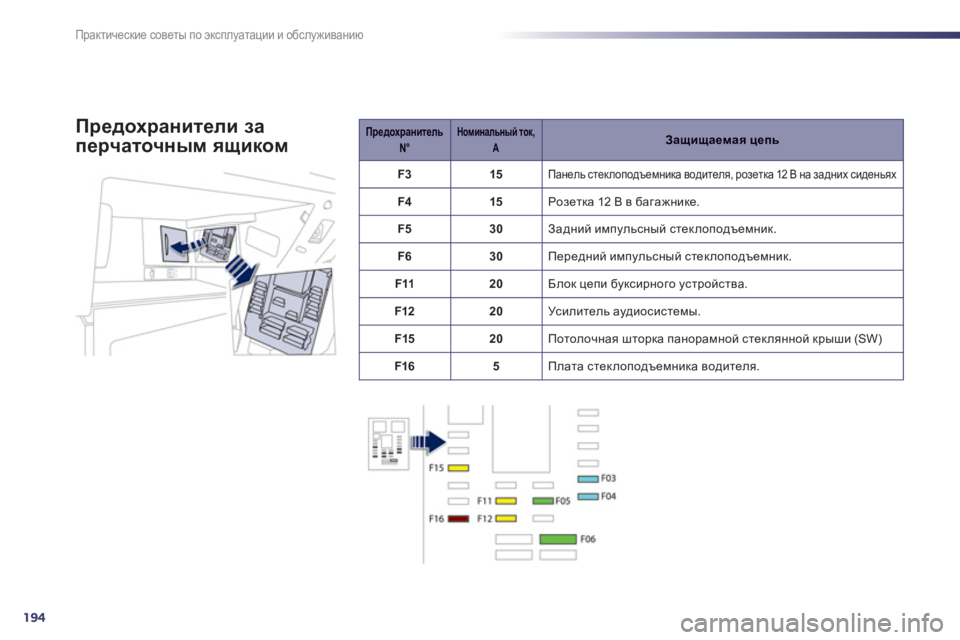

Практические советы по эксплуатации и обслуживанию
Предохранитель

N°Номинальный ток,

АЗащищаемая цепь
F315
Панель стеклоподъемника водителя, розетка 12 В на задних сиденьях
F415
Розетка 12 В в багажнике.
F530 Задний импульсный стеклоподъемник.
F
630
Передний импульсный стеклоподъемник.
F1
120
Блок цепи буксирного устройства.
F12 20
Ус и л и т е л ь а
удиосистемы.
F1
520
Потолочная шторка панорамной стеклянной крыши (SW)
F165 Плата стеклоподъемника водителя.
Предохранители за
п
ерчаточным ящиком

8
195
Практические советы по эксплуатации и обслуживанию


Блок электрических
п
редохранителей в моторном отсеке

Доступ к предохранителям
)Снимите крышку с фиксаторов. )Замените предохранитель (см. соответствующий раздел). )После завершения работы тщательно закройте крышку блока
предохранителей.


Предохранитель№Номинальный ток,:AZsbsZ_fZy цепь
F20 15
Насос омывателя переднего и заднего стекол.
F2
120 Насос омывателя фар.
F2215 Звуковой сигнал.
F2
315 Правая фара дальнего света.
F2
415 Левая фара дальнего света.
F27 5
Управление левой фарой.
F2
85 Управление правой фарой.
Блок предохранителей расположен в моторном
отсеке возле аккумуляторной батареи.

196
i !
!
Практические советы по эксплуатации и обслуживанию

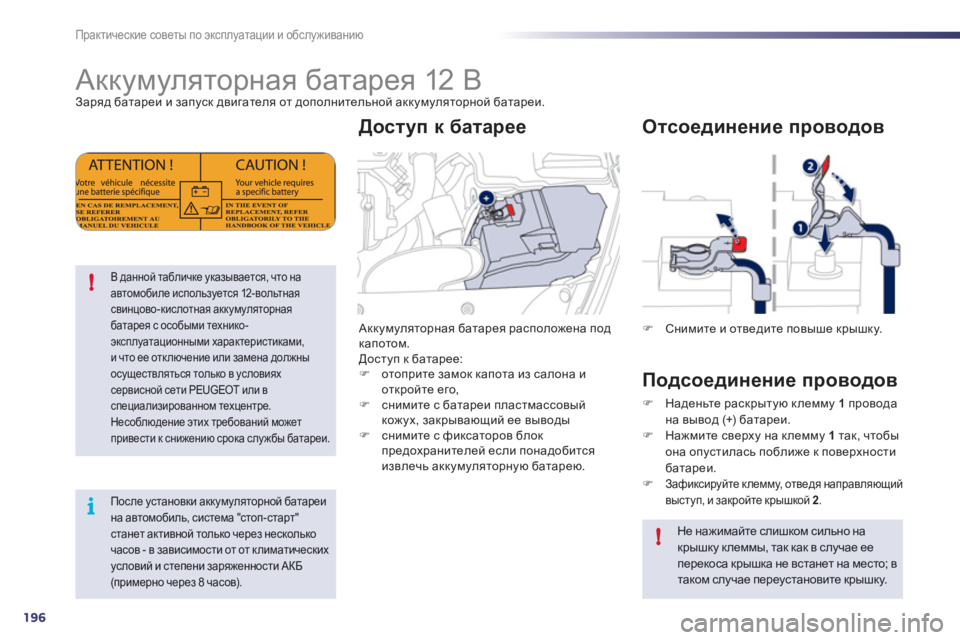

Аккумуляторная батарея 12 В Заряд батареи и запуск двигателя от дополнительной аккумуляторной батареи.
В данной табличке указывается, что наавтомобиле используется 12-вольтнаясвинцово-кислотная аккумуляторная батарея с особыми технико-эксплуатационными характеристиками, и что ее отключение или замена должны осуществляться только в условиях сервисной сети PEUGEOT или вспециализированном техцентре.
Несоблюдение этих требований может
привести к снижению срока службы батареи.


После установки аккумуляторной батареина автомобиль, система "стоп-старт"станет активной только через несколько часов - в зависимости от от климатическихусловий и степени заряженности АКБ (примерно через 8 часов).
Аккумуляторная батарея расположена подкапотом.
Доступ к батарее:)
отоприте замок капота из салона иоткройте его, )
снимите с батареи пластмассовый
кожух, закрывающий ее выводы )
снимите с фиксаторов блок
предохранителей если понадобится
извлечь акк
умуляторную батарею.



Доступ к батарее
)Снимите и отведите повыше крышку.





Отсоединение проводов

Подсоединение п
роводов
)Наденьте раскрытую клемму 1провода
на вывод (+) батареи. )Нажмите сверху на клемму 1так, чтобы
она опустилась поближе к поверхности батареи.)Зафиксируйте клемму, отведя направляющий
выступ, и закройте крышкой 2.
Не нажимайте слишком сильно на
крышку клеммы, так как в случае ее перекоса крышка не встанет на место; втаком случае переустановите крышку.

8
197
i
Практические советы по эксплуатации и обслуживанию
)Ijbkh_^bgbl_ один конец красного
провода к выводу (+) неисправнойбатареи A, а другой к клемме (+)дополнительной батареи B
.


Запуск двигателя от
дополнительной батареи
)
Отсоедините наконечники проводов от
выводов батареи.
)
Следуйте инструкциям изготовителя
зарядного устройства.)
Присоедините наконечники проводов к
выводам батареи, начиная с провода (-).)
Позаботьтесь, чтобы наконечники
проводов и выводы батареи были
чистыми. В случае их сульфатации (присутствие белого или зеленоватого
налета) отсоедините провода от
батареи и очистите их наконечники и
выводы батареи.


Заряд батареи с помощью
зарядного устройства


Заряд аккумуляторной батареисистемы "стоп-старт" осуществляетсябез отключения АКБ.
)
Присоедините один конец зеленого
или черного провода к выводу (-)
дополнительной батареи
B.)Присоедините другой конец зеленого или черного провода к массе Cсвоего
автомобиля (напр., к кронштейну двигателя).)
Включите стартер и запустите двигатель.)
Дождитесь устойчивой работы
двигателя на холостом ходу и снимите соединительные провода.

198
!
i
Практические советы по эксплуатации и обслуживанию
Автомобильные аккумуляторныебатареи содержат вредные вещества -серную кислоту и свинец. Их следуетснимать с эксплуатации в соответствии с действующими правилами и ни в коемслучае не смешивать с бытовыми отходами.
Отслужившие элементы питания и аккумуляторные батареи следует сдаватьна специализированные пункты сбора такихотходов.

Запрещается отсоединять провода от батареи при работающем двигателе.
При заряде батареи следует обязательноотсоединить от нее провода.
Не пытайтесь запустить двигатель "с толчка" или "с буксира", если автомобиль оборудованшестиступенчатой секвентальной коробкойпередач или автоматической.


Если предполагается не эксплуатировать автомобиль более одного месяца, рекомендуется отключить аккумуляторнуюбатарею от его бортовой сети.


Перед тем, как отсоединить
батарею

Прежде чем отсоединить провода от
батареи, необходимо выждать 2 мин
уты
после выключения зажигания.
Поднимите стекла и закройте все двери
перед тем, как отсоединить батарею.


После присоединения батареи

Каждый раз после присоединения батареи
включите зажигание и подождите 1 минуту
перед тем, как запускать двигатель. Это
необходимо для инициализации электронных
систем. При обнаружении каких-либо
нарушений в работе электрооборудования
после установки аккумуляторной батареи следует обратиться в сервисную сетьPEUGEOT или в специализированный техцентр.
Следуя рекомендациям, изложенным в соответствующих главах, сами проведите
инициализацию:


- ключа-п
ульта,

- привода шторки панорамной крыши,

- бортовой навигационной системы GPS.

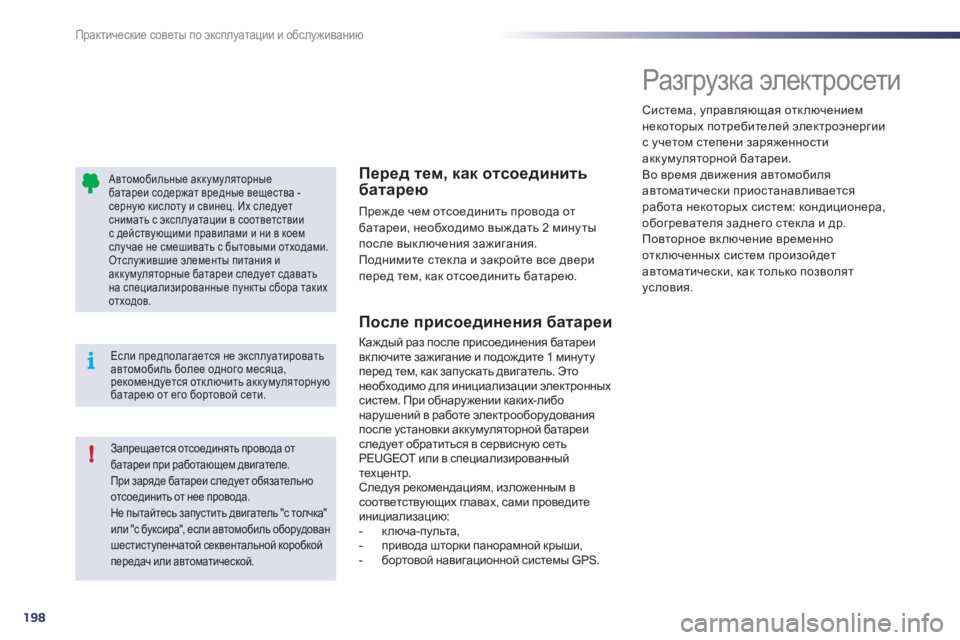

Разгрузка электросети

Система, управляющая отключением
некоторых потребителей электроэнергии
с учетом степени заряженности
акк
умуляторной батареи.
Во время движения автомобиля
автоматически приостанавливаетсяработа некоторых систем: кондиционера,
обогревателя заднего стекла и др.
Повторное включение временно
отключенных систем произойдетавтоматически, как только позволятусловия.
